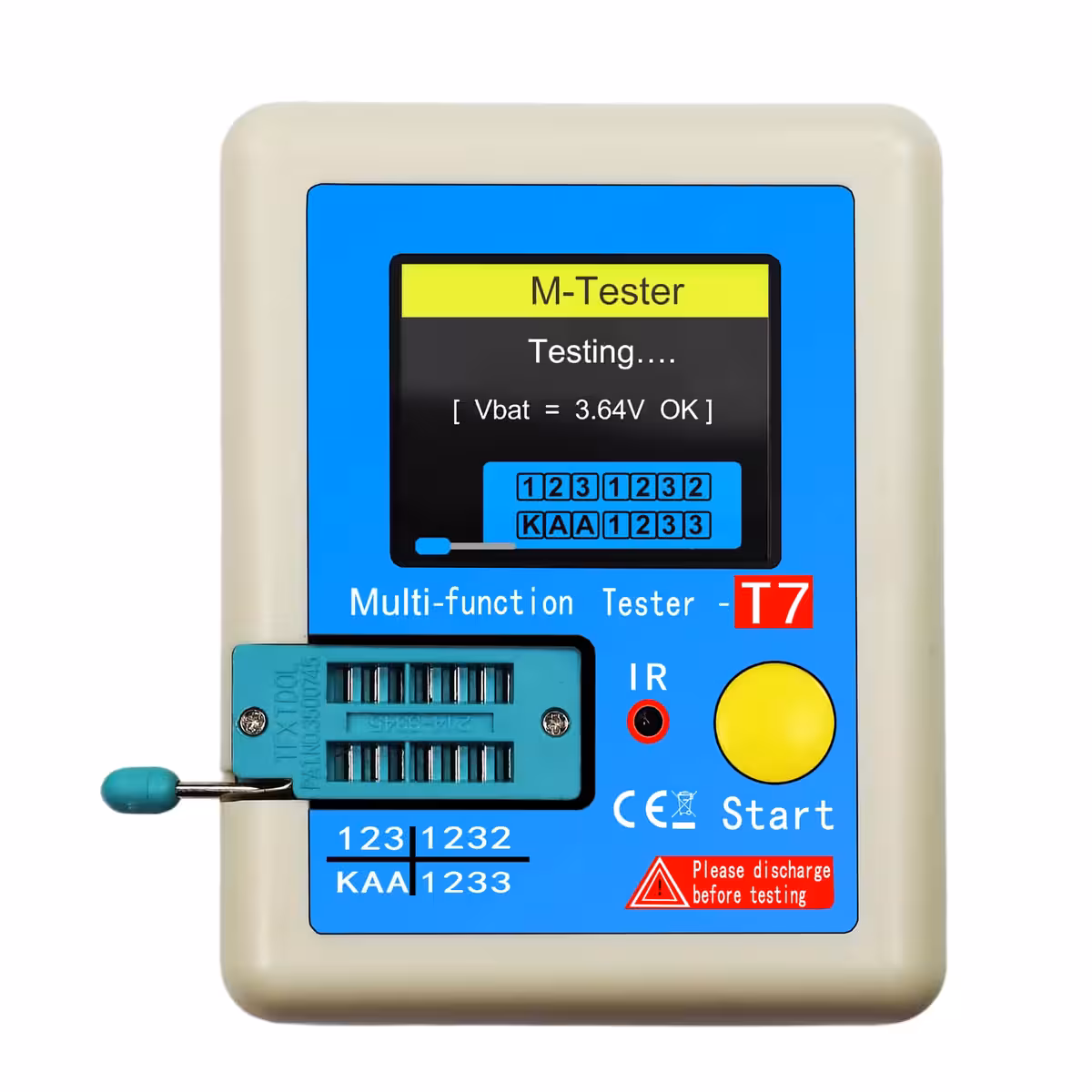

LCR-T7 ESR-mätare – Den smarta testaren som identifierar dina komponenter på sekunder
Har du en komponent i handen men är osäker på vad det är? Eller vill du snabbt kontrollera om en elektrolytkondensator har gjort sitt? Med LCR-T7 slipper du krångliga inställningar och gissningar – anslut bara komponenten, tryck på knappen och läs av resultatet direkt på den tydliga TFT-färgskärmen.
Obs: Anslut ALDRIG laddade kondensatorer. Säkerställ att alla komponenter är helt urladdade innan testning för att undvika skador på enheten. Ladda batteriet när spänningen sjunker under 3V.
Varför välja LCR-T7? (Huvudfördelar):
- Automatisk identifiering — Anslut komponenten i valfri klämma så känner testaren av om det är en transistor, kondensator, resistor, diod eller induktor.
- ESR-mätning i realtid — Få koll på kondensatorns inre serieresistans (ESR) direkt, vilket är avgörande för att avgöra om en elektrolytkondensator är frisk eller uttorkad.
- Brett stöd för komponenter — Hanterar NPN/PNP, MOSFET (N/P-kanal), IGBT, JFET, triac, Zener-dioder upp till 30V, kondensatorer 25pF–100mF samt resistorer 0.01Ω–50MΩ.

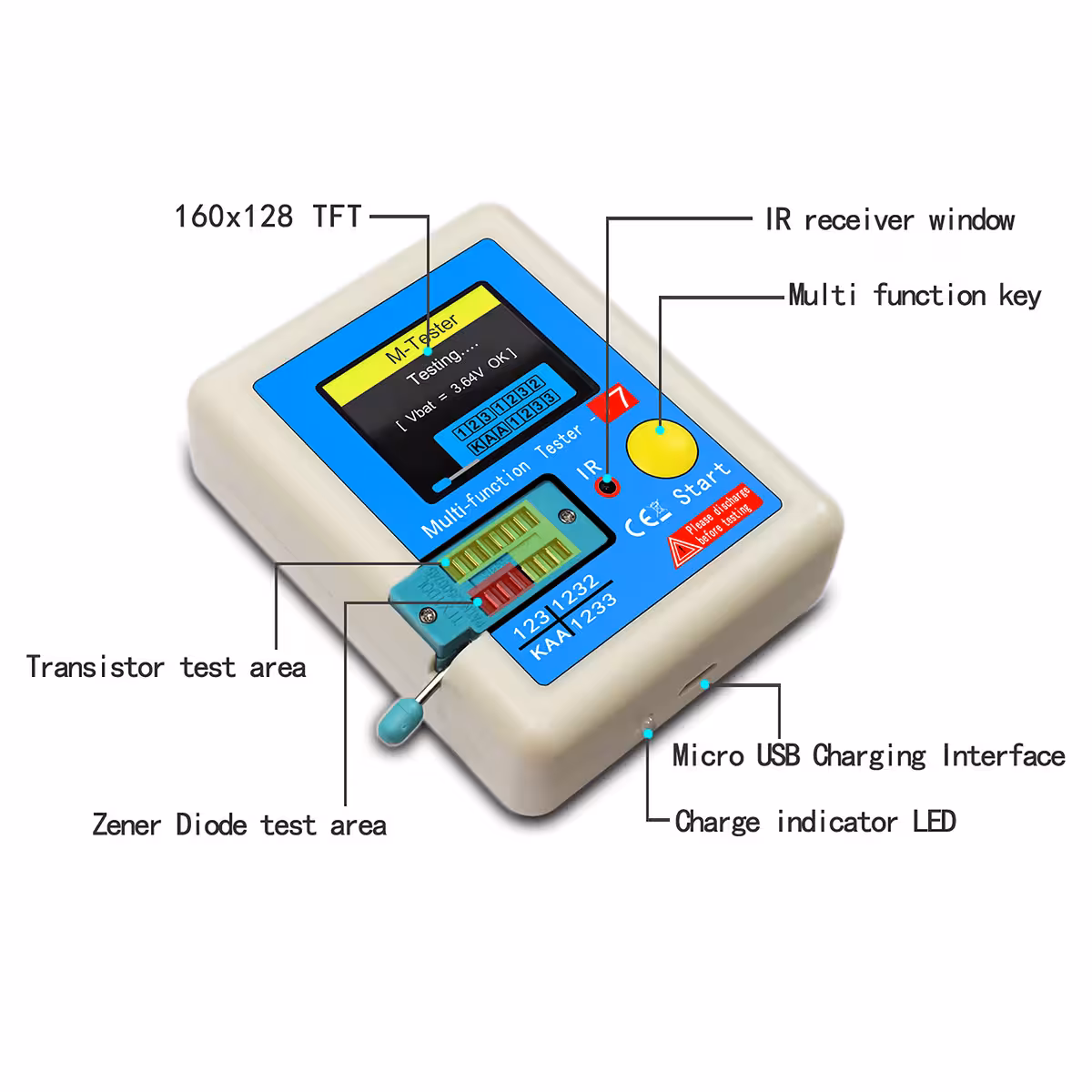

- Tydlig TFT-färgskärm (160×128) — Visar komponentens symbol och alla relevanta parametrar grafiskt.

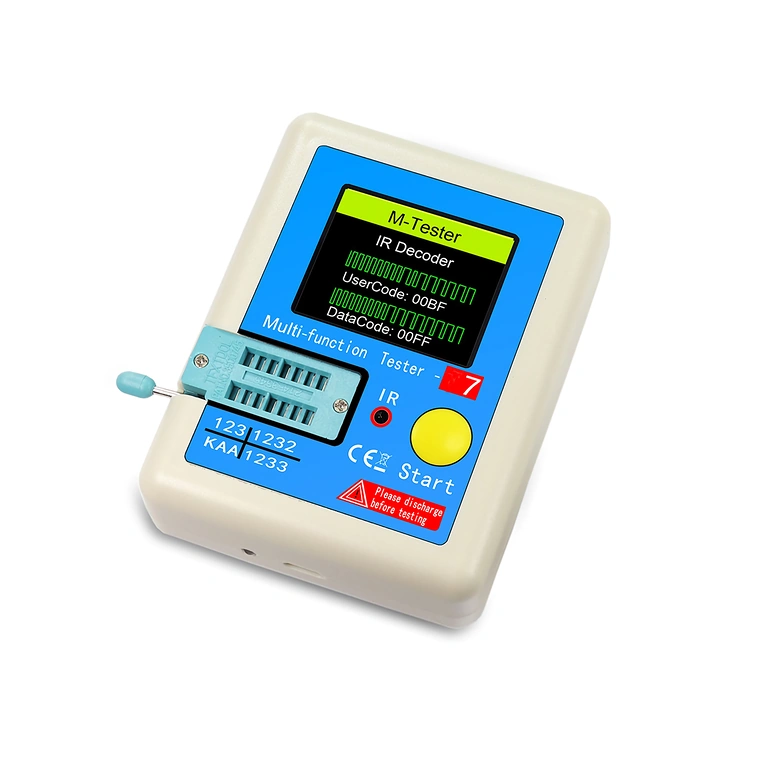

- IR-avkodning — Analysera infraröda signaler från fjärrkontroller, ett ovärderligt verktyg för felsökning.
- Uppladdningsbart via micro-USB — Inga fler batteribyten; ladda enkelt via 5V-källa eller datorns USB-port.

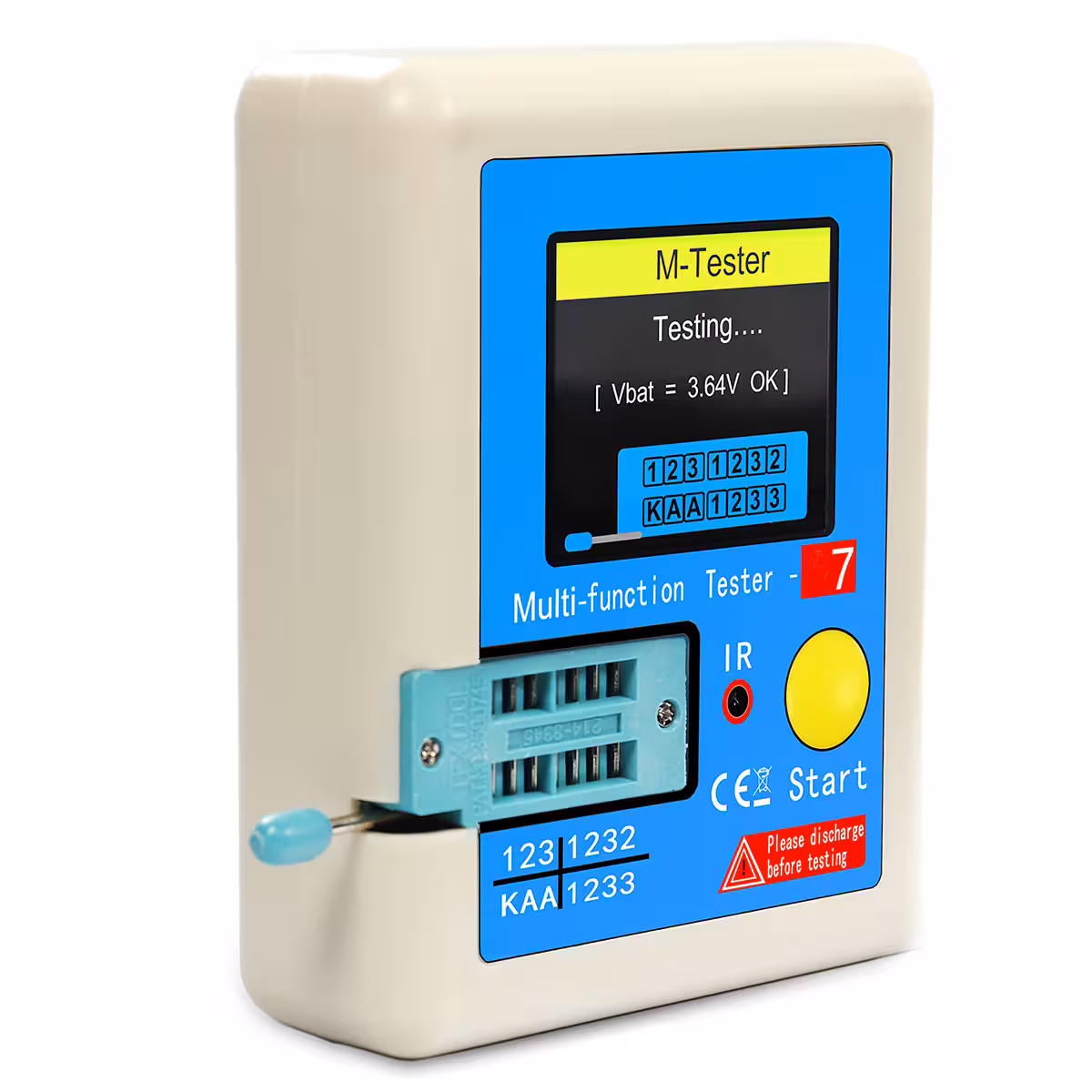

- Automatisk kalibrering — Enheten kalibrerar sig själv vid varje start för högsta möjliga precision.
- Auto-avstängning — Sparar batteri genom att stänga av sig själv när den inte används.
Prestanda och detaljer
LCR-T7 kör en intern självkalibrering vid varje uppstart, vilket garanterar exakta och repeterbara mätresultat oavsett arbetsmiljö. Kapacitansmätningen sträcker sig från 25pF (små keramiska kondensatorer) upp till 100mF (stora elektrolytkondensatorer), med samtidig visning av både kapacitans och ESR-värde. Induktans mäts mellan 0.01mH och 20H, vilket täcker allt från små filterspolar till transformatorer. Den inbyggda IR-avkodaren gör LCR-T7 till ett komplett universalverktyg för varje elektronikverkstad.
| Parameter | Specifikation |
|---|---|
| Modell | LCR-T7 |
| Skärm | TFT-färgskärm 160 × 128 pixlar |
| Strömförsörjning | Uppladdningsbart Li-Ion-batteri (micro-USB, 5V) |
| Kapacitansmätning | 25pF – 100mF |
| ESR-mätning | Ja (visas samtidigt som kapacitans) |
| Resistansmätning | 0.01Ω – 50MΩ |
| Induktansmätning | 0.01mH – 20H |
| Zener-dioder | Genombrottsspänning upp till 30V |
| Identifierade komponenter | NPN/PNP, MOSFET (N/P), IGBT, JFET, triac, diod, Zener-diod, kondensator, resistor, induktor |
| IR-funktion | Avkodning av IR-fjärrkontrollsignaler |
| Självkalibrering | Ja, vid varje start |
| Auto-avstängning | Ja |

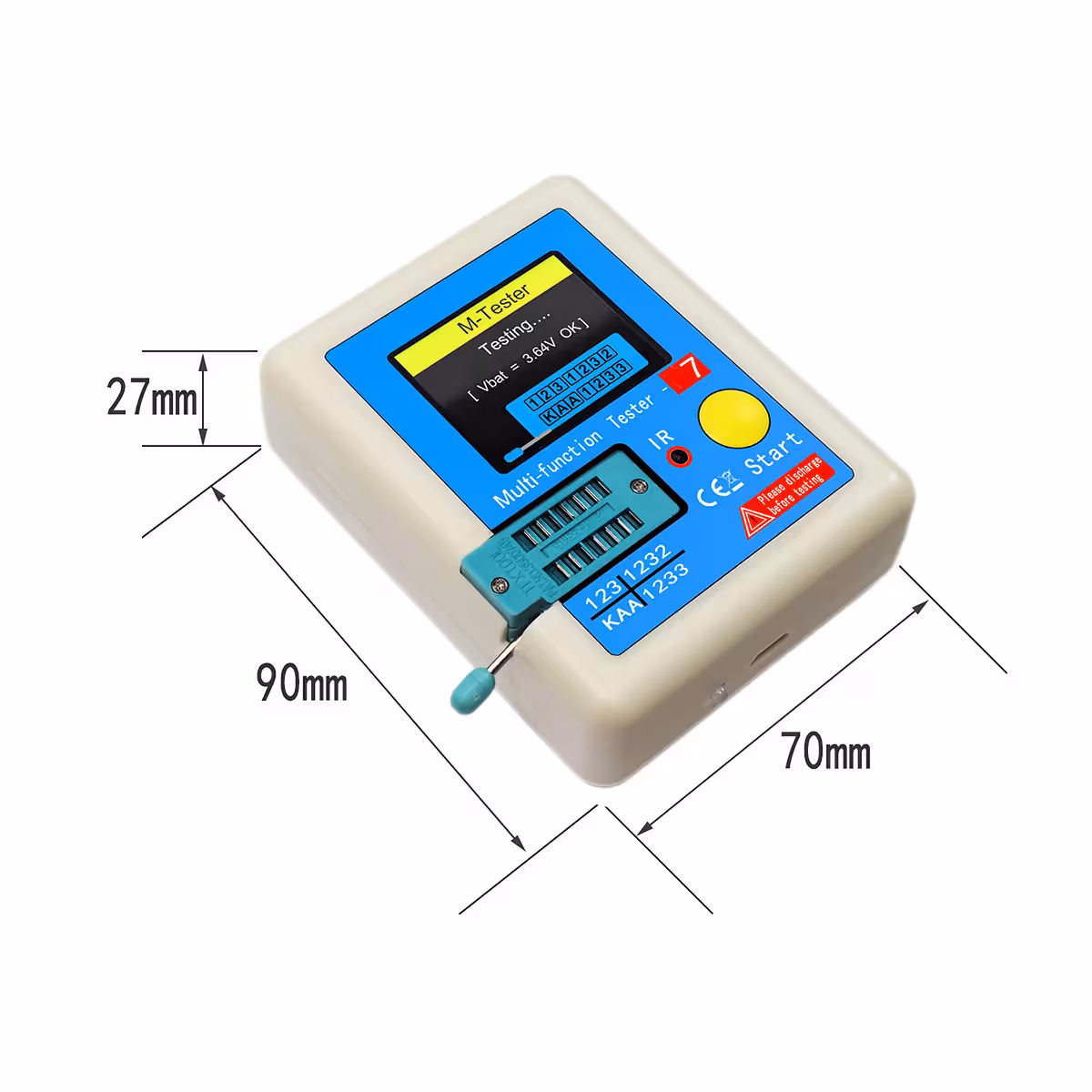

| Mått | 90 × 70 × 27 mm |
| Vikt | 84 g |

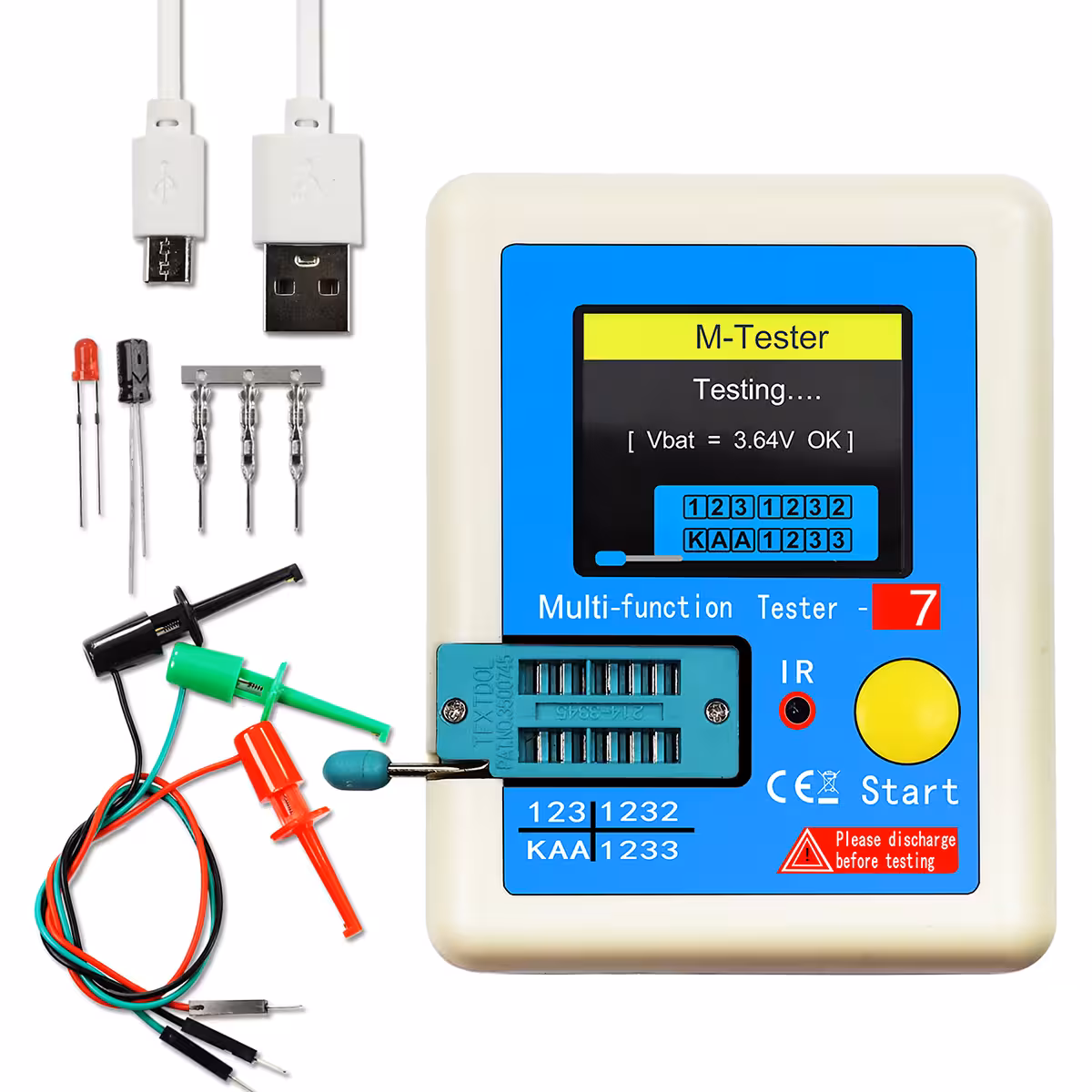

Vad ingår i paketet?
- 1 × LCR-T7 komponenttestare
- 1 × Set med testkomponenter
- 1 × Micro-USB-laddkabel
- 3 × Testklämmor
Vanliga frågor
Kan LCR-T7 mäta ESR på elektrolytkondensatorer?
Ja, den visar ESR-värdet samtidigt som kapacitansen. Detta är det snabbaste sättet att avgöra om en kondensator i en nätdel eller på ett moderkort behöver bytas ut.
Måste komponenten tas bort från kretskortet?
Ja, vi rekommenderar att komponenten löds loss eller kopplas bort från kretsen. Andra komponenter som sitter parallellt kan påverka mätvärdena och ge felaktiga resultat.
Vilka typer av transistorer identifieras?

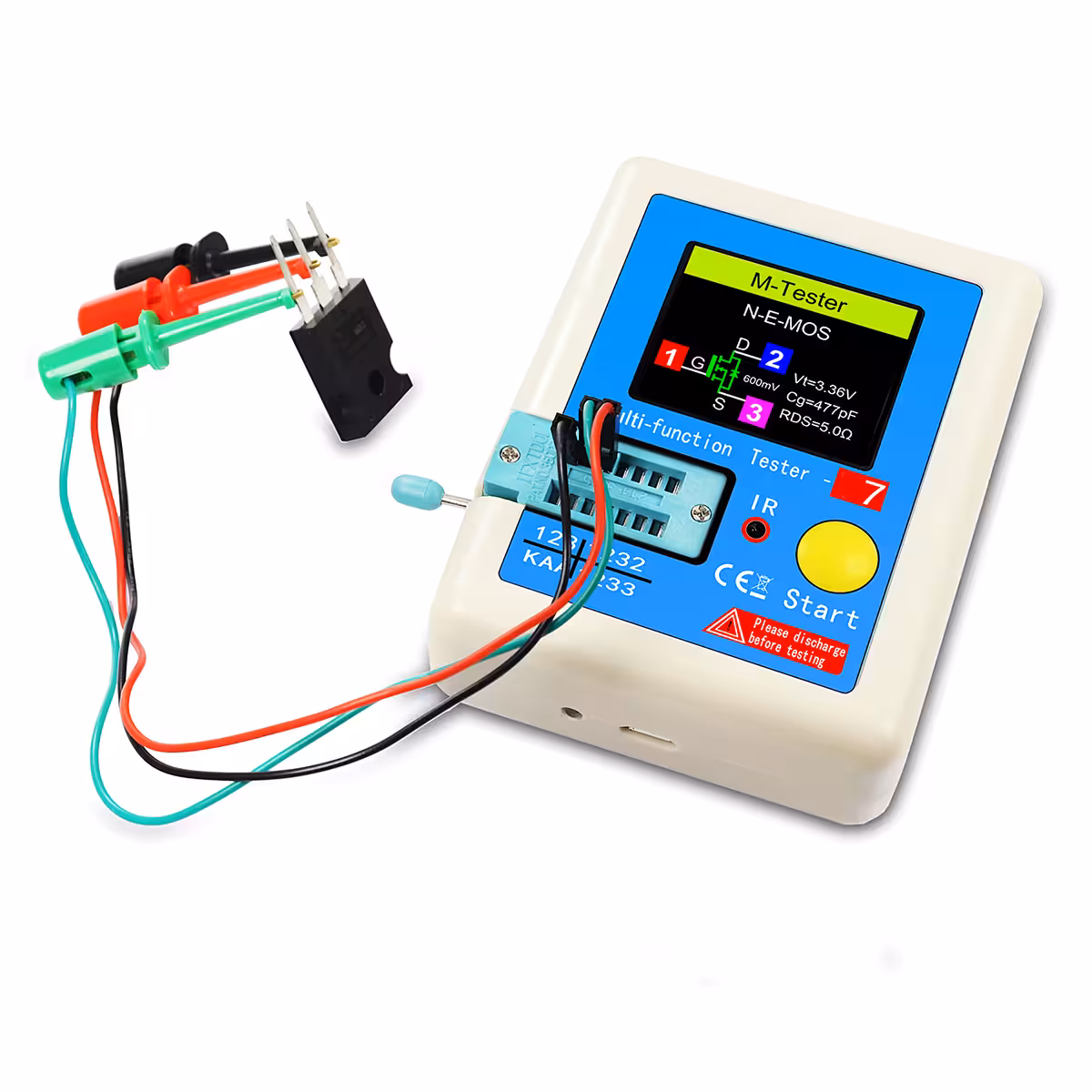

Den identifierar bipolära NPN- och PNP-transistorer, N- och P-kanal MOSFET, IGBT, JFET och triacs. Den visar även pinout (bas/emitter/collector eller gate/drain/source) samt huvudparametrar.
Fungerar IR-funktionen med alla fjärrkontroller?
Den fungerar med standardiserade IR-protokoll som används i de flesta TV-apparater och hushållsapparater. Kompatibilitet kan variera för ovanliga eller proprietära protokoll.
