MP3-modul med Bluetooth och FM-radio – ge din klassiska förstärkare digitala möjligheter

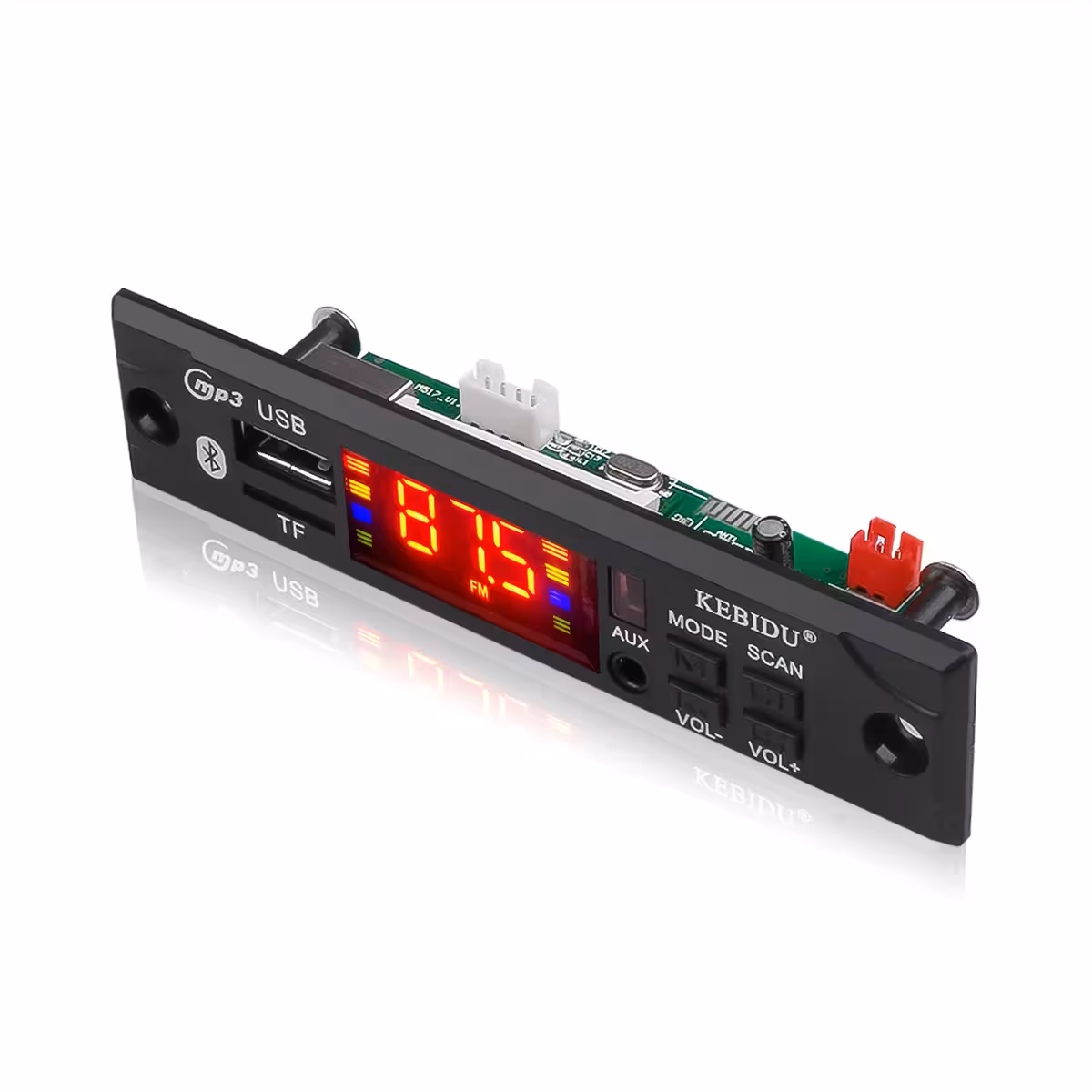

Har du en förstärkare av hög kvalitet men saknar moderna funktioner som Bluetooth eller USB? Du behöver inte byta ut den. Denna MP3-modul med Bluetooth, USB-port, MicroSD-kortläsare och FM-radio monteras enkelt i frontpanelen och ger dig alla digitala ljudkällor du behöver – på under 30 minuter.
Observera: Modulen kräver en stabiliserad spänning på mellan 7V och 12V DC. Att överskrida denna spänning kan orsaka permanenta skador på enheten. Vi rekommenderar att du använder en spänningsregulator eller en Zener-diod för extra skydd, särskilt vid installation i fordon.
Varför välja denna modell? (Fördelar):
- 4 ljudkällor i en modul — Bluetooth, USB 2.0, MicroSD/TF-kort och 3,5 mm AUX-ingång. Växla enkelt mellan källorna via fjärrkontrollen.
- Inbyggd FM-radio med konfigurerbar antenn — fungerar utmärkt i både metall- och plastchassin utan behov av extra tillbehör.

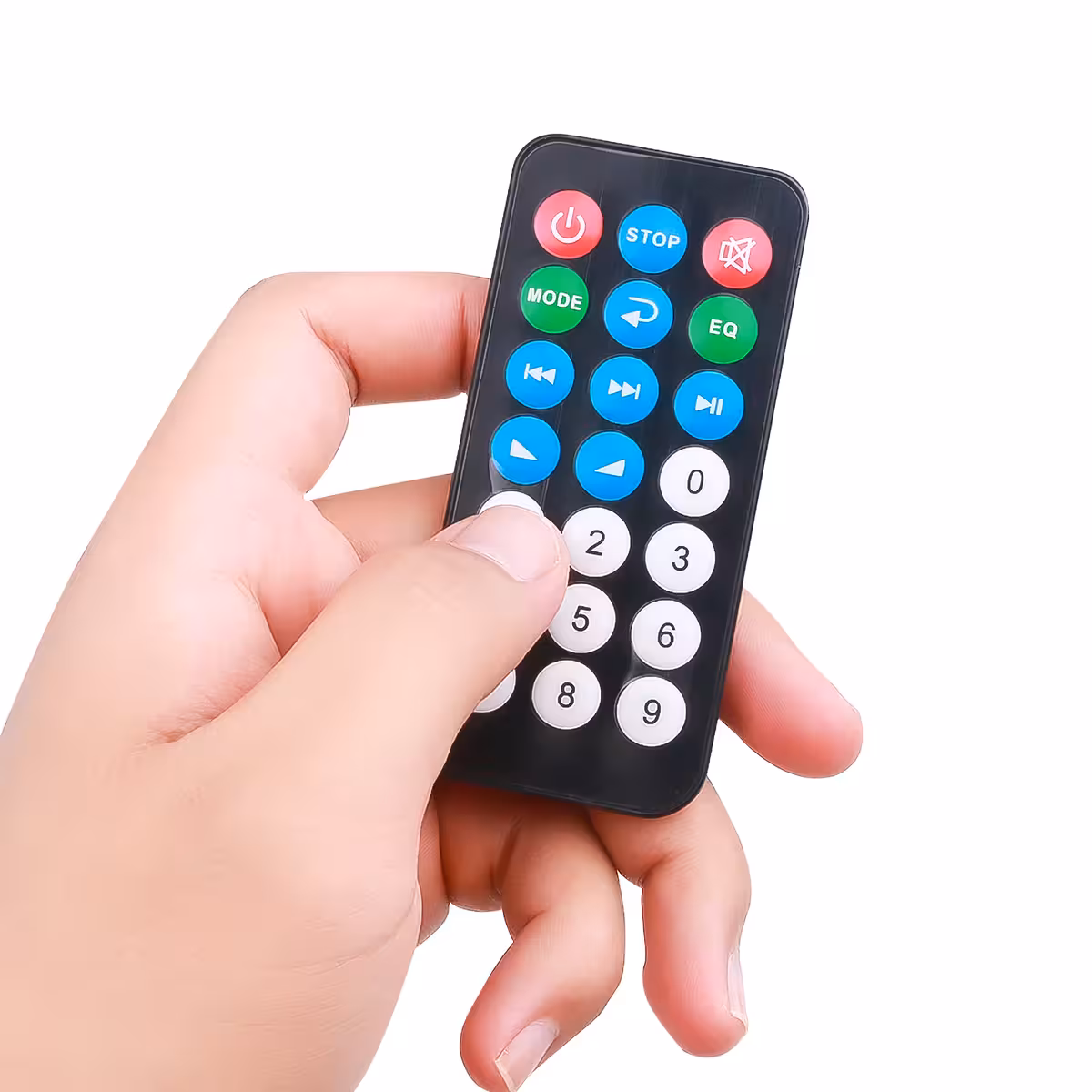

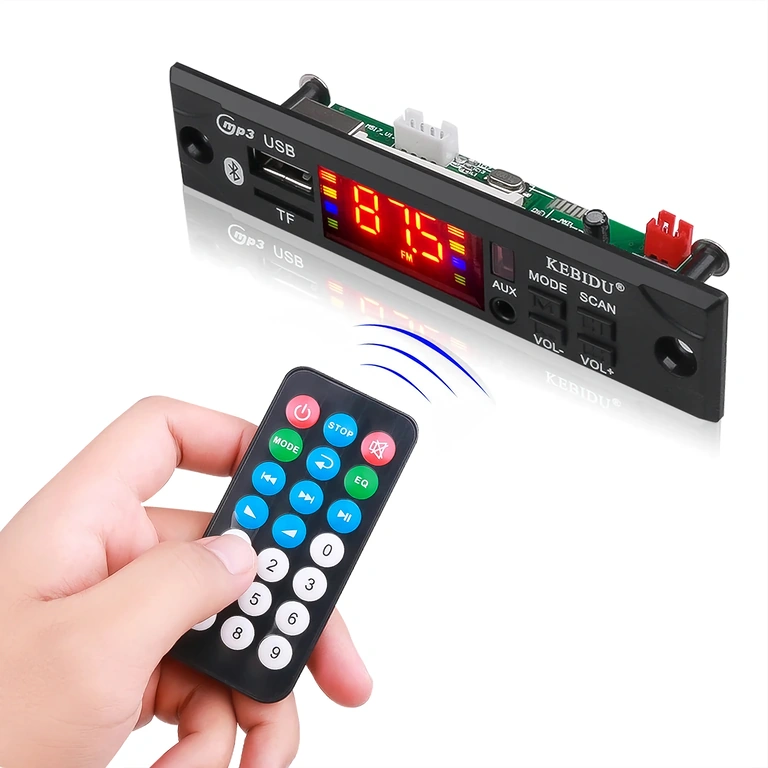

- IR-fjärrkontroll ingår — styr volym, ljudkälla och låtval på avstånd utan att behöva röra panelen. Batteri medföljer.
- Standardmått för enkel montering — frontpanel 107 x 26 mm med 96 mm skruvhålsavstånd, passar de flesta bil- och hemförstärkare.
- Låg strömförbrukning — drar endast 35 mA i standby-läge, vilket gör att den inte tömmer bilbatteriet när ljudsystemet är avstängt.
- Fristående användning — kan användas som en separat enhet med en extern 7–12V DC-strömkälla.
Prestanda och tekniska detaljer

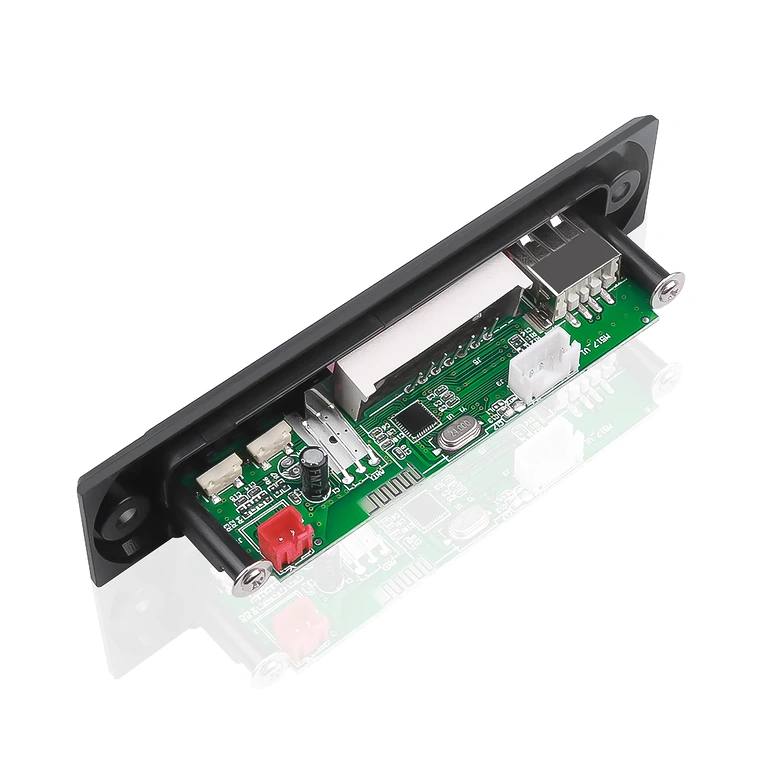

I hjärtat av modulen sitter en dedikerad MP3-dekoder som automatiskt startar uppspelningen när strömmen slås på. Ljudutgången på 0,3 Vpp via kanalerna OL och OR är perfekt anpassad för standardförstärkare och ger en ren signal utan distorsion. Bluetooth-anslutningen är snabb och stabil mot både telefoner och surfplattor, och ANT-kabeln (röd) kan enkelt konfigureras för optimal FM-mottagning beroende på chassits material.
| Parameter | Värde / Detalj |
|---|---|
| Matningsspänning | 7V – 12V DC (stabiliserad) |
| Strömförbrukning | 35mA (standby) / upp till 100mA (vid aktiv SD/USB) |
| Ljudutgångsnivå | 0,3 Vpp |
| Anslutningar | Bluetooth, USB 2.0, MicroSD/TF, 3,5 mm AUX |
| FM-radio | Inbyggd, konfigurerbar antenn |
| Fjärrkontroll | IR (infraröd), CR2032-batteri ingår |
| Frontpanelens mått | 107 x 26 mm |
| Monteringsdjup | 26 mm |
| Skruvhålsavstånd | 96 mm |
| Ljudformat | MP3 (via USB, MicroSD) |
| Användningsområden | Bil, hemförstärkare, klassiska ljudsystem |
Installationsguide

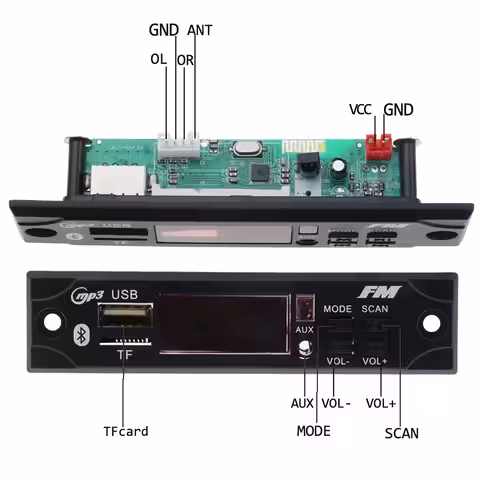

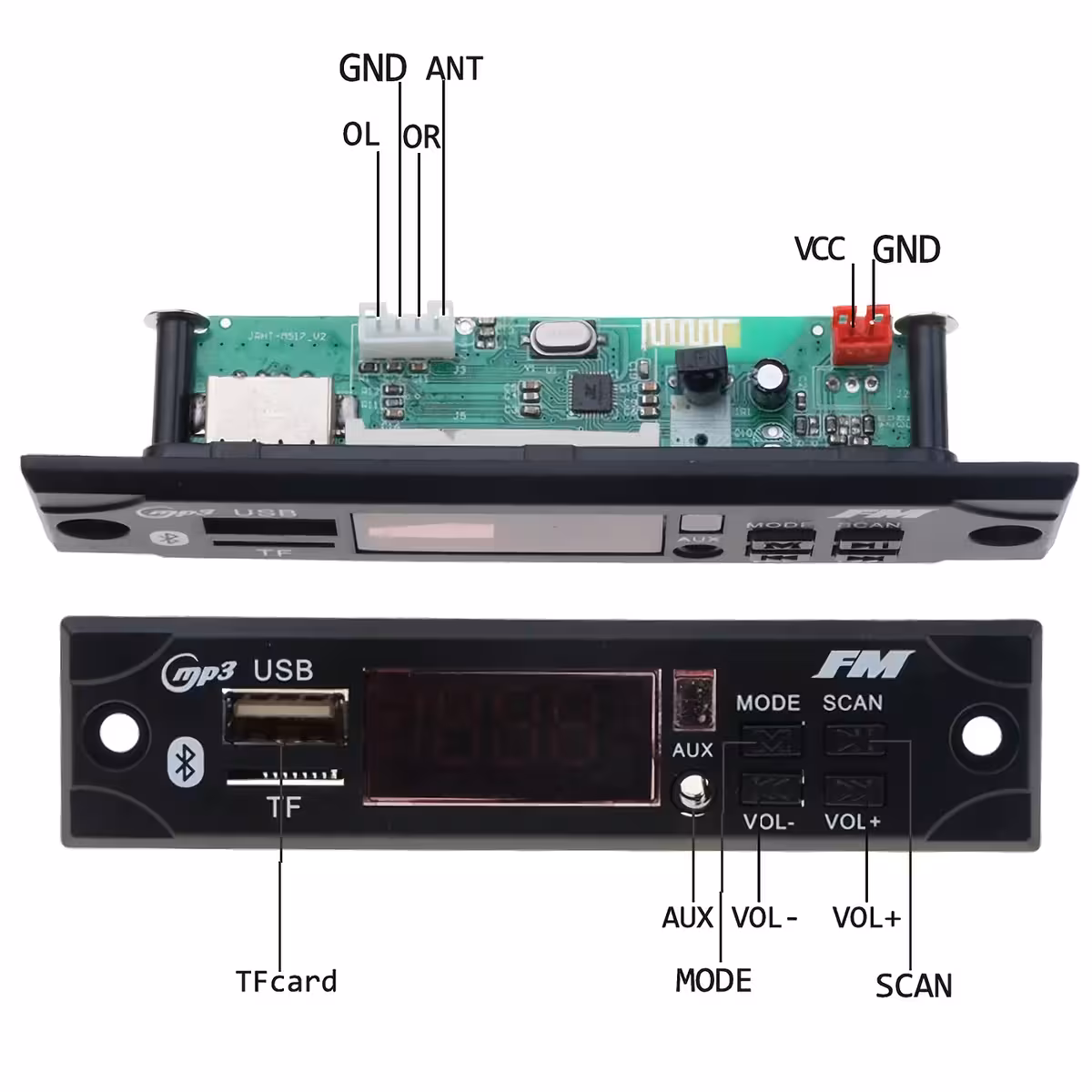

- Anslut den positiva kabeln (röd) till en stabiliserad DC-källa mellan 7V och 12V.
- Anslut GND-kabeln till förstärkarens signaljord – undvik att ansluta direkt till chassit för att förhindra jordslingor och brus.
- Anslut OL och OR till förstärkarens vänstra och högra ljudingång.
- För FM-radio: placera ANT-kabeln (röd) fritt om chassit är av plast, eller fäst den längs chassit om det är av metall.
- Sätt i ett USB-minne eller MicroSD-kort med MP3-filer – uppspelningen startar automatiskt.
- Aktivera Bluetooth på din enhet och parkoppla med modulen för trådlös streaming.

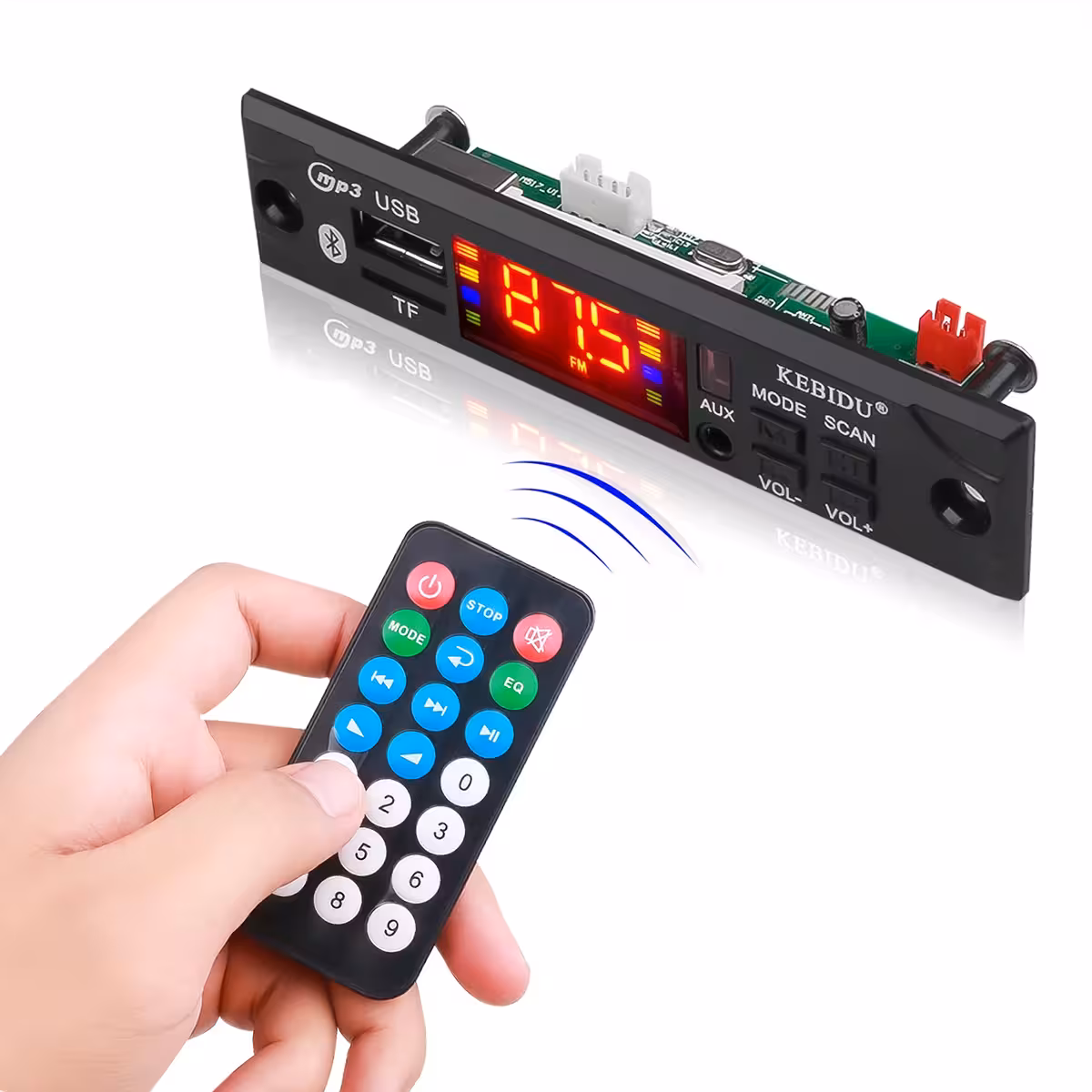

- Använd IR-fjärrkontrollen för att växla mellan källor (BT / USB / SD / FM / AUX), justera volym och byta spår.

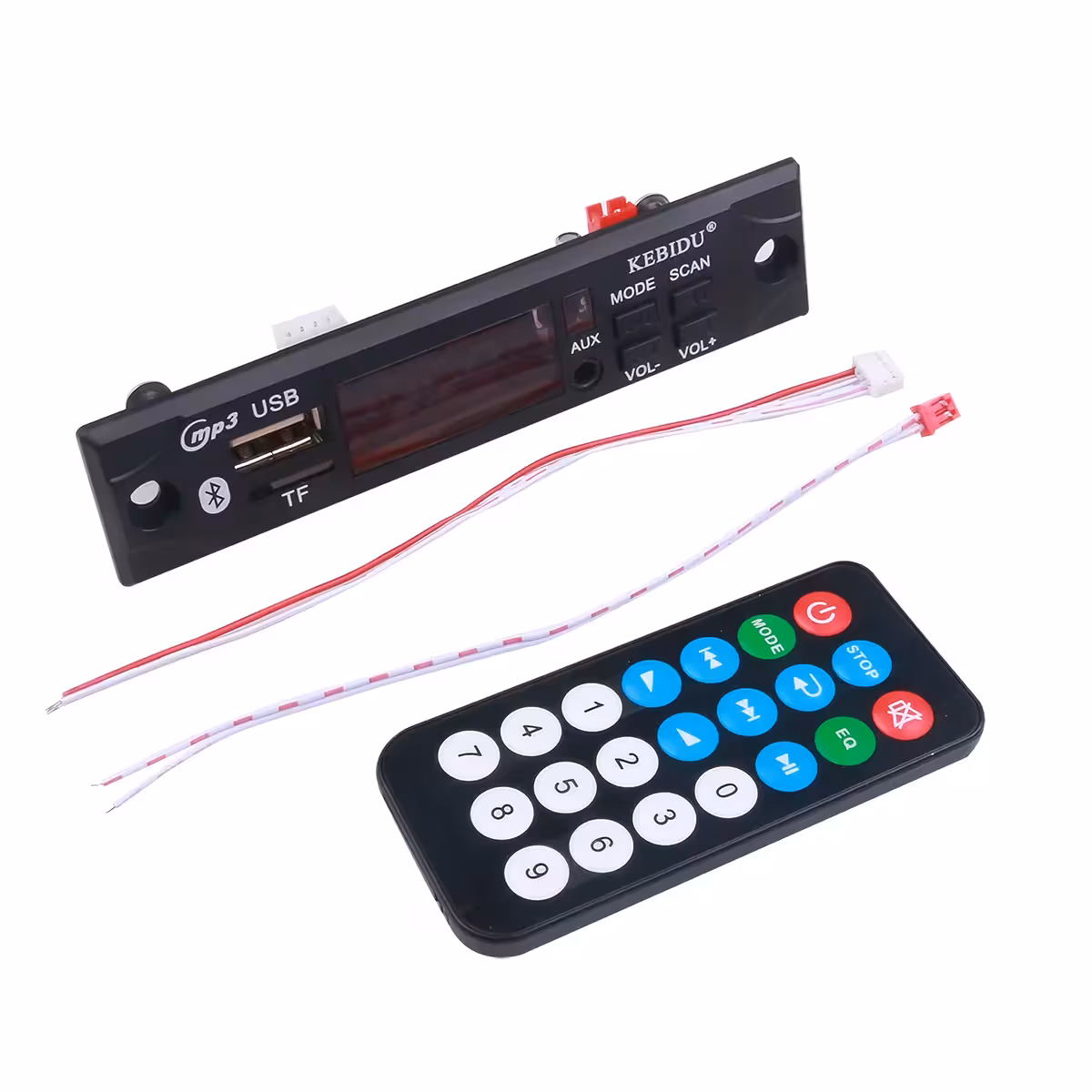

Detta ingår i paketet
- 1x MP3-modul med Bluetooth, USB, MicroSD, FM och AUX
- 1x IR-fjärrkontroll (inkl. CR2032-batteri)
- 2x Kablage för ström och ljudsignal
Vanliga frågor
Kan jag driva modulen direkt från bilbatteriet (12V)?
Ja, men spänningen måste vara stabiliserad. Ett bilbatteri kan ge högre spänning än 12V när motorn är igång. Använd en spänningsregulator eller Zener-diod för att skydda modulen mot spänningstoppar från generatorn.
Fungerar den med hemförstärkare?
Absolut, modulen är universell. Alla förstärkare med analoga L/R-ljudingångar fungerar utmärkt tillsammans med denna modul.
Vilka ljudformat stöds via USB och SD-kort?
Modulen spelar upp MP3-filer. För bästa resultat, placera filerna direkt i rotkatalogen på ditt lagringsmedium.
Varför ska GND inte anslutas till chassit?
Modulen hanterar lågnivåsignaler (0,3 Vpp). Att jorda mot ett metallchassi kan skapa jordslingor som orsakar störande bakgrundsbrus. Anslut alltid GND till förstärkarens eller strömförsörjningens dedikerade jordpunkt.
Använder fjärrkontrollen Bluetooth eller IR?
Den använder infrarött ljus (IR), precis som en TV-fjärrkontroll. Det krävs fri sikt mot modulen för att den ska fungera korrekt, med en räckvidd på upp till 5–6 meter.
