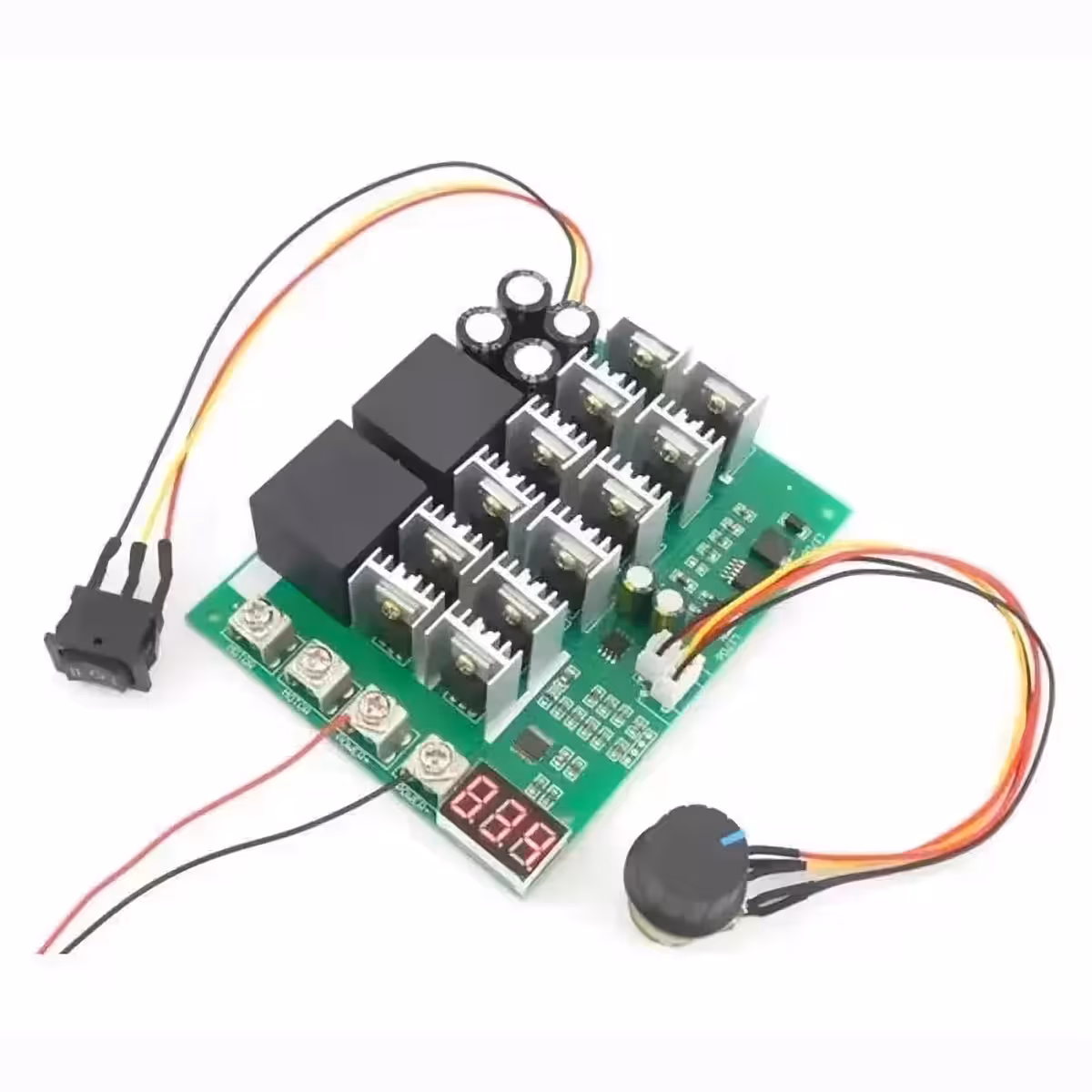

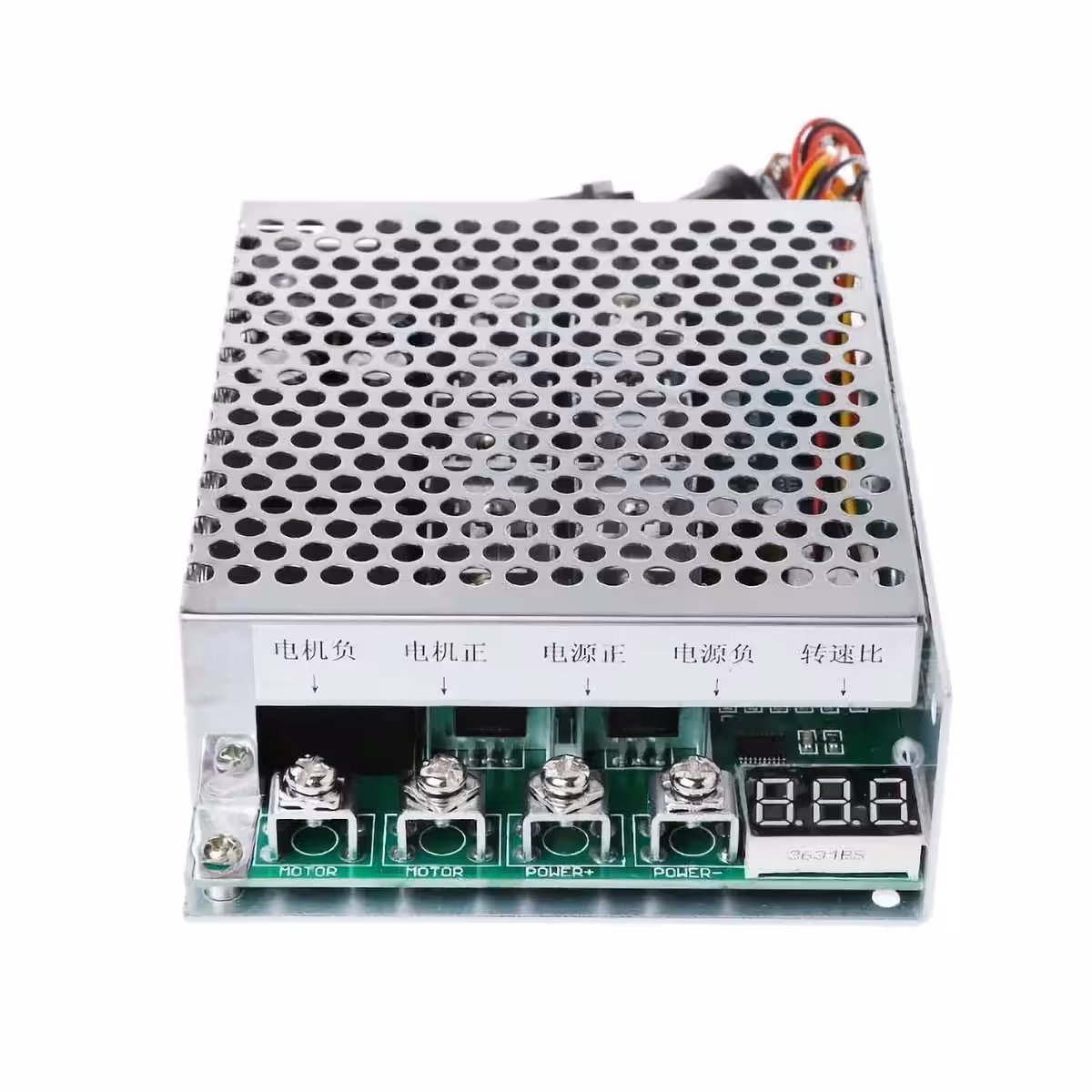

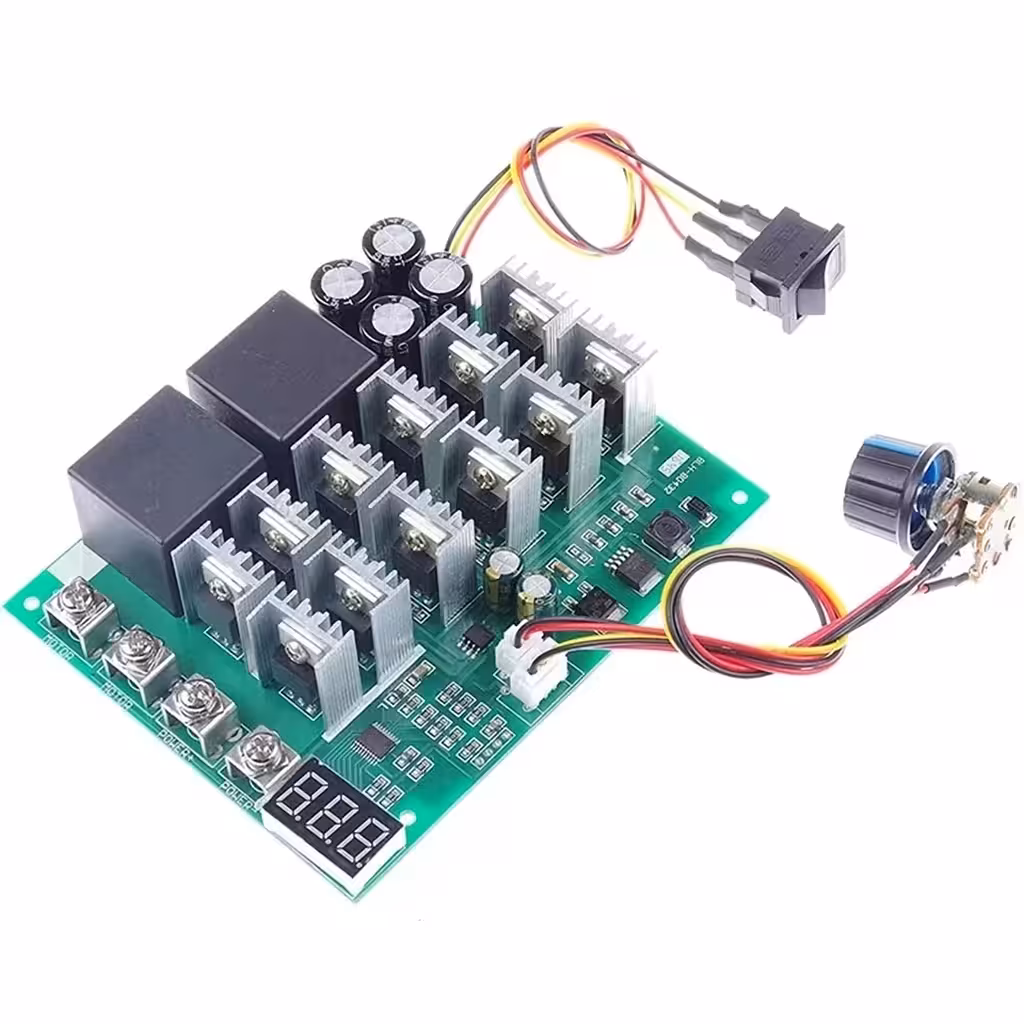

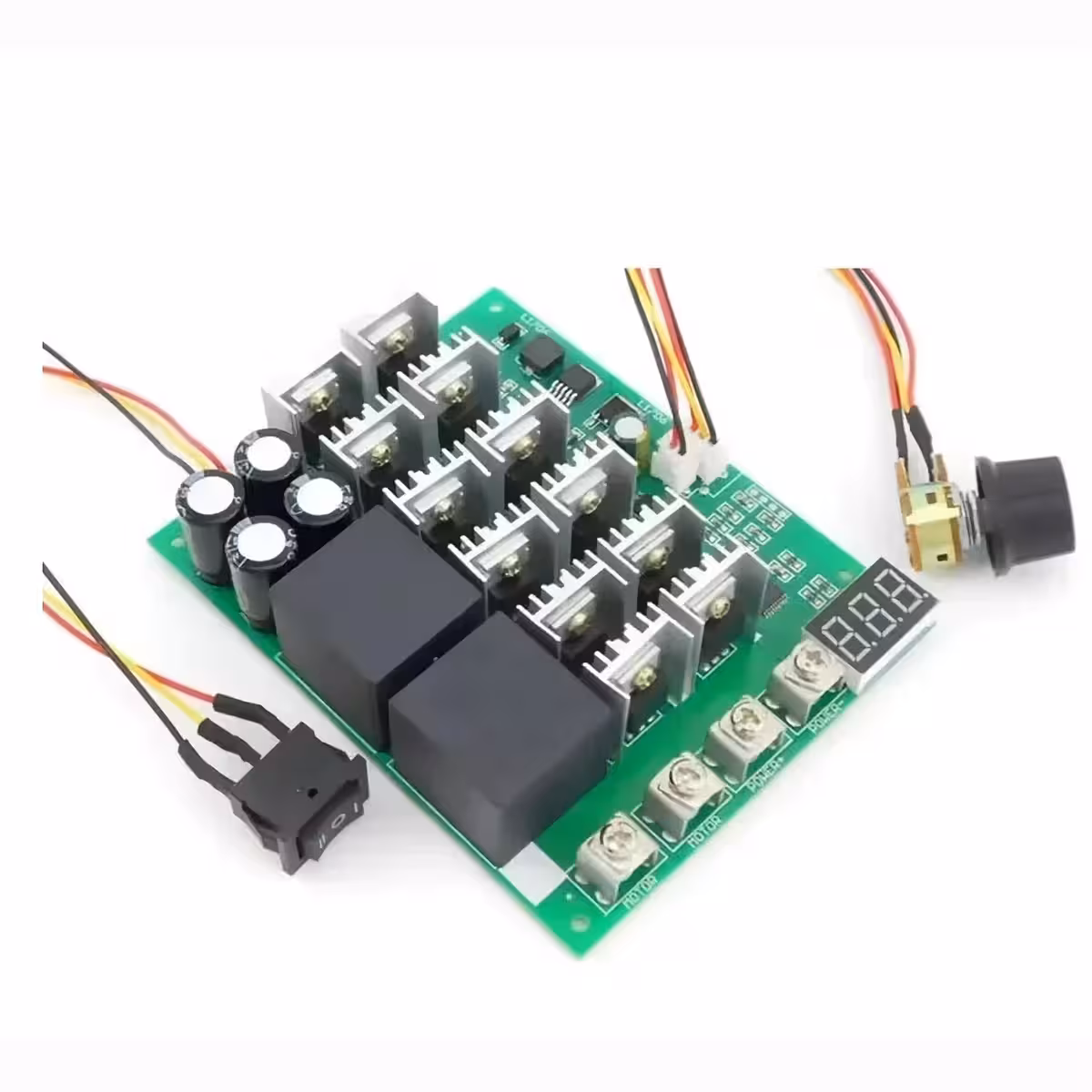

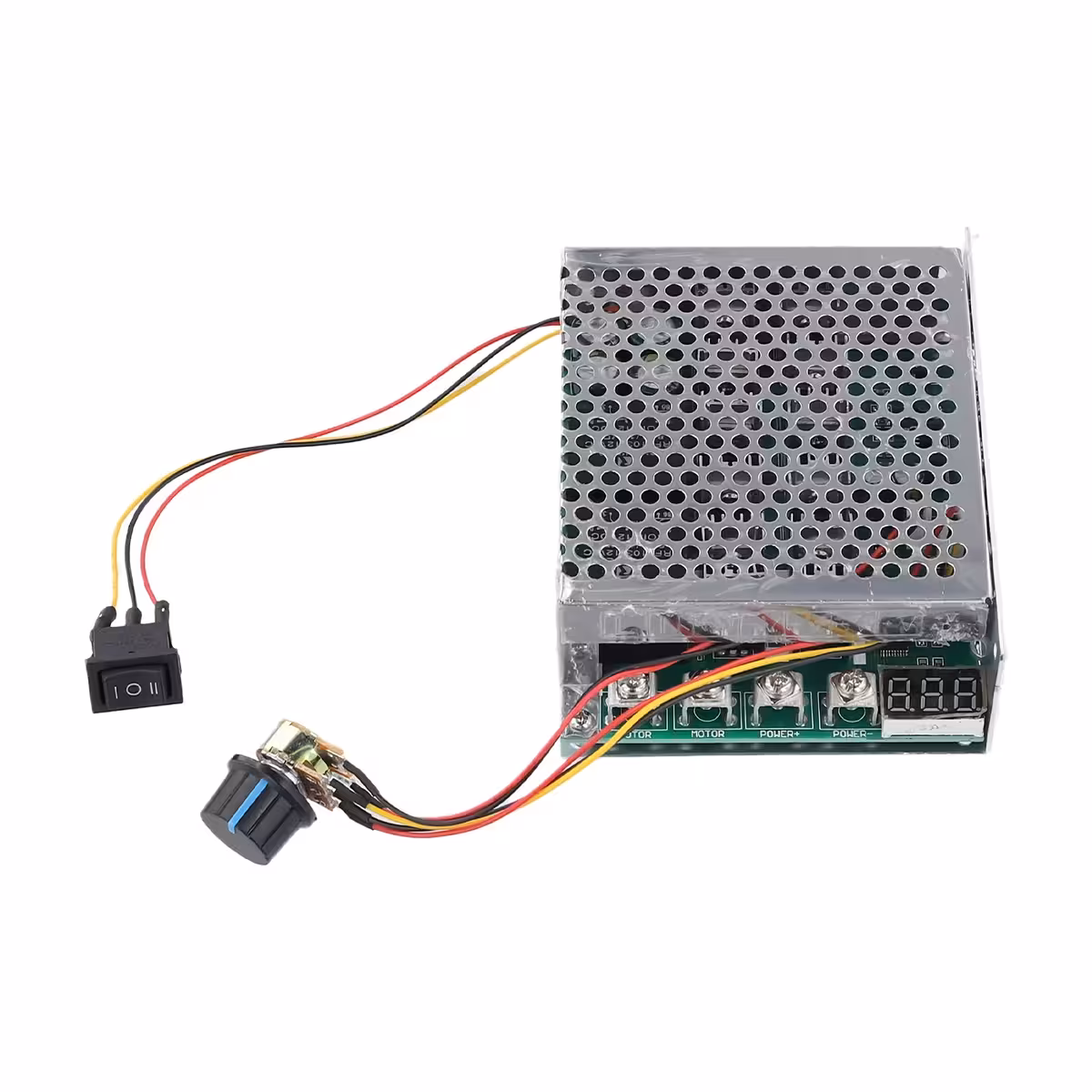

Digital PWM-regulator 60A/100A – För exakt varvtalsstyrning av DC-motorer och HHO-generatorer
Behöver du kontrollera en DC-motor med hög effekt utan kompromisser? Eller driver du en HHO-generator där ojämn strömtillförsel skadar elektrolysören? Denna digitala PWM-regulator med realtidsdisplay löser båda problemen i en och samma installation. Den arbetar inom ett spänningsområde på 10V till 55V och klarar 60A kontinuerligt med toppar på upp till 100A – det innebär en kapacitet på hela 3000W utan problem.
Observera: Det är absolut nödvändigt att motorn eller lasten är ansluten till regulatorn innan den slås på. Drift utan ansluten last kan skada MOSFET-transistorerna.
Varför välja denna modell? (Huvudfördelar):
- Skalbar effekt upp till 3000W — fungerar vid 12V (720W), 24V (1440W), 36V (2160W), 48V (2880W) eller 50V (3000W) utan hårdvaruändringar.

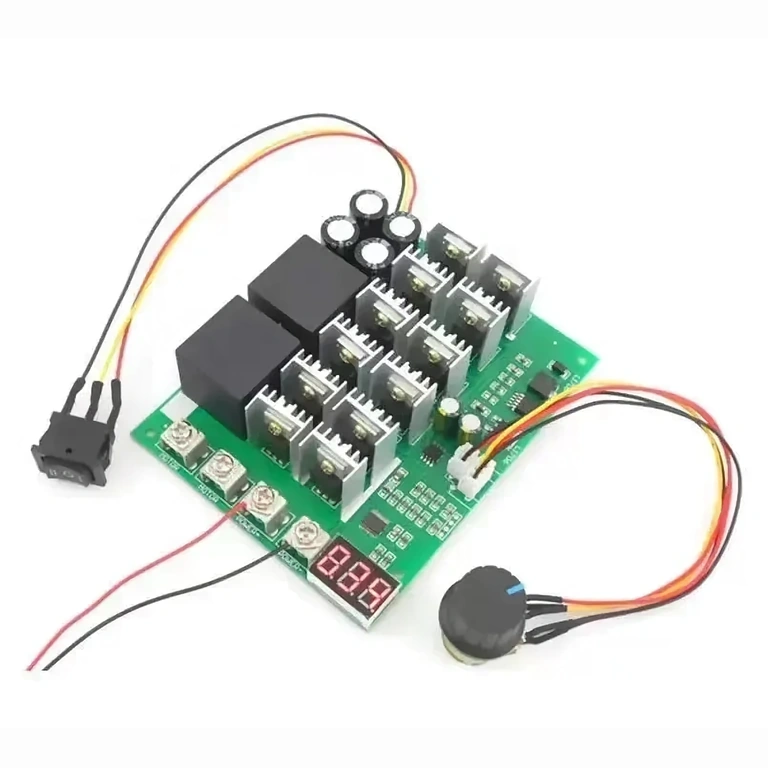

- Digital display 0–100 % — se exakt vilket varvtal motorn håller istället för att gissa baserat på ljud eller vibrationer.
- Reversering via panelen — ändra rotationsriktning direkt med knappen på fronten utan att behöva koppla om kablar.
- PWM-frekvens på 15kHz — eliminerar störande elektromagnetiskt brus och skyddar lindningarna vid långvarig användning.
- Standby-förbrukning på endast 0,01A — kan lämnas permanent monterad i batterisystem eller solcellsanläggningar utan nämnvärd energiförlust.

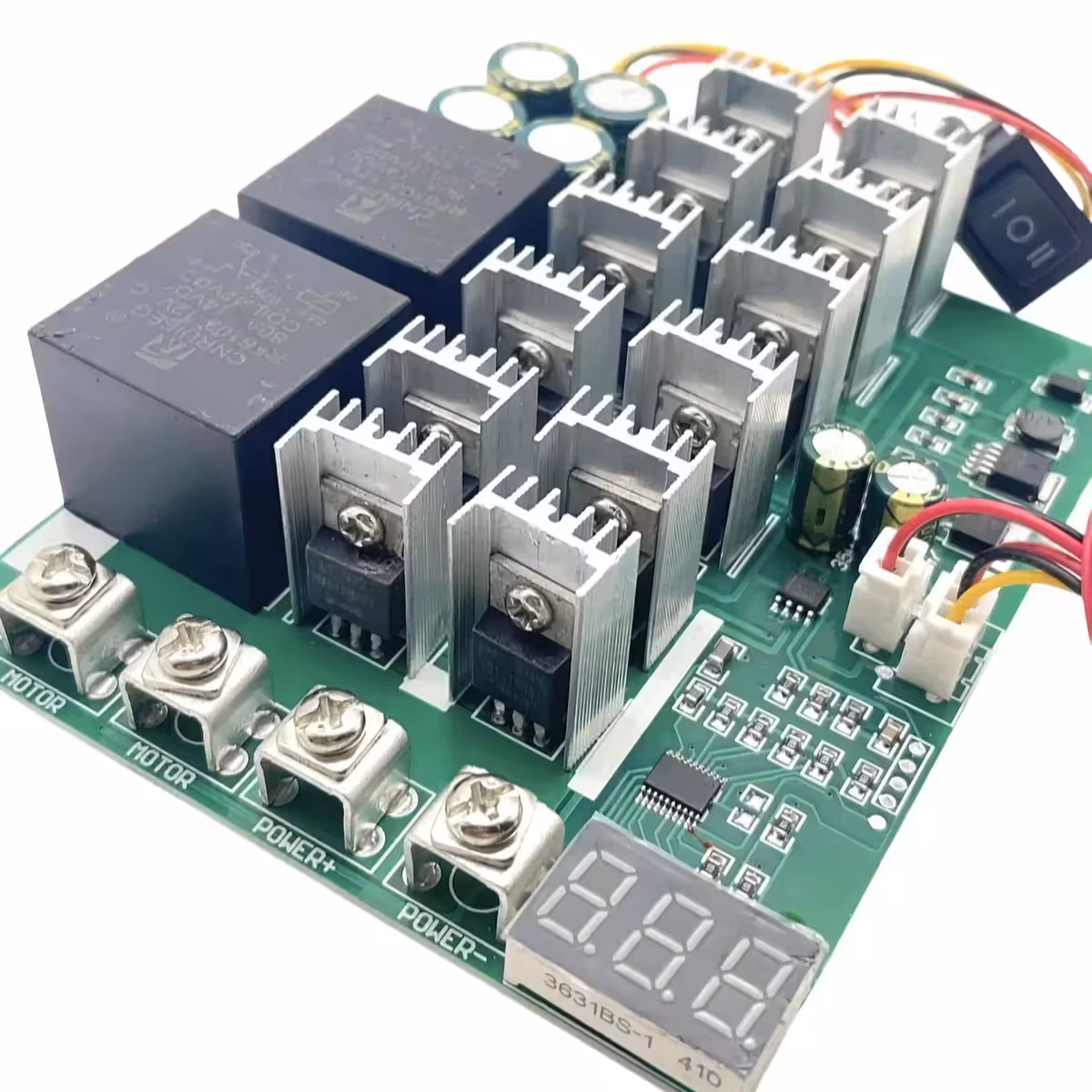

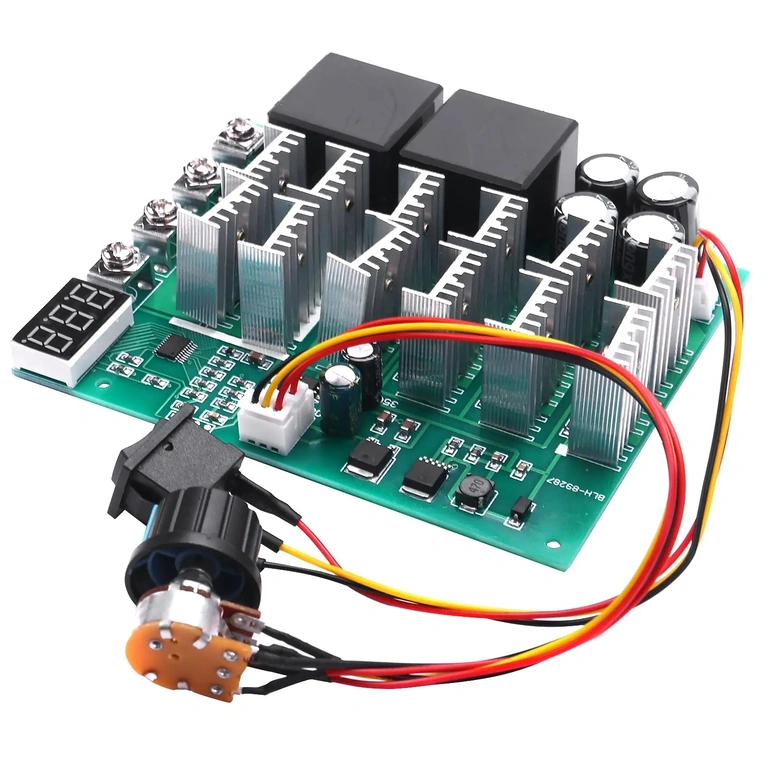

- Kompatibel med HHO-generatorer — styr strömmen till elektrolysören med hög precision och förhindrar överbelastning som kan skada plattorna.
- Terminalanslutningar + 7 mm knapp — robusta anslutningar för kraftkablar som inte lossnar över tid.
Detaljer och prestanda

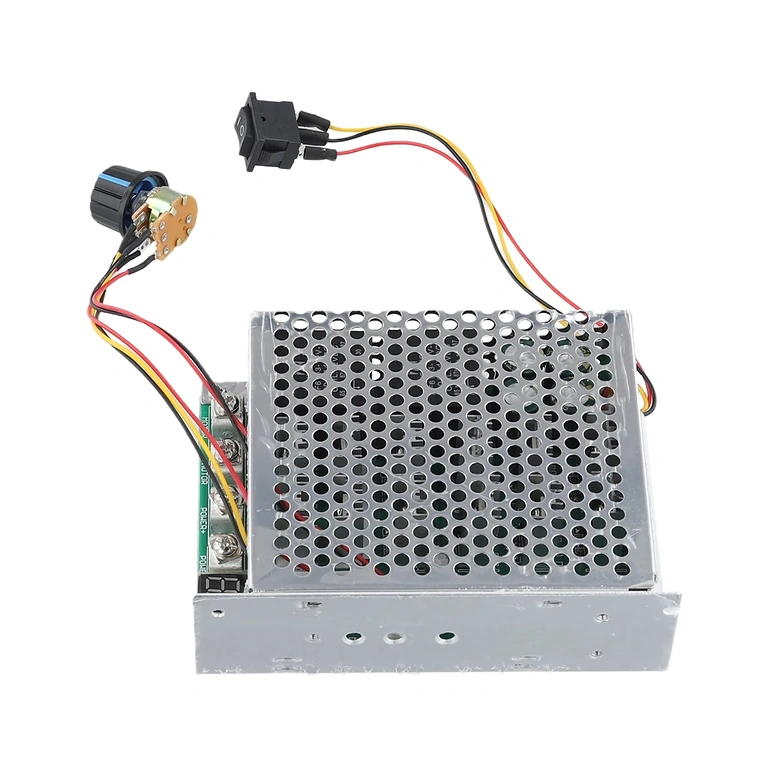

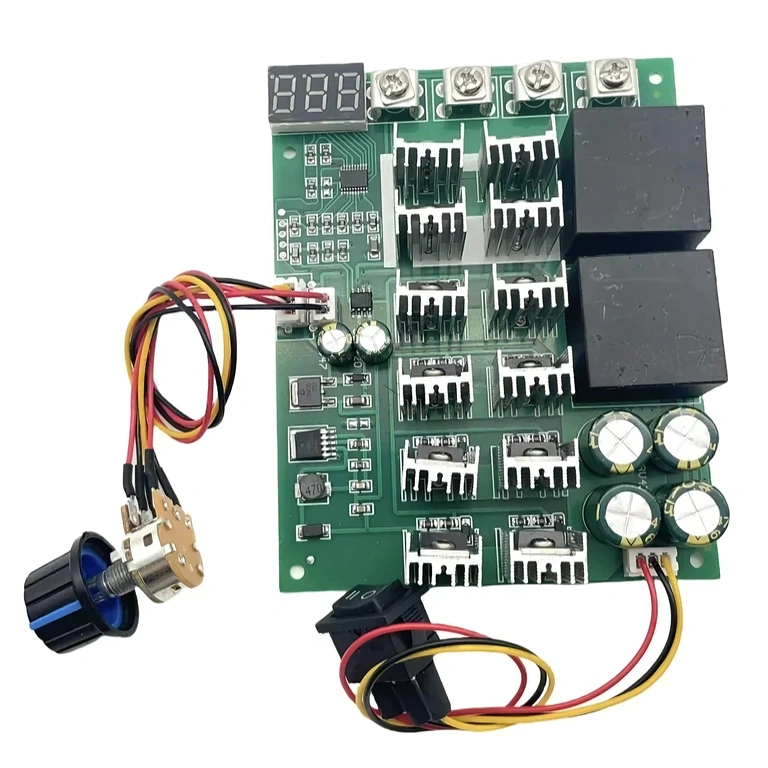

PWM-teknik (Pulse Width Modulation) med en fast frekvens på 15kHz levererar en jämn och linjär spänning till lasten – utan hack eller plötsliga strömspikar. MOSFET-effekttransistorerna är dimensionerade för 100A i toppeffekt, vilket innebär att tunga starter för DC-motorer inte utgör någon risk. Den kompakta modulen på 120 × 96 × 28 mm får enkelt plats i elskåp eller DIY-kapslingar.
| Parameter | Värde / Detalj |
|---|---|
| Inspänning | DC 10V – 55V |
| Utspänning | Linjär (proportionell mot lasten) |
| Maxström (topp) | 100A |
| Kontinuerlig ström | 60A |
| Max effekt vid 12V | 720W |
| Max effekt vid 24V | 1440W |
| Max effekt vid 36V | 2160W |
| Max effekt vid 48V | 2880W |
| Max effekt vid 50V | 3000W |
| Varvtalsreglering | Linjär potentiometer med ON/OFF-brytare |
| Rotationsriktning | Dubbelriktad (framåt/bakåt) |
| Digital display | 0–100 % (varvtal i procent) |
| PWM-frekvens | 15kHz |
| Standby-förbrukning | 0,01A |
| Kretskortets mått | 120 × 96 × 28 mm |

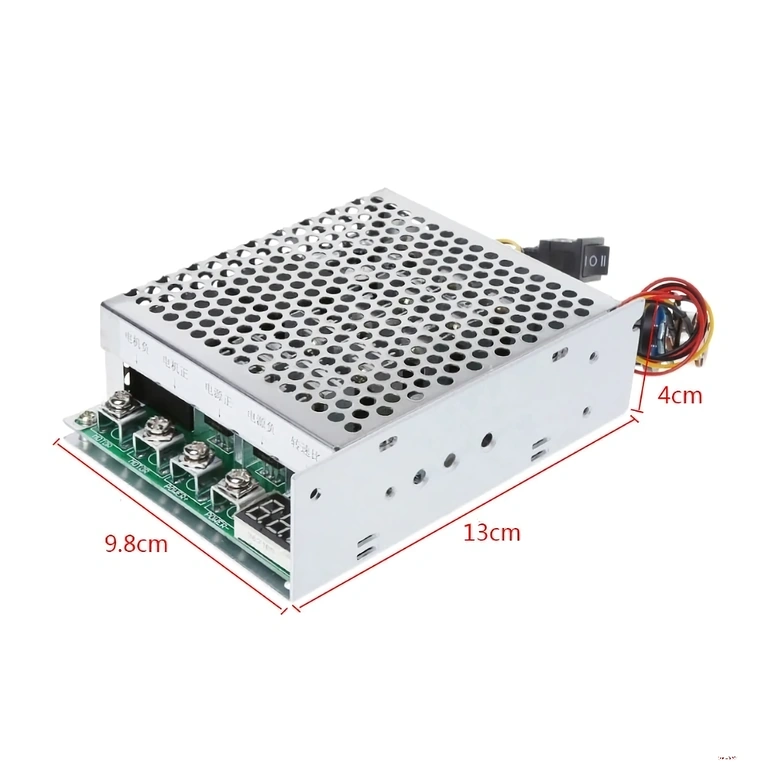

| Modulens totala mått | 13 × 10 × 4 cm |
| Anslutningstyp | Terminalblock + 7 mm knapp |
Instruktioner för installation och användning
- Anslut DC-strömkällan (10V–55V) till ingångsterminalerna, var noga med att respektera polariteten.
- Anslut DC-motorn eller lasten (HHO-generator, elektrolysör etc.) till utgångsterminalerna – starta aldrig regulatorn utan ansluten last.
- Ställ potentiometern i minimiläge (0 %) innan första uppstart.
- Aktivera regulatorn via ON/OFF-brytaren som är integrerad i potentiometern.
- Öka varvtalet gradvis genom att vrida på potentiometern och övervaka den digitala displayen (0–100 %).
- För reversering av rotationsriktning: vrid potentiometern till 0 %, låt motorn stanna helt, tryck på riktningsknappen och starta sedan om gradvis.
- Vid kontinuerlig ström över 40A bör du säkerställa aktiv ventilation (extern kylfläns eller fläkt) för att hålla temperaturen inom säkra gränser.
Paketinnehåll
- 1× Digital PWM-regulator för DC-motor 60A/100A 12V–55V med digital display
Vanliga frågor
Kan jag starta regulatorn utan att något är anslutet för att testa den?
Nej. Utan ansluten last kan MOSFET-transistorerna skadas permanent. Anslut alltid motorn eller förbrukaren innan du slår på strömmen.
Fungerar den med en 24V HHO-generator på 30A?
Ja, utan problem. Regulatorn klarar 24V och 60A kontinuerligt, vilket ger god marginal för din generator. Kontrollera bara att din strömkälla kan leverera de 30A som krävs.
Kan jag ändra rotationsriktning medan motorn körs?
Det rekommenderas inte. Stoppa motorn helt (potentiometer på 0 %), ändra riktning med knappen och starta sedan om gradvis. Att reversera under drift kan skada både motorn och regulatorn.
Behövs kylfläns vid hög belastning?
Vid mer än 40A kontinuerlig ström, ja. Montera en extern kylfläns eller en kylfläkt. Under 40A räcker passiv kylning vid normal omgivningstemperatur.
Fungerar den med borstlösa motorer (BLDC)?
Nej. Denna regulator är endast avsedd för DC-motorer med borstar. För borstlösa motorer krävs en dedikerad BLDC-regulator med trefas-logik.
