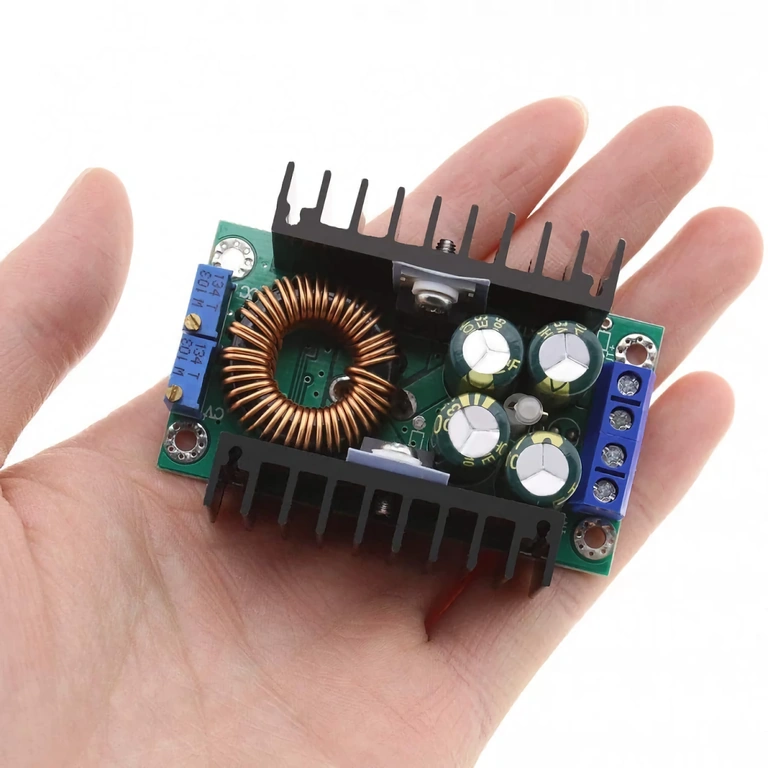

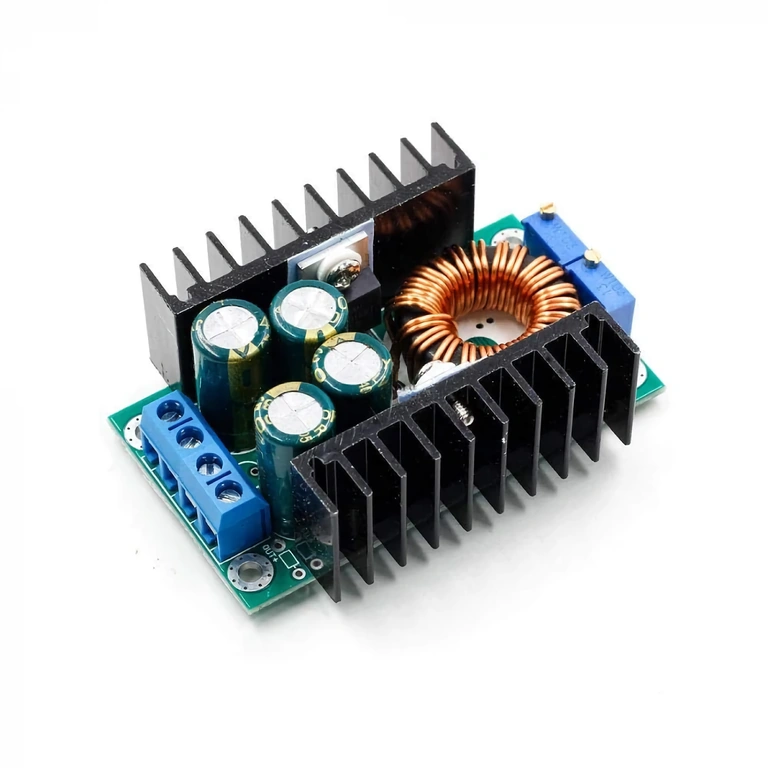

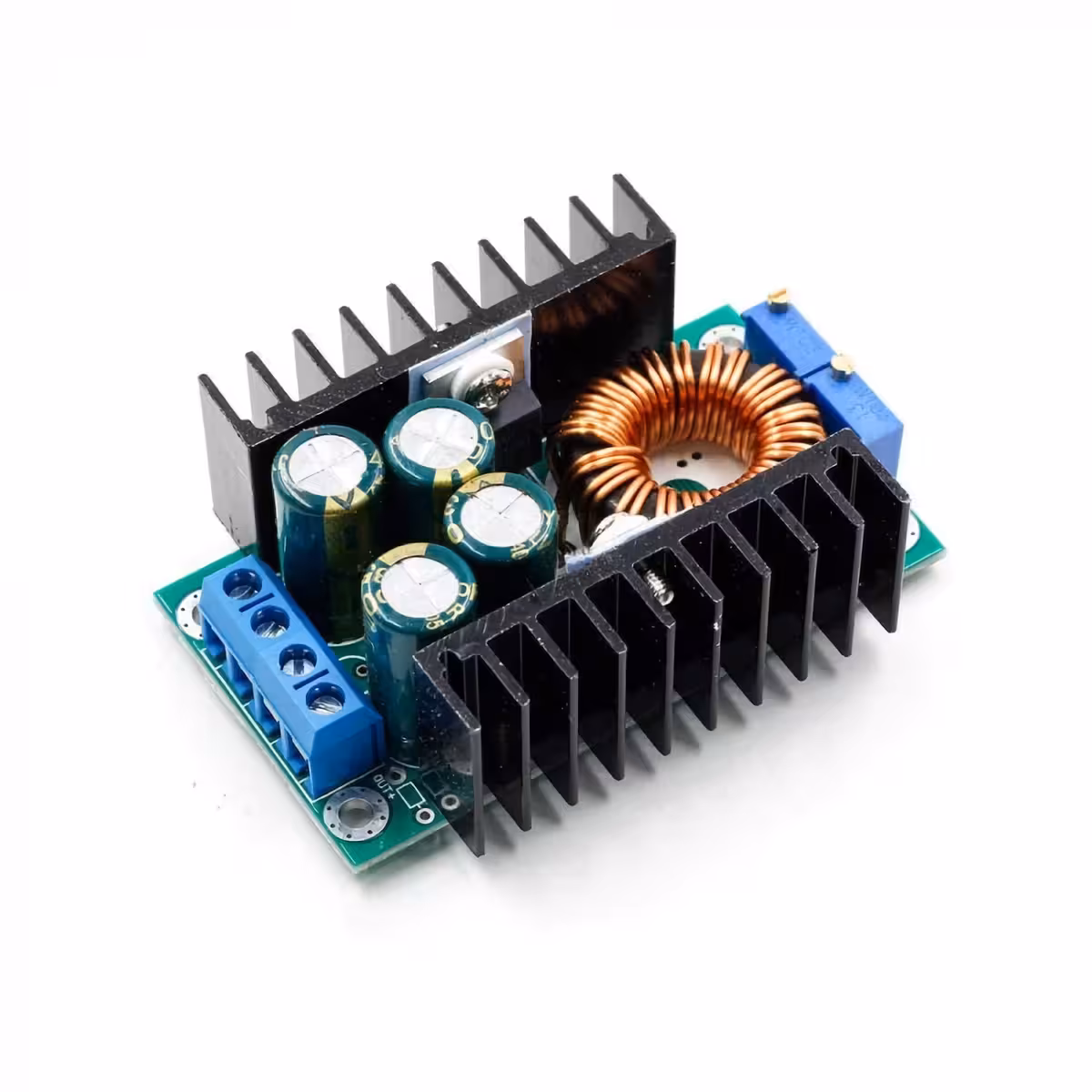

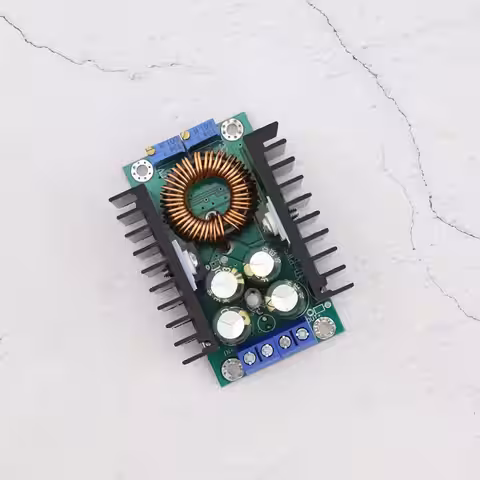

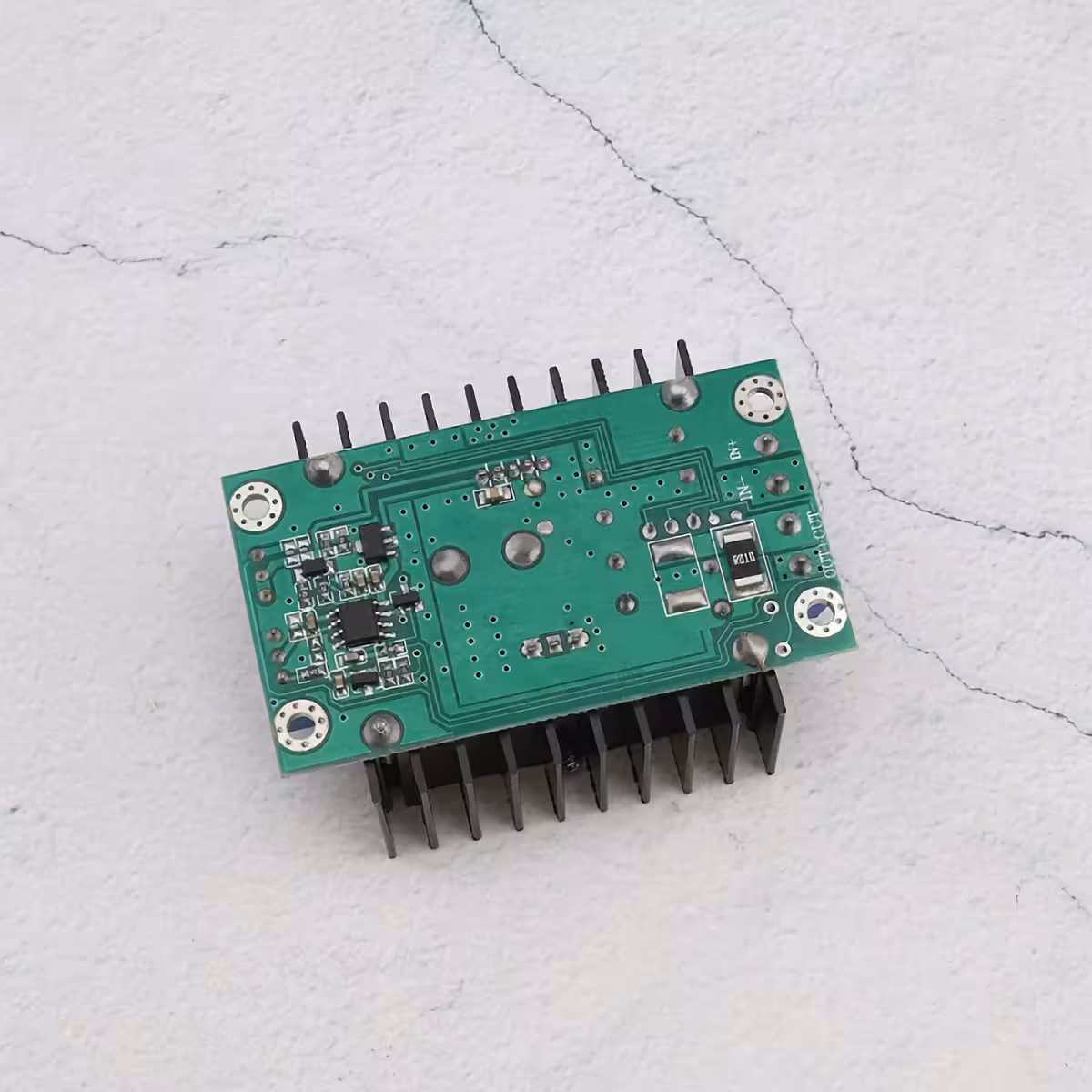

Justerbar DC-DC Step Down-modul 9A – precision för dina mest krävande projekt

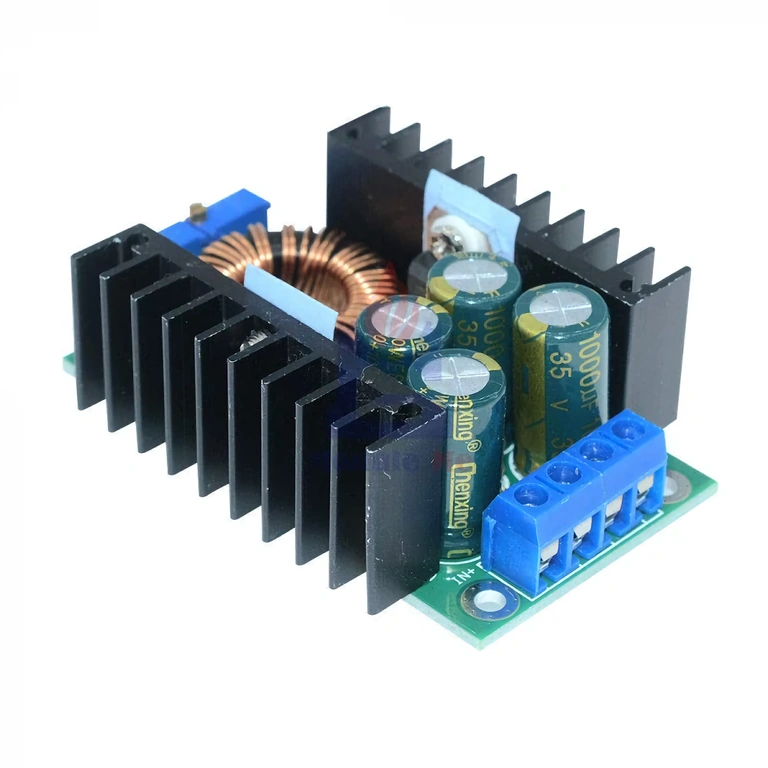

Behöver du driva en kraftfull LED, ladda ett LiPo-batteri eller bygga ett eget labbaggregat? Den klassiska utmaningen är alltid densamma: spänningen du har tillgänglig matchar sällan det du faktiskt behöver. Denna justerbara step down-modul löser problemet genom att sänka spänningen från valfri källa mellan 5V och 40V till exakt den nivå du kräver, med hög precision och minimala förluster.
Notera: Vid utström över 7A rekommenderas aktiv kylning med fläkt. För skydd mot omvänd polaritet rekommenderas att en extern Schottky-diod monteras på ingången.
Varför välja denna modell? (Viktiga fördelar):
- Precisionspotentiometrar med 25 varv — justera spänning och ström steg för steg utan plötsliga hopp; perfekt för känsliga batterier eller LED-belysning.

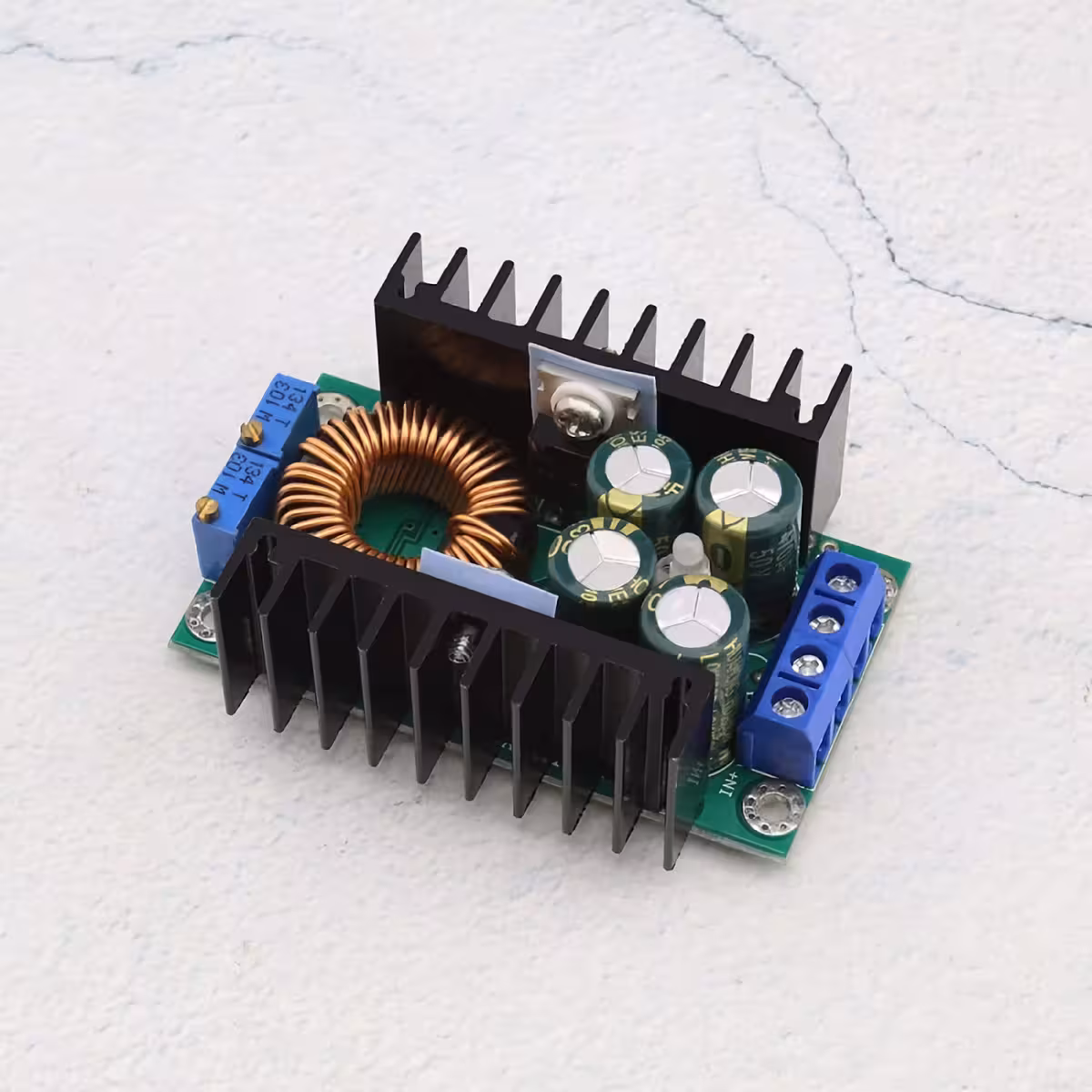

- 95% verkningsgrad — av 100W förbrukad effekt når 95W fram till din last. Kylflänsen håller sig sval vid normal belastning, vilket sparar energi.

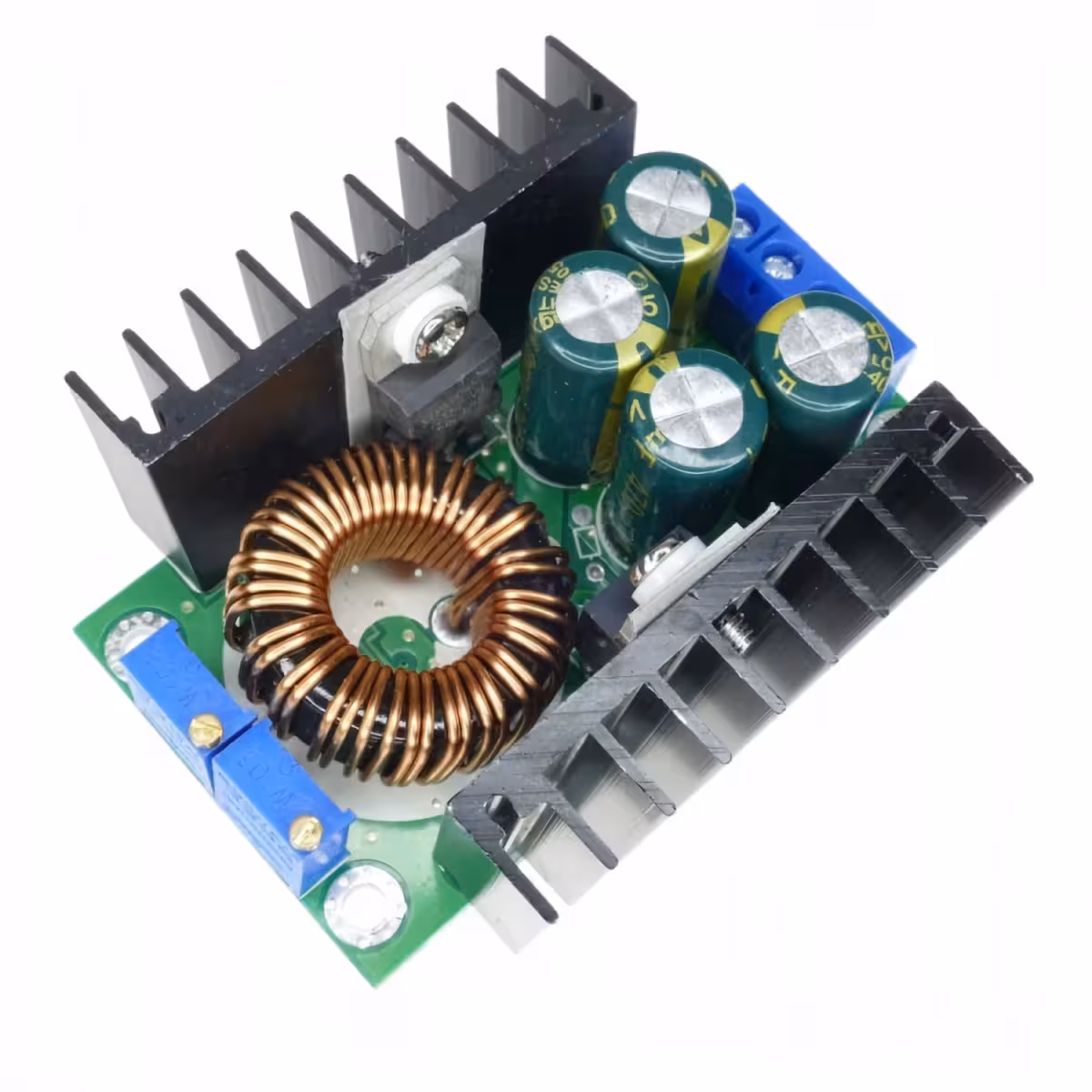

- Oberoende kontroll av spänning och ström (CC/CV) — fungerar som en intelligent laddare för LiPo, Li-Ion eller NiMH utan behov av extra kretsar.

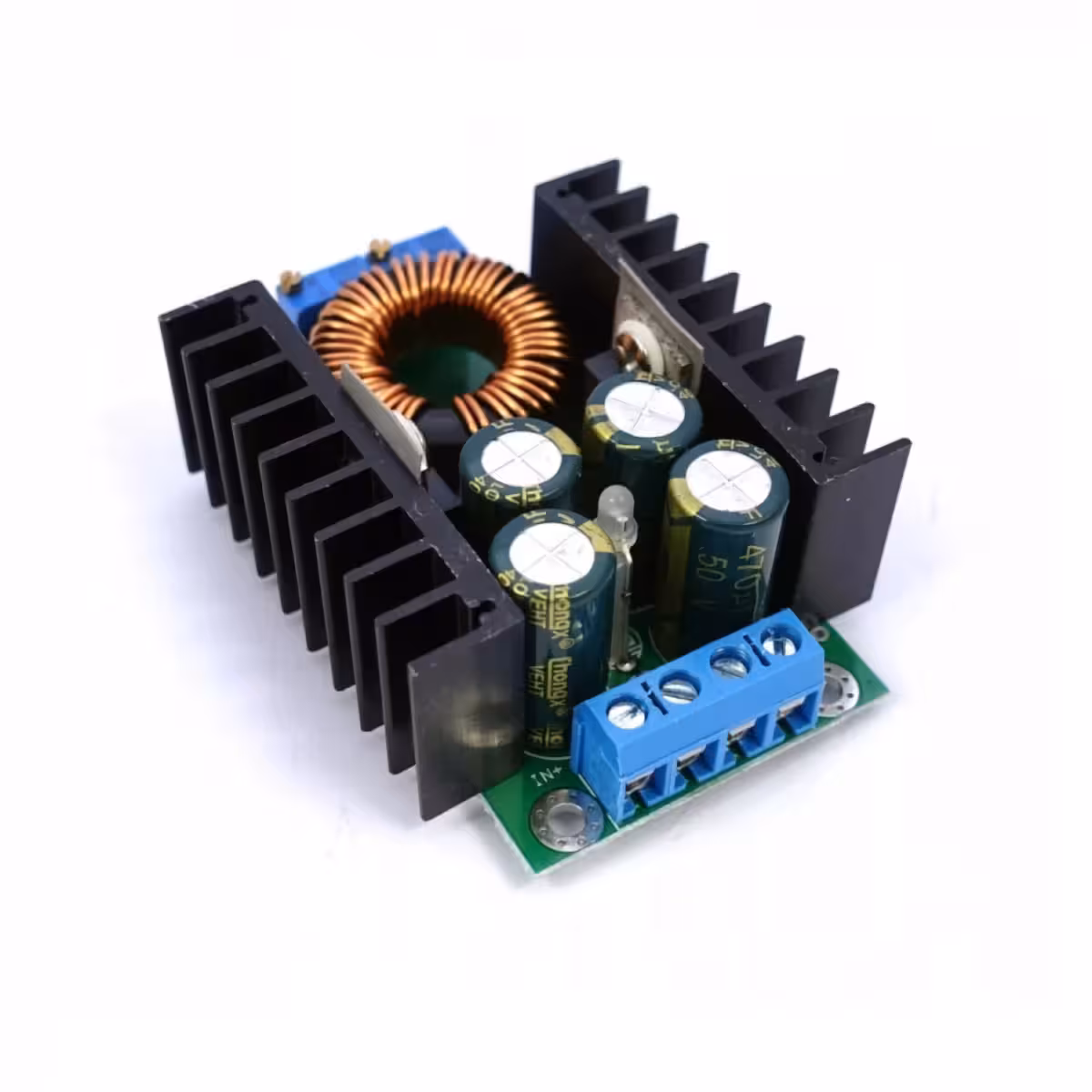

- Inbyggt kortslutningsskydd — om lasten fallerar stänger modulen av sig, vilket skyddar din utrustning.

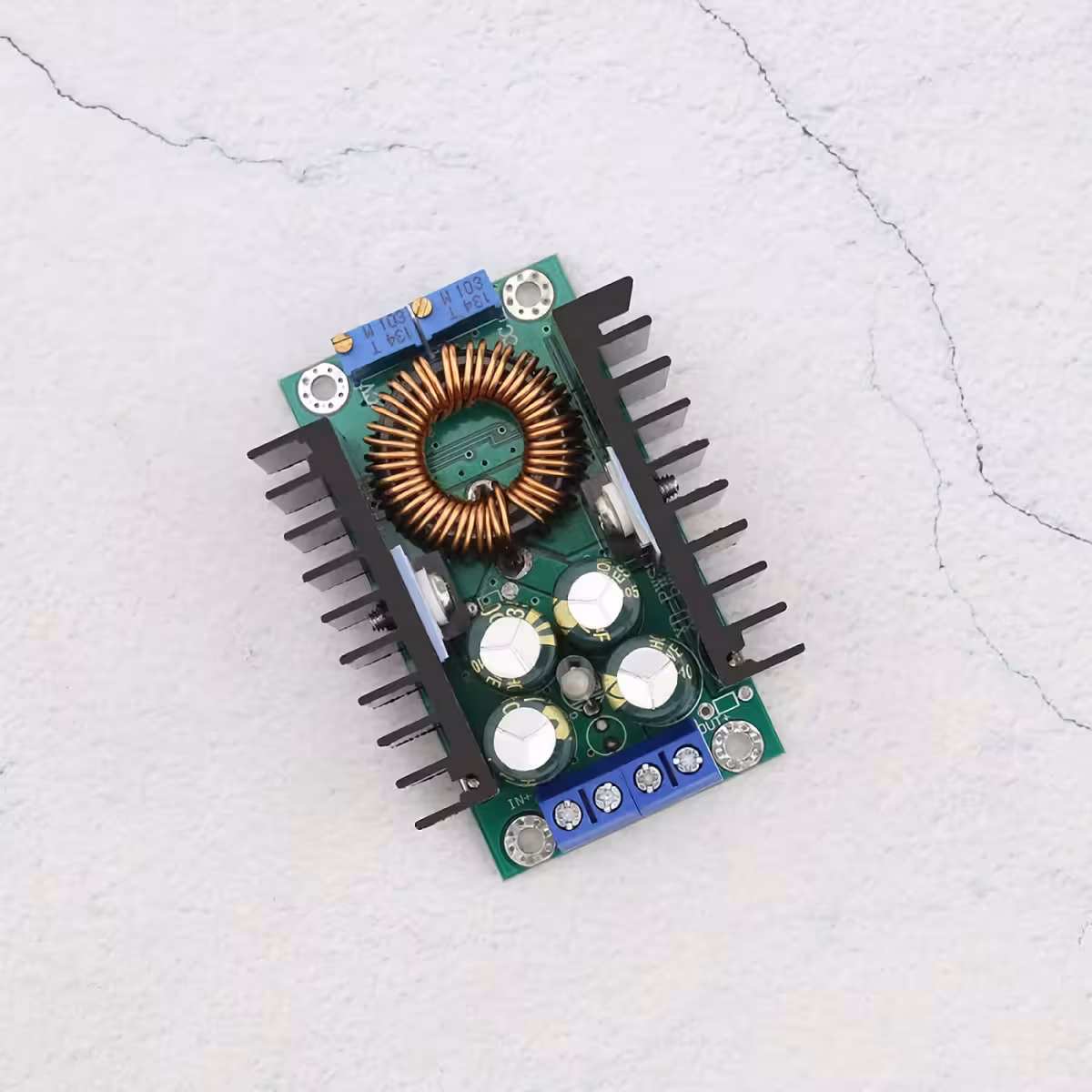

- Kompakt format (65 × 48 mm) med 4 monteringshål (3 mm) — enkel att montera i DIY-chassin eller kontrollpaneler på bara några minuter.
Detaljer och prestanda
Modulen är baserad på en effektiv buck-omvandlare (step down) med snabb switchfrekvens, konstruerad för att hålla utspänningen stabil även vid plötsliga lastförändringar. Med en inspänning på 5V till 40V DC är den kompatibel med allt från LiPo-batterier och PC-nätaggregat till solpaneler med låg spänning.

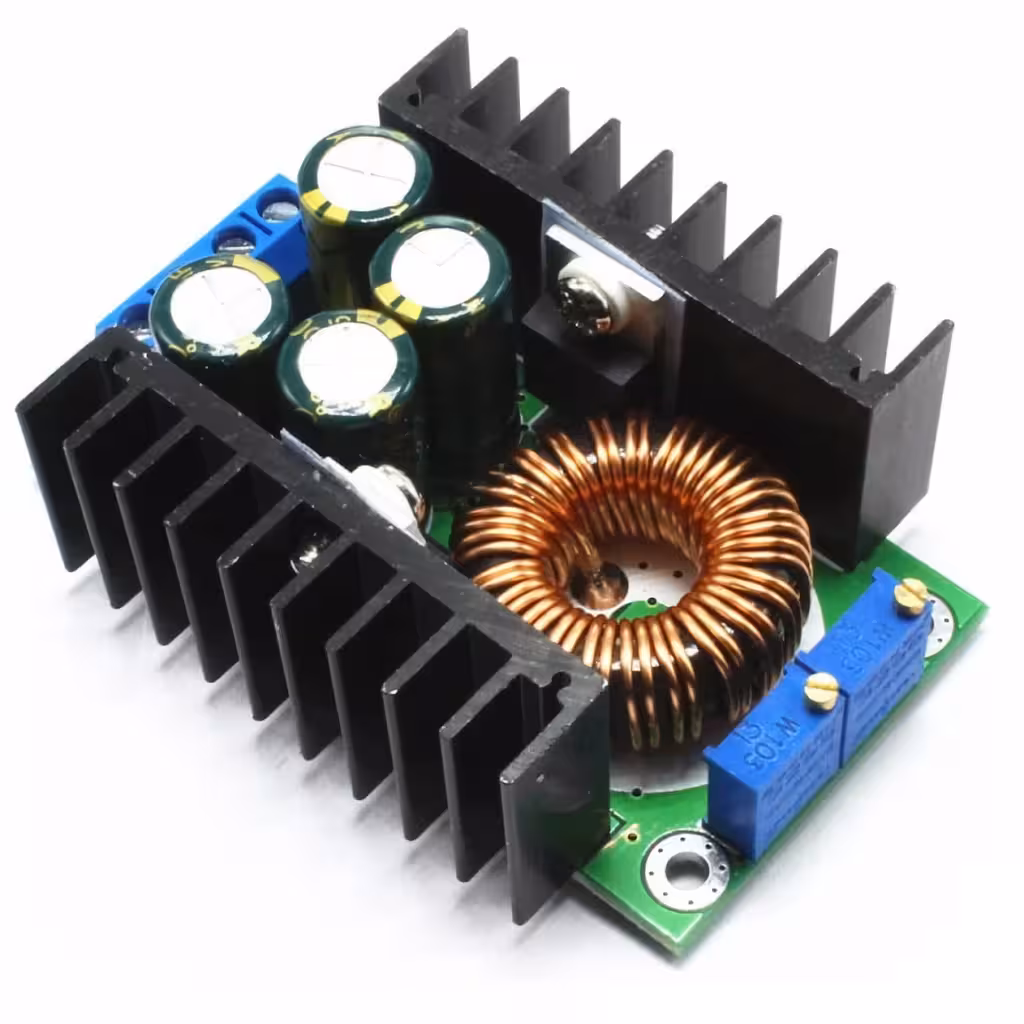

De två potentiometrarna med 25 varv ger dig granulär kontroll över både utspänning (1.2V–35V) och strömgräns (0.2A–9A). Vid kontinuerlig belastning över 7A bör du montera en liten fläkt på kylflänsen; under denna gräns håller den höga verkningsgraden på 95% komponenterna svala utan aktiv kylning.
| Parameter | Värde / Detalj |
|---|---|
| Inspänning | 5V – 40V DC |
| Justerbar utspänning | 1.2V – 35V DC |
| Maximal inström | 9A |
| Justerbar utström | 0.2A – 9A |
| Maximal verkningsgrad | 95% |
| Justeringstyp | Flervarvspotentiometrar (25 varv) – spänning och ström |
| Skydd | Kortslutningsskydd (omvänd polaritet via extern diod) |
| Kylning | Aktiv (fläkt) vid ström > 7A |
| Mått | 65 × 48 × 24 mm |
| Montering | 4 skruvhål, Ø 3 mm |
| Omvandlartyp | Buck (Step Down) DC-DC |
Användarinstruktioner
- Anslut strömkällan till ingångsterminalerna och säkerställ korrekt polaritet (+ och –). Inspänningen måste vara minst 1.5V högre än önskad utspänning.
- Justera utspänningen med potentiometern märkt V-ADJ. Vrid långsamt — de 25 varven ger hög precision. Kontrollera värdet med en multimeter vid utgången.
- Ställ in strömgränsen med potentiometern märkt I-ADJ. Anslut lasten och justera till önskat värde medan du övervakar strömmen med en amperemeter i serie.
- Övervaka temperaturen vid hög belastning. Om strömmen överstiger 7A, montera en fläkt på kylflänsen eller direkt mot komponenterna.
- Montera en Schottky-diod (t.ex. SB1040 eller motsvarande) på den positiva ingångsledningen om det finns risk för felaktig polaritet vid inkoppling.
Innehåll i förpackningen
- 1x Justerbar DC-DC Step Down-modul 5-40V / 9A
Vanliga frågor
Kan jag använda modulen för att ladda ett 3.7V LiPo-batteri från en 12V-källa?
Ja. Ställ in utspänningen på 4.2V (maxspänning för en-cells LiPo) och begränsa strömmen enligt batteritillverkarens rekommendationer. Modulen arbetar i CC/CV-läge, vilket är precis vad ett LiPo-batteri kräver.
Behöver jag alltid använda fläkt?
Nej. Aktiv kylning behövs endast när utströmmen kontinuerligt överstiger 7A. Under denna nivå håller verkningsgraden på 95% temperaturen inom säkra gränser utan fläkt.
Hur skyddar jag modulen mot felaktig inkoppling?
Modulen saknar inbyggt skydd mot omvänd polaritet. Montera en Schottky-diod med lämplig strömstyrka (t.ex. SB1040) i serie på den positiva ingången – en billig försäkring som räddar modulen vid ett misstag.
Fungerar den som drivdon för kraftfulla LED-lampor?
Ja. Ställ in strömmen till LED-lampans nominella värde och spänningen till motsvarande framspänning (forward voltage). Den justerbara strömbegränsningen gör den till en effektiv LED-drivare utan behov av extra komponenter.
