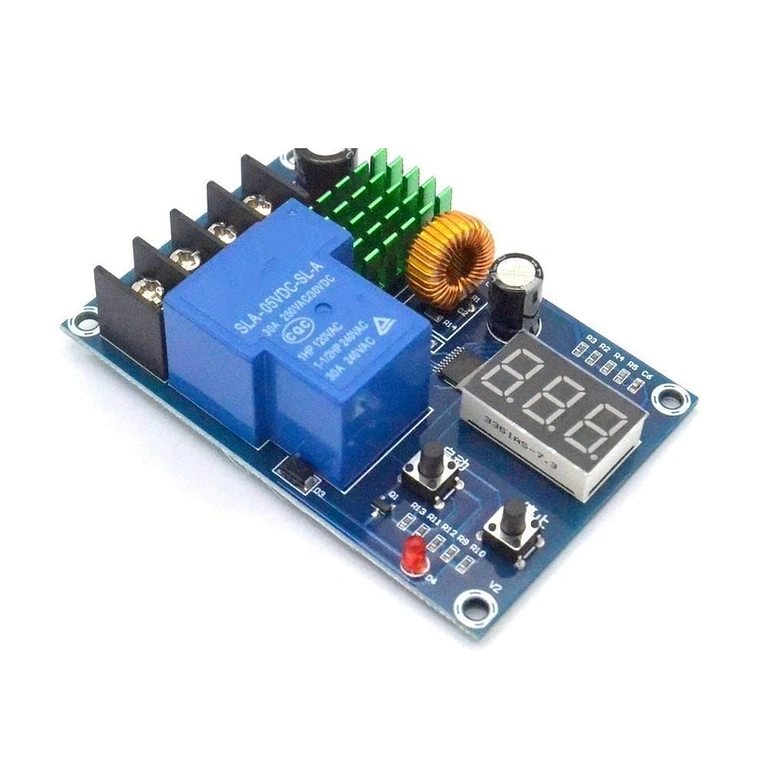

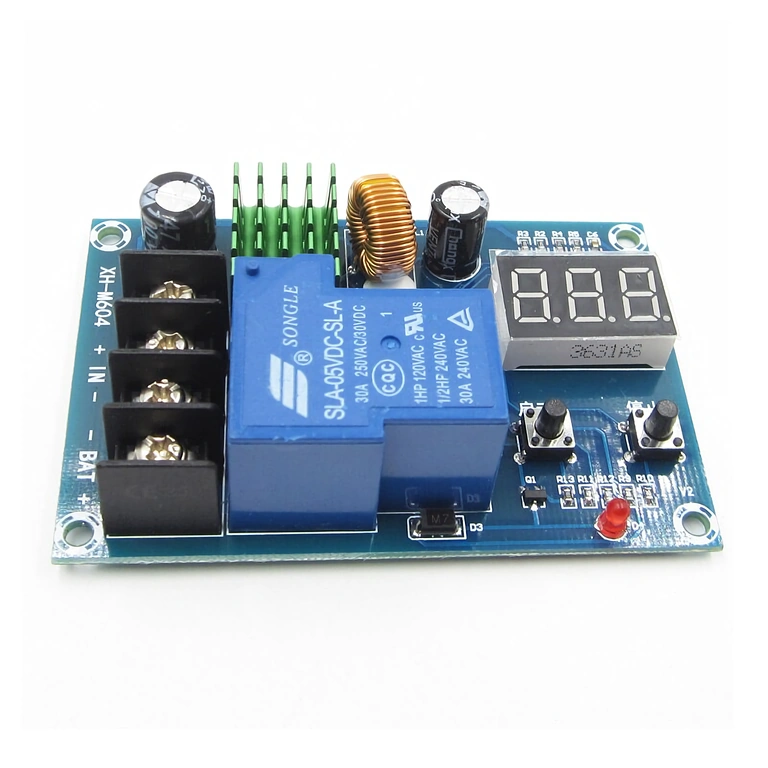

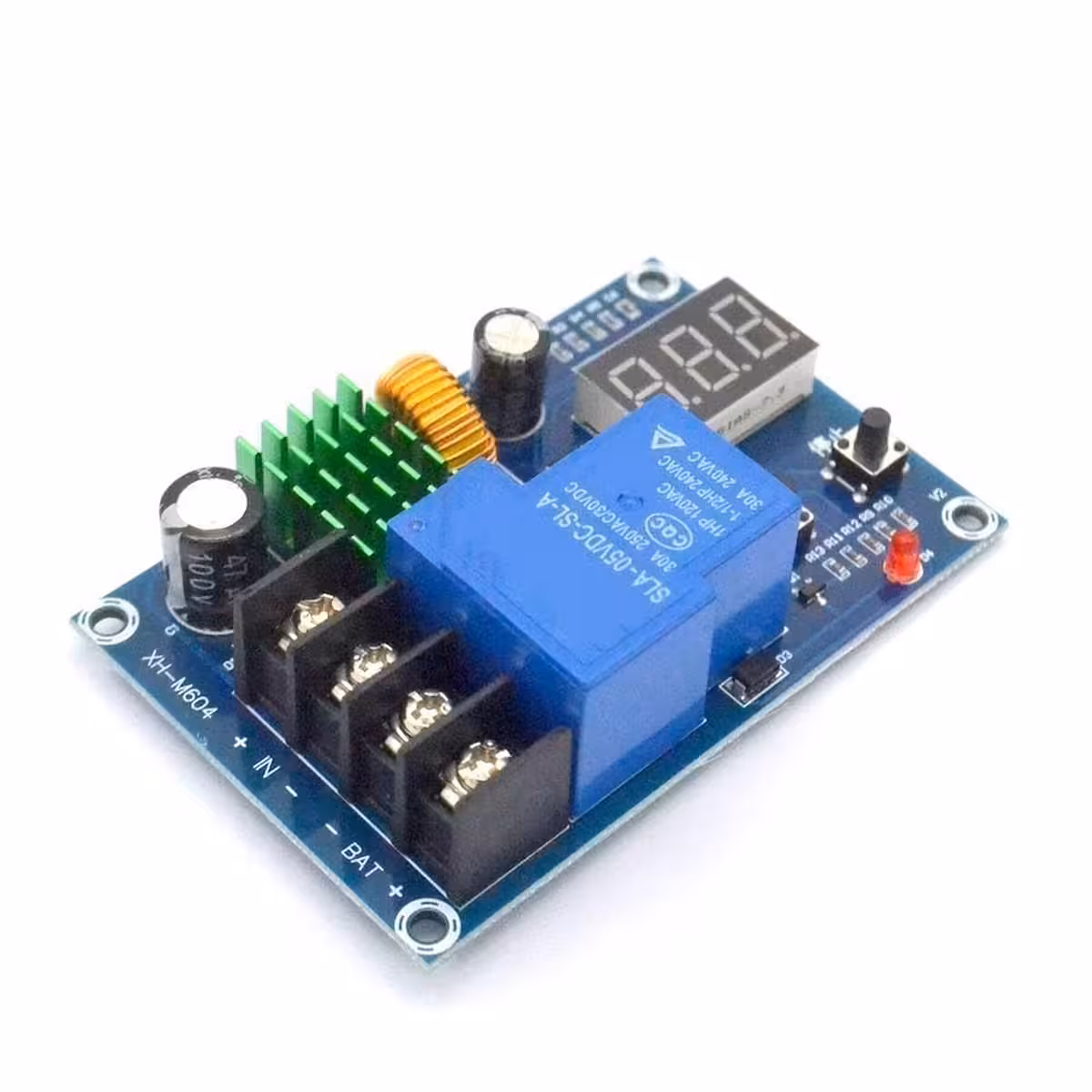

Solarladdningsregulator XH-M604 30A — förläng livslängden på dina batterier i off-grid-system
Att låta batterier laddas ur helt kan kosta tusenlappar i onödan. I ett solcellssystem utan automatisk styrning händer detta lätt — oavsett om det är natt, molnigt eller när förbrukningen överstiger produktionen. Solarladdningsregulatorn XH-M604 kliver in precis när det behövs: den bryter urladdningen innan skadan är skedd och återupptar laddningen så fort spänningen når det inställda tröskelvärdet. Den fungerar med system på 12V, 24V, 36V, 48V och 60V — en mångsidig modul för nästan alla typer av konfigurationer.
Notera: Tröskelspänningarna (start/stopp) måste ställas in manuellt enligt batteritillverkarens specifikationer. Fabriksinställningarna är endast vägledande.
Varför välja denna modell? (Viktiga fördelar):
- Spänningsområde 6V–60V — täcker 12V, 24V, 36V, 48V och 60V-system utan att du behöver köpa separata regulatorer för varje konfiguration.
- 30A märkström — klarar solpaneler upp till 360W vid 12V eller 720W vid 24V, vilket räcker gott för en välutrustad stuga eller husvagn.
- LCD-display med 0.1V precision — se batterispänningen i realtid och ställ in gränsvärden med en precision som analoga voltmetrar inte kan matcha.
- Kompatibel med 6 batterityper — Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH och blybatterier (AGM/GEL), utan behov av extra adaptrar.
- Ultrakompakt format 81×54×18 mm — får plats i alla DIY-projekt, kontrollpaneler eller elskåp utan att ta upp värdefullt utrymme.
Detaljer och prestanda
PWM-teknik (Pulse Width Modulation) reglerar energiöverföringen i snabba pulser, vilket minskar den termiska belastningen på cellerna och förlänger batteriets livslängd jämfört med direktladdning. När spänningen sjunker under det inställda START-värdet aktiverar regulatorn automatiskt flödet från panelen; när den når STOPP-gränsen bryts strömmen och enheten går in i kontinuerlig övervakning. Resultatet: överladdningsskydd och djupurladdningsskydd som alltid är aktivt, helt utan manuell hantering.
| Parameter | Värde / Detalj |
|---|---|
| Modell | XH-M604 |
| Inspänning | 6V – 60V DC |
| Märkström | 30A |
| Laddningstyp | PWM (Pulse Width Modulation) |
| Kompatibla spänningar | 12V / 24V / 36V / 48V / 60V |
| Display | Digital LCD, 0.1V precision |
| Max effekt panel (12V) | 360W |
| Max effekt panel (24V) | 720W |
| Kompatibla batterityper | Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH, Blybatteri (AGM, GEL) |
| Dimensioner | 81 × 54 × 18 mm |
| Användningsområden | Solcellssystem, vindkraft, husvagn, off-grid, DIY-projekt |
Programmering och användning

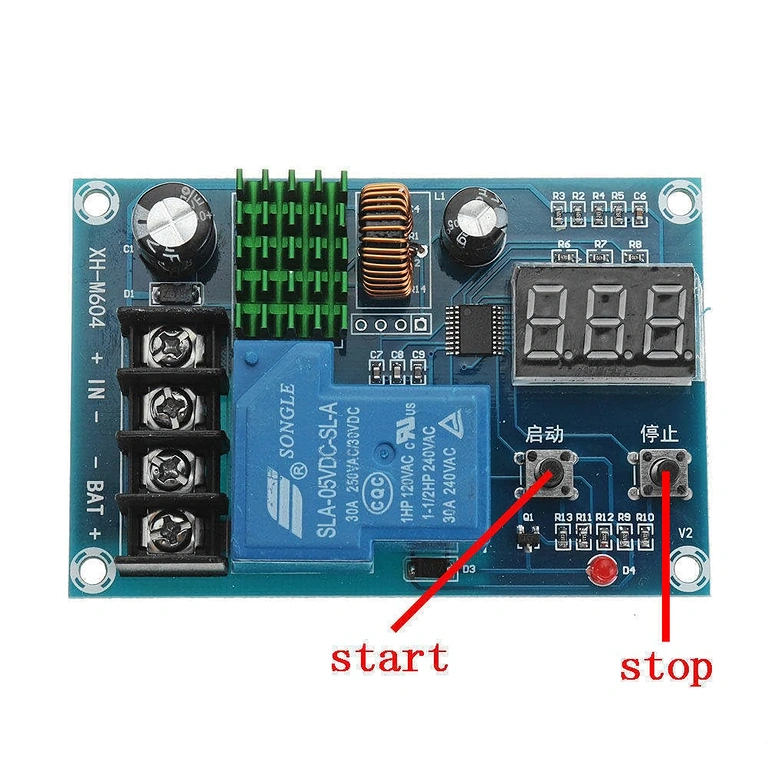

- Håll in START-knappen i 3 sekunder och ställ in den spänning vid vilken regulatorn ska börja ladda batteriet.
- Håll in STOPP-knappen i 3 sekunder och ställ in den spänning vid vilken laddningen automatiskt ska avbrytas.
- För fabriksåterställning: håll in båda knapparna samtidigt tills displayen visar ”888”.

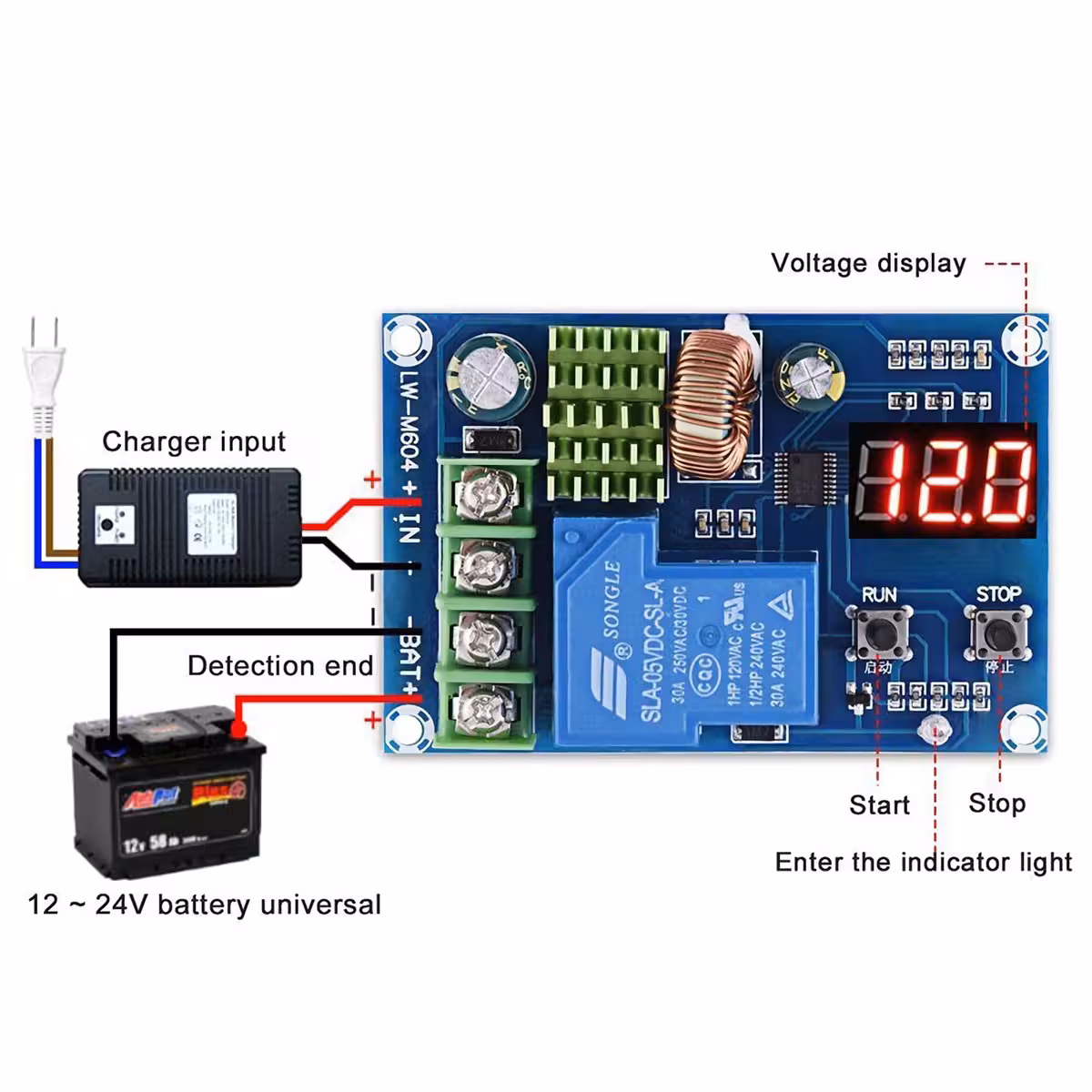

- Anslut först batteriet till polerna, därefter solpanelen och sist förbrukarna (lampor, växelriktare, pump etc.).
- Var noga med att respektera polariteten (+/-) och undvik att utsätta modulen för fukt eller direkta värmekällor.
Paketet innehåller

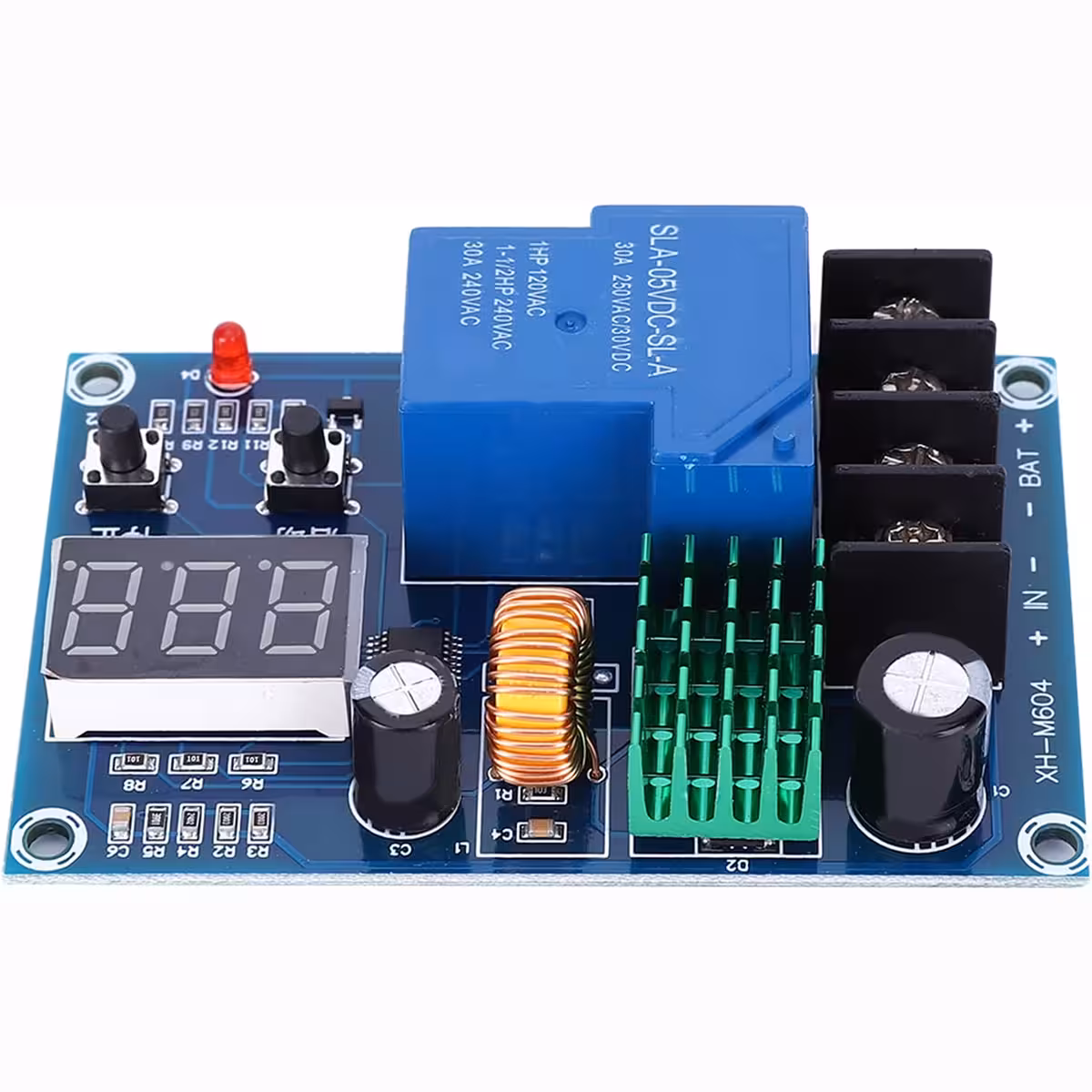

- 1 x Solarladdningsregulator XH-M604 med inbyggd LCD-display
Vanliga frågor
Kan jag använda XH-M604 med LiFePO4-batterier?
Ja, modulen är kompatibel med LiFePO4 (Litium-Järnfosfat), men du måste ställa in start- och stoppspänningen manuellt enligt batteritillverkarens rekommendationer (vanligtvis 13.8V-14.4V för ett 12V LiFePO4-batteri).
Vilken maxeffekt på solpanelen klarar den?
Med en märkström på 30A klarar regulatorn solpaneler upp till 360W i ett 12V-system och upp till 720W i ett 24V-system. För högre spänningar (48V, 60V) ökar den tillåtna effekten proportionellt.
Fungerar den med vindkraftverk?
Ja, regulatorn kan användas med mindre vindkraftverk, förutsatt att turbinens utspänning ligger inom intervallet 6V-60V DC och att korrekt likriktning finns.
Hur skyddar den batteriet mot djupurladdning?
Regulatorn övervakar batterispänningen kontinuerligt och kopplar automatiskt bort förbrukarna eller stoppar urladdningen när det inställda minimivärdet nås, vilket förhindrar irreversibla skador på battericellerna.
Kan jag ansluta en växelriktare direkt till modulens utgång?
Ja, men se till att växelriktarens effekt inte överstiger regulatorns kapacitet på 30A och använd kablar med tillräcklig area för att undvika överhettning i anslutningarna.
