Digital impulsmätare ZX-5DK – trådlös frihet och snabb installation på 10 minuter
Behöver du hålla koll på cykler, rotationer eller passager utan att behöva dra krångliga strömkablar genom hela kontrollpanelen? ZX-5DK är en digital impulsmätare som drivs helt trådlöst av ett vanligt AA-batteri. Du slipper transformatorer, externa strömkällor och onödigt kabeltrassel. Den magnetiska M12 Reed-sensorn medföljer komplett med magnet och monteringsdetaljer, redo att tas i bruk direkt.
Notera: AA-batteri (R6) ingår ej. Enheten räknar endast uppåt (00000–99999). För att räkna impulser från 220–240V AC-nätet, anslut den potentialfria kontakten från ett mellanrelä.
Varför välja impulsmätaren ZX-5DK? (Huvudfördelar):
- Lång batteritid på 1–2 år — kräver ingen extern strömförsörjning eller ingrepp i elskåpet.
- Komplett M12 Reed-sensor ingår — magnet (12×3 mm), monteringsbleck och låsmuttrar medföljer i paketet.
- Tydlig 5-siffrig display — 18 mm stora tecken som är lätta att läsa av även på avstånd i miljöer med sämre belysning.
- Upp till 30 impulser per sekund — tillräckligt snabb för krävande applikationer som lindning, balning eller CNC-maskiner.
- Immunitet mot elektriska störningar — registrerar på signalens negativa flank, vilket minimerar risken för felräkningar.
- Snabb panelmontering — passar standardhål på 35×61 mm. Med ett djup på endast 31 mm och en diskret ram på 3 mm integreras den sömlöst.
- Kompatibel med reläer och gränslägesbrytare — du är inte låst till den medföljande sensorn, utan kan ansluta valfri potentialfri kontakt.
Detaljer och prestanda
Höljet i vit polykarbonat kombinerar mekanisk hållbarhet med ett professionellt utseende som passar perfekt i kontrollpaneler. Med en skyddsklass på IP40 är enheten lämplig för kontrollerade industriella miljöer såsom produktionshallar, förpackningslinjer och kommersiella passager.
Sensorn med M12 Reed-kontakt har en 40 mm gängad del, vilket möjliggör exakt justering av avståndet till magneten på metallfästen. Den 100 cm långa kabeln ger stor flexibilitet vid placering. Skivmagneten på 12×3 mm aktiverar sensorn vid varje passage och genererar en impuls på den negativa flanken — en enkel och driftsäker mekanism utan rörliga elektroniska delar.
Frontpanelen är utrustad med en POWER-knapp (långtryck för på/av) samt en dedikerad RESET-knapp. Batteriet byts enkelt utan verktyg via det skjutbara locket på baksidan.
| Parameter | Värde / Detalj |
|---|---|
| Strömförsörjning | AA-batteri – R6 (ingår ej) |
| Batteritid | 1–2 år |
| Display | 5 siffror, 18 mm teckenhöjd |
| Räckvidd | 00000 – 99999 |
| Maximal impulsfrekvens | 30 impulser/sekund |
| Driftstemperatur | 0°C – 60°C |
| Material hölje | Vit polykarbonat |
| Skyddsklass | IP40 |
| Monteringshål | 35 × 61 mm |
| Monteringsdjup | 31 mm |
| Frontprofil | 3 mm |
| Ramstorlek | 37 × 63 mm |
| Kabellängd (mätare) | 100 cm |
| Sensortyp | Magnetisk Reed, M12, Ø 12 mm |
| Sensorlängd | 58 mm |
| Gängad del sensor | 40 mm |
| Kabellängd (sensor) | 100 cm |
| Magnetstorlek | 12 × 3 mm |

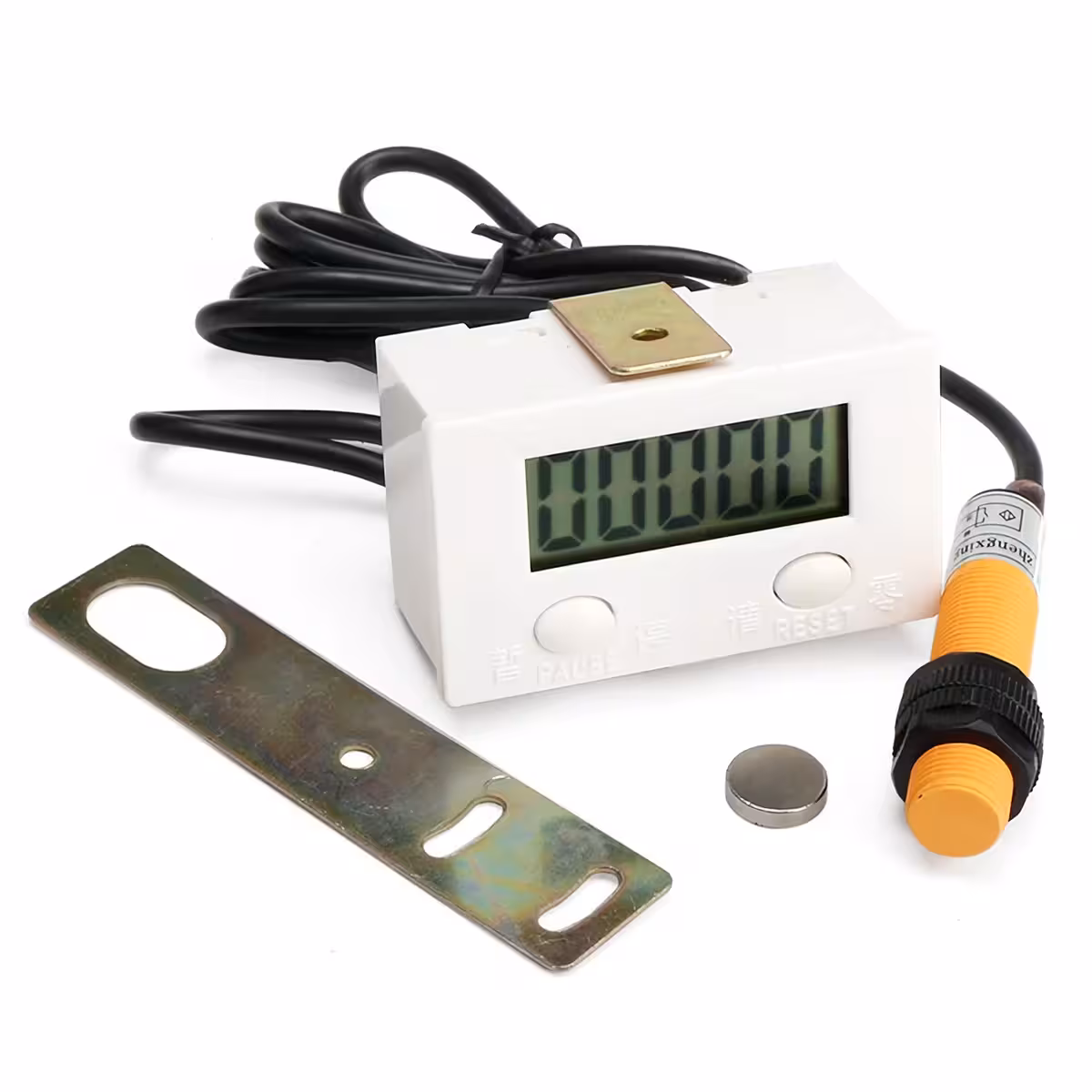

Paketets innehåll
- Digital impulsmätare ZX-5DK
- Magnetisk Reed-sensor (M12, Ø 12 mm) med 100 cm kabel
- Skivmagnet (12 × 3 mm) för sensoraktivering
- Monteringsbleck i metall
- 2 × låsmuttrar för sensor
Vanliga frågor
Ingår batteriet i paketet?
Nej. Enheten drivs av ett AA-batteri (R6) som monteras under det skjutbara locket på baksidan. Den beräknade livslängden är 1–2 år vid normal användning.
Kan den användas för att räkna personer vid en butiksentré?
Ja. Montera sensorn vid dörrkarmen och magneten på den rörliga dörren. Vid varje passage registrerar mätaren en händelse — enkelt och helt utan synliga strömkablar.
Kan den räkna impulser från 220V AC-nätet?
Inte direkt. Du ansluter den potentialfria kontakten från ett mellanrelä som drivs av 220–240V AC, och kopplar sedan ZX-5DK till den kontakten. Själva sensorn kommer aldrig i kontakt med nätspänningen.
Vad händer när displayen når 99999?
Den återgår automatiskt till 00000 och fortsätter räkna. Du kan även nollställa mätaren manuellt när som helst med RESET-knappen på fronten.
