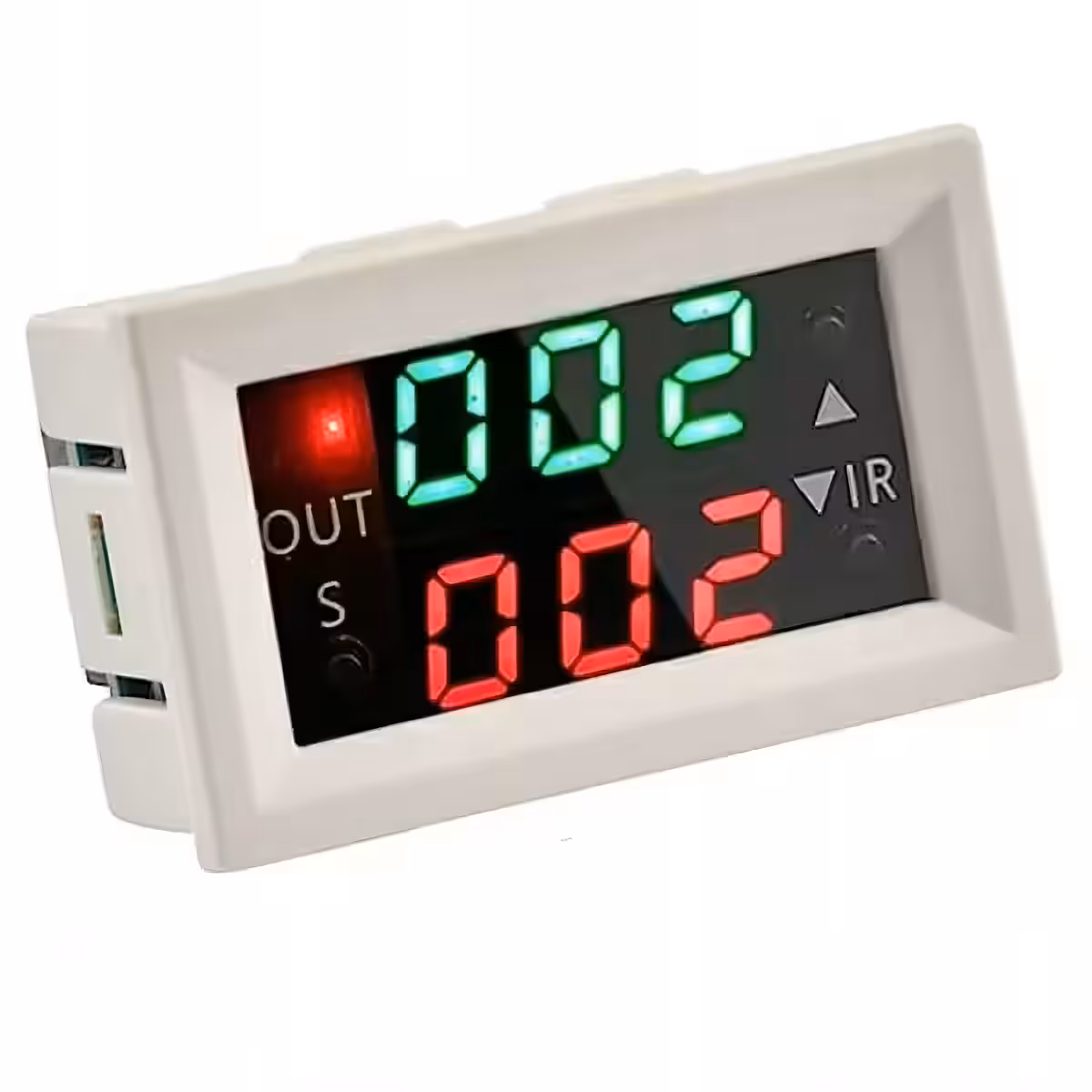

12V relämodul med dubbel display – för exakt kontroll i dina automatiseringsprojekt
Behöver du starta en pump efter 10 sekunder, stänga av en motor vid ett fast intervall eller skapa en repeterande cykel utan manuell övervakning? Denna programmerbara 12V relämodul med dubbel LED-display ger dig precis den kontrollen du behöver, med tydlig avläsning och inställningar som sparas även vid strömavbrott.
Obs: Konfigurerade inställningar sparas automatiskt i det inbyggda minnet, vilket säkerställer att modulen återupptar arbetet direkt efter ett strömavbrott.
Varför välja denna modell? (Viktiga fördelar):
- Dubbel LED-display — Grön för T1 och röd för T2, synliga samtidigt. Du har alltid full koll på vilket intervall som körs.
- Kraftfullt 20A-relä — Klarar att styra motorer, pumpar, magnetventiler och fläktar utan problem; dubbelt så hög kapacitet som standardmoduler på 10A.
- 3 driftlägen — Delay för en enstaka fördröjd åtgärd, Timing för kontrollerad drifttid och Loop för oändliga cykler utan manuell inblandning.
- Brett tidsintervall 0–999 — Välj mellan sekunder, minuter eller timmar. Allt från en kort puls på en sekund till långa processer på 999 timmar.
- Ickeflyktigt minne — Vid omstart fortsätter enheten exakt där den slutade; ingen omprogrammering krävs efter strömavbrott.
- Inställningslås (P3) — Förhindrar oavsiktliga ändringar i permanenta installationer eller miljöer där många har tillgång.
- Kompakt format — Mått 47,6 × 28,6 × 33,2 mm. Enkel att montera i kontrollpaneler eller industriella kapslingar.
Detaljer och prestanda
Kärnan i modulen är en precisionsmikrokontroller som hanterar de två tidsintervallen oberoende av varandra och håller displayen synkroniserad utan fördröjningar. Med P2-funktionen (växlingsprioritet) kan du styra om cykeln ska starta med reläet aktivt eller inaktivt — en viktig detalj för laster som inte tål oönskade impulser vid uppstart. De tre fysiska knapparna (S, △, ▽) ger en distinkt känsla och gör det enkelt att navigera i menyn, även med arbetshandskar.
| Parameter | Värde / Detalj |
|---|---|
| Matningsspänning | 12V DC |
| Maximal reläström | 20A |
| Tidsintervall | 0 – 999 sekunder / minuter / timmar |
| Driftlägen | Delay, Timing, Loop (repeterande cykel) |
| Display | Dubbel digital LED (grön T1 + röd T2) |
| Minne | Ickeflyktigt – sparar data vid strömbortfall |
| Kontrollknappar | 3 (S, △, ▽) |
| Modulens mått | 47,6 × 28,6 × 33,2 mm |
| Monteringsmått | 45 × 26,1 mm |
Programmering och användning
- Håll in ”S”-knappen i 6 sekunder för att öppna konfigurationsmenyn.
- Använd ”△” eller ”▽” för att ändra värden; tryck på ”S” igen för att gå till nästa parameter.
- P0 – Tidsenhet för Tid 1 (grön display): P0-0 = sekunder | P0-1 = minuter | P0-2 = timmar.
- P1 – Tidsenhet för Tid 2 (röd display): P1-0 = sekunder | P1-1 = minuter | P1-2 = timmar.
- P2 – Växlingsprioritet: P2-on = startprioritet | P2-off = stopprioritet.
- P3 – Inställningslås: P3-0 = upplåst | P3-1 = låst (skyddar mot ändringar).
- Tryck på ”S” två gånger för att ställa in de faktiska tidsvärdena: grön display = Tid 1, röd display = Tid 2.
- Exempel fördröjd start: 6 sekunder – ställ in P1-0, grön: 000, röd: 006.
- Exempel fördröjt stopp: 5 sekunder – ställ in P0-0, grön: 005, röd: 000.
- Exempel oändlig cykel: 3 sek på / 2 sek av – ställ in P0-0, P1-0, P2-ON, grön: 003, röd: 002.
Paketets innehåll
- 1 x Programmerbar 12V relämodul med dubbel LED-display
Vanliga frågor
Vad händer med inställningarna om strömmen bryts?
Modulen har ett ickeflyktigt minne som automatiskt sparar alla konfigurerade parametrar. När strömmen kommer tillbaka återupptar enheten arbetet med samma inställningar utan att du behöver programmera om den.
Kan jag använda modulen för att styra en likströmsmotor?
Ja, det inbyggda reläet klarar laster upp till 20A, vilket gör det lämpligt för DC-motorer, mindre pumpar, fläktar eller magnetventiler, så länge strömförbrukningen inte överstiger gränsen.
Vad är skillnaden mellan Delay och Loop?
Delay-läget aktiverar reläet en gång efter det inställda intervallet. Loop-läget skapar en oändlig, repeterande cykel som växlar mellan aktivt (T1) och inaktivt (T2) tillstånd, vilket är perfekt för t.ex. intermittent belysning eller periodisk styrning.
Kan modulen drivas med 24V eller bara 12V?
Denna modell är designad exklusivt för 12V DC. Att ansluta en högre spänning kan skada kretsen permanent. För 24V krävs en dedikerad modell eller en DC-DC step-down-omvandlare.
Hur exakt är timern?
Modulen erbjuder hög precision på sekundnivå tack vare den integrerade mikrokontrollern. För längre intervall (timmar) är avvikelsen försumbar för vanliga automatiseringsapplikationer.
