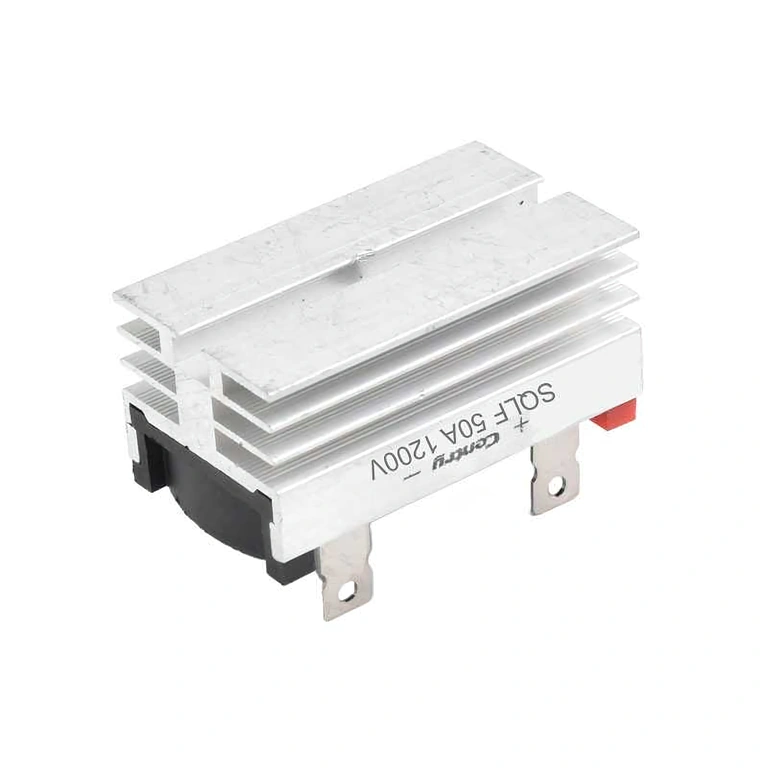

Trefas likriktarbrygga 50A 1200V – stabil DC-spänning med minimal rippel för krävande industriella applikationer
När du driver en växelriktare, frekvensomriktare (VFD) eller ett batteriladdningssystem är en stabil DC-spänning med lågt rippel avgörande för prestandan. Denna trefasiga likriktarbrygga på 50A / 1200V levererar en ren och förutsägbar DC-utgång genom att effektivt likrikta alla tre AC-faser. En kompakt och robust lösning som är redo för enkel integrering i dina system.
Notera: Vid kontinuerlig drift nära 50A-gränsen rekommenderas montering på en extern kylfläns eller att säkerställa god forcerad luftkylning.
Varför välja denna modell? (Huvudsakliga fördelar):
- 50A / 1200V – generös säkerhetsmarginal — klarar industriella applikationer med medelhög effekt utan att köras vid komponentens maxgräns, vilket ger en längre livslängd

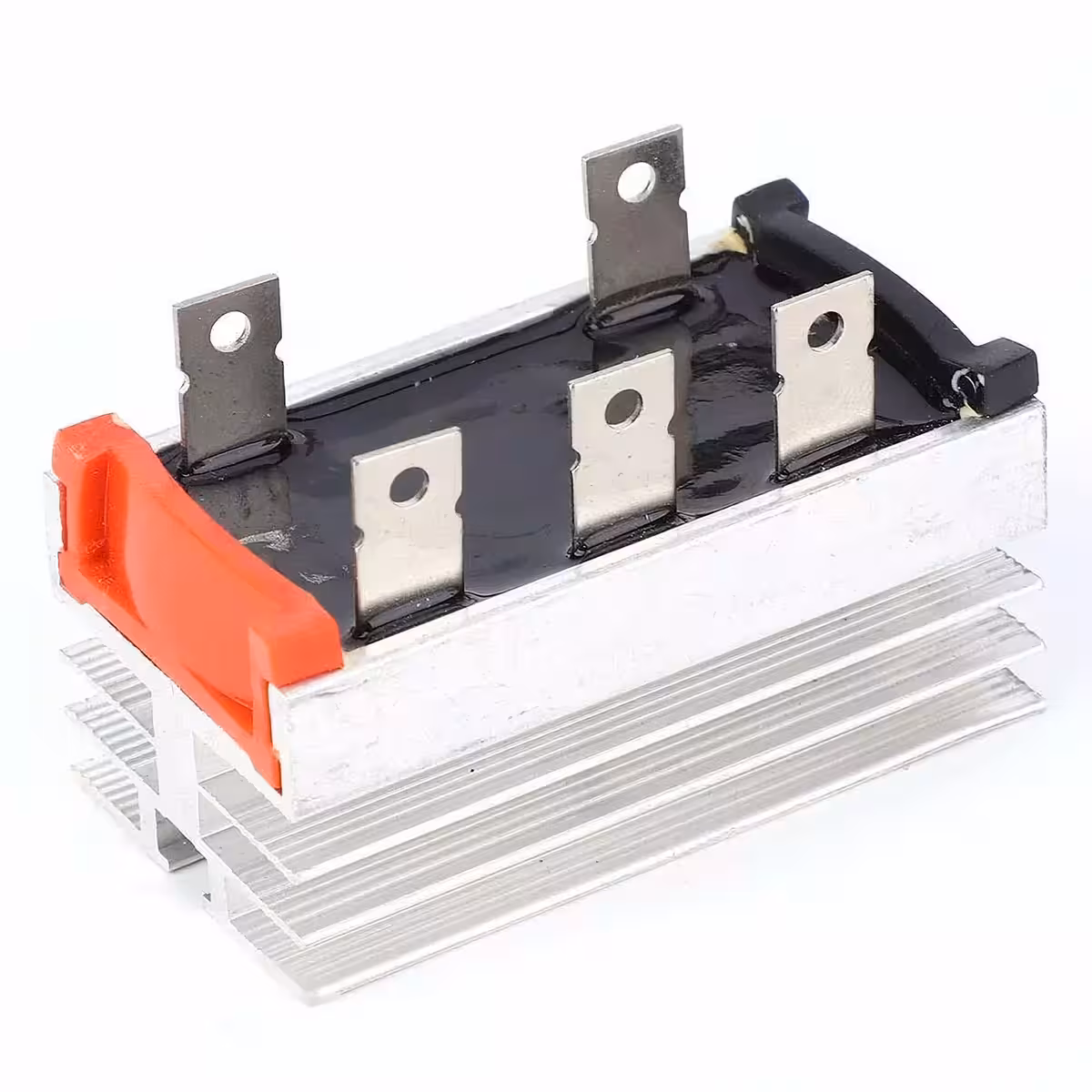

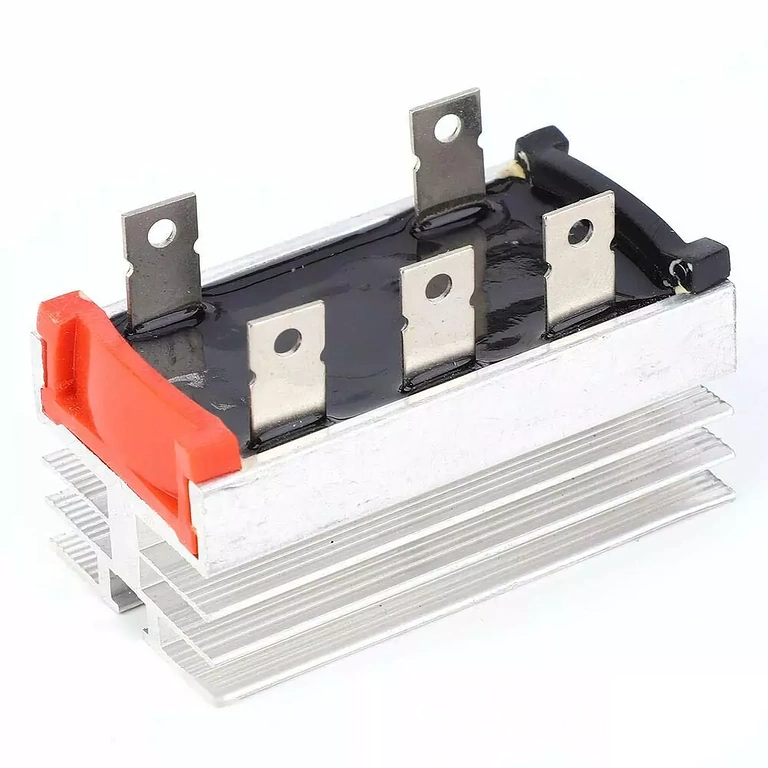

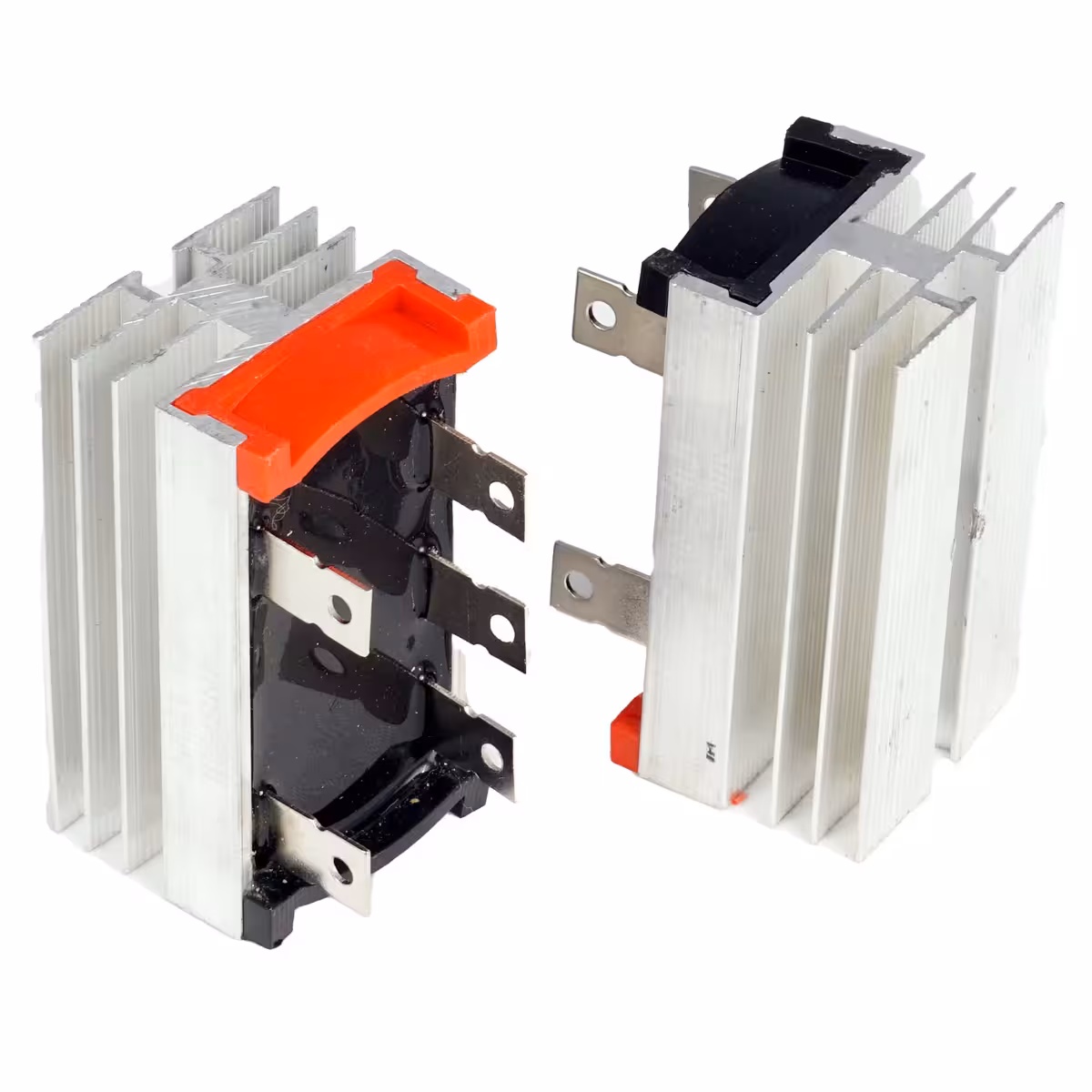

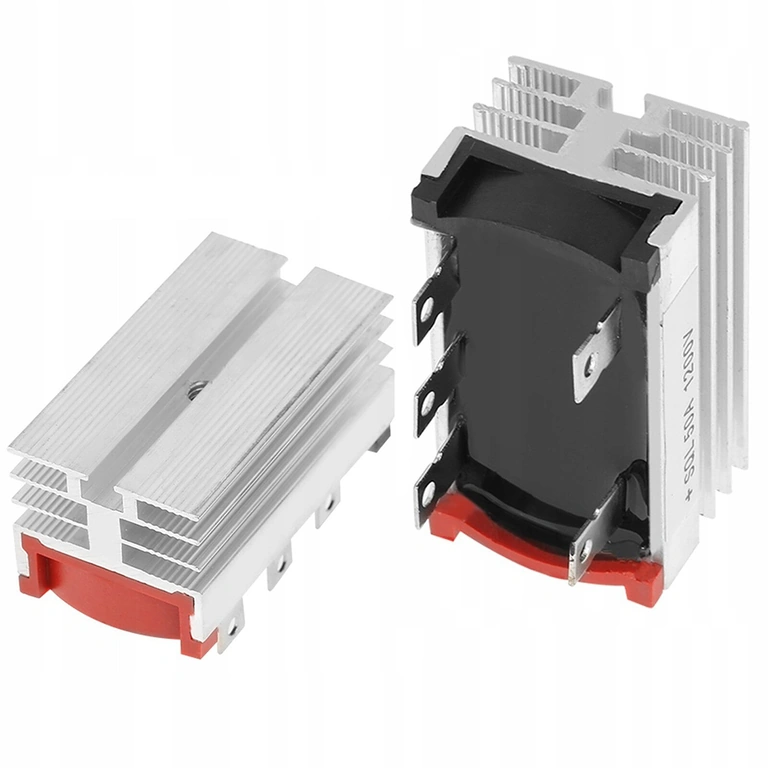

- Aluminiumhölje med dubbla funktioner — ger både mekaniskt skydd och fungerar som en passiv kylfläns; sänker diodernas arbetstemperatur utan behov av extra komponenter
- Betydligt lägre rippel än enfasbryggor — 6-diodskonfigurationen likriktar alla tre faser simultant, vilket resulterar i en betydligt jämnare DC-spänning

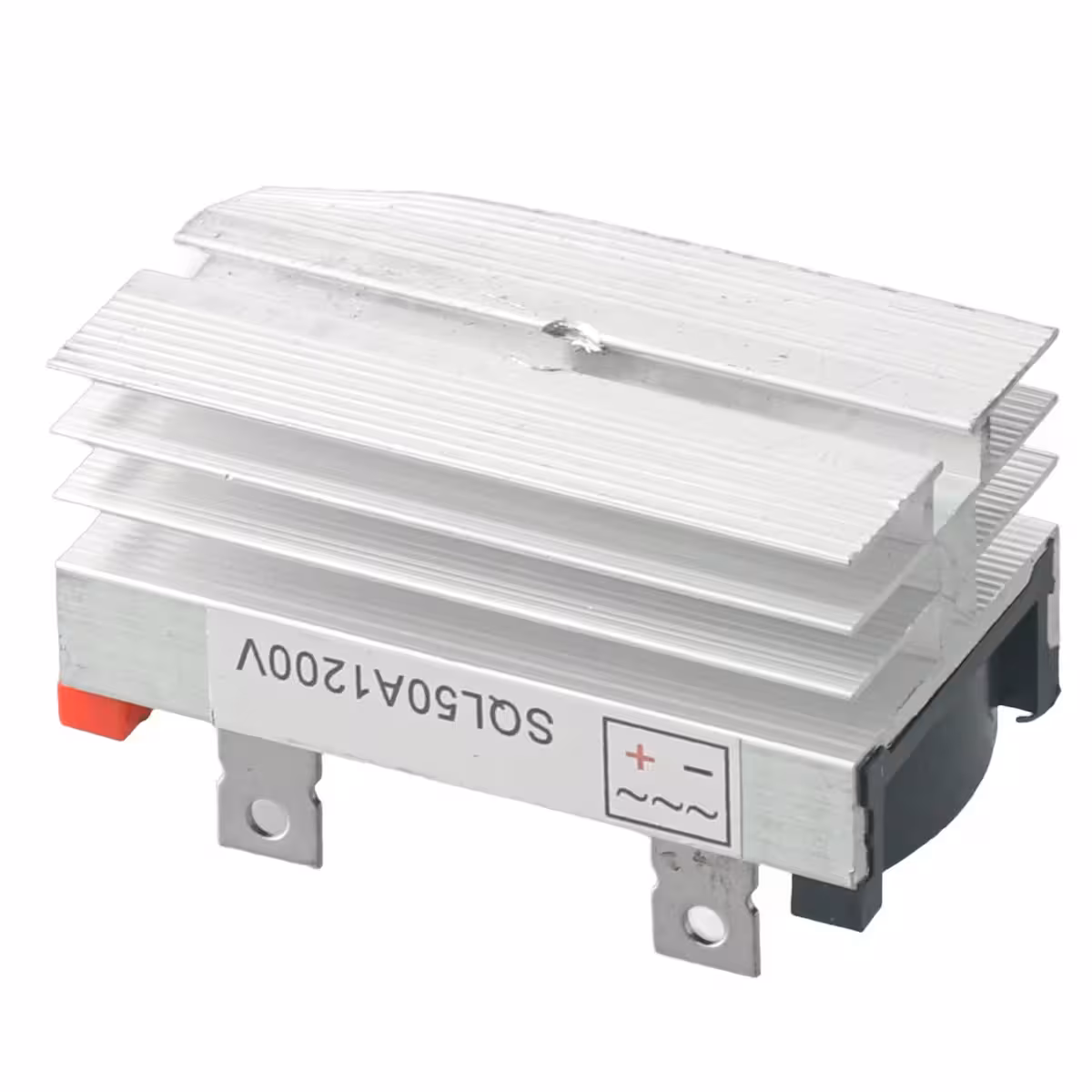

- Snabb montering — monteringshålet på 6 mm möjliggör direkt fixering på kylfläns eller kontrollpanel utan behov av specialadaptrar
- Beprövad mångsidighet — lämplig för trefasväxelriktare, industriella nätaggregat, VFD-enheter, svetsutrustning och solcellssystem med lagring
Detaljer och prestanda
Den klassiska 6-diodsbryggan likriktar samtliga tre faser i ett trefasnät, vilket ger en DC-spänning med minimalt rippel – redo att användas som ingångssteg för ytterligare LC- eller kapacitiva filter. För ett standard trefasnät på 400V (linjespänning) blir DC-utspänningen före filtrering cirka 540V DC.

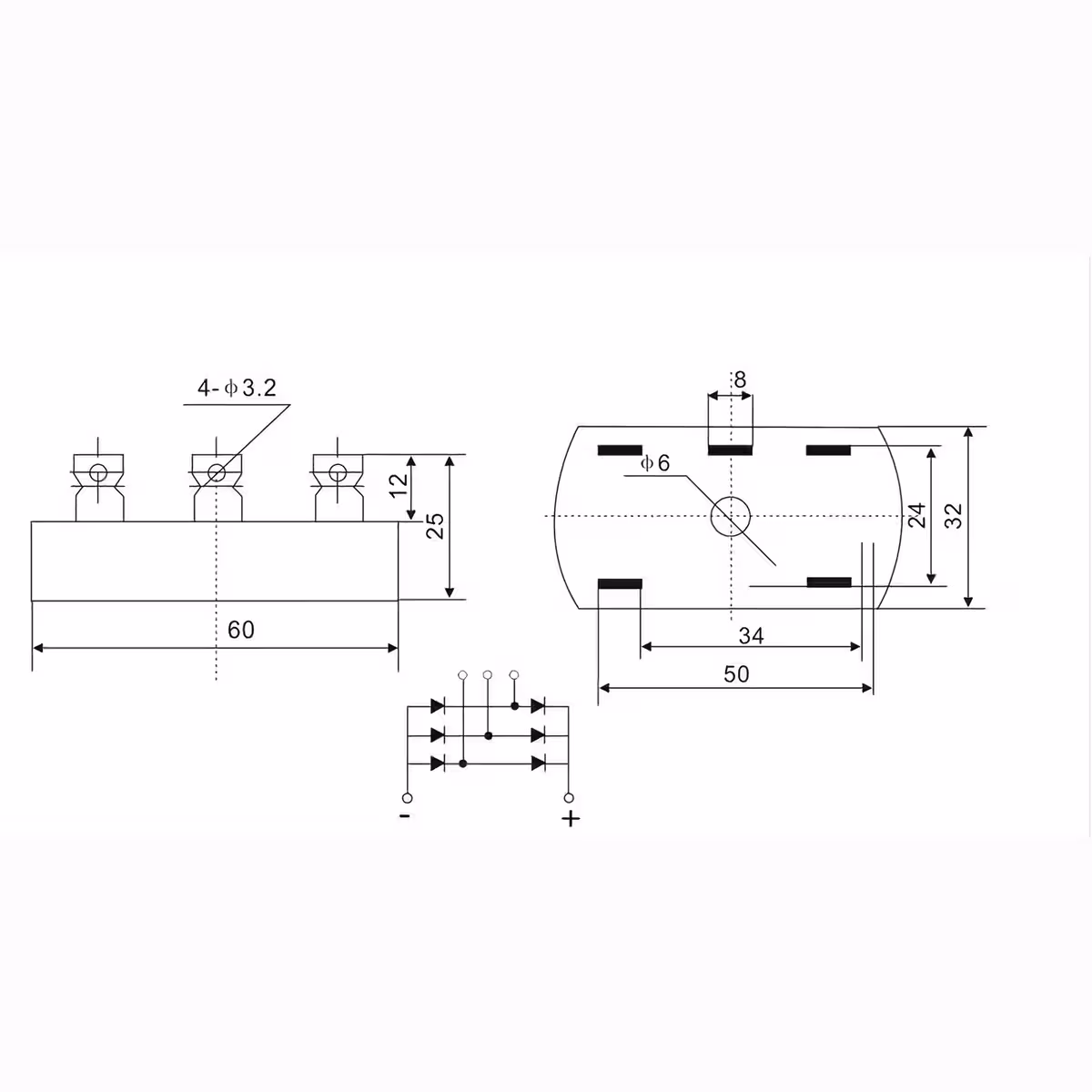

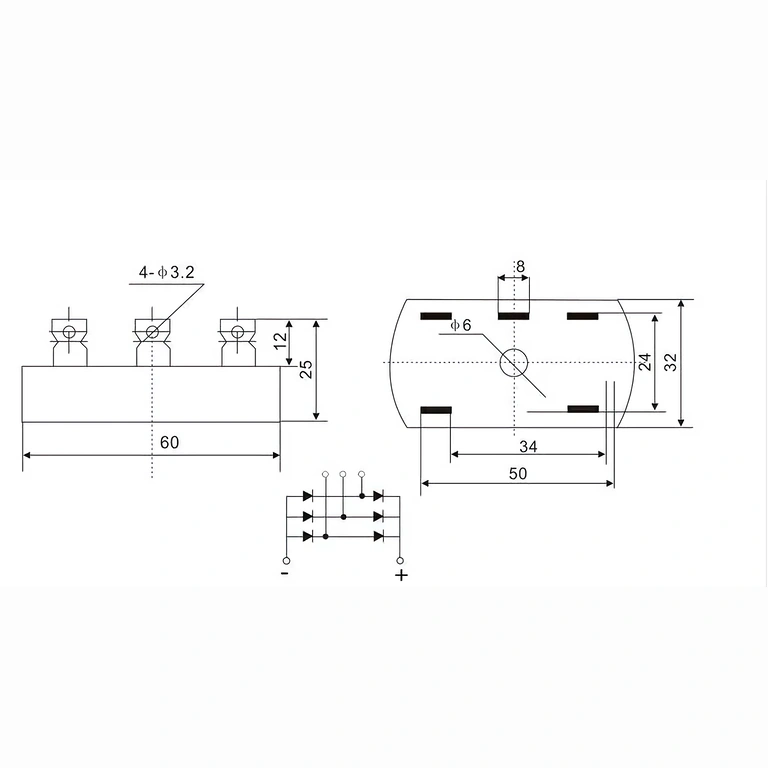

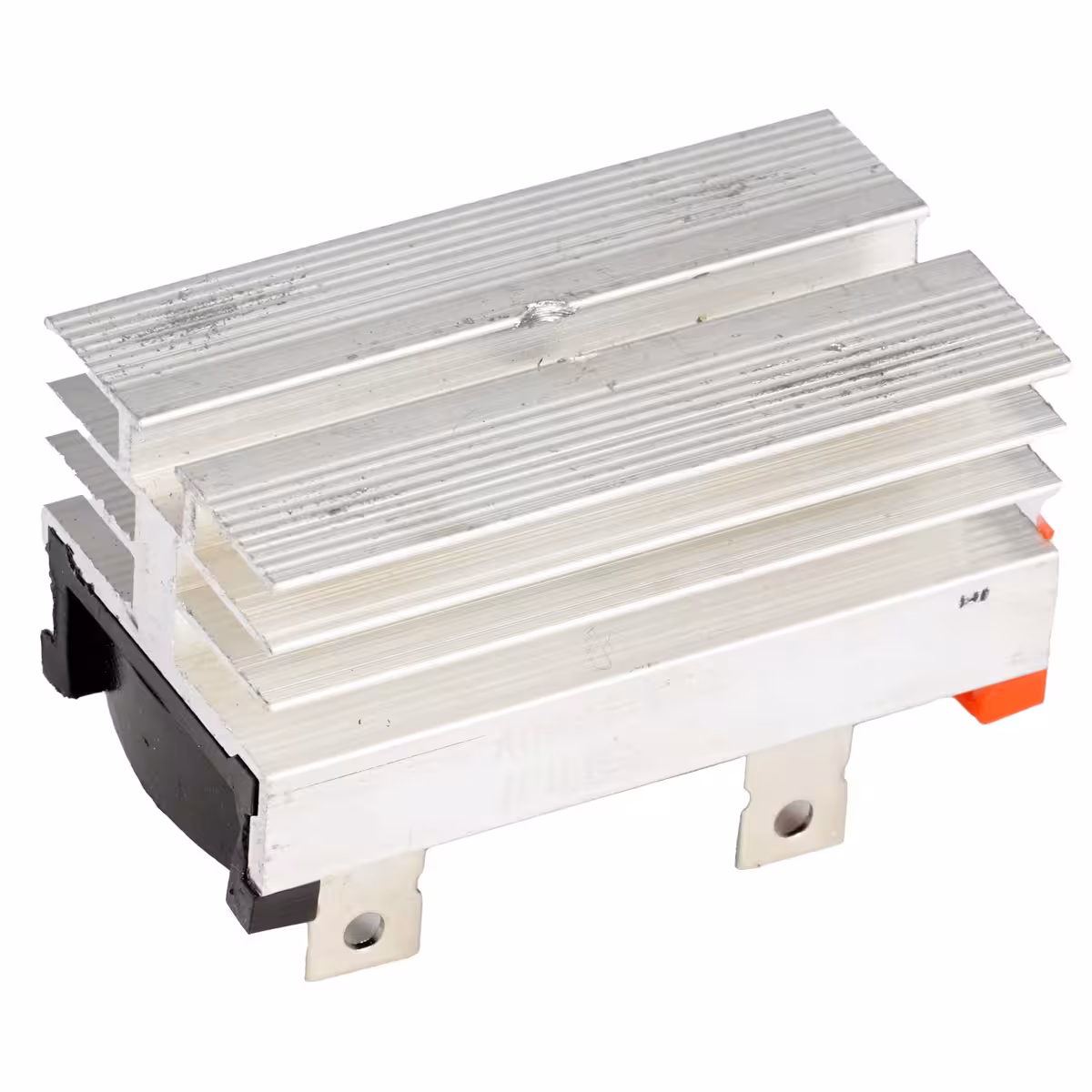

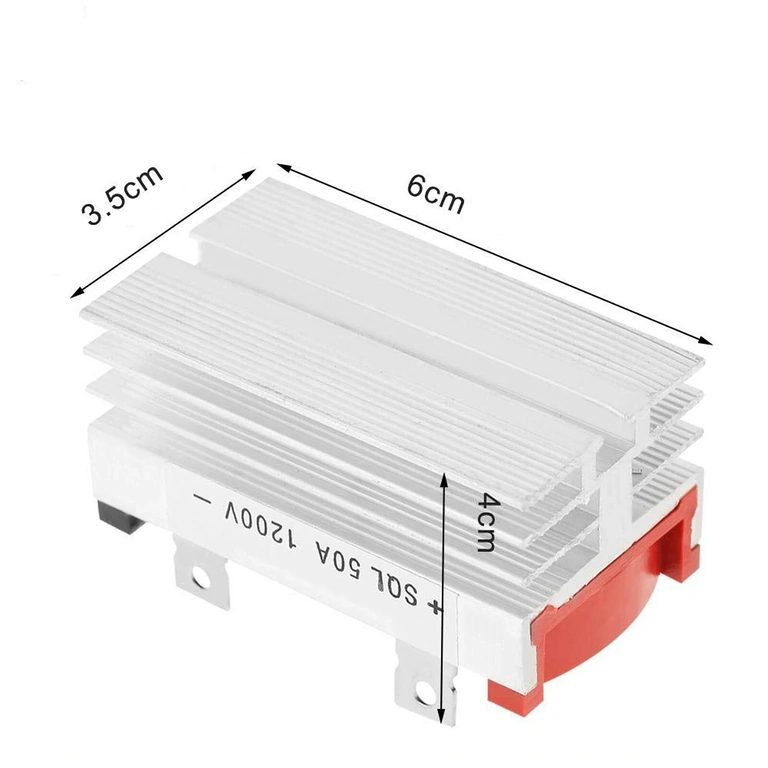

Med måtten 60 x 31 mm integreras enheten enkelt i elskåp, kompakta nätaggregat eller automationsutrustning där utrymmet är begränsat. Höljet i aluminium är inte bara strukturellt stabilt – det avleder effektivt värmen som genereras vid kontinuerlig drift, vilket förlänger komponenternas livslängd.
| Parameter | Värde / Detalj |
|---|---|
| Maxström | 50A |
| Maximal spärrspänning | 1200V |
| Likriktartyp | Trefasbrygga (6 dioder) |
| Material i hölje | Aluminium (passiv värmeavledning) |
| Färg | Silver |
| Dimensioner | 60 x 31 mm (ca) |
| Monteringshål | 6 mm (ca) |
| DC-utspänning (400V AC-linje) | ~540V DC (före filtrering) |
| Huvudsakliga användningsområden | Växelriktare, industriella nätaggregat, VFD, batteriladdare, solcellssystem |
Paketet innehåller
- 1 x Trefas likriktarbrygga 50A 1200V – aluminiumhölje
Vanliga frågor
Vad är den praktiska skillnaden mellan en enfas- och en trefasbrygga?
En trefasbrygga likriktar alla tre AC-faser samtidigt istället för bara en. Det konkreta resultatet är en DC-utspänning med betydligt lägre rippel, vilket ger en stabilare strömförsörjning till din utrustning utan behov av massiv extern filtrering.
Behöver jag en extern kylfläns?
Vid strömmar under 30-35A och intermittent drift klarar aluminiumhöljet värmeavledningen på egen hand. Vid strömmar nära 50A eller vid långvarig kontinuerlig drift rekommenderas en extern kylfläns eller forcerad luftkylning för att hålla temperaturen inom säkra gränser.
Hur ansluts likriktarbryggan korrekt?

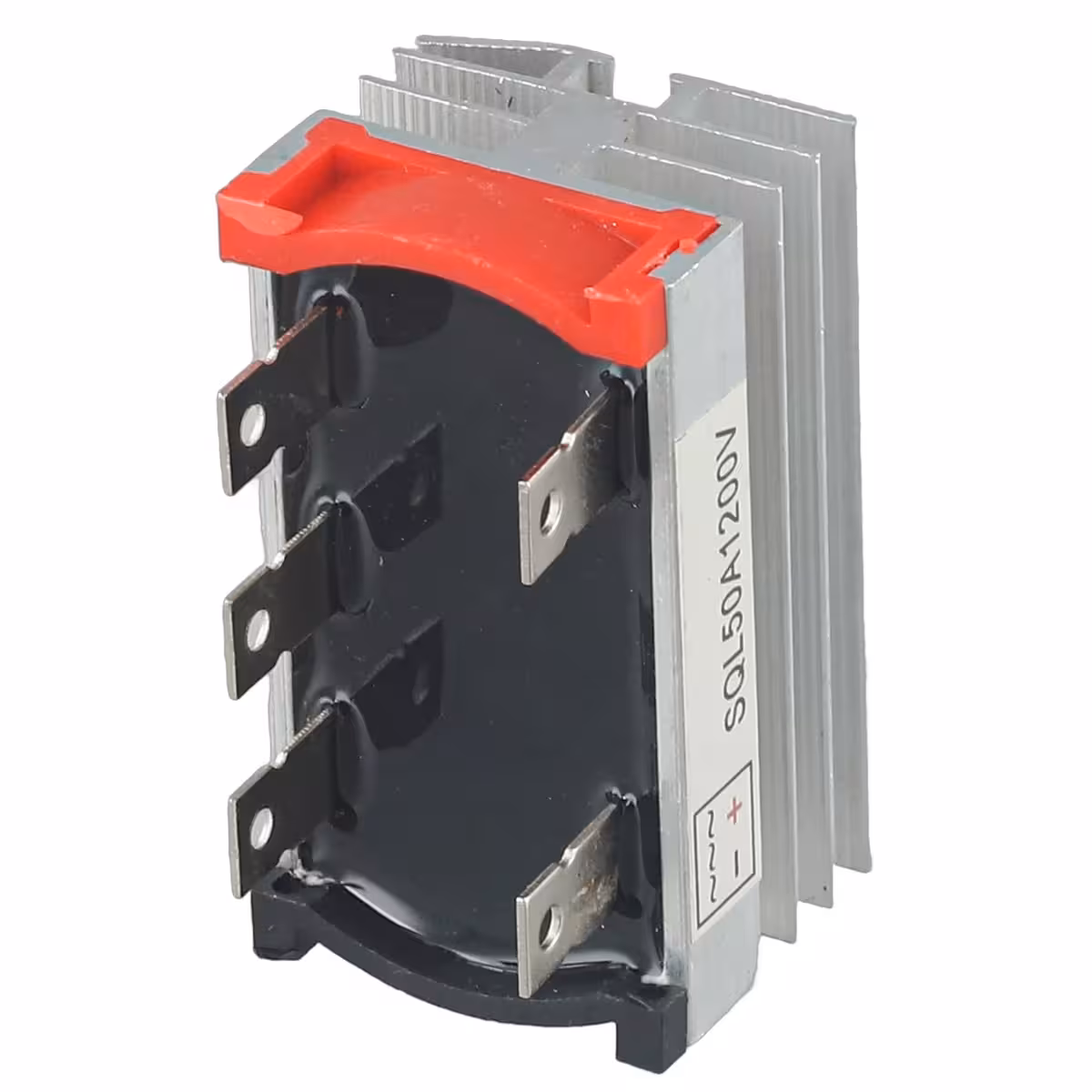

De tre ingångsterminalerna (A, B, C eller ~) ansluts till de tre faserna i trefasnätet. Terminalerna + och – utgör DC-utgången. Var noga med polariteten på utgången – felaktig inkoppling kan skada den anslutna utrustningen.
Fungerar den i solcellssystem med trefasväxelriktare?
Ja. Den är kompatibel med solcellssystem som använder trefasväxelriktare eller DC-DC-omvandlare som kräver ett likriktarsteg för den genererade AC-spänningen.
