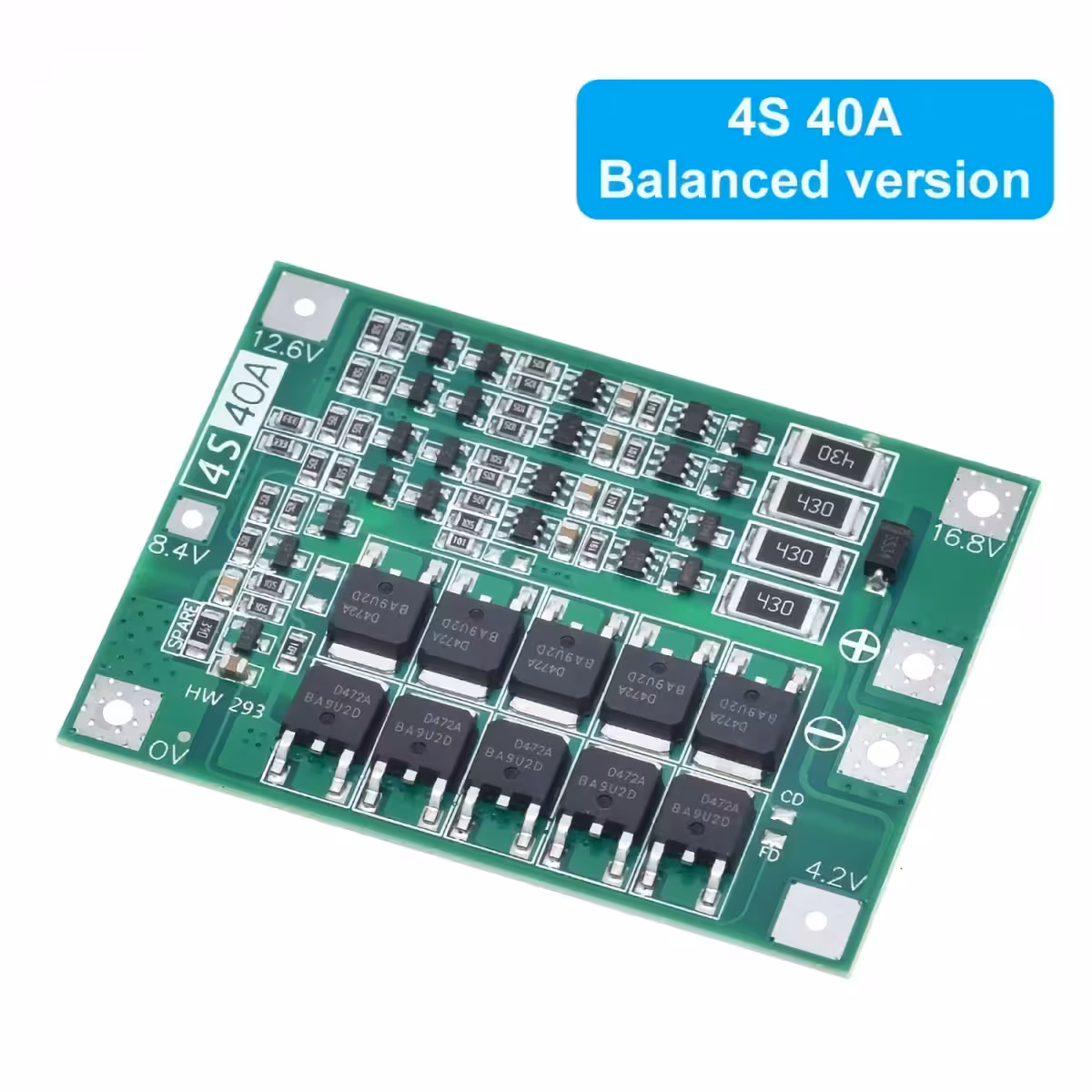

BMS 4S 40A med aktiv balansering – komplett skydd för dina 14.8V Li-Ion 18650-batteripack
Upplever du att batteriet tappar kraft i förtid? Det beror oftast inte på själva cellerna, utan på att de inte laddas eller balanseras korrekt. Med vår BMS 4S 40A-modul övervakas varje cell individuellt och energin fördelas automatiskt där den behövs bäst – helt utan manuell hantering.
Observera: Endast kompatibel med 4S Li-Ion-konfigurationer (14.8V nominell spänning). Fungerar ej med LiFePO4- eller NiMH-celler.
Varför välja denna modell? (Fördelar):
- Aktiv cellbalansering — när spänningsskillnaden överstiger 0.1V omdirigeras strömmen automatiskt istället för att gå förlorad som värme; cellerna når synkroniserat 4.2V ± 0.03V
- 40A kontinuerlig, 70A peak — klarar strömspikar från motorer i skruvdragare, drönare eller robotdammsugare utan att bryta strömmen

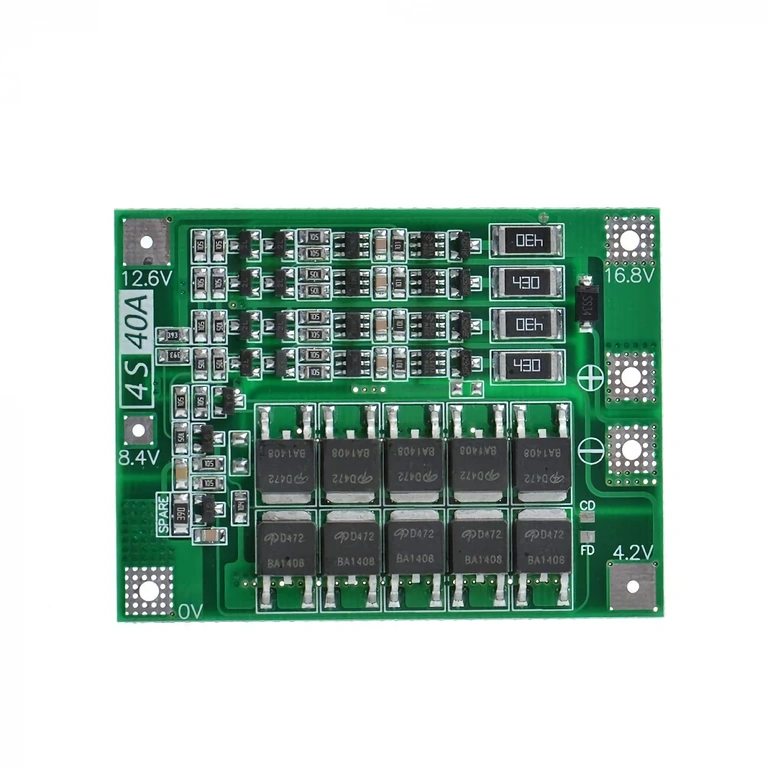

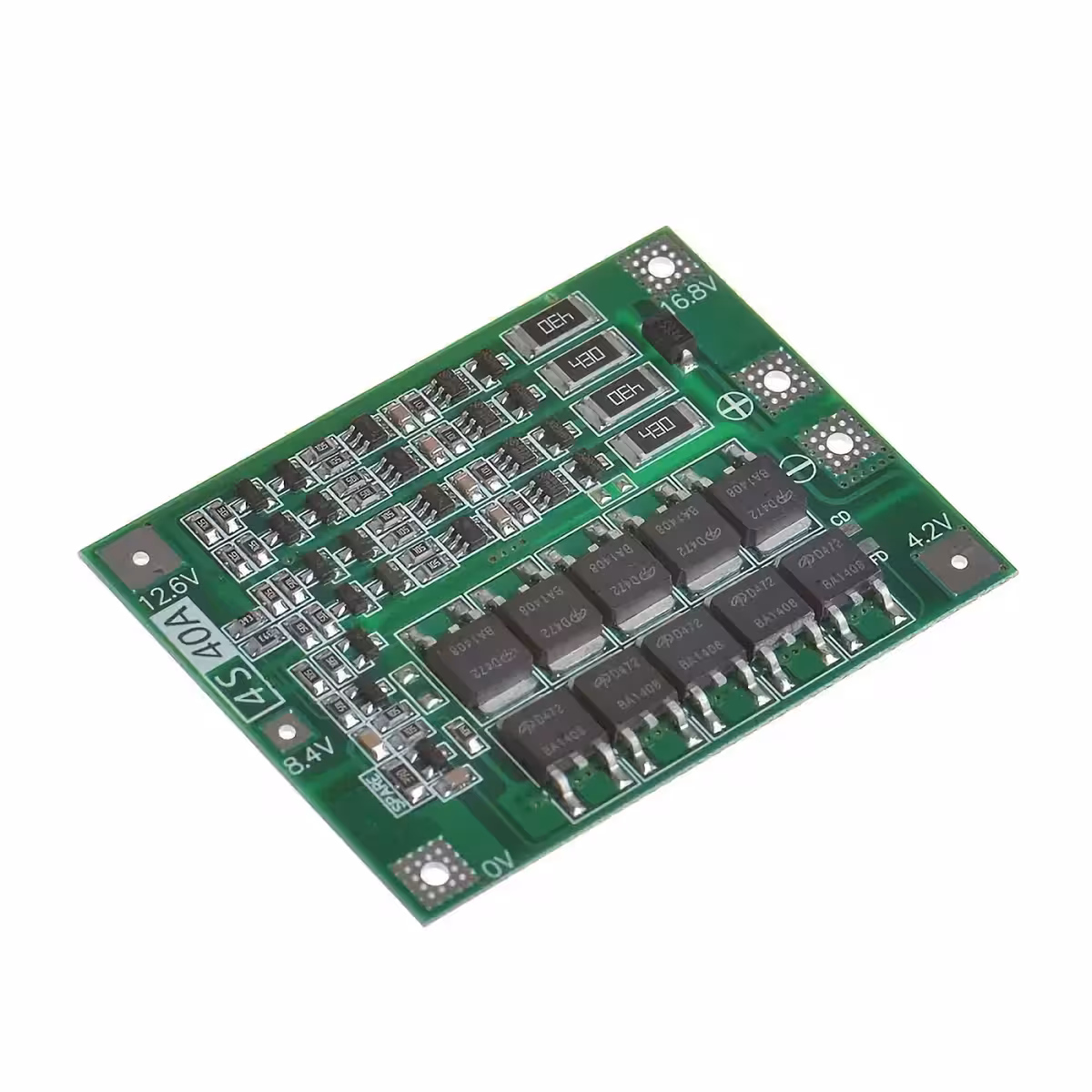

- 10 kraftfulla MOSFET-transistorer — ger lägre inre resistans och effektivare värmeavledning jämfört med standardmoduler med 6 MOSFETs
- Omedelbart kortslutningsskydd — MOSFET-kretsarna bryter på mikrosekunder för att skydda cellerna; modulen återställer sig själv automatiskt när felet är åtgärdat

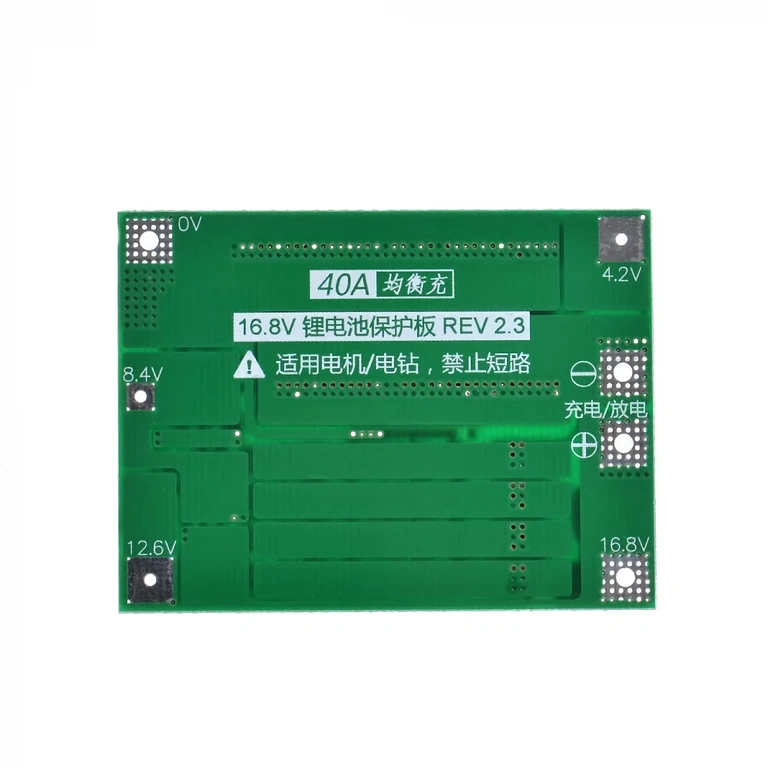

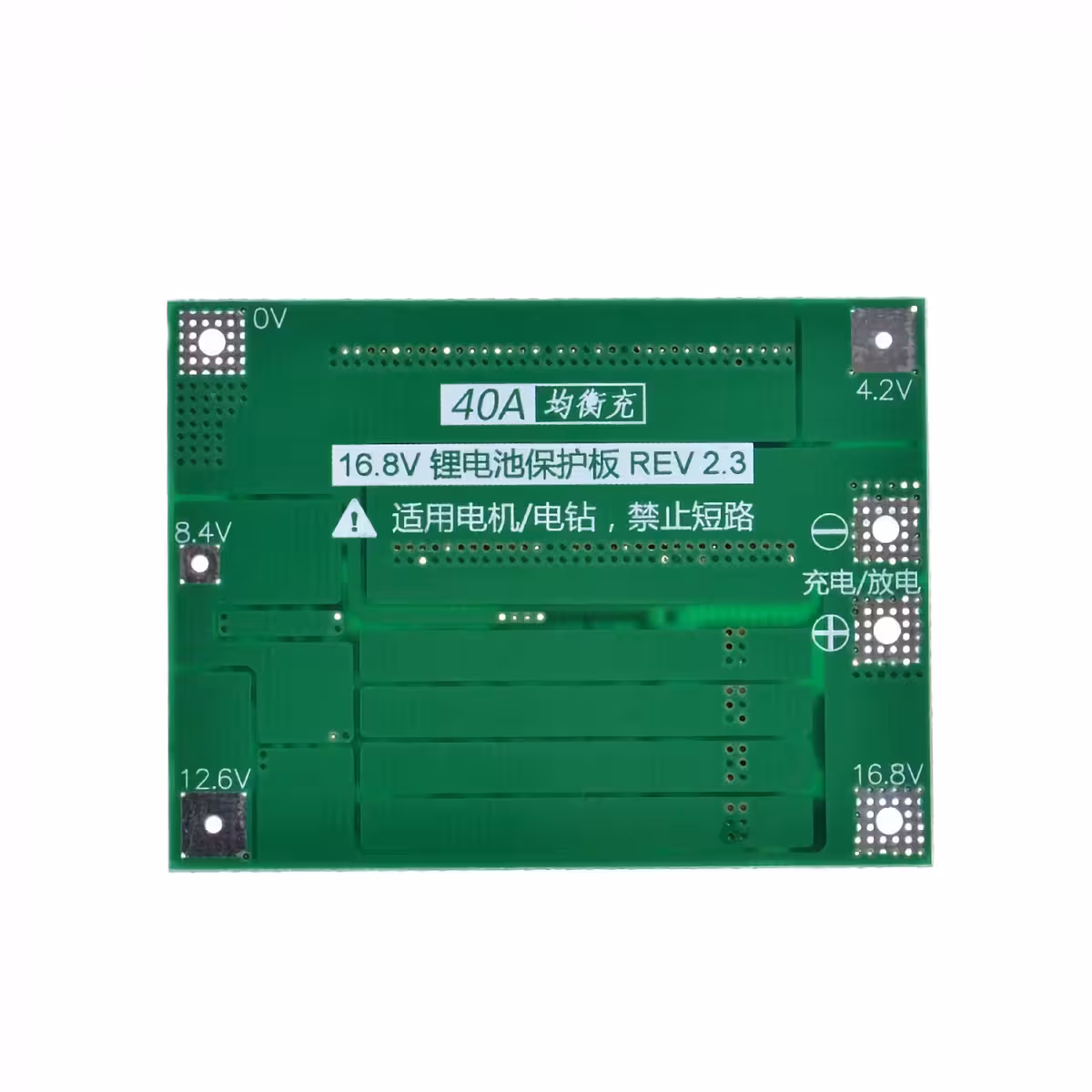

- Ultra-tunn design: 60 × 45 × 3.4 mm — får plats i de flesta batterihöljen utan behov av modifieringar
Tekniska detaljer och prestanda
Varje cell har en dedikerad styrenhet. När en cell laddas snabbare än de andra leds en ström på 100 mA vid 4.2V genom ett balanseringsmotstånd. Vid urladdning ser modulen till att ingen cell faller under 3.2V ± 0.1V, vilket är den kritiska gränsen för att förhindra att Li-Ion-kemin bryts ned. Modulen hanterar en kontinuerlig laddström på upp till 20A med en inspänning mellan 16.8V och 18.1V DC.
| Parameter | Värde / Detalj |
|---|---|
| Inspänning (laddning) | 16.8V – 18.1V DC |
| Max laddström | 20A (kontinuerlig) |
| Max urladdningsström | 40A (kontinuerlig), 70A (peak) |
| Max spänning per cell | 4.2V ± 0.03V |
| Min spänning per cell | 3.2V ± 0.1V |
| Antal MOSFETs | 10 |
| Balanseringsström | 100 mA vid 4.2V |
| Integrerade skydd | Överladdning, djupurladdning, kortslutning, överström, balansering |
| Dimensioner | 60 × 45 × 3.4 mm |
| Kompatibel konfiguration | 4S Li-Ion 18650 (14.8V nominell) |
Paketet innehåller
- 1× BMS 4S 40A-modul med aktiv balansering
Vanliga frågor
Kan jag använda denna BMS med LiFePO4-celler?
Nej. Modulen är kalibrerad för Li-Ion med en maxspänning på 4.2V per cell. LiFePO4-celler har en annan spänningsprofil (max 3.6V) och kräver en dedikerad BMS för att undvika överladdning och skador.
Vilken laddare bör jag använda?
Använd en CC/CV-laddare med en utspänning på exakt 16.8V och en strömstyrka på upp till 20A. Alla standardladdare för 4S Li-Ion-batteripack med 16.8V utgång fungerar direkt.
Fungerar den till skruvdragare eller drönare?
Ja. Med en kontinuerlig belastning på 40A och 70A i peak-ström klarar modulen enkelt de snabba effekttoppar som uppstår i elverktyg och drönarmotorer utan att aktivera skyddskretsen.
Vad händer vid kortslutning?
MOSFET-transistorerna bryter strömmen omedelbart för att skydda dina celler. När kortslutningen är åtgärdad och batteriet återansluts, återgår modulen automatiskt till normal drift – ingen manuell reset krävs.

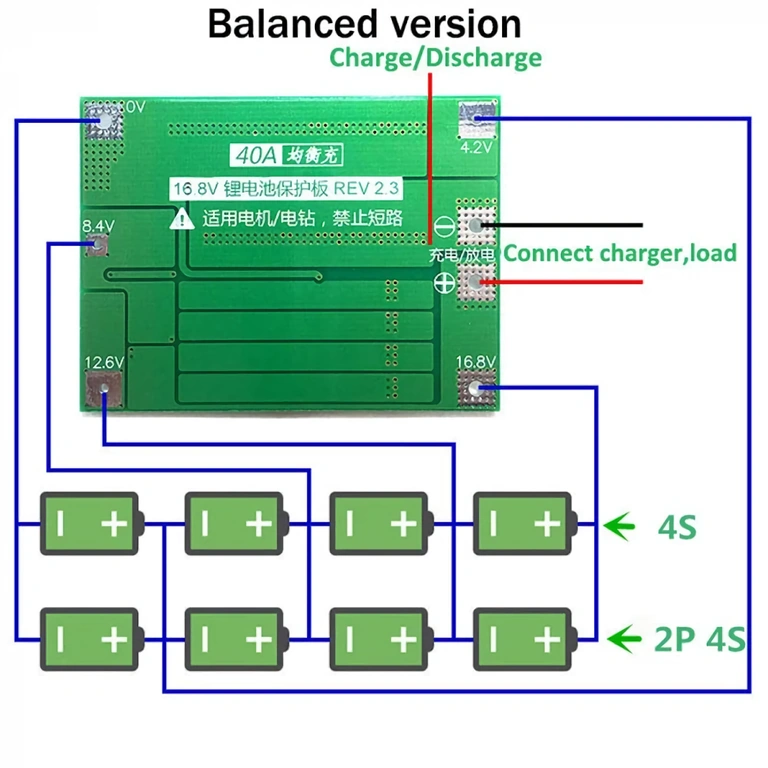

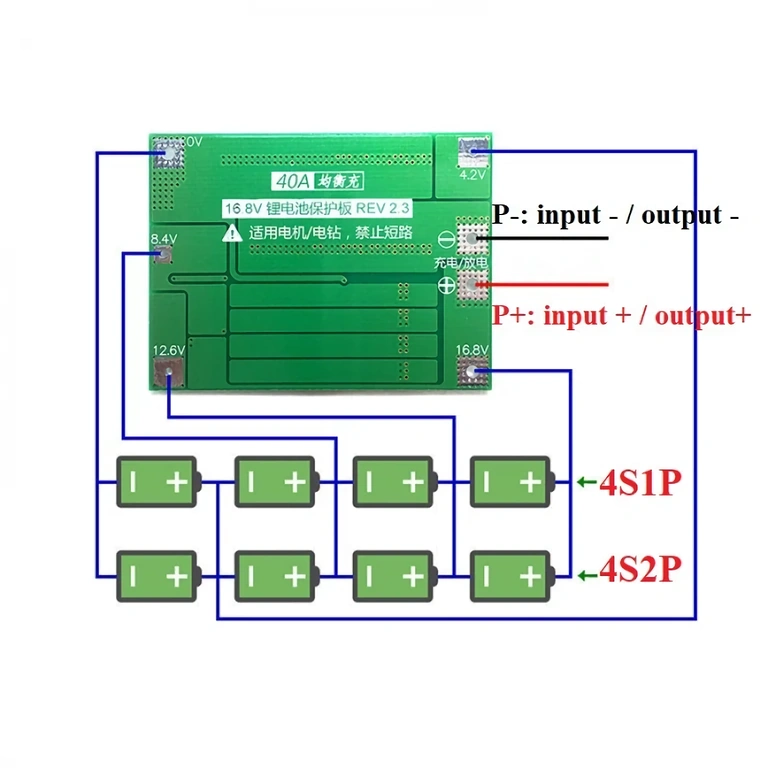

Kan jag parallellkoppla celler (t.ex. 4S2P)?
Ja. Du kan öka kapaciteten genom att bygga 4S2P- eller 4S3P-konfigurationer, så länge den totala urladdningsströmmen inte överstiger 40A kontinuerligt. Balanseringen fungerar korrekt oavsett antal parallellkopplade celler.
