BMS 5S 100A 21V – Komplett skydd för dina Li-Ion 18650-batteripack
När du bygger egna batteripack är säkerheten A och O. Du vill inte riskera att förstöra dina celler på grund av överladdning eller en plötslig kortslutning. Detta BMS 5S 100A 21V arbetar i bakgrunden och griper in omedelbart innan problem uppstår. Modulen övervakar varje cell individuellt, balanserar spänningen automatiskt och bryter kretsen på mikrosekunder om något avviker.
Observera: BMS-modulen inkluderar inte 18650-batterier, dessa köps separat. Modulen är även kompatibel med 3S- och 4S-konfigurationer.
Varför välja denna modell? (Fördelar):
- 100A toppström — klarar höga startströmmar i elverktyg och drönare utan att koppla ifrån vid belastning.
- Passiv balansering vid 60mA — jämnar ut spänningen mellan de 5 cellerna i realtid för maximal kapacitet och längre livslängd på batteripaketet.

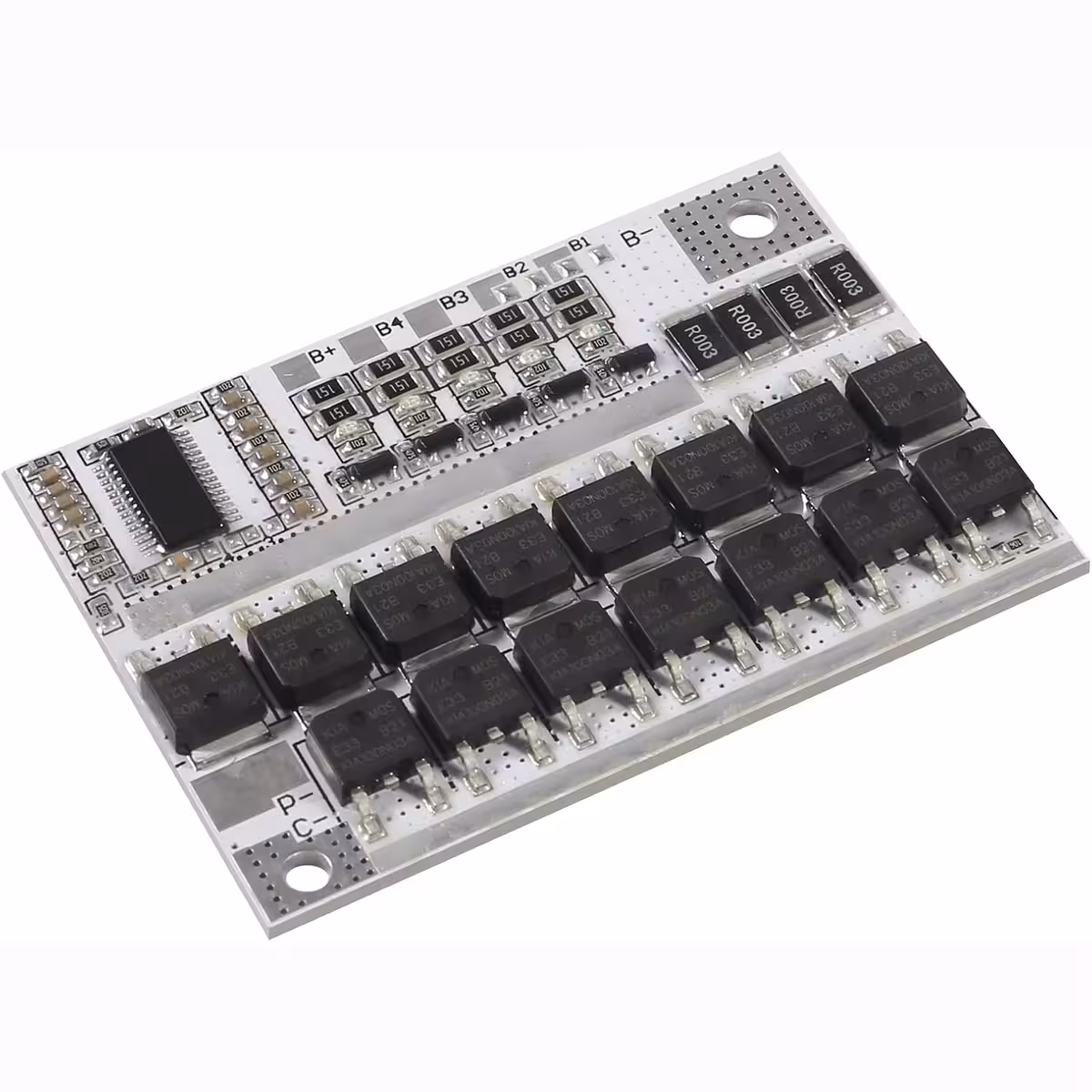

- 4-vägs skydd — inbyggt skydd mot överladdning, djupurladdning, överström och kortslutning.

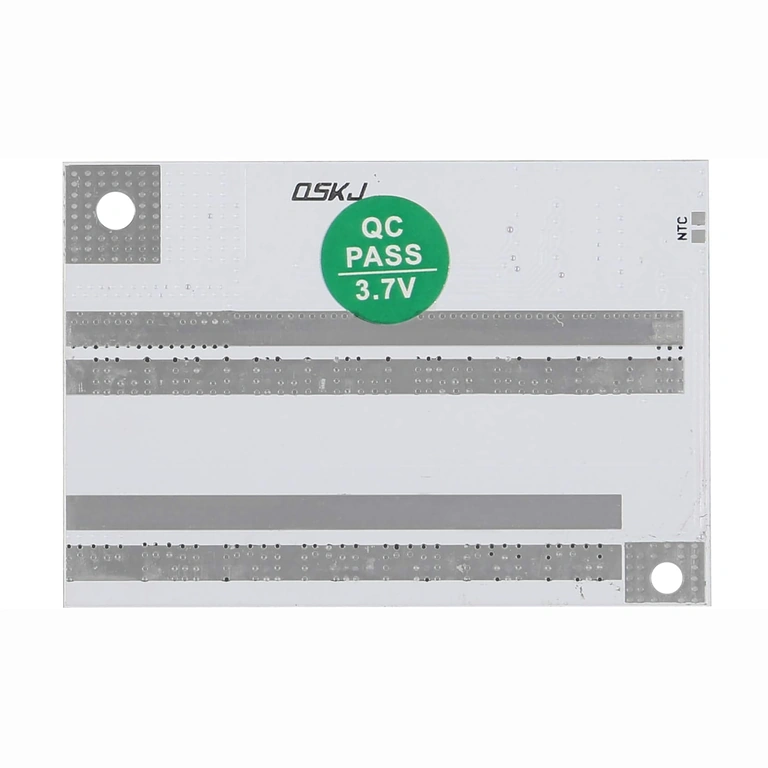

- Kompakt profil (3,4 mm) — får plats i trånga utrymmen, perfekt för DIY-powerbanks eller RC-fordon.
- Flexibel användning — fungerar utmärkt även för 3S (11,1V) och 4S (14,8V) utöver 5S (21V).
Detaljer och prestanda
Kretsen är utrustad med kraftfulla MOSFETs dimensionerade för 80A kontinuerlig urladdning och 60A kontinuerlig laddning, vilket säkerställer stabil drift utan överhettning vid normal användning. Brytspänningen per cell är inställd på 4,25V vid laddning och 3,00V vid urladdning, vilket skyddar Li-Ion-kemin mot förtida degradering.
Passiv balansering fungerar genom att avleda överskottsspänning från de mest laddade cellerna, vilket säkerställer att hela paketet når full kapacitet jämnt. Kortslutningsskyddet reagerar på mikrosekunder – betydligt snabbare än en mekanisk säkring.
| Parameter | Värde / Detalj |
|---|---|
| Batterikompatibilitet | Li-Ion 18650 (5S-konfiguration) |
| Nominell spänning | 21V (5 x 4,2V) |
| Kontinuerlig laddström | 60A |
| Kontinuerlig urladdningsström | 80A |
| Toppström | 100A |
| Maxspänning per cell | 4,25 ± 0,05V |
| Minspänning per cell | 3,00 ± 0,025V |
| Balanseringsström | 60mA (passiv) |
| Kortslutningsskydd | Ja |
| Överladdningsskydd | Ja |
| Djupurladdningsskydd | Ja |
| Kompatibel med 3S / 4S | Ja |

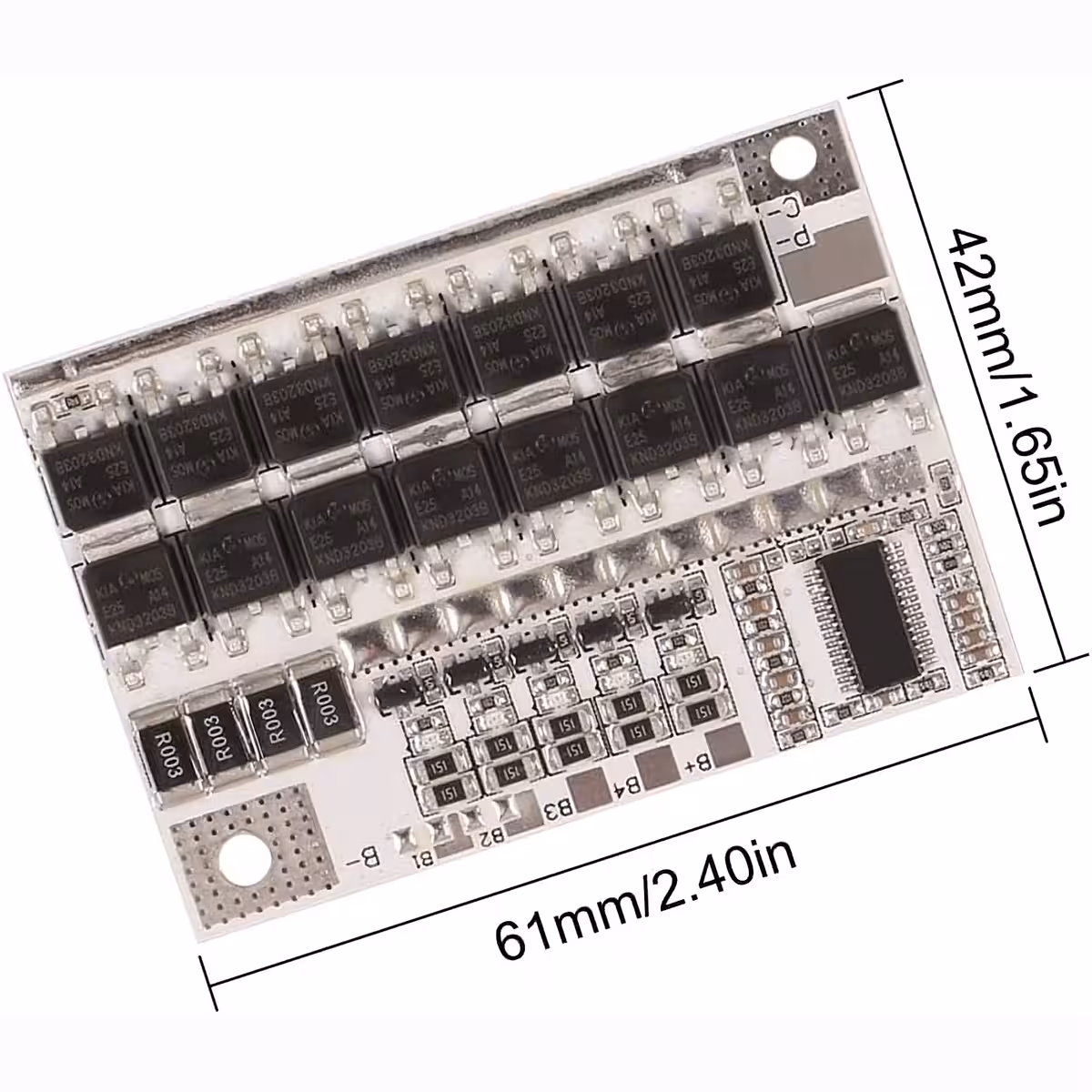

| Dimensioner | 62 x 42 x 3,4 mm |
Paketet innehåller
- 1x BMS 5S 100A 21V-modul
Vanliga frågor
Kan jag använda detta BMS med Li-Po-celler istället för Li-Ion 18650?
Tekniskt sett ja, då Li-Po har samma spänningsprofil (3,7V nominellt / 4,2V max per cell). Kontrollera dock alltid dina specifika cellers datablad innan anslutning, då vissa Li-Po-typer kan ha avvikande tröskelvärden.
Vad händer vid en kortslutning?
Modulen känner av överströmmen på mikrosekunder och bryter omedelbart urladdningskretsen för att skydda både batterier och ansluten utrustning. När felet är åtgärdat återställs modulen automatiskt eller manuellt beroende på version.
Fungerar den med färre än 5 celler i serie?
Ja, modulen stöder även 3S (11,1V) och 4S (14,8V) med fullt skydd och balansering. Du behöver inte olika moduler för olika konfigurationer.
Behövs kylfläns vid höga strömmar?
Vid kontinuerlig användning under 80A och normal rumstemperatur fungerar modulen stabilt utan extra kylning. Om du ofta ligger nära 100A i toppström rekommenderas god ventilation eller en liten kylfläns på MOSFET-komponenterna för att förlänga livslängden.
Kan jag ladda och ladda ur samtidigt via samma anslutning?

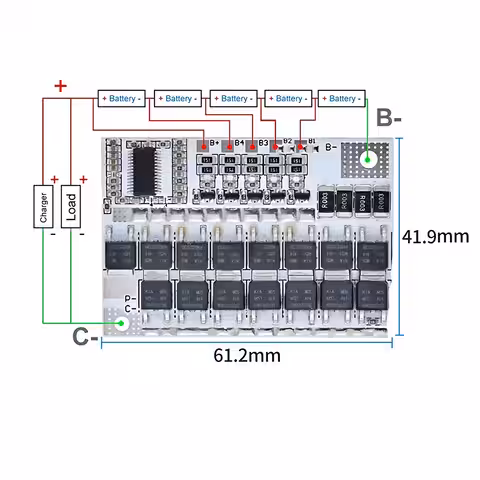

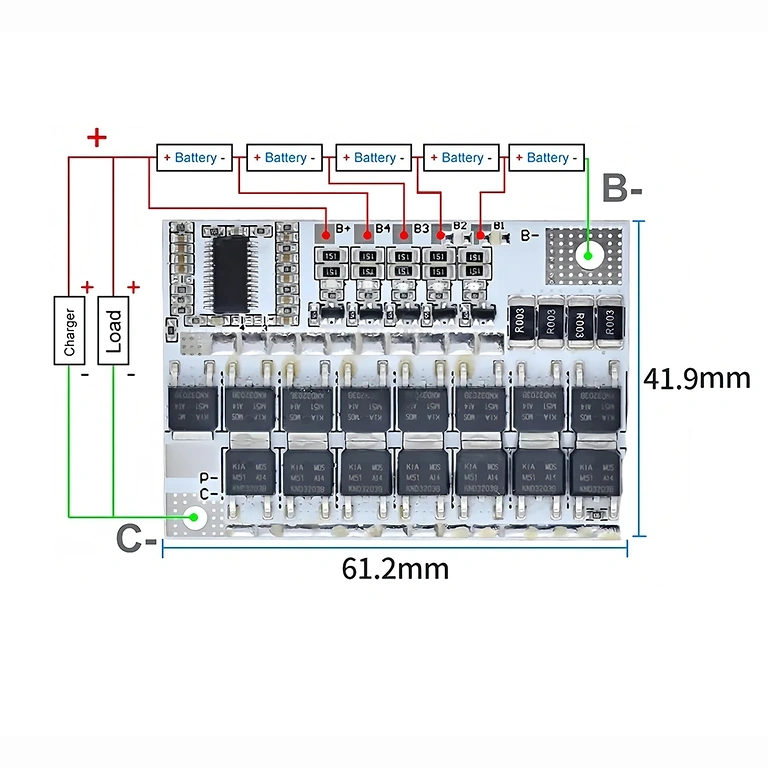

Ja, denna modell använder en konfiguration med gemensam port för både laddning och urladdning. Se kopplingsschemat i den tekniska dokumentationen för korrekt anslutning av laddare och last.
