DC-DC Step Down-modul 20A 300W CC/CV — Effektiv spänningsomvandling med exakt kontroll
Behöver du sänka spänningen från ett 24V-batteri till 12V, ladda LiPo-batterier eller strömförsörja en Raspberry Pi från ett bilbatteri? En traditionell linjär regulator omvandlar spänningsskillnaden till ren värme, men med denna DC-DC step down-modul på 20A och 300W får du en verkningsgrad på upp till 96% — vilket innebär att nästan all energi går till din utrustning istället för att gå förlorad som värme.
Notera: Den maximala strömstyrkan är 20A, men för kontinuerlig drift rekommenderas en belastning på ≤15A. Vid stora skillnader mellan in- och utspänning bör belastningen minskas och aktiv kylning användas.
Varför välja denna modell? (Fördelar):
- Hög verkningsgrad (95–96%) — Vid 24V till 12V/20A genereras under 6W värme, jämfört med ca 120W i en linjär regulator.
- Dubbla MOSFETs (75V/80A) + Low ESR-kondensatorer — Ger ett rippel på ≤50mV, vilket gör spänningen stabil nog för känslig digital elektronik.
- Oberoende CV- och CC-reglering — Separata potentiometrar för spänning (1.2–36V) och strömbegränsning (0.2–20A) utan att de påverkar varandra.
- Automatiskt kortslutningsskydd — Återställer sig själv när felet är åtgärdat, utan behov av manuell återställning eller byte av säkringar.
- Kraftiga 30A-skruvterminaler och ON/OFF-brytare — Enkel och säker anslutning utan lödning eller extra adaptrar.

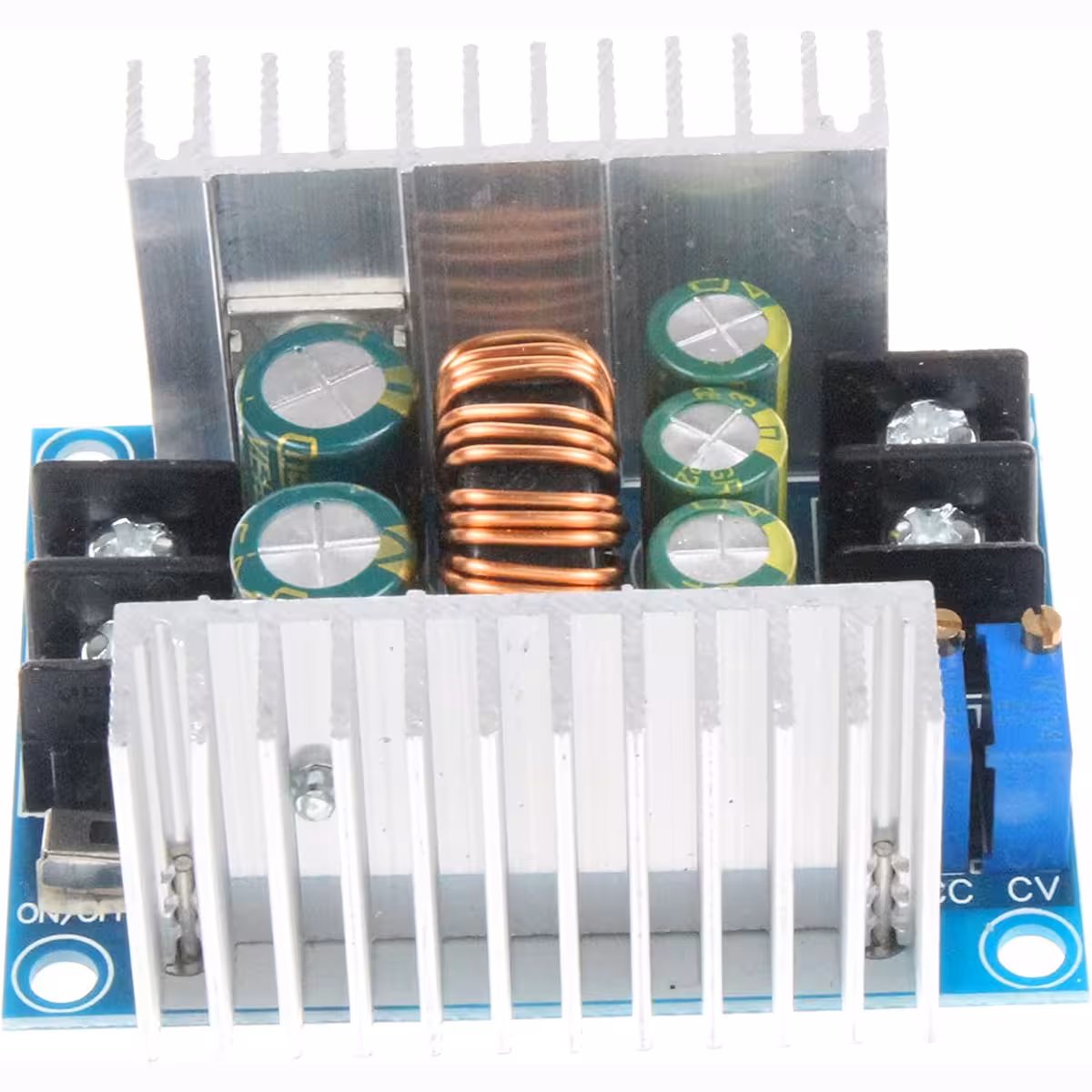

- Dubbla kylflänsar — Tillräcklig passiv kylning upp till 10–12A; förberedd för montering av fläkt vid belastning över 15A.
- EN-pinne (enable) för extern styrning — Möjliggör av/på-styrning via logisk signal, perfekt för automation och mikrokontrollers.
Prestanda och tekniska detaljer

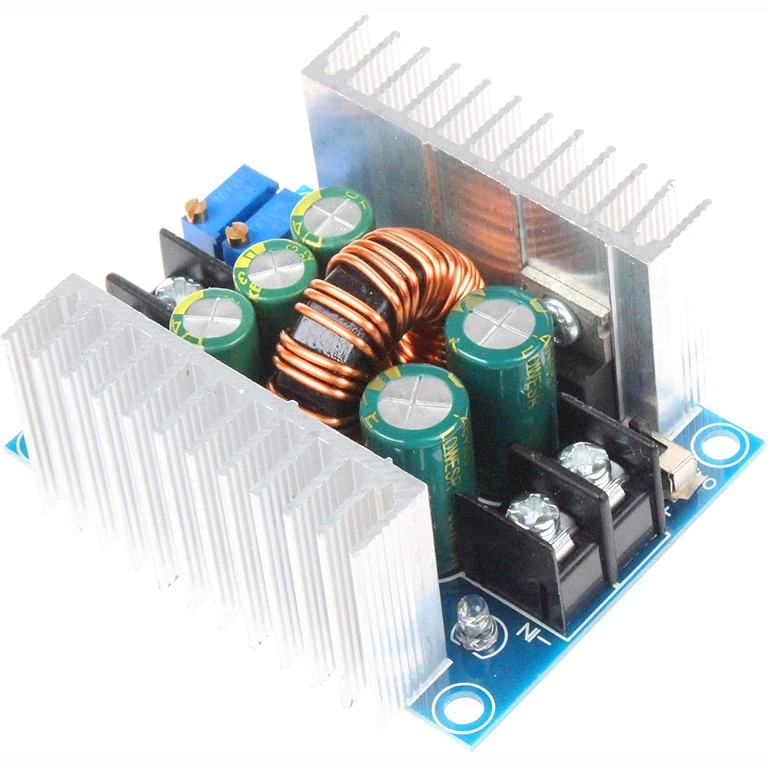

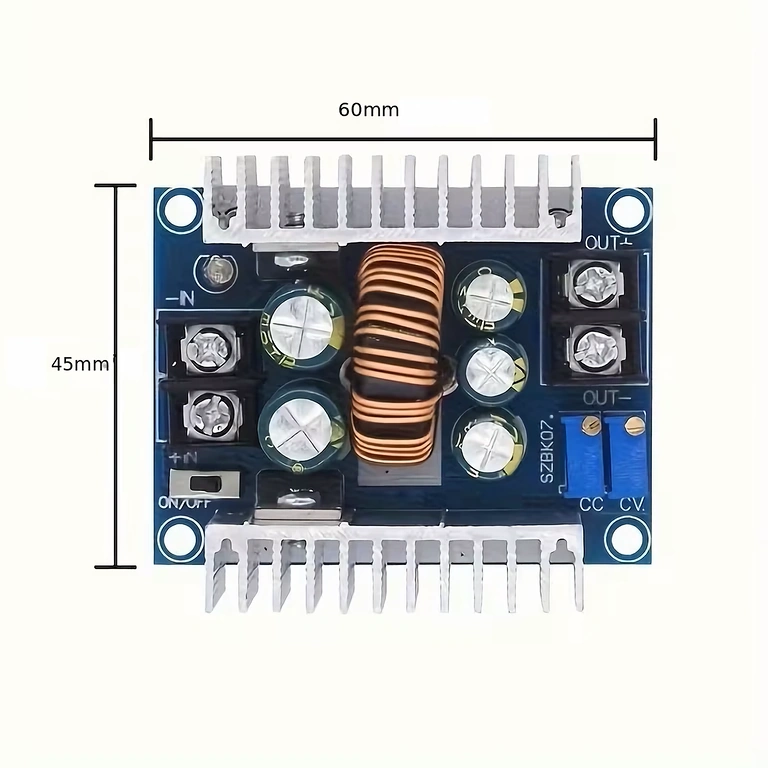

Modulens synkrona buck-topologi med dubbla 75V/80A MOSFETs säkerställer snabb switchning och minimala förluster. Low ESR-kondensatorerna håller ripplet under 50mV, vilket är tillräckligt rent för Arduino, IoT-moduler eller mindre ljudkretsar. Det breda inspänningsområdet (6V–40V DC, rekommenderat 10–40V) gör den kompatibel med LiPo-batterier, labbaggregat, solpaneler samt 12V- och 24V-system i fordon. Med måtten 60 × 53 × 27 mm är den enkel att bygga in i kompakta höljen.
| Parameter | Värde / Detalj |
|---|---|
| Inspänning | DC 6V – 40V (rekommenderat 10V – 40V) |
| Utspänning | DC 1.2V – 36V steglöst justerbar (rekommenderat <32V) |
| Utström | Max 20A (rekommenderat ≤15A kontinuerligt) |
| Max effekt | 300W |
| Verkningsgrad | ~95–96% (vid 24V→12V/20A) |
| Utgångsrippel | ≤50mV |
| Komponenter | Dubbla 75V/80A MOSFETs, Low ESR-kondensatorer |
| Skydd | Självåterställande kortslutningsskydd, CC-strömbegränsning |
| Anslutning | 30A-skruvterminaler |
| Styrning | CV- och CC-potentiometrar, ON/OFF-brytare, EN-pinne |
| Mått | 60 × 53 × 27 mm |
| Topologi | Synkron Buck Converter (step down) |

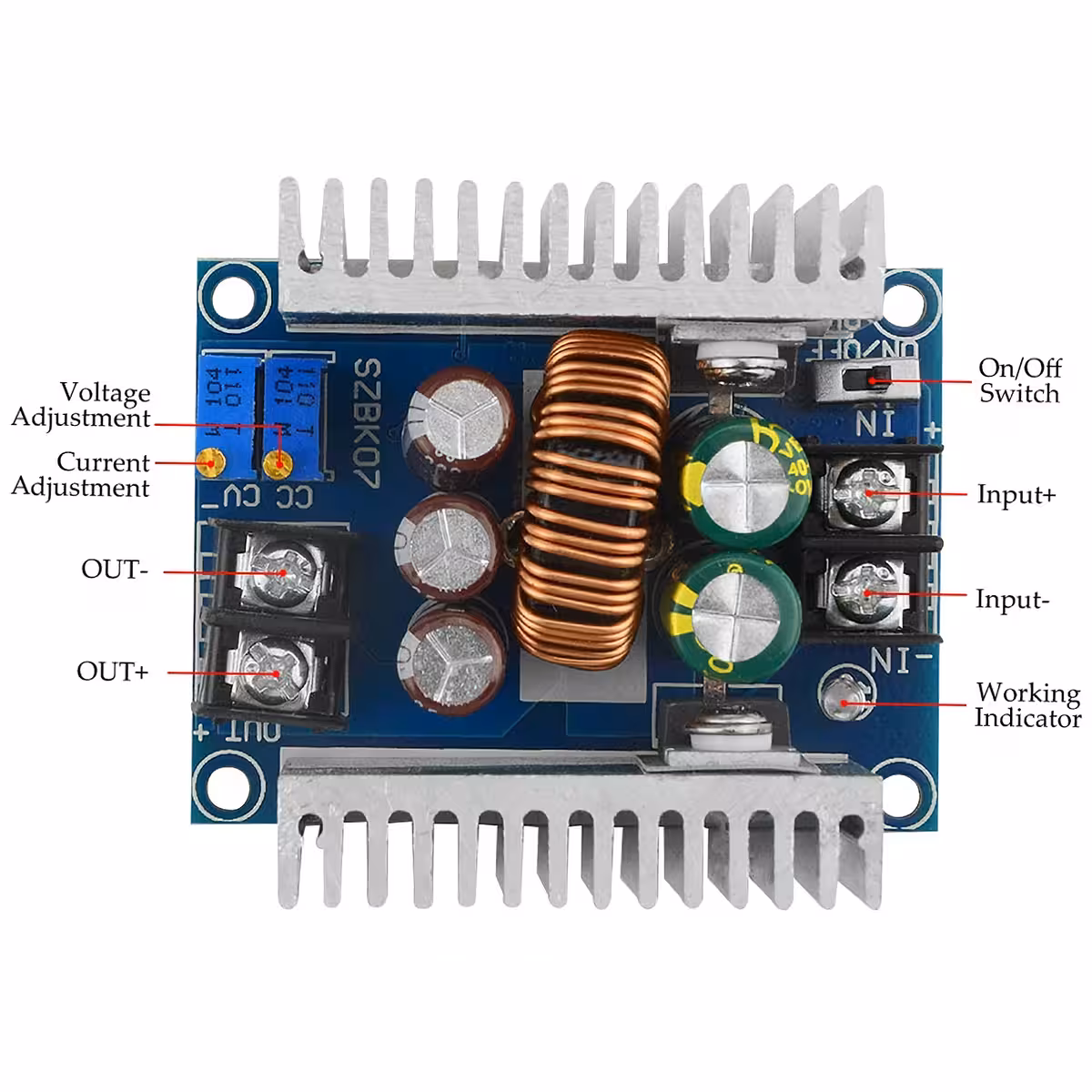

Användarinstruktioner
- Anslutning: Koppla +IN till strömkällans pluspol och -IN till minuspolen. Överskrid aldrig 40V inspänning.
- Ställa in utspänning (CV): Justera potentiometern märkt CV för att ställa in önskad spänning mellan 1.2V och 36V. Kontrollera med multimeter innan du ansluter din last.
- Ställa in strömbegränsning (CC): Justera potentiometern märkt CC för att ställa in max tillåten ström (0.2A–20A). När gränsen nås går modulen över i konstant strömläge.
- Start/Stopp: Använd den inbyggda ON/OFF-brytaren eller skicka en logisk signal till EN-pinnen för extern styrning.
- Aktiv kylning: Vid strömstyrkor över 15A eller stora spänningsskillnader, montera en kylfläkt riktad mot kylflänsarna och håll koll på temperaturen.
- Termisk belastning: För maximal livslängd, håll belastningen under 80% av den nominella kapaciteten och undvik kontinuerlig drift vid maxeffekt.
Paketet innehåller
- 1× DC-DC Step Down-modul 20A 300W CC/CV
Vanliga frågor
Kan jag använda modulen för att ladda LiPo- eller Li-Ion-batterier?
Ja, tack vare CC/CV-läget fungerar det utmärkt. Du ställer in batteriets float-spänning på CV och önskad laddström på CC. Fungerar med LiPo, Li-Ion och LiFePO4, förutsatt att du känner till batteriets korrekta parametrar.
Behövs aktiv kylning alltid?
Nej. Vid belastning under 10–12A och små spänningsskillnader räcker de inbyggda kylflänsarna gott. Komplettera med en fläkt när du närmar dig 15A eller vid kontinuerlig drift under hög belastning.
Vad händer om belastningen överstiger den inställda strömgränsen?
Modulen går automatiskt in i CC-läge (konstant ström) och sänker utspänningen för att bibehålla den inställda strömmen. Vid en kortslutning aktiveras skyddet och återställs automatiskt när felet är åtgärdat.
Fungerar den för att driva en Raspberry Pi eller Arduino från 12V?
Ja, absolut. Ställ in utspänningen till 5V eller 3.3V. Ripplet på ≤50mV är tillräckligt lågt för utvecklingskort och IoT-enheter, och strömkapaciteten är mer än tillräcklig.
