Digital panelmätare 0–100V 0–10A – exakt avläsning med tydlig dubbel LED-display
När du bygger ett kontrollpanel, ett justerbart nätaggregat eller ett solcellssystem är det avgörande att ha full kontroll på spänning och ström i realtid. Istället för att ständigt använda en multimeter kan du enkelt montera denna digitala panelmätare. Med en snabb blick får du full koll på dina värden direkt på frontpanelen.
Observera: Modulen kräver en separat eller gemensam strömförsörjning på 4–30V DC. För mätning av spänningar över 30V, använd kopplingsschema 2 med separat strömförsörjning till modulen.
Varför välja denna modell? (Fördelar):

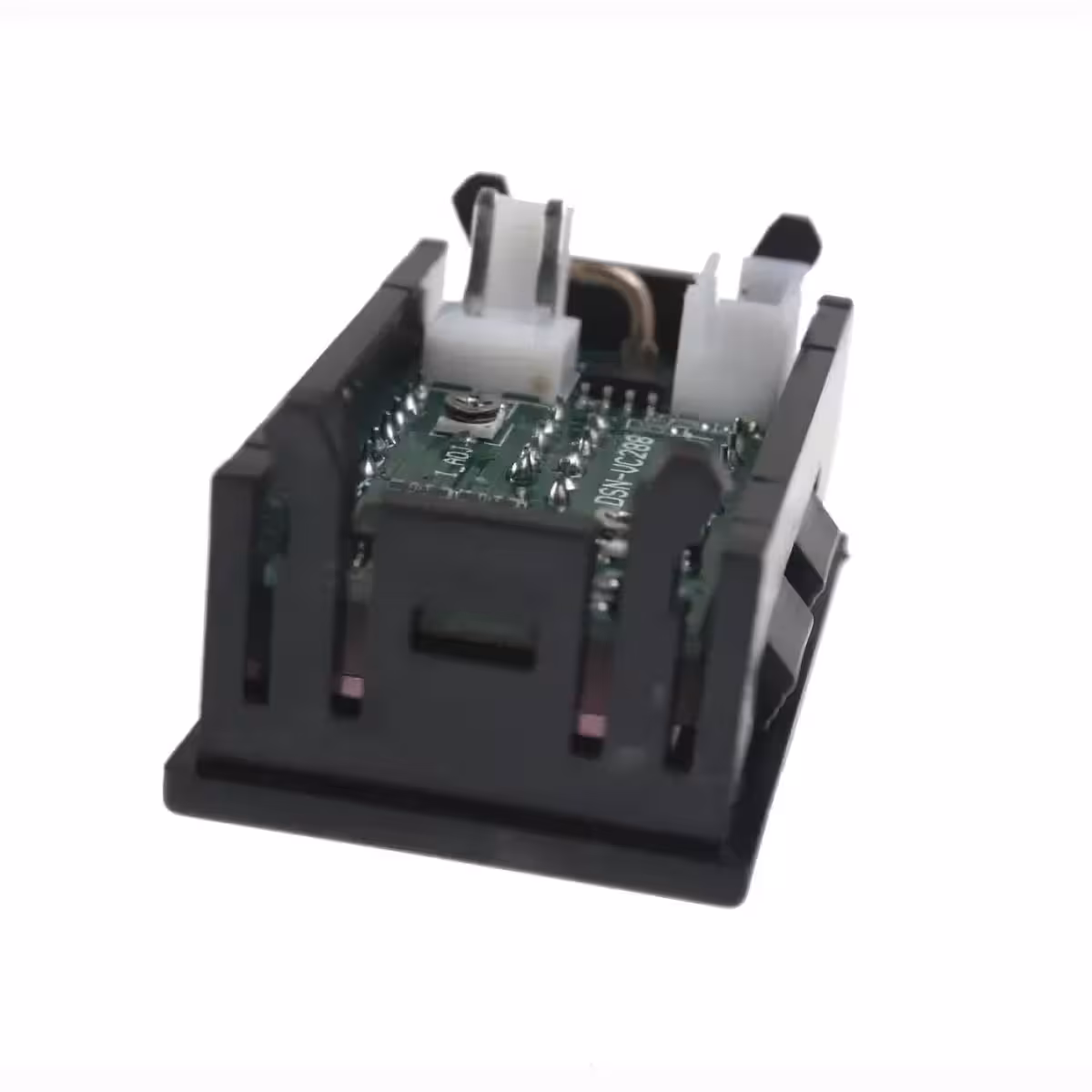

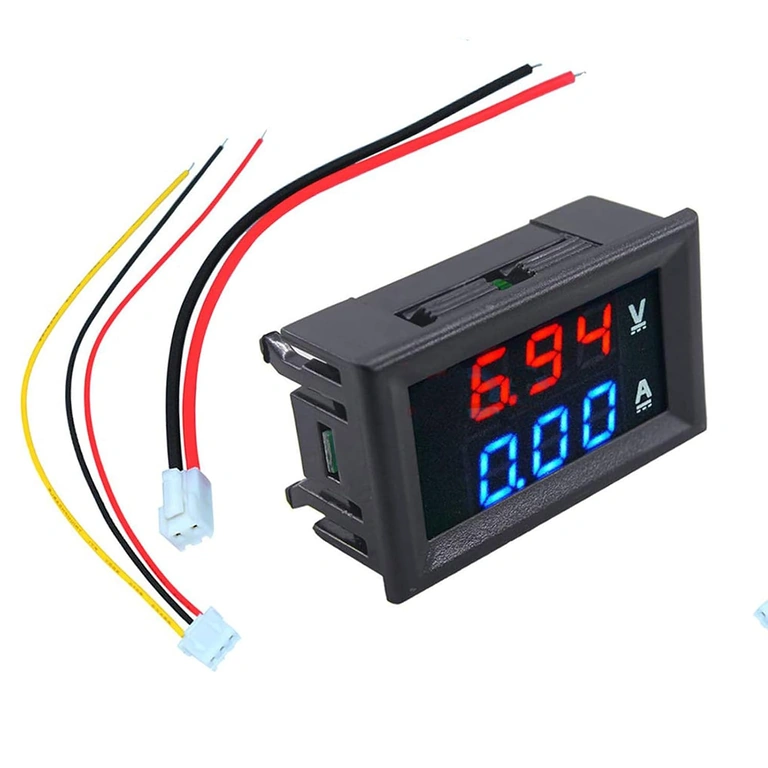

- Dubbel LED-display (röd/blå) — 0,28″ stora siffror där spänningen visas i rött och strömmen i blått, vilket ger utmärkt läsbarhet även i starkt ljus eller mörka verkstadsmiljöer.
- Integrerad shunt — ingen extern shunt krävs för strömmar upp till 10A; det är bara att koppla in och köra.
- Hög precision — ±1% noggrannhet med en upplösning på 0,1V / 0,01A, vilket gör den idealisk för laboratorieprojekt, 12V/24V solcellssystem eller spänningsregulatorer.
- Flexibla anslutningsmöjligheter — stödjer både gemensam strömförsörjning (under 30V) och separat strömförsörjning (upp till 100V).
- Låg egenförbrukning (≤20 mA) — påverkar inte kretsen som mäts, vilket är extra viktigt i batteridrivna system.
- Enkel montering — standardhål på 46×27 mm, förmonterade kablar på 15 cm och medföljande monteringsklämmor.
Detaljer och prestanda
Modulen drivs av en dedikerad mikrokontroller som uppdaterar värdena var 300:e millisekund — tillräckligt snabbt för att fånga upp variationer i belastningen utan att displayen flimrar störande. Med ett drifttemperaturområde på –10°C till +65°C fungerar den utmärkt i allt från inomhuspaneler till teknisk utrustning som utsätts för temperaturväxlingar. Tack vare den låga strömförbrukningen på max 20 mA introducerar instrumentet inga mätfel i känsliga kretsar.
| Parameter | Värde / Detalj |
|---|---|
| Mätområde spänning | DC 0–100V |
| Mätområde ström | DC 0–10A |
| Matningsspänning | DC 4–30V |
| Egenförbrukning | ≤ 20 mA |
| Noggrannhet | ±1% (±1 siffra) |
| Upplösning spänning | 0.1V |
| Upplösning ström | 0.01A |
| Uppdateringsfrekvens | 300 ms |
| Display | Dubbel LED 0.28″ – röd (V) / blå (A) |
| Drifttemperatur | –10°C till +65°C |

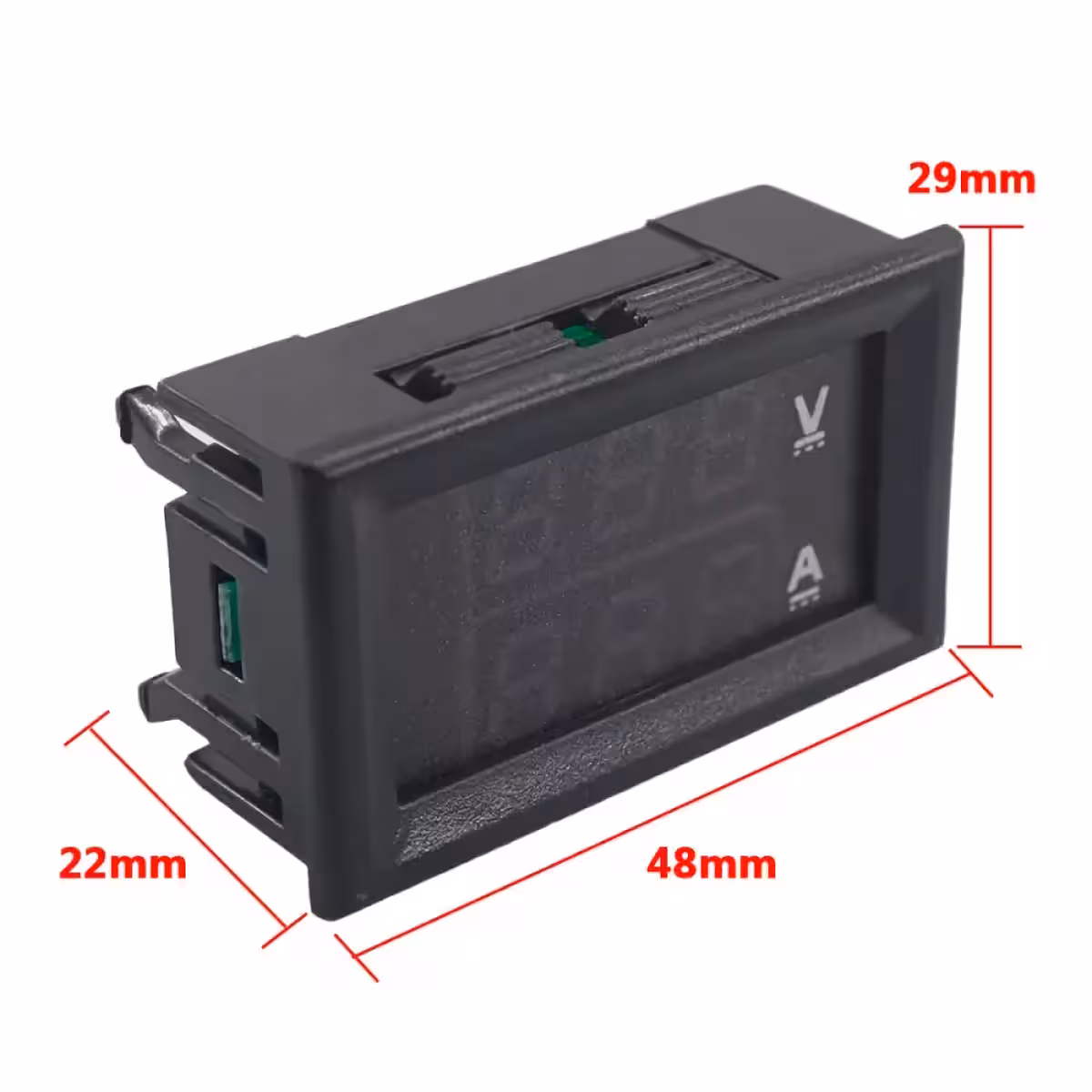

| Modulens mått | 48 × 29 × 26 mm |
| Håltagningsmått | 46 × 27 mm |
| Kabellängd | 15 cm |
Anslutning och användning

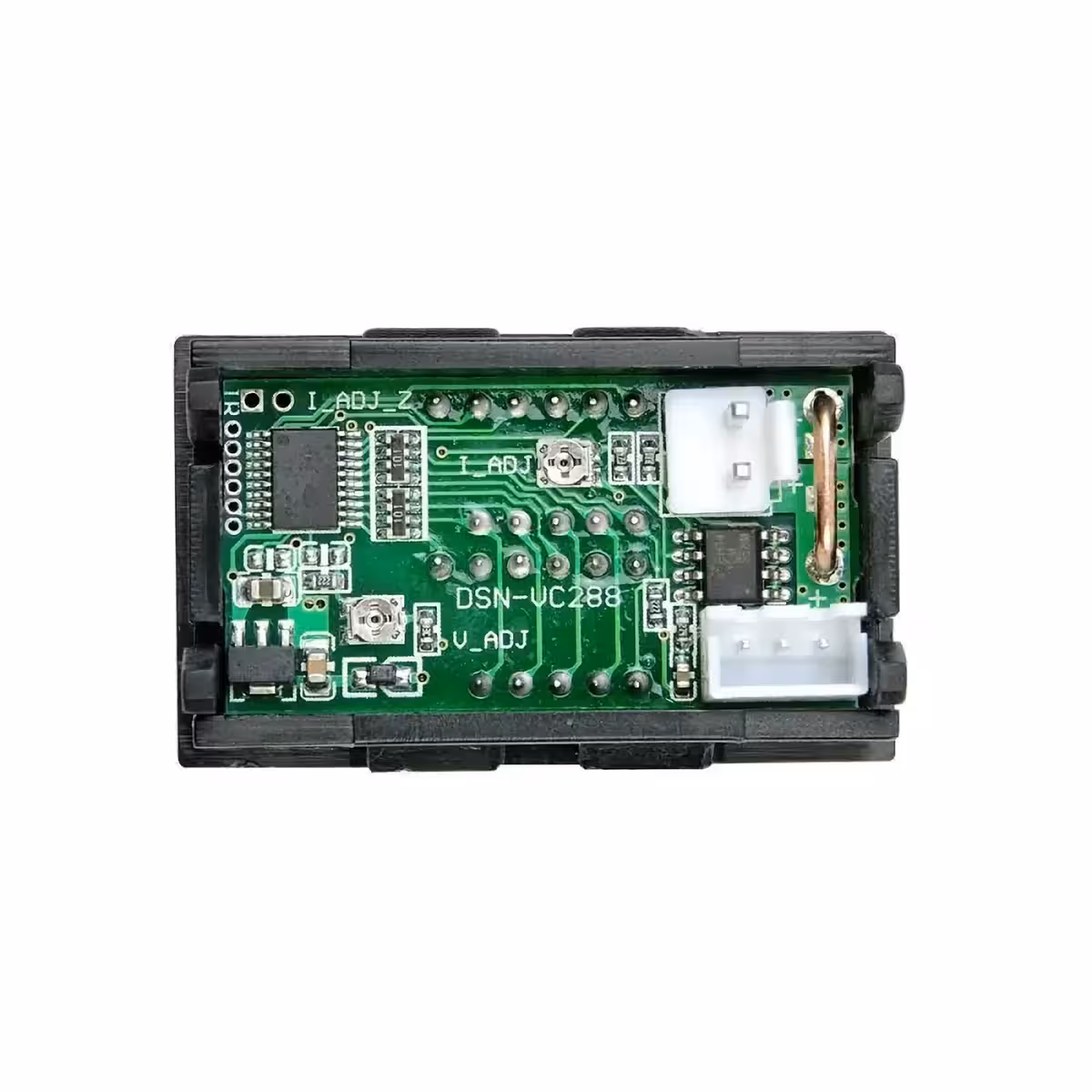

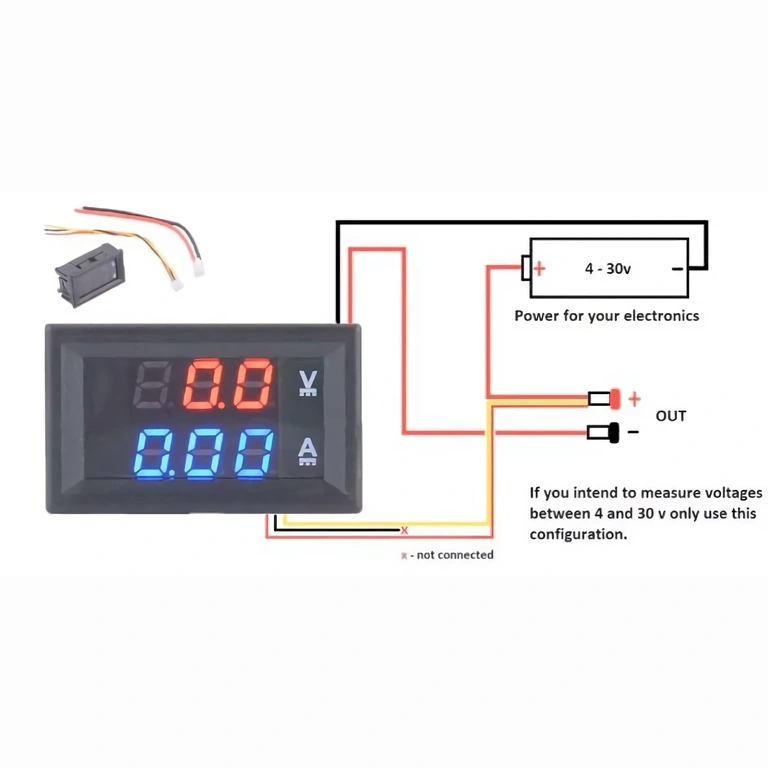

- Schema 1 – Gemensam strömförsörjning: Anslut 4–30V DC-källan till både modulens strömingång och förbrukaren. Spänningsmätkablarna kopplas parallellt med förbrukaren och amperemeterns shunt kopplas i serie.

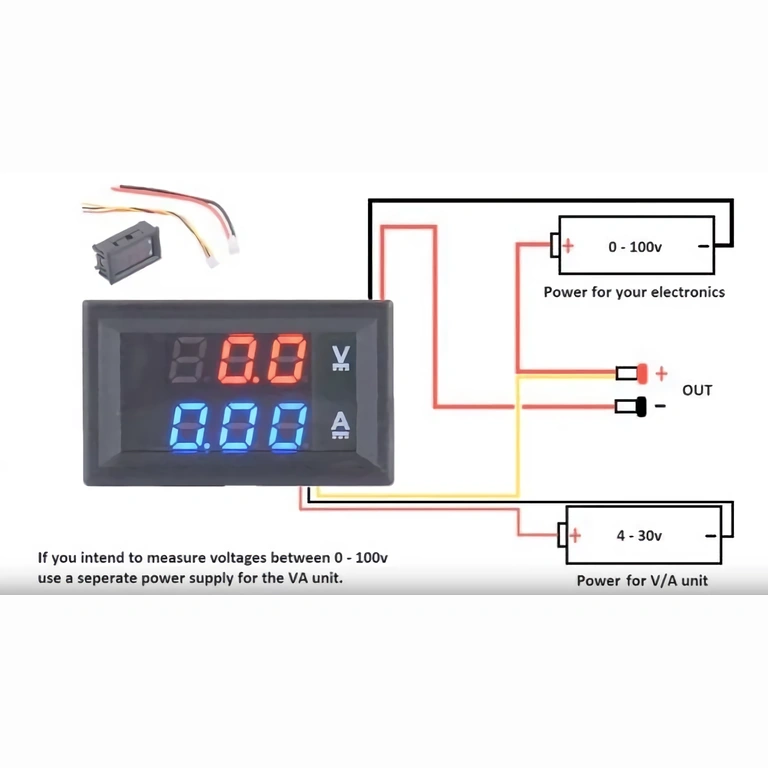

- Schema 2 – Separat strömförsörjning: Använd en dedikerad 4–30V DC-källa för att driva själva modulen. Huvudkretsen som ska mätas kan då ha en spänning på upp till 100V — perfekt för justerbara labbaggregat.
- Gör ett hål på 46 × 27 mm i panelen och tryck in modulen framifrån.
- Säkra modulen med de medföljande sidoklämmorna och anslut kablarna enligt valt schema.
- Slå på strömmen — displayen tänds omedelbart och visar aktuella värden.
Detta ingår i paketet

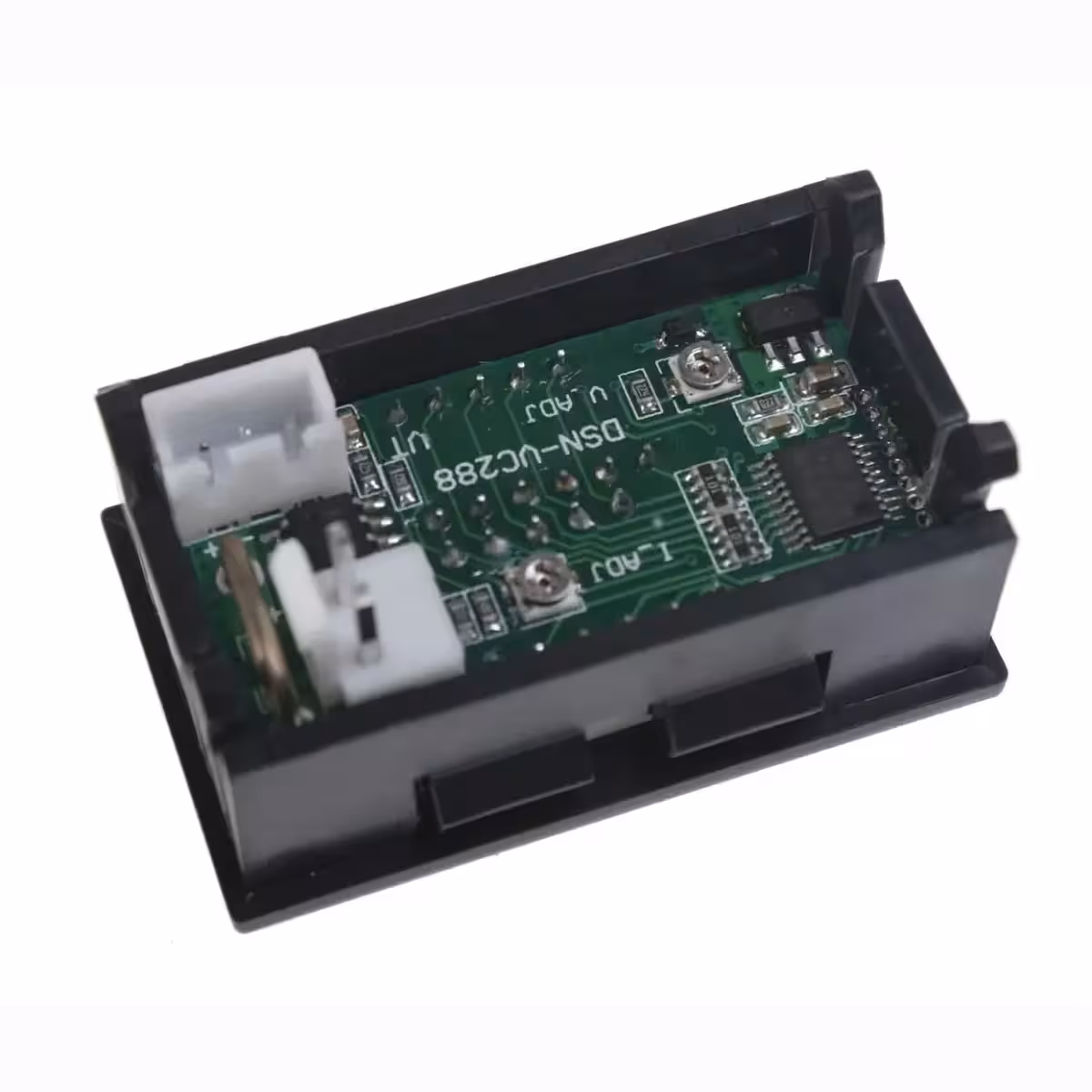

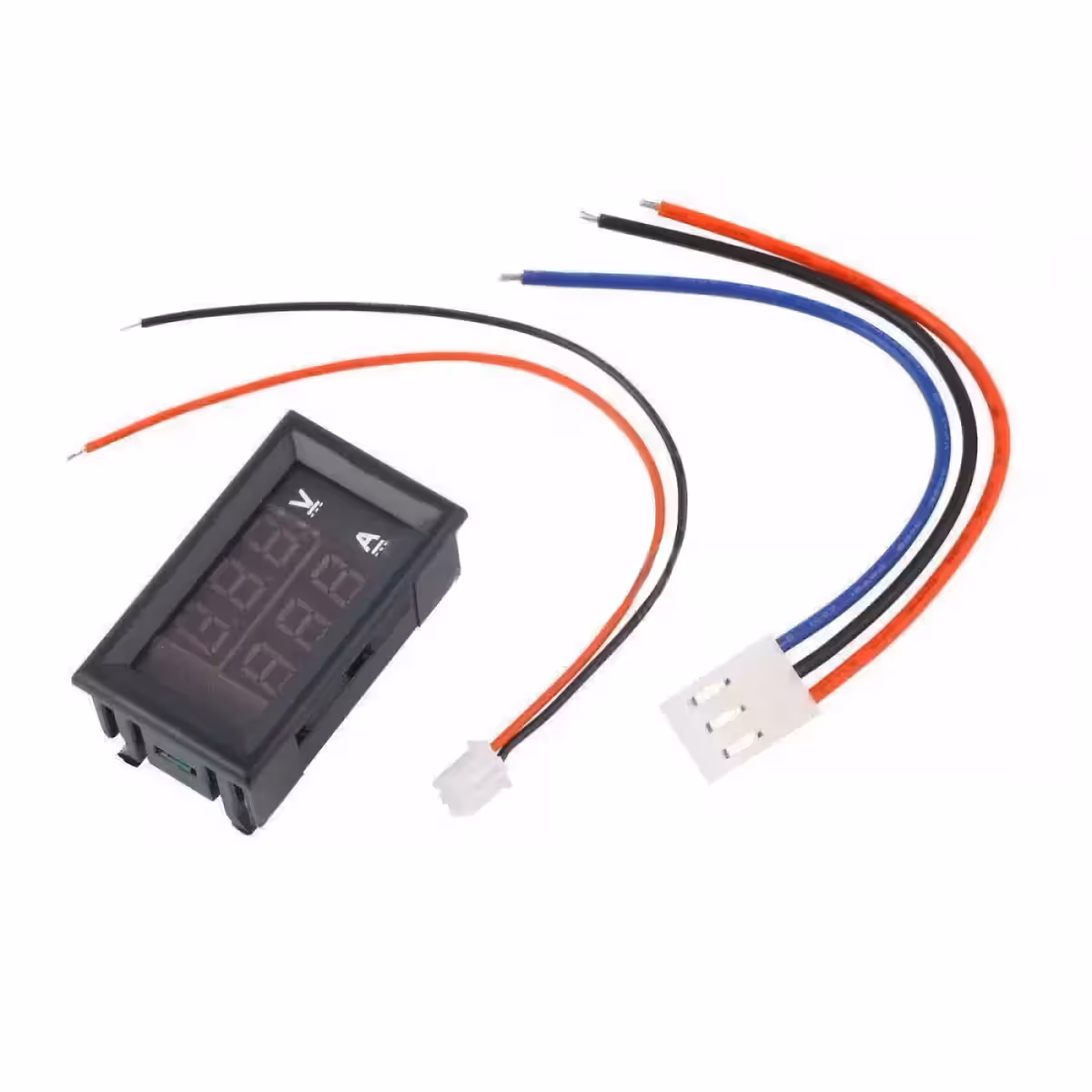

- 1× Digital voltamperemätare för panel DC 0–100V / 0–10A
- Anslutningskablar (~15 cm, förmonterade)
- Monteringsklämmor för panelmontage
Vanliga frågor
Kan jag använda denna mätare till ett 12V eller 24V solcellssystem?
Ja, absolut. Modulens matningsspänning (4–30V) passar perfekt för vanliga solcellsinstallationer, och mätområdet på 0–100V / 0–10A täcker de flesta små till medelstora solpaneler.
Behöver jag en extern shunt för amperemetern?
Nej, shunten är inbyggd i modulen och klarar strömmar upp till 10A. Du behöver inte lägga till några extra komponenter.
Hur mäter jag spänningar över 30V om min strömkälla inte klarar mer än 30V?
Använd Schema 2: driv modulen med en separat 4–30V-källa, medan kretsen du mäter kan ligga på upp till 100V. De två kretsarna är elektriskt åtskilda.
Fungerar den för växelström (AC)?
Nej. Denna modul är endast avsedd för likström (DC). Anslut den inte till AC-kretsar.
Vilka är de exakta måtten för håltagning?
Du behöver ett hål på 46 × 27 mm. Modulens front är 48 × 29 mm, vilket gör att den täcker hålet och sitter stadigt på plats.
Fotogalleri
