PWM-controller 5V–24V 8A — kontrollera frekvens, pulser och varvtal i en och samma modul
Behöver du reglera varvtalet på en motor, generera en exakt signal eller automatisera en tidsstyrd sekvens? Denna PWM-controller på 5V–24V 8A löser uppgiften utan behov av mjukvara, dator eller krånglig programmering. Med två driftlägen — PWM och PULSE — täcker modulen allt från snabb prototyping till repeterbara industriella applikationer.

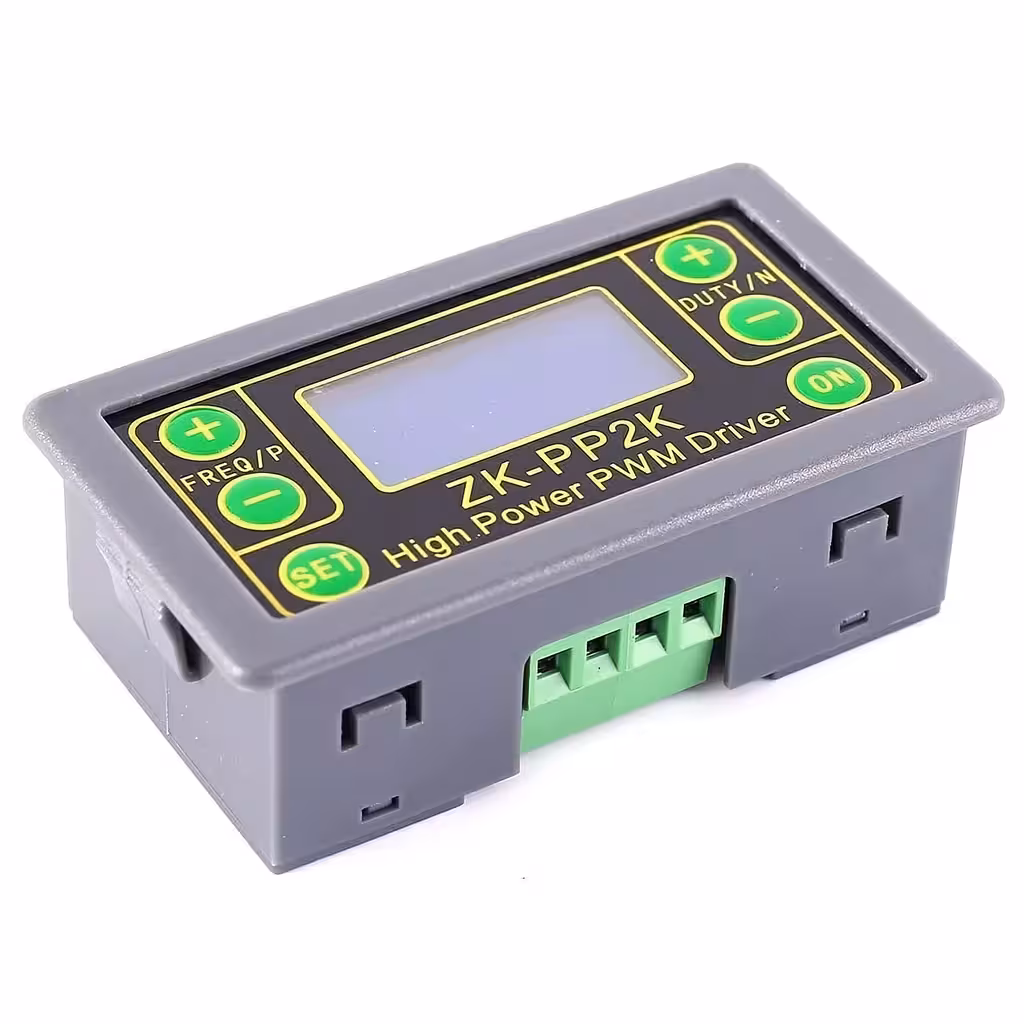

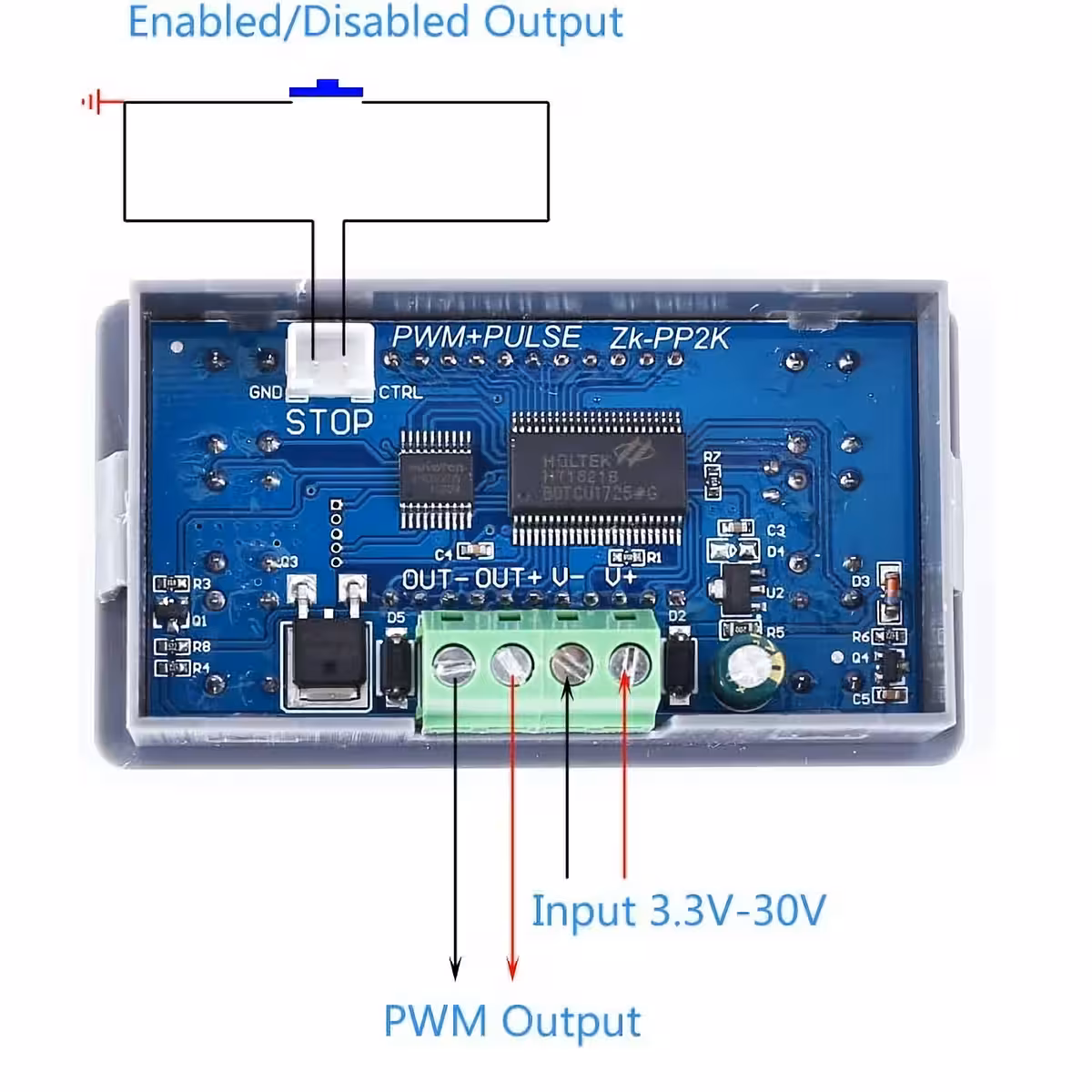

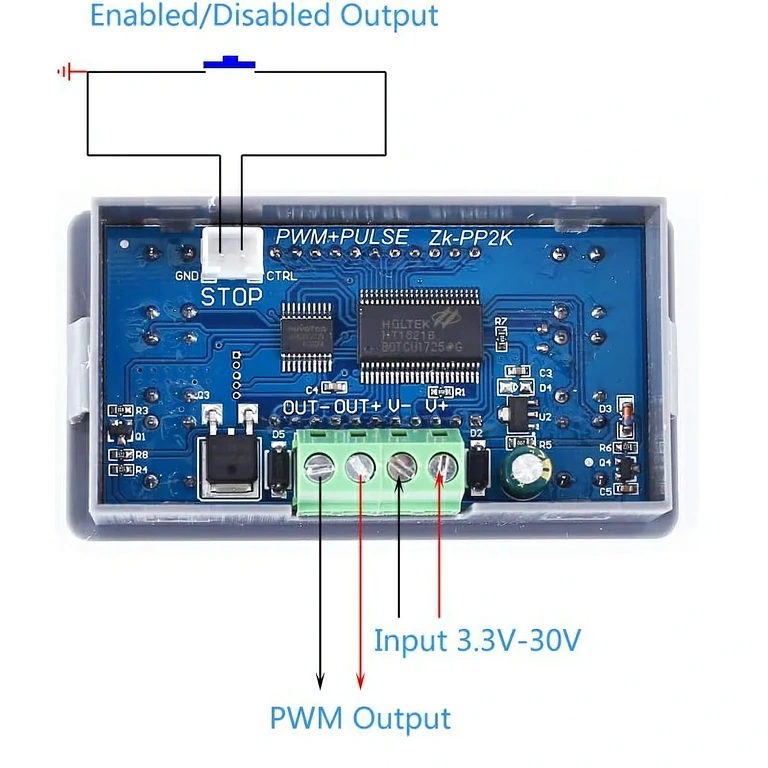

Notera: Modulen accepterar en inspänning på DC 3,3V–30V. För motorstyrning eller andra laster rekommenderas ett arbetsområde på 5V–24V, med respekt för maxgränsen på 8A utström.
Varför välja denna modell? (Huvudfördelar):
- Justerbar frekvens 1Hz–150KHz — från långsamma tidsintervaller till snabba signaler för styrning av borstlösa motorer eller enklare RF-applikationer
- Duty cycle 0–100% med hög precision — stäng av lasten helt eller kör på full effekt, med valfria steg däremellan
- Cyklisk timer med 0,001 sekunders precision — ställ in ON-tid, OFF-tid, startfördröjning och exakt antal pulser (1–9999 eller oändligt)
- 8A utström — tillräckligt för DC-motorer av mellanstorlek, 12V/24V-magnetventiler eller LED-lister upp till 192W vid 24V
- Direktprogrammering på enheten — dedikerade knappar och inbyggd LCD-display; ingen extern drivrutin eller laptop krävs
- Icke-flyktigt minne — sparar dina inställningar automatiskt vid strömavbrott
- Temperaturområde −20°C till +85°C — fungerar utmärkt i verkstaden, utomhus eller i kontrollpaneler
Prestanda och detaljer
I PWM-läget ställer du in frekvens och duty cycle oberoende av varandra — utgången förblir aktiv kontinuerligt, vilket är perfekt för varvtalsreglering av DC-motorer eller som en stabil LED-dimmer. I PULSE-läget definierar du en komplett sekvens: längd på positiv puls, negativ puls, startfördröjning och totalt antal cykler. När serien är klar återgår utgången automatiskt till 0V — helt utan manuell övervakning.

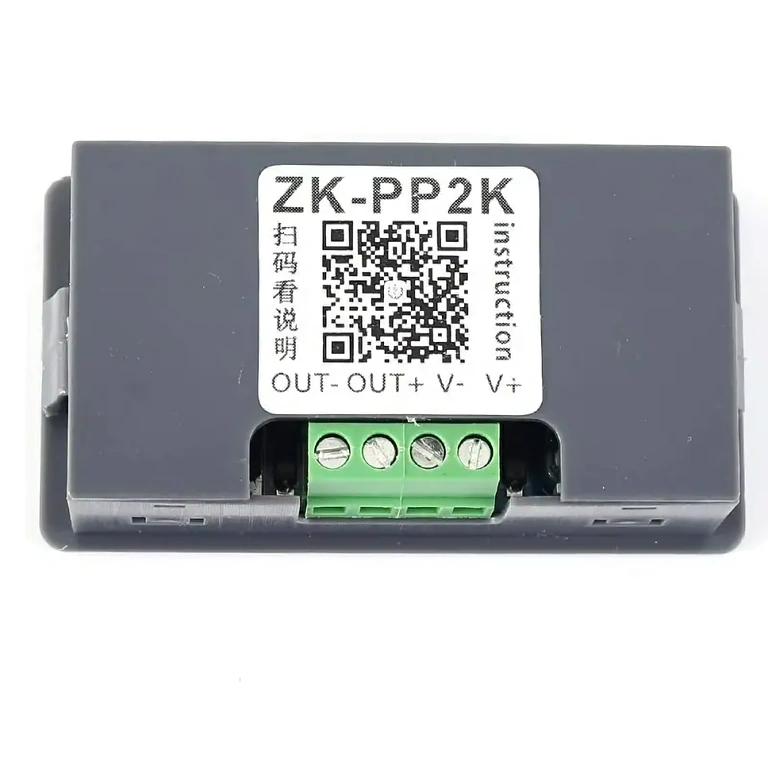

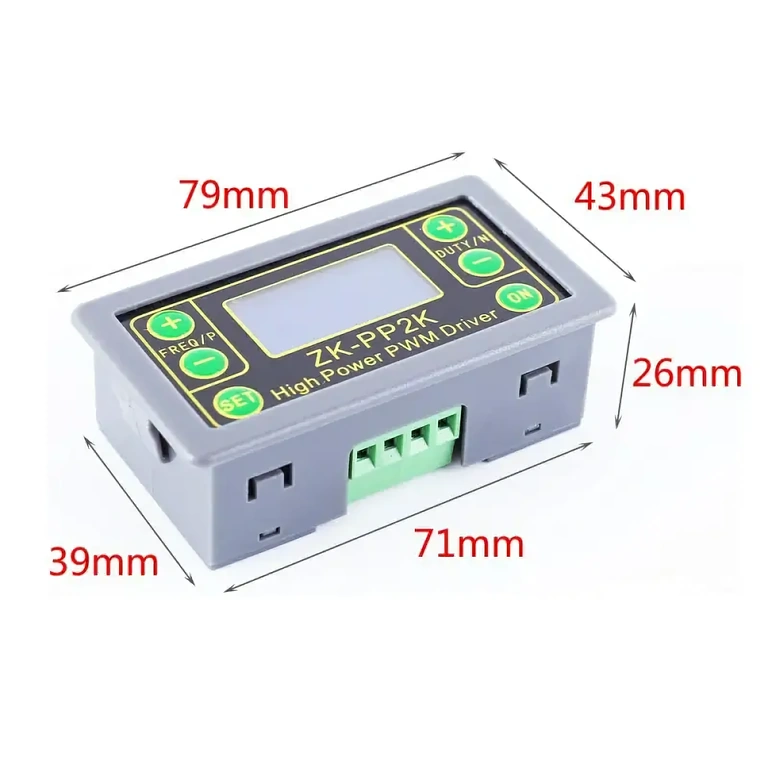

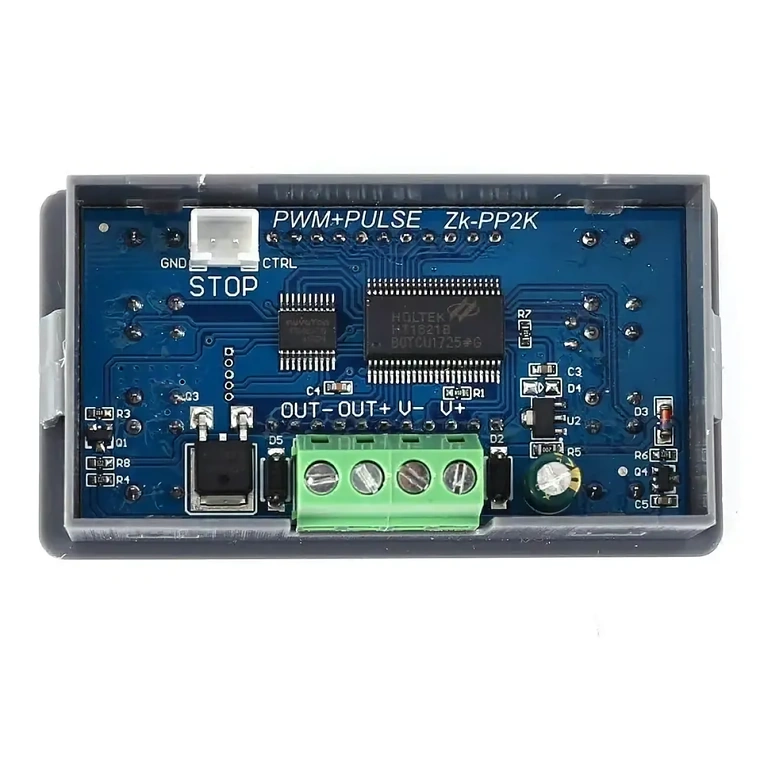

Du växlar enkelt mellan lägena genom att hålla in SET-knappen, och utgångens status bekräftas visuellt av OUT-indikatorn. Med måtten 79 × 43 × 26 mm är modulen enkel att integrera i befintliga chassin eller kontrollpaneler.
| Parameter | Värde / Detalj |
|---|---|
| Inspänning | DC 3,3V – 30V |
| Rekommenderad arbetsspänning | DC 5V – 24V |
| Maximal utström | 8A |
| Frekvensområde PWM | 1Hz – 150KHz |
| Duty Cycle | 0,00% – 100% |
| Längd positiv/negativ puls | 0,000s – 9999s |
| Startfördröjning | 0,000s – 9999s |
| Antal pulser | 1 – 9999 eller oändligt (—-) |
| Driftlägen | PWM (frekvens + duty cycle) / PULSE (timer + pulser) |
| Arbetstemperatur | −20°C … +85°C |
| Luftfuktighet | 0% – 95% RH (icke-kondenserande) |
| Mått | 79 × 43 × 26 mm |
Instruktioner för programmering och användning

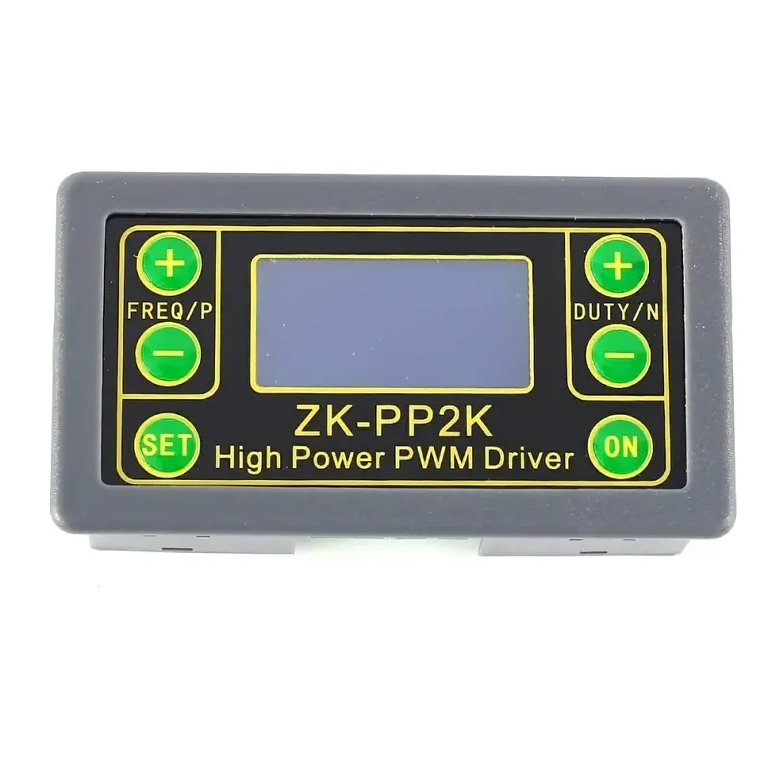

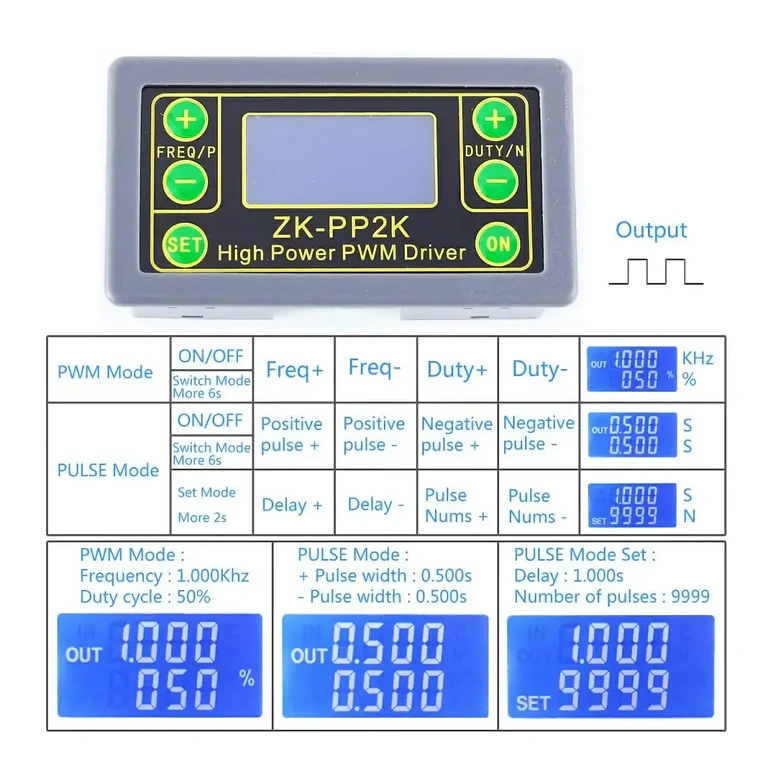

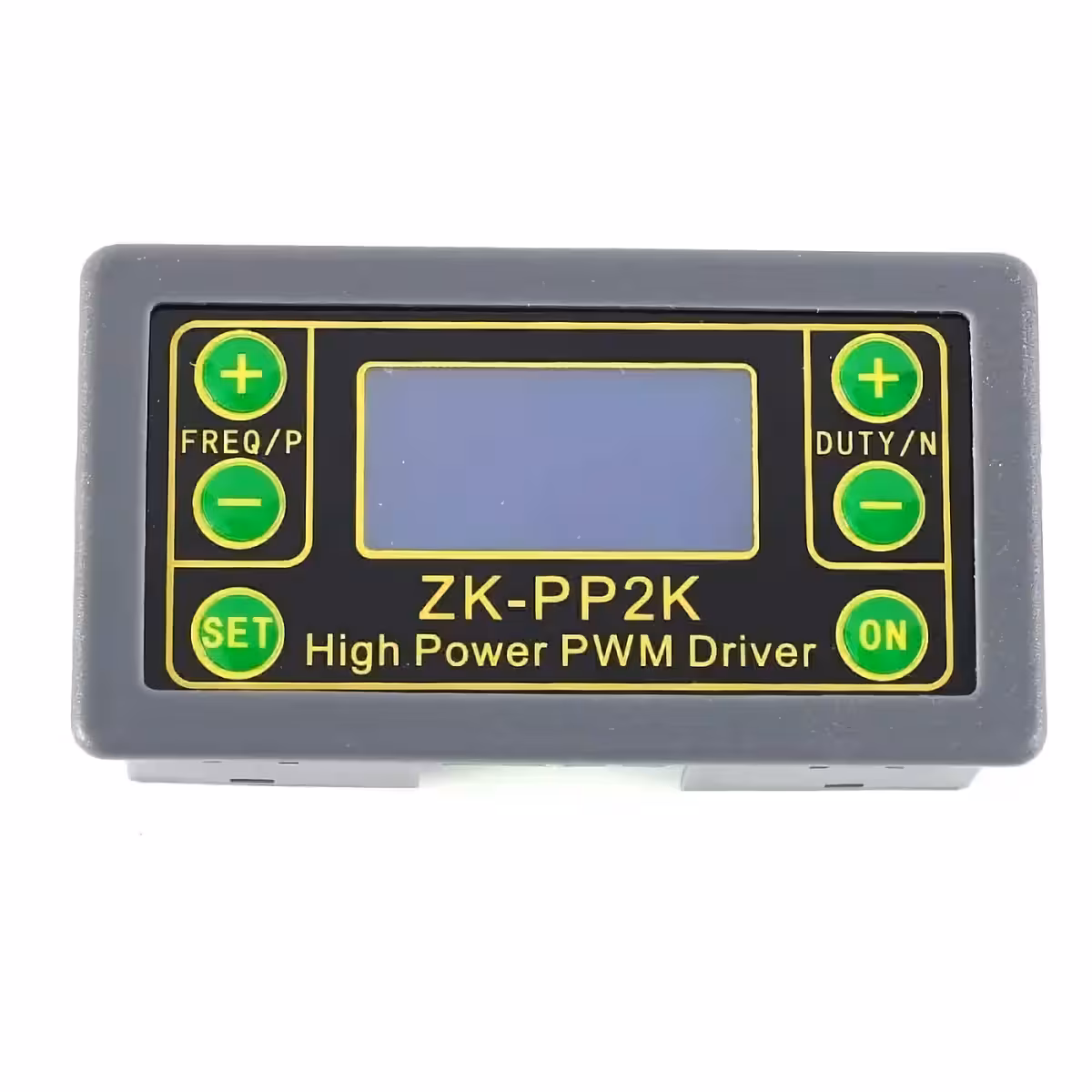

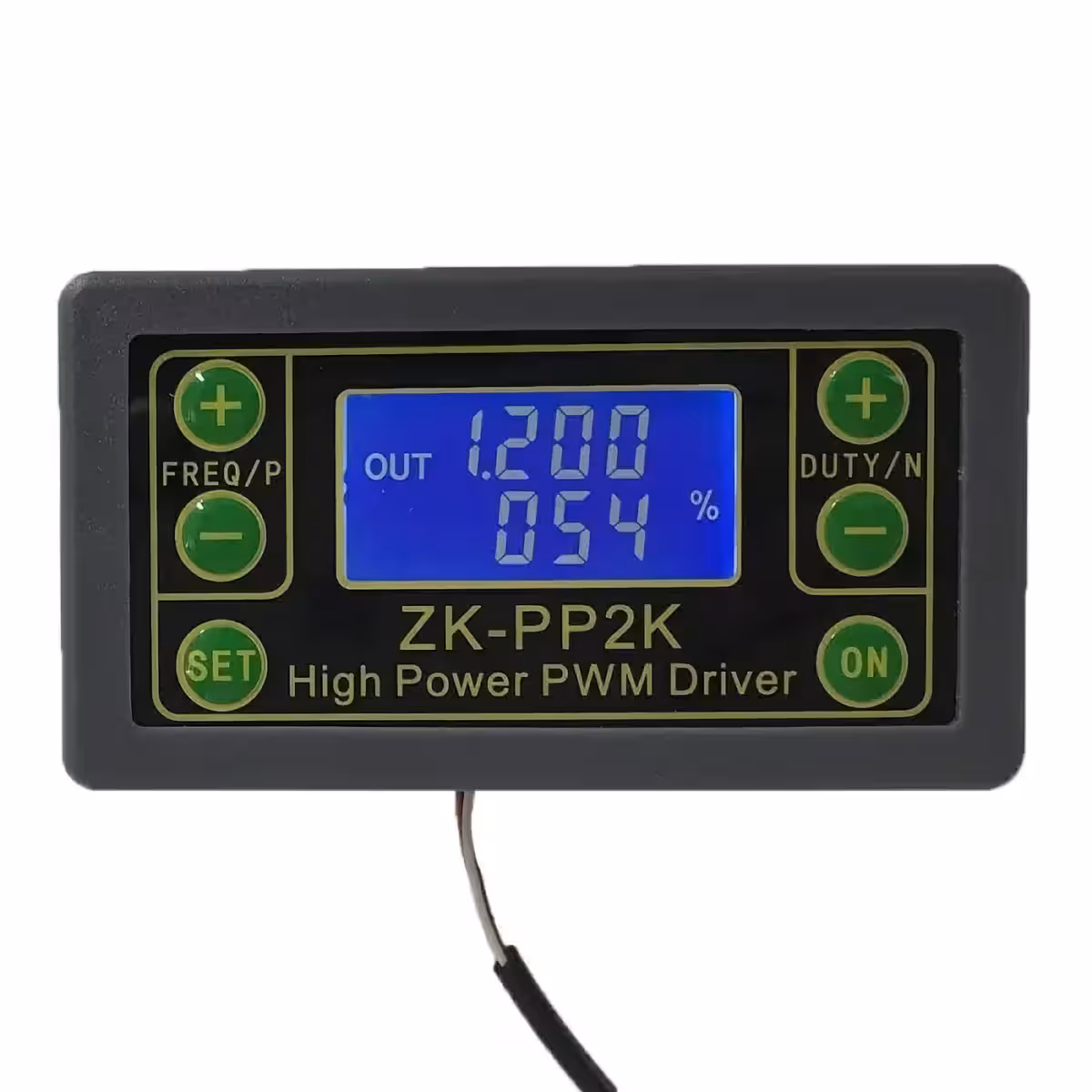

- PWM-läge (fabriksinställning): Vid uppstart går modulen automatiskt till PWM-läge (visar symbolen %). Använd FREQ+/FREQ− för att ställa in frekvensen mellan 1Hz och 150KHz. Justera duty cycle med DUTY+/DUTY− mellan 0,00% och 100%. Tryck kort på ON för att aktivera utgången — OUT-indikatorn bekräftar att den är aktiv.
- Växla till PULSE-läge: Håll in SET-knappen i ca 6 sekunder. Symbolen % försvinner — modulen är nu i PULSE-läge.
- Konfigurera pulser (PULSE-läge): Använd P+/P− för positiv pulslängd och N+/N− för negativ pulslängd. Värdena anges i sekunder med 0,001s precision.
- Ställa in timer och antal pulser: Håll in SET i 2 sekunder — skärmen visar SET i nedre vänstra hörnet. Ställ in startfördröjning med P+/P− och antal pulser med N+/N− (värdet —- innebär oändligt).
- Starta tidsstyrd sekvens: Tryck kort på ON — modulen väntar under den inställda fördröjningen, genererar det konfigurerade antalet pulser och stänger sedan av utgången automatiskt.
- Återgå till PULSE-gränssnitt: Håll in SET i 2 sekunder från undermenyn för timer.
- Återgå till PWM-läge: Håll in SET i ca 6 sekunder från PULSE-läget.
Paketet innehåller
- 1x PWM-controller / Signalgenerator / Timer 5V–24V 8A
Vanliga frågor
Kan den styra DC-motorer direkt utan extra kretsar?
Ja. Med 8A utström kan modulen styra DC-motorer av mindre och medelstorlek direkt. För större motorer eller kraftigt induktiva laster rekommenderas en extern MOSFET-drivare eller ett relä mellan modulen och motorn.
Vad är den praktiska skillnaden mellan PWM- och PULSE-läge?
PWM-läget genererar en kontinuerlig signal — perfekt för varvtalsreglering eller LED-dimring. PULSE-läget ger dig full kontroll över sekvensen: antal pulser, längd på varje puls och startfördröjning. Användbart för magnetventiler, automatisering och alla applikationer där du behöver räkna cykler.
Fungerar den för RC-servon vid 50Hz?
Ja. Frekvensen kan ställas in från 1Hz, så 50Hz ligger inom intervallet. För exakt positionsstyrning, använd PULSE-läget och konfigurera pulslängden mellan 1ms och 2ms — vilket är standard för servon.
Försvinner inställningarna när strömmen bryts?
Nej. Modulen sparar automatiskt frekvens, duty cycle, pulslängder och timerparametrar i det interna minnet. Vid omstart är allt precis som du lämnade det.
Kan den användas som dimmer för RGB LED-lister?
Ja, för monokroma DC 5V–24V-lister med en förbrukning under 8A per kanal. För RGB-lister använder du en modul per färgkanal — varje kanal kan då regleras oberoende.
