DC-DC Step-Down omvandlare 600W 25A – precision med CV/CC för strömförsörjning och batteriladdning
Behöver du sänka en DC-spänning utan att förlora energi i form av värme, eller vill du slippa köpa två separata moduler? Denna 600W 25A step-down-omvandlare ger dig full kontroll över både spänning och ström i en kompakt enhet med en verkningsgrad på upp till 95 %.
Observera: Modulen fungerar endast som step-down (spänningssänkande). Utspänningen måste alltid vara lägre än inspänningen. Enheten saknar inbyggt skydd mot omvänd polaritet.
Varför välja denna modell? (Fördelar):
- Dubbel CV/CC-justering — Kontrollera spänning och ström oberoende av varandra i en och samma modul; du behöver ingen extern strömbegränsare.
- Upp till 95 % verkningsgrad — Minimal värmeutveckling gör att du kan köra enheten under längre tid vid måttlig belastning utan problem.
- Brett inspänningsområde 12–75V — Kompatibel med solpaneler, nätaggregat, bilbatterier eller laboratoriekällor utan behov av extra adaptrar.
- Justerbar utgång 2.5–60V / 1–25A — Flexibel nog för allt från att driva Arduino-projekt till att ladda 48V-batterier eller styra mindre motorer.
- Flervarvspotentiometrar — Ger dig överlägsen precision vid inställning jämfört med enklare modeller där minsta rörelse ger stora utslag.

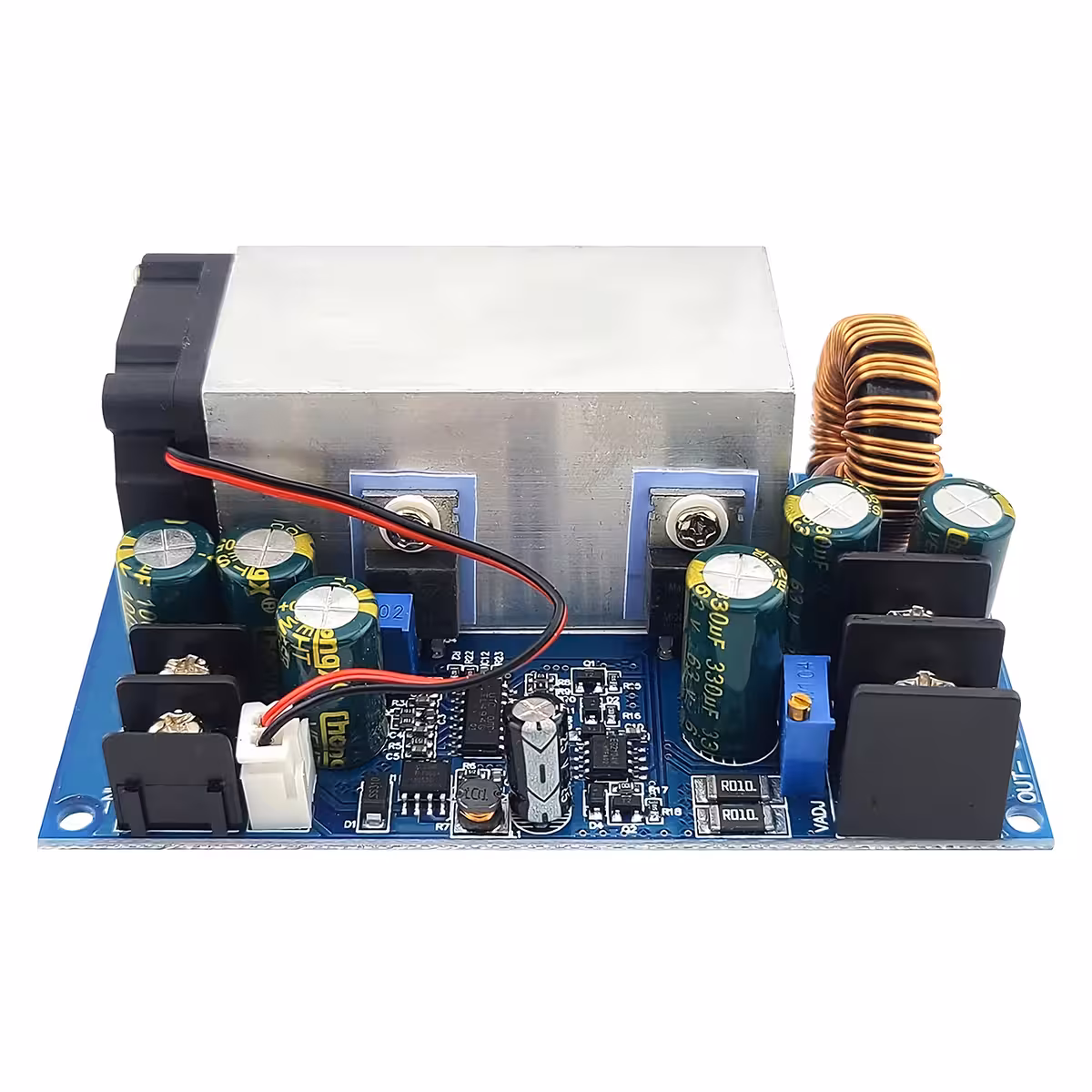

- Blå LED-indikator — Ger dig en tydlig visuell bekräftelse på att utgången är aktiv.
- 80 kHz switchfrekvens — Lägre rippel på utgången och effektivare filtrering ger en renare signal för känslig elektronik.
Prestanda och tekniska detaljer
Denna buck-omvandlare (step-down) med en switchfrekvens på 80 kHz balanserar effektivitet och spänningskvalitet på ett utmärkt sätt, vilket håller ripplet nere även vid höga strömstyrkor. Maxeffekten är 600W, men för kontinuerlig drift rekommenderar vi en belastning på max 500W, särskilt om aktiv kylning saknas. Justeringen sker via två flervarvspotentiometrar — VIADJ för spänning och IADJ för ström — vilket möjliggör exakta inställningar utan plötsliga hopp. Kortslutningsskyddet fungerar genom automatisk strömbegränsning i CC-läge utan att modulen stängs av helt. Vänligen notera: Vid induktiva laster (motorer, spolar, reläer) är det obligatoriskt att montera en Schottky-diod på utgången för att förhindra backström.
| Parameter | Värde / Detalj |
|---|---|
| Max effekt | 600W (500W rekommenderas för kontinuerlig drift) |
| Utström | 1–25A justerbar |
| Inspänning | 12–75V DC |
| Utspänning | 2.5–60V DC (endast step-down) |
| Driftlägen | CV (konstant spänning) / CC (konstant ström) |
| Verkningsgrad | Upp till 95 % |
| Switchfrekvens | 80 kHz |
| Statusindikator | Blå LED (aktiv utspänning) |
| Kortslutningsskydd | Automatisk strömbegränsning (CC) |
| Skydd mot omvänd polaritet | Ingår ej |
| Kompatibla applikationer | Batteriladdning, små motorer, elektronikmoduler, labbaggregat |

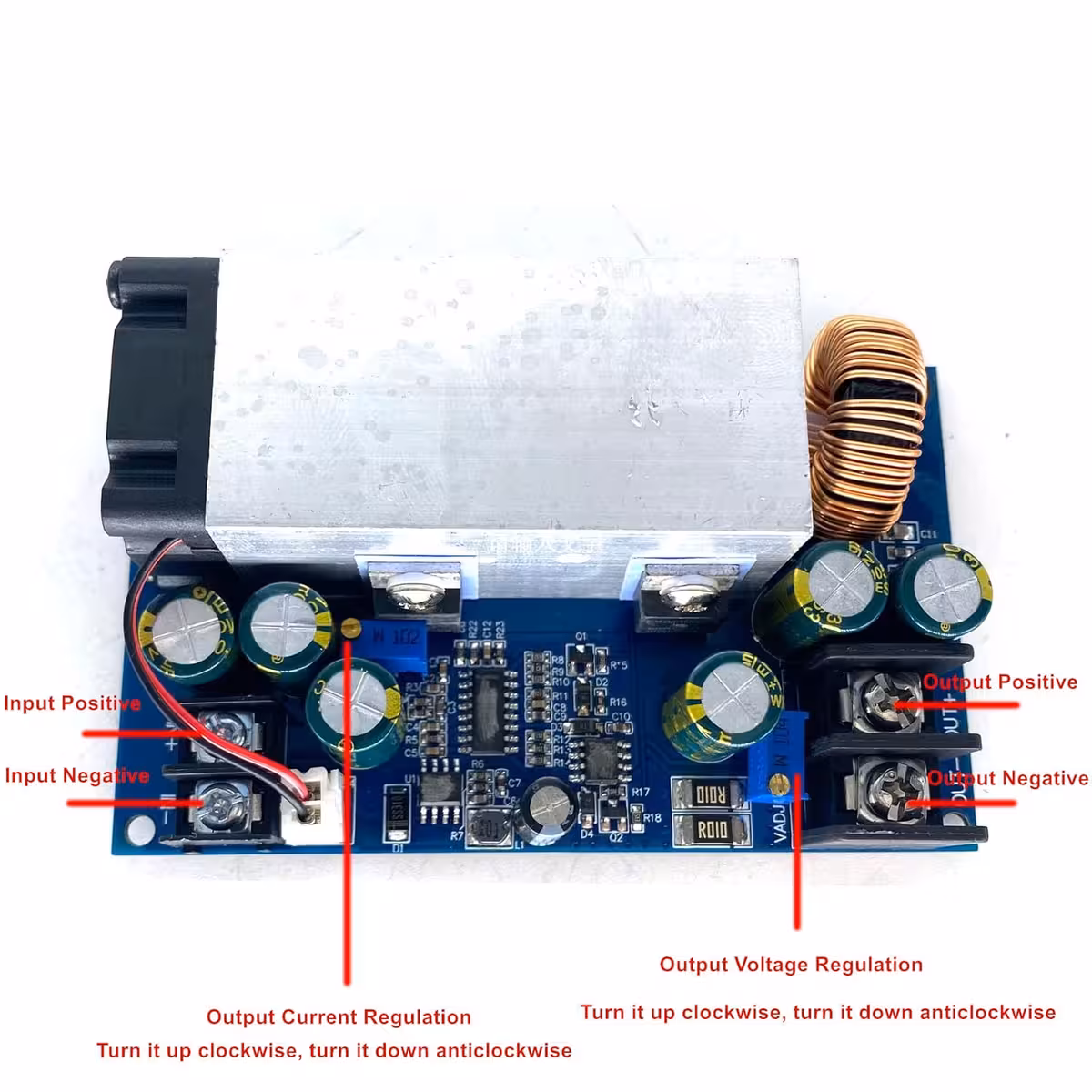

Användarinstruktioner

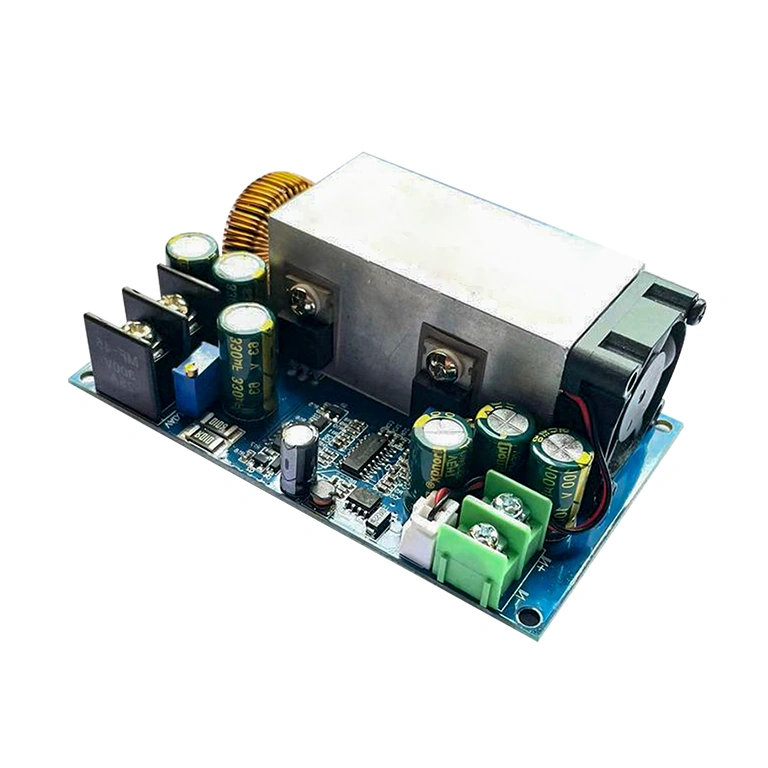

- Anslut strömkällan till ingången och kontrollera polariteten (+ och −) noga med en multimeter innan du startar.
- Ställ in IADJ till minimum: vrid helt moturs (ca 10 varv) innan du ansluter din last.
- Justera VIADJ: vrid medurs för att öka utspänningen och moturs för att sänka den. Kontrollera värdet med en multimeter.
- Anslut lasten och öka sedan IADJ gradvis till önskad strömstyrka medan du övervakar med en amperemeter.
- Koppla inte samman ingångens och utgångens jord utan att ha full kontroll över kretsens schema.
- För induktiva laster (motorer, spolar), montera en Schottky-diod parallellt med lasten med katoden mot pluspolen.
- Vid belastningar nära 500W bör du använda aktiv kylning (fläkt) för att hålla temperaturen inom säkra gränser.
Paketets innehåll
- 1 × DC-DC Step-Down modul 600W 25A CV/CC
Vanliga frågor
Kan jag använda denna omvandlare för att höja spänningen?
Nej. Modulen fungerar endast som step-down (spänningssänkande). Utspänningen måste alltid vara lägre än inspänningen. För spänningshöjning krävs en boost-omvandlare.
Vad händer om jag polvänder ingången?
Modulen saknar skydd mot omvänd polaritet. Felaktig inkoppling kan orsaka permanenta skador på de interna komponenterna. Kontrollera alltid polariteten med en multimeter före anslutning.
Är en backströmsdiod obligatorisk vid batteriladdning?
Ja. Utan en sådan kan ström flyta baklänges genom modulen när strömkällan kopplas bort, vilket kan förstöra de interna transistorerna. Använd en Schottky-diod dimensionerad för arbetsströmmen.
Kan jag driva DC-motorer direkt från modulen?
Ja, förutsatt att en Schottky-diod är monterad parallellt med motorn. Startströmmen får inte överstiga 25A och den kontinuerliga effekten bör hållas under 500W.
När behöver jag extra kylning?
Vid belastningar över 300W eller i varma miljöer bör du montera en fläkt över modulen. Utan forcerad kylning stiger temperaturen snabbt, vilket förkortar komponenternas livslängd avsevärt.
