DC-DC Step-up Boost-modul 400W – Höj spänningen effektivt
Har du en 12V-källa men behöver 24V, 36V eller kanske 48V? Utan en dedikerad omvandlare är du begränsad. Denna DC-DC step-up boost-modul på 400W löser problemet genom att transformera valfri inspänning mellan 8.5V och 50V till en justerbar utspänning på upp till 60V, med en energiförlust på under 4 % under optimala förhållanden.
Observera: Utspänningen måste alltid vara högre än inspänningen. Vid inströmmar över 8A rekommenderas aktiv kylning starkt.
Varför välja denna modell? (Huvudfördelar):
- 400W verklig effekt — klarar kontinuerlig belastning utan att svikta vid strömspikar.
- Upp till 96 % verkningsgrad — av 100W förbrukad effekt når 96W fram till lasten istället för att gå förlorad som värme.
- Dubbel oberoende justering — separata potentiometrar för både spänning och strömbegränsning för exakt kontroll.
- 150kHz frekvens — ger lägre rippel, mer kompakta komponenter och snabbare dynamisk respons jämfört med konventionella omvandlare på 50-100kHz.
- Integrerat 15A bilsäkringsskydd — om något går fel löser säkringen ut för att skydda både modulen och din utrustning.

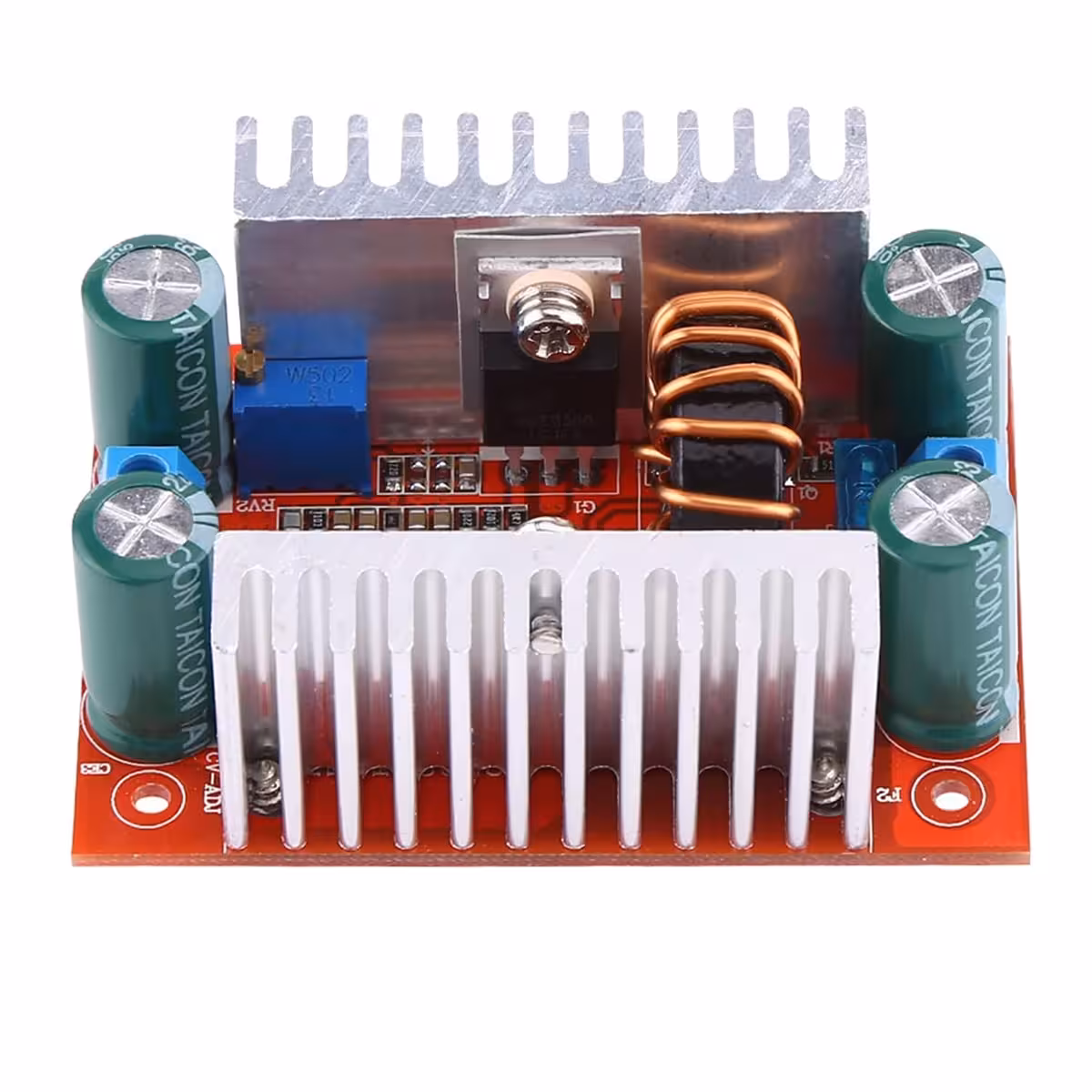

- Inbyggda kylflänsar — klarar drift utan extra tillbehör vid måttlig belastning (under 8A inström).

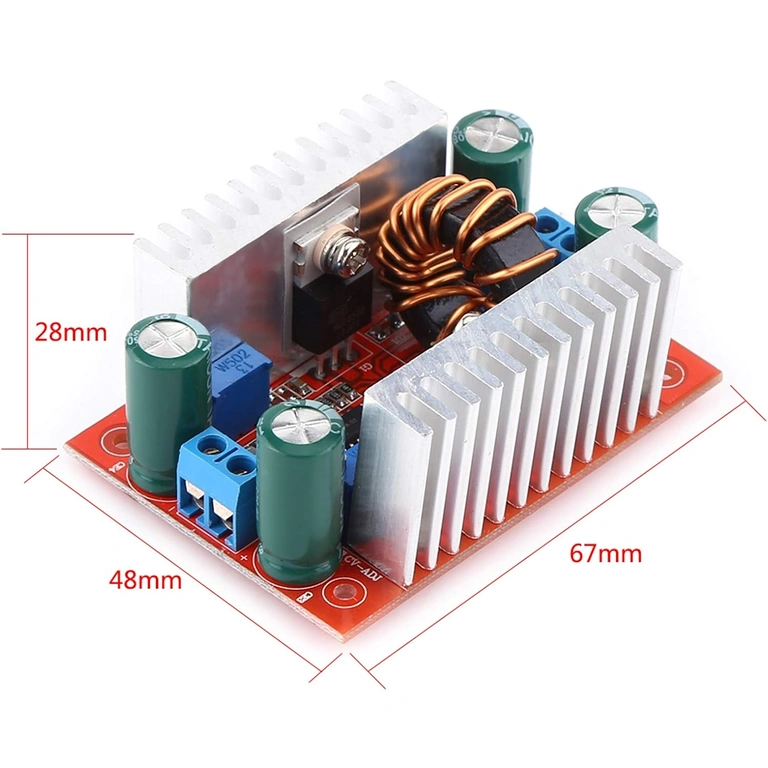

- Kompakt format 48×67×28mm — får plats i nästan alla DIY-projekt eller hemmabyggda labbaggregat.
Detaljer och prestanda
Kärnan i modulen är en 150kHz switchad boost-omvandlare. Den höga frekvensen möjliggör mindre spolar och kondensatorer, men framför allt ett lägre rippel på utgången jämfört med långsammare lösningar. Maximal inström är 15A, medan utströmmen når upp till 12A. Det exakta värdet beror på förhållandet mellan in- och utspänning – ju större skillnad, desto lägre tillgänglig utström. Justeringen görs enkelt med en vanlig skruvmejsel: potentiometern till höger för spänning och den till vänster för strömbegränsning.
| Parameter | Värde / Detalj |
|---|---|
| Inspänning | 8.5V – 50V DC |
| Utspänning | 10V – 60V DC (justerbar) |
| Maximal effekt | 400W |
| Maximal inström | 15A (aktiv kylning rekommenderas över 8A) |
| Maximal utström | 12A (beroende på spänningsförhållande) |
| Verkningsgrad | upp till 96% |
| Driftfrekvens | 150kHz |
| Integrerat skydd | 15A bilsäkring |
| Justeringstyp | 2 oberoende potentiometrar (spänning + ström) |
| Dimensioner | 48mm × 67mm × 28mm |
Instruktioner för användning

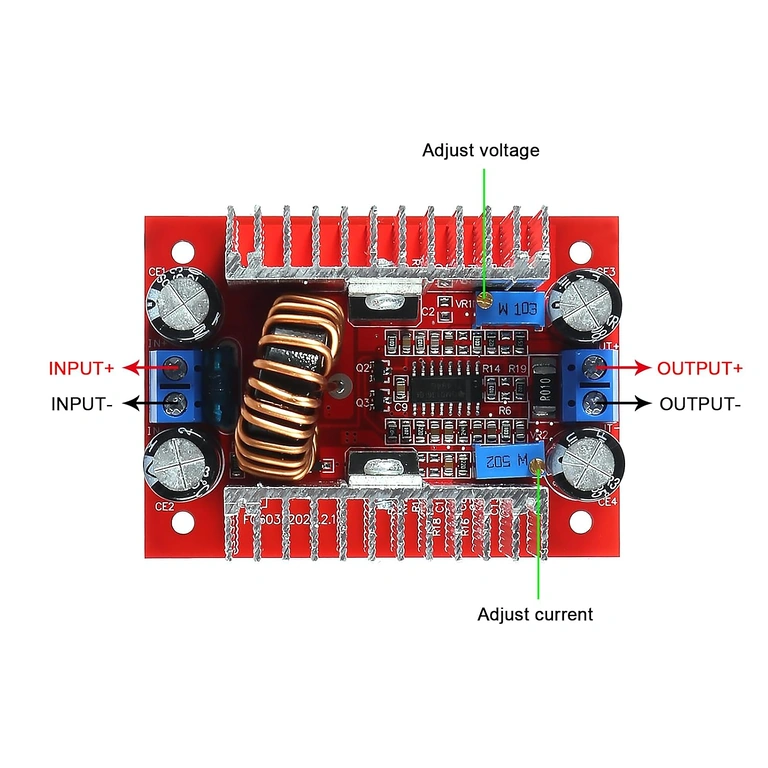

- Anslut strömkällan till ingångsterminalerna (t.ex. 12V DC) – utan att ansluta någon last ännu.
- Vrid strömpotentiometern (vänster) till önskat maxvärde innan du justerar spänningen, annars kan den begränsa spänningsinställningen.
- Justera spänningspotentiometern (höger) med en skruvmejsel till önskat värde, kontrollerat med en multimeter vid utgångsterminalerna.
- Anslut lasten och övervaka strömmen. Om spänningen sjunker kraftigt, öka strömbegränsningen med den vänstra potentiometern.
- Vid inströmmar över 8A, montera en aktiv fläkt riktad mot modulens kylflänsar.
- Vanligt problem: Ändras inte spänningen när du vrider på potentiometern? Kontrollera att strömpotentiometern inte är inställd på minimum – om den står för lågt begränsas även utspänningen.
Paketets innehåll
- 1x DC-DC Step-up Boost-modul 400W 15A
- 1x 15A bilsäkring (förmonterad)
Vanliga frågor
Kan jag använda modulen för att ladda LiPo- eller Li-ion-batterier?
Ja. Ställ in utspänning och ström till korrekta värden för din batterityp innan anslutning. Modulen fungerar som en CC/CV-källa, vilket är precis vad som krävs för kontrollerad laddning.
Behöver jag en fläkt eller räcker den inbyggda kylflänsen?
Under 8A inström klarar de inbyggda kylflänsarna värmeavledningen utan problem. Vid belastning över 8A eller kontinuerlig drift på maxeffekt bör du addera en aktiv fläkt för att undvika överhettning.
Fungerar den med ett 12V bilbatteri?
Ja, 12V ligger perfekt inom intervallet 8.5V–50V. Säkerställ att batteriet kan leverera den nödvändiga strömmen utan att spänningen sjunker under 8.5V under belastning.
Varför ändras inte utspänningen när jag vrider på spänningspotentiometern?
Troligtvis är strömpotentiometern (vänster) inställd för lågt, vilket begränsar utspänningen. Öka strömgränsen och försök justera spänningen igen.
Vad händer om jag överskrider 50V på ingången?
Modulen är inte konstruerad för spänningar över 50V. Att överskrida gränsen kan permanent skada de interna komponenterna. Använd alltid en stabiliserad strömkälla inom de angivna gränserna.
