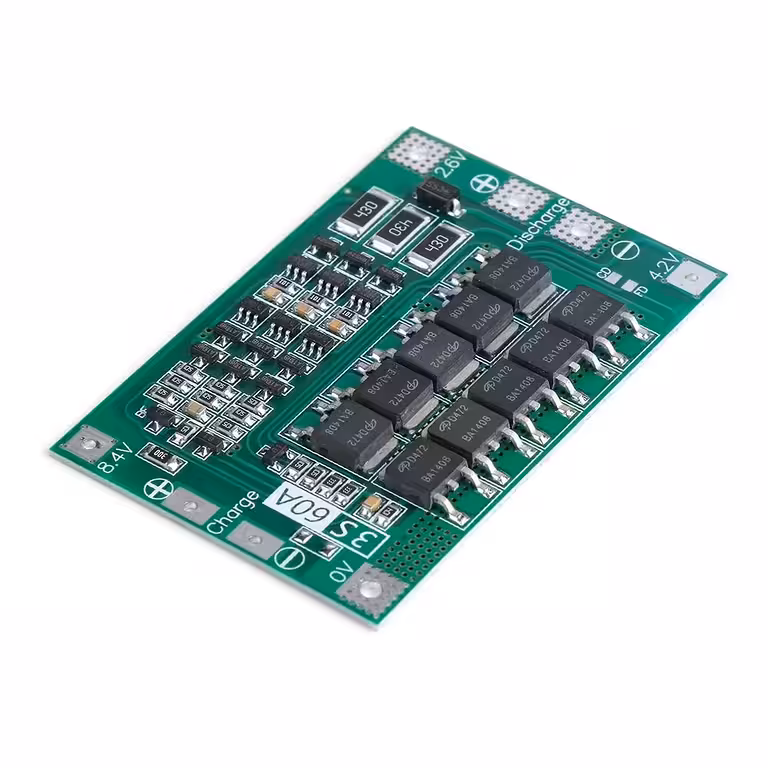

BMS-modul 3S 60A – Komplett skydd och balansering för 14,8V Li-Ion 18650-batteripack
Oskyddade litiumbatterier bryts ner snabbt. Utan aktiv övervakning kan ett Li-Ion-batteripack tappa 30–40 % av sin kapacitet på bara några månaders intensiv användning. Denna BMS-modul på 3S 60A löser problemet genom att övervaka varje enskild cell, ingripa automatiskt vid avvikelser och hålla batteripacket perfekt balanserat vid varje laddningscykel.
Observera: 18650-batterier ingår ej. Kontrollera batteripackets nominella spänning före montering. Strömstyrkan på 70A avser kortvarig belastning (peak); rekommenderad kontinuerlig ström är max 60A.
Varför välja denna modell? (Viktiga fördelar):
- 60A kontinuerligt / 70A peak — driver motorer med hög strömförbrukning utan spänningsfall eller oönskade avbrott, perfekt för krävande DIY-projekt.
- Passiv balansering 100mA per cell — kompenserar för skillnader mellan cellerna under laddning, vilket förhindrar den obalans som annars halverar batteriets livslängd.
- Trippelt automatiskt skydd — skyddar mot överladdning (4,2V ±0,03V), djupurladdning (3,2V ±0,1V) och kortslutning, helt utan manuell hantering.
- 10 kraftfulla MOSFET-transistorer — ger lågt inre motstånd, effektivare värmeavledning än standardmoduler med 6 MOSFETs samt snabbare frånkoppling vid fel.
- Endast 3,4 mm tunn — får plats i trånga utrymmen i skruvdragare, drönare eller RC-fordon där standardmoduler är för skrymmande.
- Gemensam port (B- / P- / C-) — möjliggör samtidig anslutning av laddare och förbrukare utan behov av separat kablage.
Detaljer och prestanda
Kretsen är uppbyggd kring 10 kraftfulla MOSFET-transistorer placerade symmetriskt för att minimera det inre motståndet och reducera energiförluster under belastning. Skyddströsklarna är fabrikskalibrerade för standard Li-Ion-kemi: 4,2V för överladdningsskydd och 3,2V för djupurladdningsskydd – värden som skyddar cellerna utan att offra användbar kapacitet.
Systemet för passiv balansering aktiveras under laddningsfasen och avleder överskottsenergi från de mest laddade cellerna via dedikerade motstånd. Modulen stöder en maximal laddström på 15A, vilket är kompatibelt med professionella 3S-laddare på marknaden. Vid urladdningsströmmar mellan 20–30A fungerar modulen utan extra kylning; nära gränsen på 60A rekommenderas god ventilation.
| Parameter | Värde / Detalj |
|---|---|
| Batterikonfiguration | 3S (Li-Ion 18650) |
| Nominell spänning | 14,8V (laddare: 12,6V utgång) |
| Maximal laddström | 15A |
| Maximal urladdningsström (kontinuerlig) | 60A |
| Maximal urladdningsström (peak) | 70A |
| Överladdningsskydd | 4,2V ± 0,03V per cell |
| Djupurladdningsskydd | 3,2V ± 0,1V per cell |
| Balanseringsström | 100mA per cell |
| Antal MOSFETs | 10 |
| Dimensioner | 62 × 42 × 3,4 mm |
| Kortslutningsskydd | Ja (automatisk, återställs när lasten tas bort) |
| Port-topologi | Gemensam port (B- / P- / C-) |
| Rekommenderade användningsområden | Skruvdragare, elverktyg, drönare, RC, robotdammsugare, DIY |
Innehåll i förpackningen
- 1 × BMS-modul 3S 60A för Li-Ion 18650-batterier
Vanliga frågor
Fungerar den med alla 18650-batterier oavsett kapacitet?
Ja. BMS 3S 60A-modulen är kompatibel med alla Li-Ion 18650-celler oavsett kapacitet (mAh). Balanseringen fungerar dock bäst om du använder celler av samma modell och kapacitet – stora skillnader mellan cellerna gör att balanseringsprocessen tar längre tid.
Vad händer vid en kortslutning?
Modulen känner av kortslutningen på millisekunder och bryter omedelbart urladdningskretsen via MOSFET-transistorerna för att skydda både batteri och enhet. Återställning sker automatiskt när den felaktiga lasten avlägsnas – ingen manuell reset krävs.
Vilken spänning ska laddaren ha?
För ett 3S Li-Ion-batteripack måste laddaren leverera exakt 12,6V – vilket är den fulla laddspänningen för tre seriekopplade celler. Använd alltid en dedikerad 3S-laddare med strömbegränsning; en felaktig laddare kan skada cellerna trots att BMS är monterat.
Behövs kylfläns vid hög belastning?
Vid 20–30A fungerar modulen utan extra kylning. Om du planerar att ligga nära gränsen på 60A kontinuerligt under längre perioder rekommenderar vi att du monterar en liten kylfläns på MOSFET-transistorerna eller säkerställer god ventilation – hög värme över tid förkortar komponenternas livslängd.
