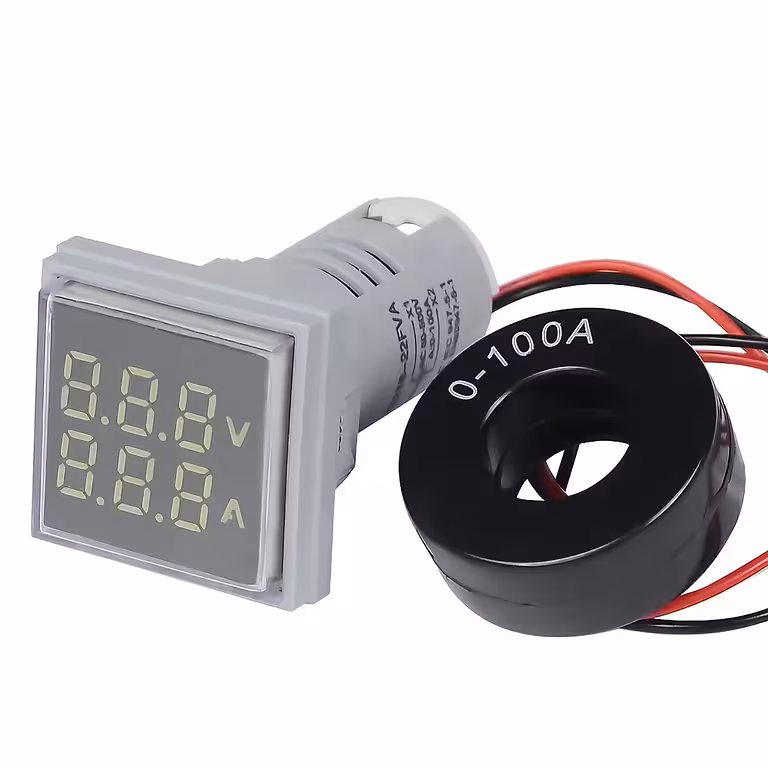

Digital volt- och amperemeter 220V AC 60-500V 0-100A – Anslutningsinstruktioner och specifikationer
Digital volt- och amperemeter är idealisk för att övervaka spänningen och strömförbrukningen hos elektrisk utrustning i växelströmsnät (AC).
Enkel och säker anslutning:
Voltampermetern har två huvudterminaler:
- Terminal L (fas): ansluts till fasledningen i elnätet.
- Terminal N (neutral): ansluts till neutralledningen i elnätet.
På detta sätt mäter voltmetern matningsspänningen mellan fas och neutral.
Mätning av ström (amperemeter):
Fasledningen till förbrukaren måste passera genom amperemeter-spolen på apparaten, som fungerar som en magnetisk ring.
För högre precision rekommenderas att fasledningen passeras flera gånger (vanligtvis 3–5 varv) genom amperemeter-spolen. Detta ökar känsligheten och noggrannheten vid strömmätningen avsevärt.
Anslutningsschema:
- Nätfas (L) → Terminal L volt- och amperemeter → Amperemeterspole (fasledningen till förbrukaren passeras genom) → Förbrukare fas (L)
- Nätneutral (N) → Terminal N volt- och amperemeter → Förbrukare neutral (N)
Tekniska specifikationer:
Spänningsmätningsområde
60 – 500 V AC
Strömmätningsområde
0 – 100 A
Panelmått
31 x 31 mm
Monteringsdiameter
22 mm
Färg
Vit
LED-display med hög ljusstyrka säkerställer tydlig synlighet av mätvärdena, och apparaten är mycket användbar vid elektriska installationer och övervakning av energiförbrukning.
Digital volt- och amperemeter är idealisk för att övervaka spänningen och strömförbrukningen hos elektrisk utrustning i växelströmsnät (AC).
Enkel och säker anslutning:
Voltampermetern har två huvudterminaler:
- Terminal L (fas): ansluts till fasledningen i elnätet.
- Terminal N (neutral): ansluts till neutralledningen i elnätet.
På detta sätt mäter voltmetern matningsspänningen mellan fas och neutral.
Mätning av ström (amperemeter):
Fasledningen till förbrukaren måste passera genom amperemeter-spolen på apparaten, som fungerar som en magnetisk ring.
För högre precision rekommenderas att fasledningen passeras flera gånger (vanligtvis 3–5 varv) genom amperemeter-spolen. Detta ökar känsligheten och noggrannheten vid strömmätningen avsevärt.
Anslutningsschema:
- Nätfas (L) → Terminal L volt- och amperemeter → Amperemeterspole (fasledningen till förbrukaren passeras genom) → Förbrukare fas (L)
- Nätneutral (N) → Terminal N volt- och amperemeter → Förbrukare neutral (N)
Tekniska specifikationer:
| Spänningsmätningsområde | 60 – 500 V AC |
|---|---|
| Strömmätningsområde | 0 – 100 A |
| Panelmått | 31 x 31 mm |
| Monteringsdiameter | 22 mm |
| Färg | Vit |
LED-display med hög ljusstyrka säkerställer tydlig synlighet av mätvärdena, och apparaten är mycket användbar vid elektriska installationer och övervakning av energiförbrukning.
