Programmerbar digital termostat W1209 – exakt temperaturstyrning från -50°C till +110°C
Behöver du hålla en exakt temperatur i ett hemmabyggt kylskåp, en äggkläckningsmaskin, ett akvarium eller ett solfångarsystem? Utan en dedikerad styrenhet riskerar du antingen överhettning eller onödig energiförbrukning. W1209 är en kompakt och prisvärd digital termostat som löser detta på ett enkelt sätt.
Observera: För elektriska laster som överstiger 20A rekommenderas användning av en extern kontaktor som styrs via termostatens relä.
Varför välja denna modell? (Huvudfördelar):
- Brett mätområde — täcker allt från -50°C till +110°C, vilket gör den lika lämplig för frysar som för värmeelement.
- Kraftfullt 20A-relä (NO/NC) — styr direkt mindre kompressorer, värmeelement eller magnetventiler utan behov av extra kretsar.
- 0,1°C upplösning — visar och reagerar på minsta temperaturförändring, vilket är avgörande för känsliga processer.
- Fullt programmerbara parametrar — ställ in läge för värme/kyla, justerbar hysteres, startfördröjning, sensorkalibrering och temperaturlarm.
- Låg strömförbrukning (35–65mA) — fungerar utmärkt med batteridrift eller solcellssystem utan att dra onödigt mycket ström.

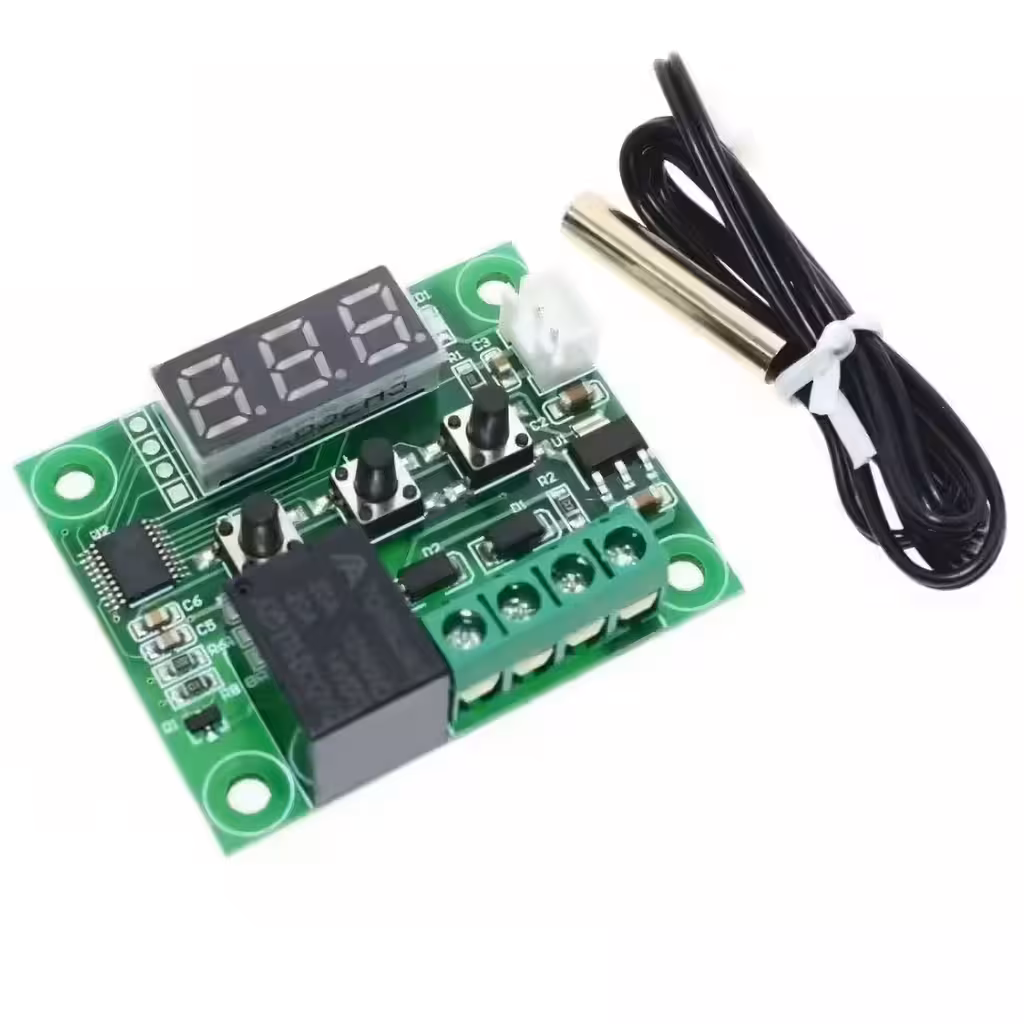

- NTC-givare ingår — redo att användas direkt ur förpackningen, inga extra tillbehör krävs.
Detaljer och prestanda
W1209-modulen uppdaterar mätvärdet var 0,5 sekund, vilket innebär att reläet reagerar snabbt på plötsliga temperaturförändringar – extra viktigt i kylapplikationer där varje grad räknas. Det inbyggda NO/NC-reläet ger dig full flexibilitet: du kan använda direkt eller inverterad logik utan att behöva ändra i elschemat. Om den medföljande NTC-givaren inte passar dina behov kan den ersättas med en PTC-givare, då modulen stödjer båda typerna. Med sina kompakta mått på 48,5 x 40 mm är den enkel att montera i valfritt chassi eller kopplingsbox.
| Parameter | Värde / Detalj |
|---|---|
| Temperaturområde | -50°C till +110°C |
| Givarkompatibilitet | NTC (ingår), PTC |
| Displayupplösning | 0,1°C |
| Mätnoggrannhet | ±0,1°C |
| Hysteresnoggrannhet | 0,1°C |
| Uppdateringsfrekvens | 0,5 sekunder |
| Strömförbrukning | 35mA – 65mA |

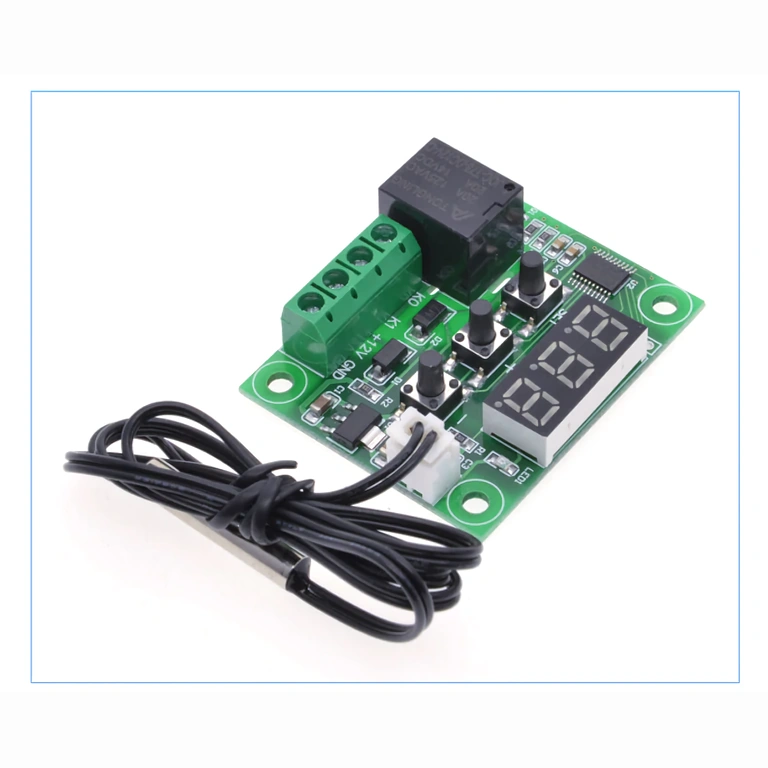

| Display | 0,28 tum LED, 3 siffror |
| Matningsspänning | 12V DC |
| Maximal reläström | 20A |

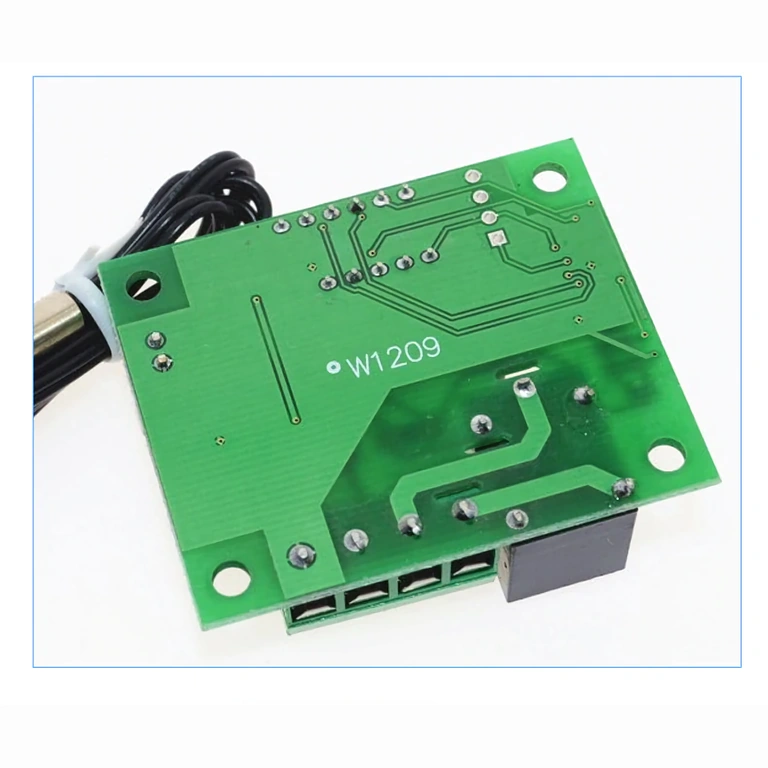

| Relätyp | Dubbel: Normalt öppen (NO) / Normalt stängd (NC) |
| Driftstemperatur | -10°C till +60°C, luftfuktighet 20%–85% |

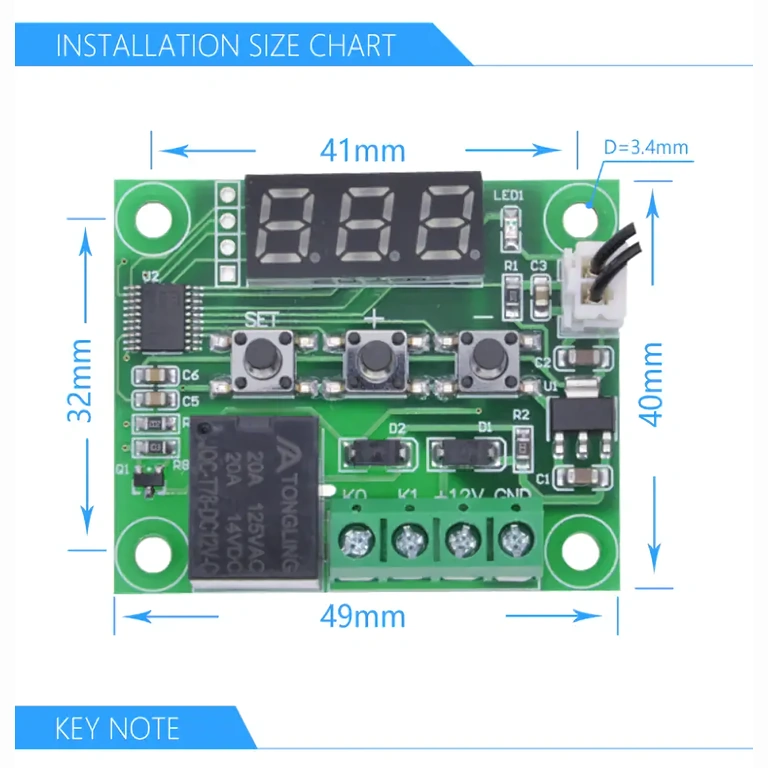

| Modulens mått | 48,5 x 40 mm |
Inställningar och programmering
- Håll in SET-knappen i 5 sekunder för att öppna menyn.
- Navigera mellan parametrarna med + och –, bekräfta valet med SET.
- P0 – Driftläge: C (kyla) / H (värme) — standard: C
- P1 – Hysteres: intervall 0,1–30°C — standard: 2
- P2 – Övre temperaturgräns: max 110°C — standard: 110
- P3 – Undre temperaturgräns: min -50°C — standard: -50
- P4 – Sensorkalibrering: -7°C till +7°C — standard: 0
- P5 – Startfördröjning: 0–600 sekunder — standard: 0
- P6 – Högtemperaturlarm: 0–110°C — standard: OFF
- För att återställa till fabriksinställningar: håll in + och – samtidigt.
- Montera sensorn med spetsen riktad uppåt och skyddad från direkt drag för mest korrekt mätvärde.
Paketinnehåll
- 1x Digital termostatmodul W1209
- 1x NTC-temperaturgivare
Vanliga frågor
Vilken matningsspänning kräver W1209?

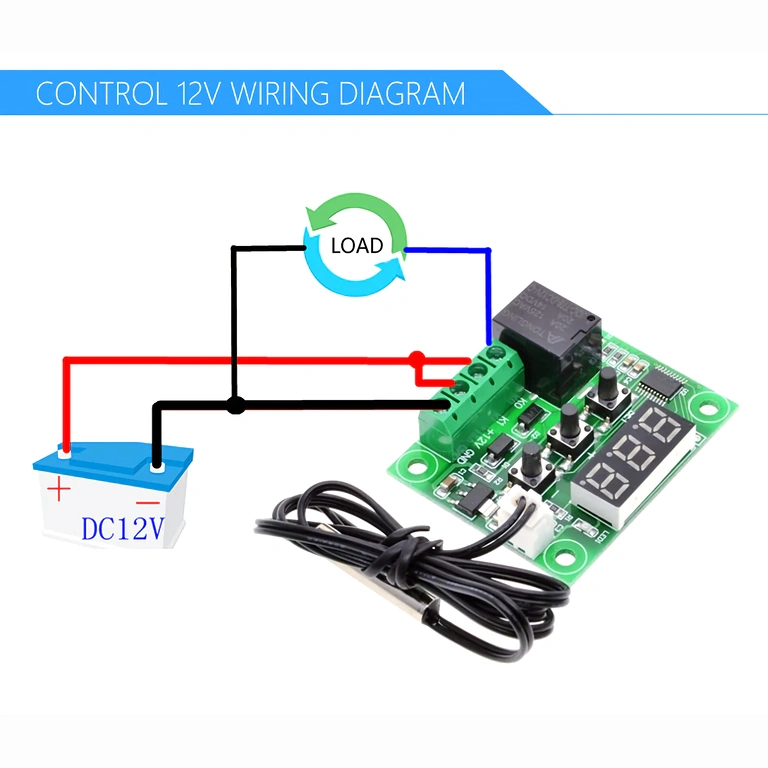

Den drivs uteslutande med 12V DC. För användning i ett vanligt 230V-vägguttag krävs en lämplig nätadapter.
Kan den styra en kylkompressor eller ett värmeelement?
Ja. 20A-reläet klarar av att styra mindre kompressorer, värmeelement, magnetventiler och fläktar direkt. För laster över 20A bör du använda en extern kontaktor som styrs av termostatens relä.
Kan NTC-givaren bytas ut mot en längre eller annan typ?
Ja, modulen accepterar både NTC– och PTC-givare. Du kan använda en givare med längre kabel eller andra egenskaper utan att behöva göra några modifieringar.
Hur växlar jag mellan kyla och värme?
Gå in i menyn (håll in SET i 5 sekunder) och ändra parametern P0: H för värmeläge, C för kylläge.
Vad är skillnaden mellan NO- och NC-kontakt?
NO (Normalt öppen) sluter kretsen när reläet aktiveras – används när du vill att utrustningen ska starta vid inställd temperatur. NC (Normalt stängd) bryter kretsen vid aktivering – användbart när du vill stänga av utrustning när tröskelvärdet nås.
