Digital panelmätare – övervaka spänning och ström i realtid

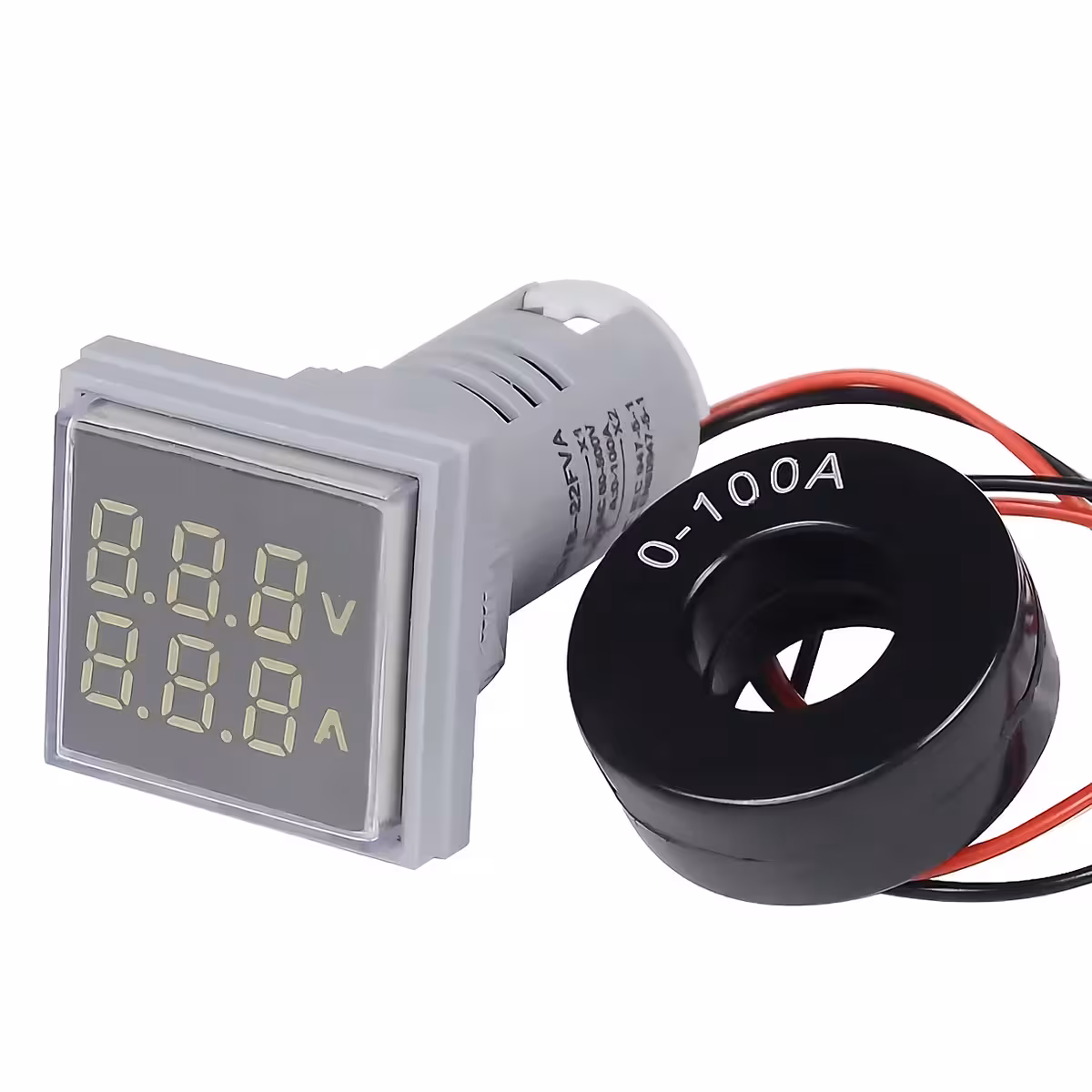

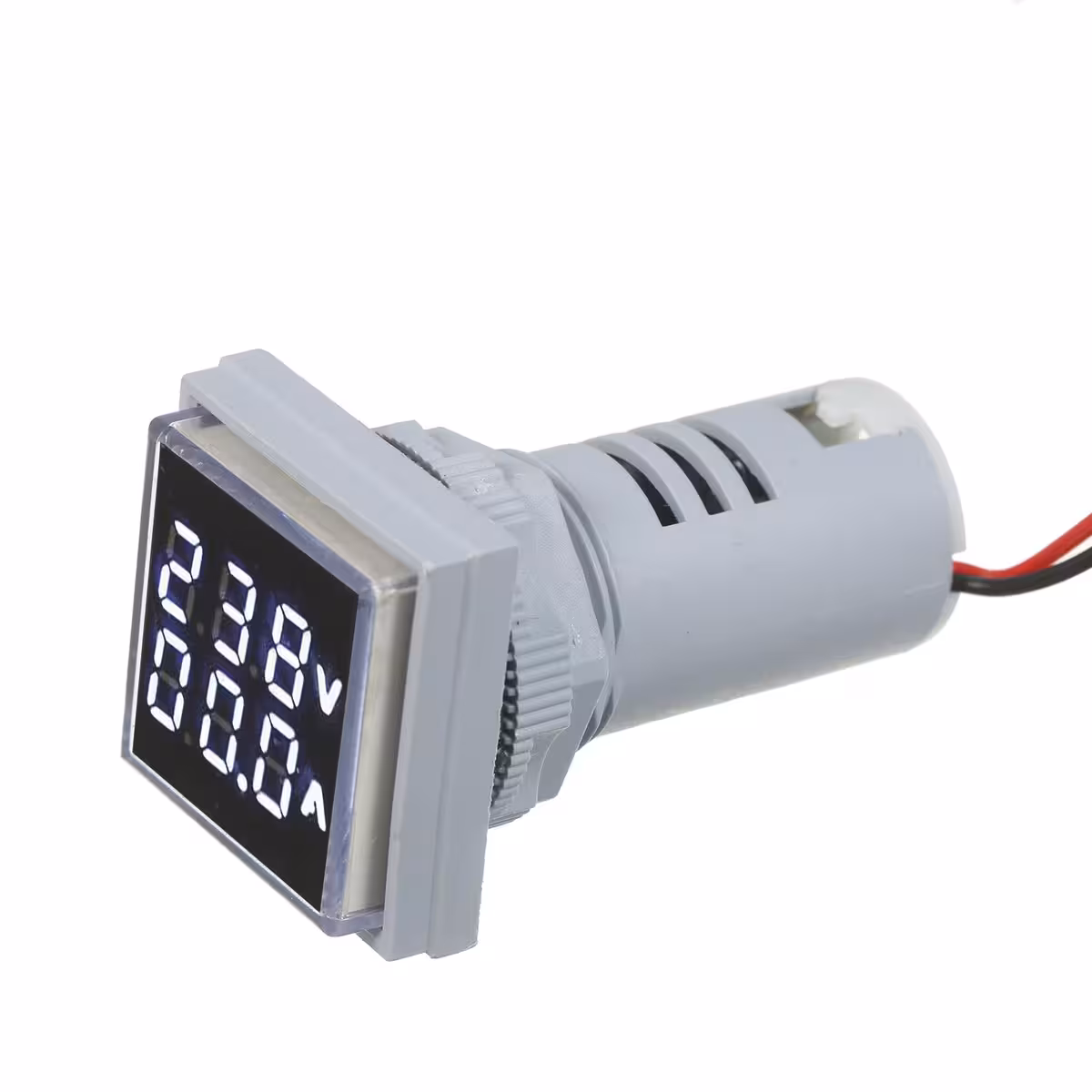

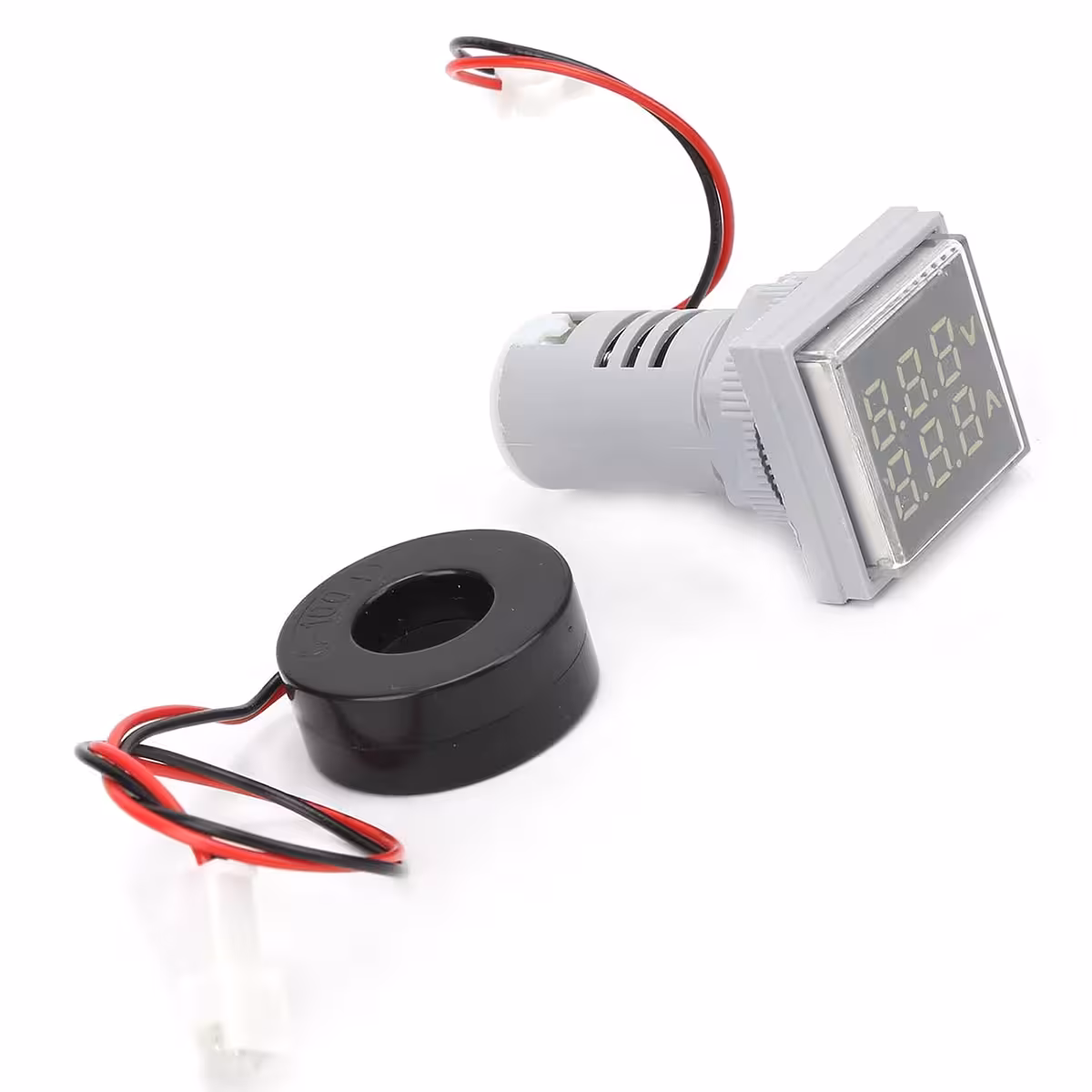

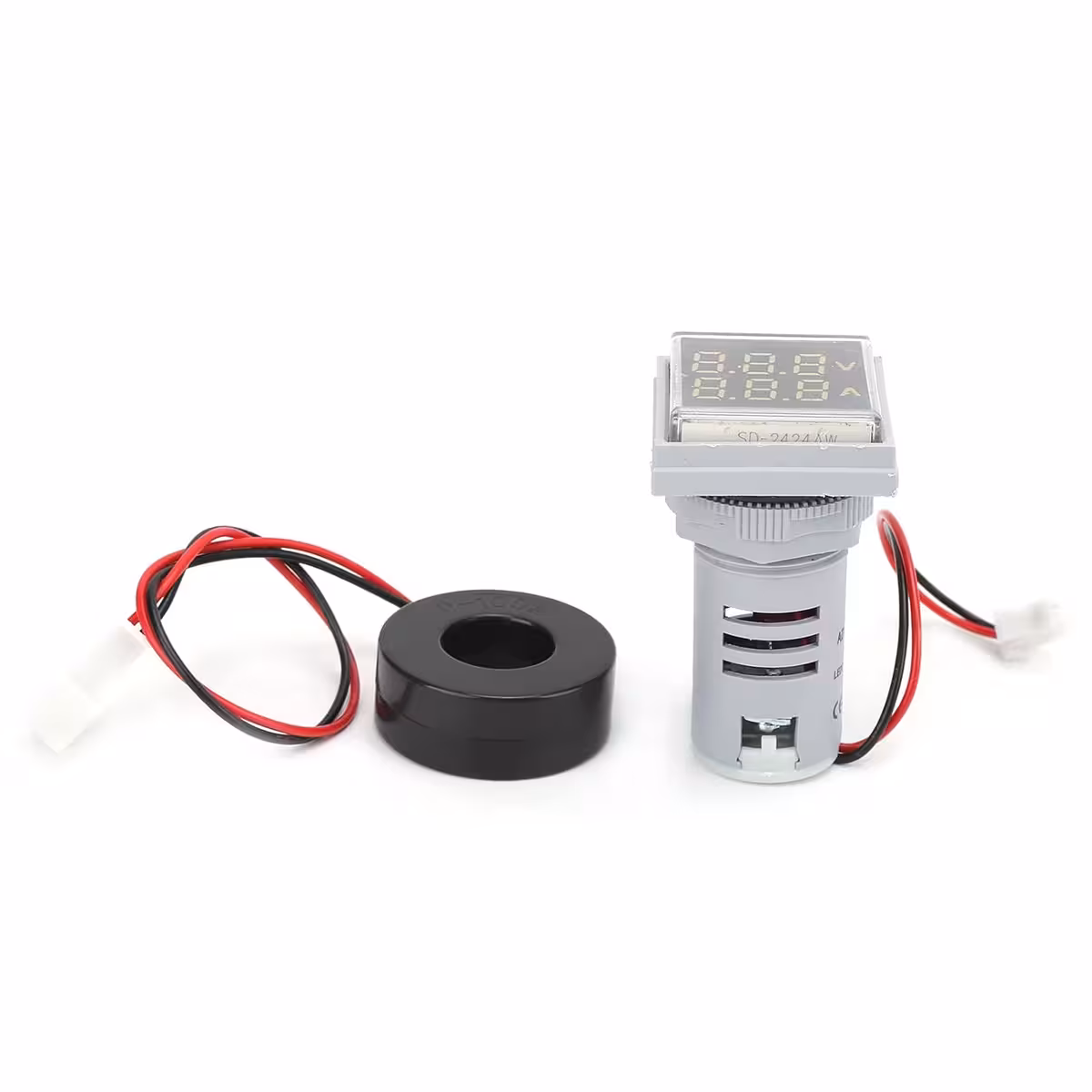

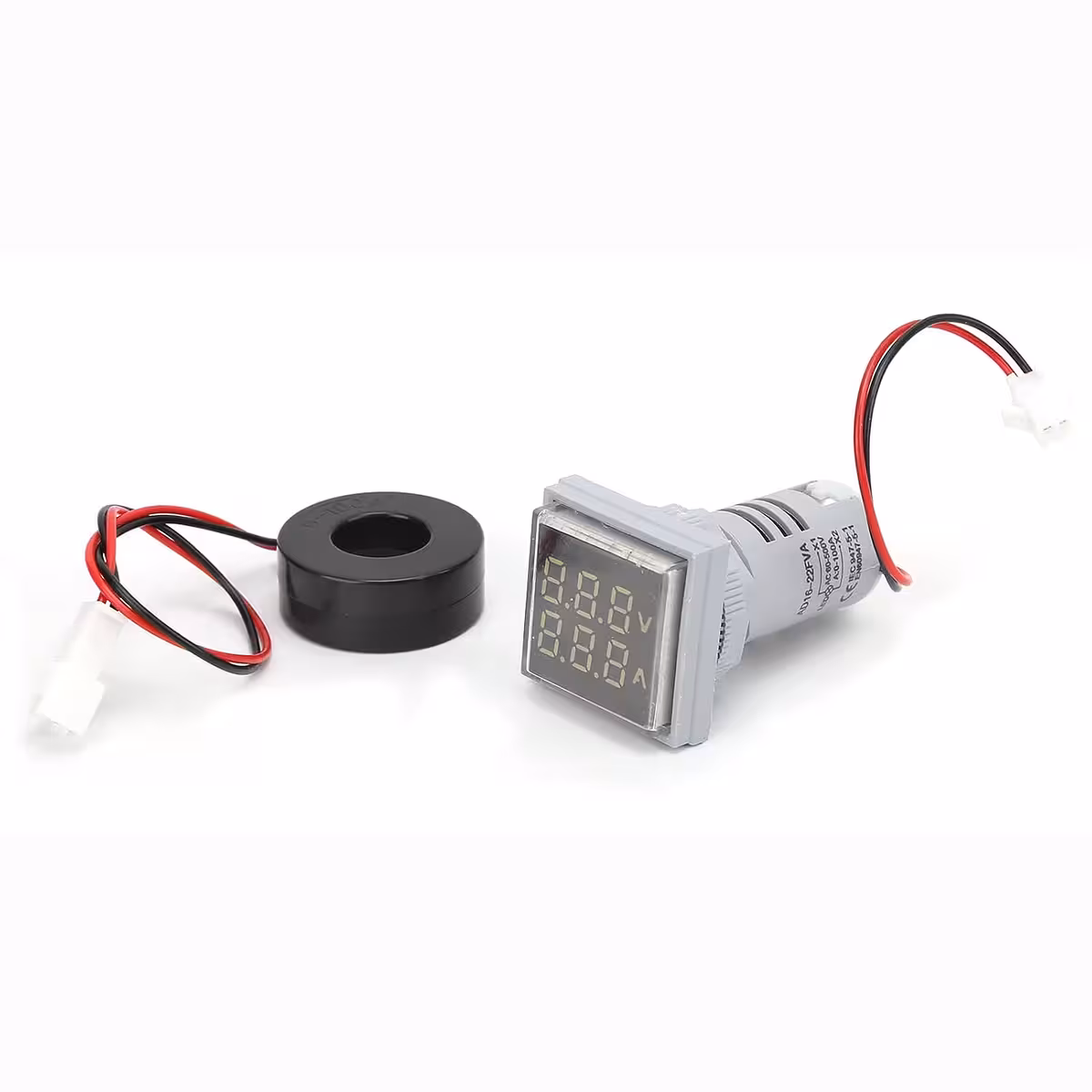

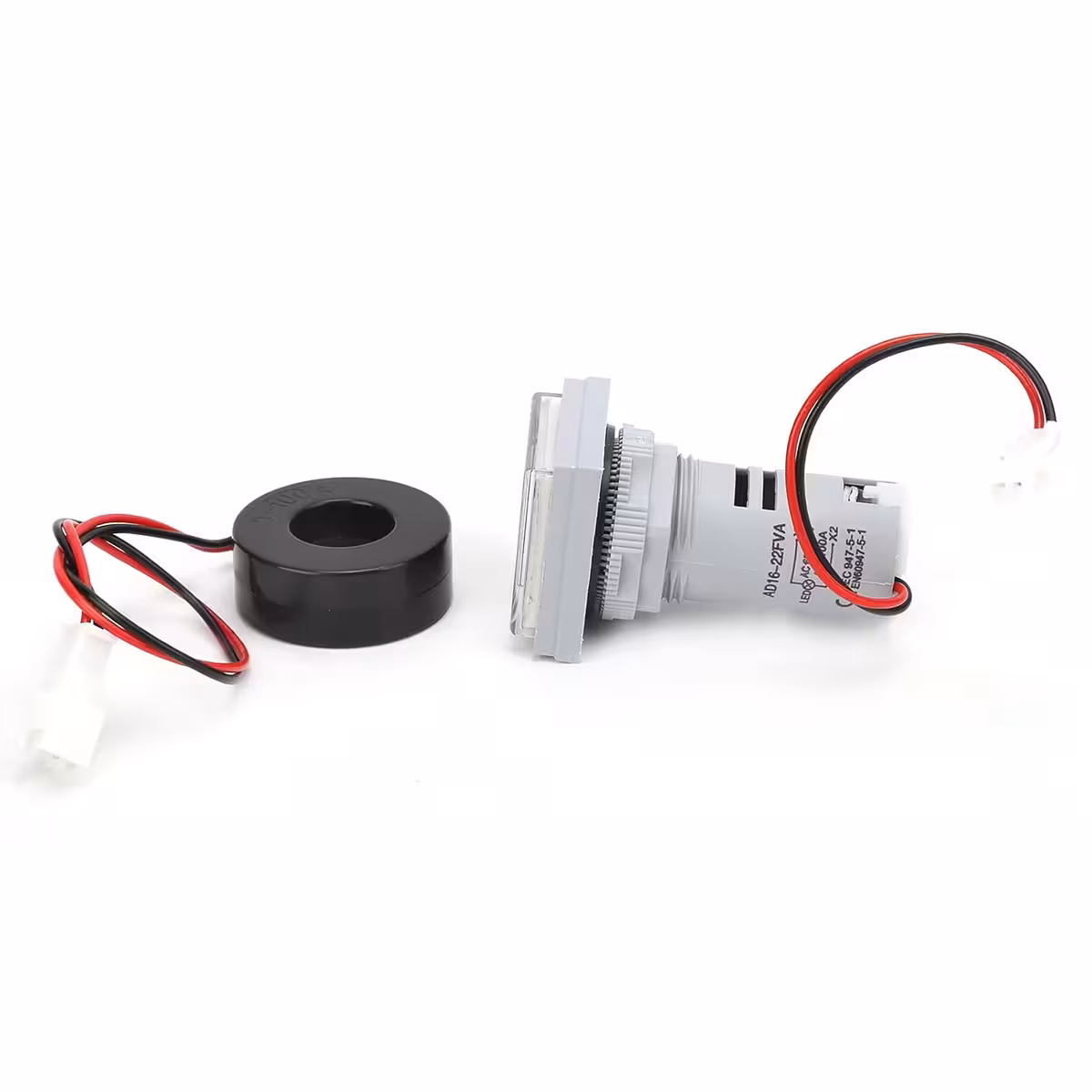

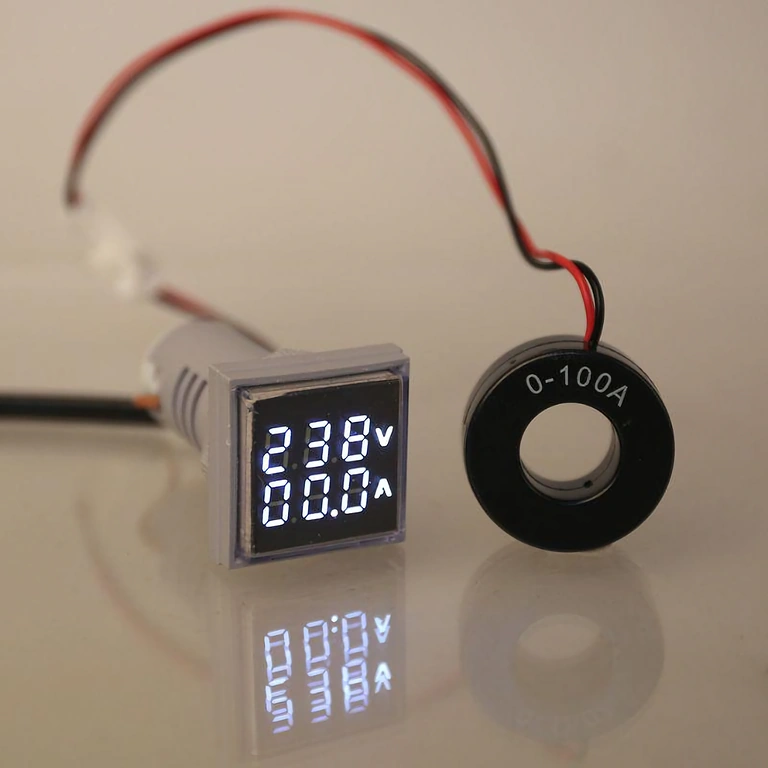

När du vill ha full kontroll över elcentralen – spänning och ström i realtid – behöver du ett instrument som levererar båda värdena samtidigt. Denna digitala AC-voltamperemätare (60–500V / 0–100A) visar båda parametrarna på en tydlig LED-display. Modulen är utformad för standard 22 mm panelmontage och kräver inga krångliga omkopplare. En smidig och pålitlig lösning för din elinstallation.
Observera: Enheten är endast avsedd för växelström (AC). Den är inte kompatibel med likström (DC). För maximal precision vid mätning av låga strömstyrkor rekommenderas att faskabeln lindas 3–5 varv genom strömtransformatorn.
Varför välja denna modell? (Fördelar):
- Dubbel mätning — Spänning och ström visas samtidigt på displayen, vilket sparar tid och minskar risken för felavläsningar.
- Brett mätområde — Klarar 60V till 500V och 0 till 100A, vilket gör den lämplig för allt från vanliga 230V-anläggningar till industriella trefassystem.

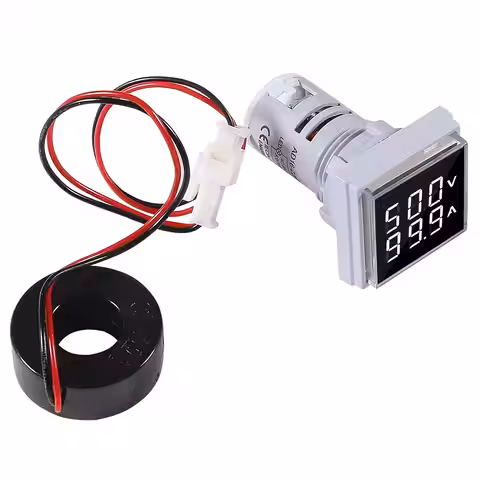

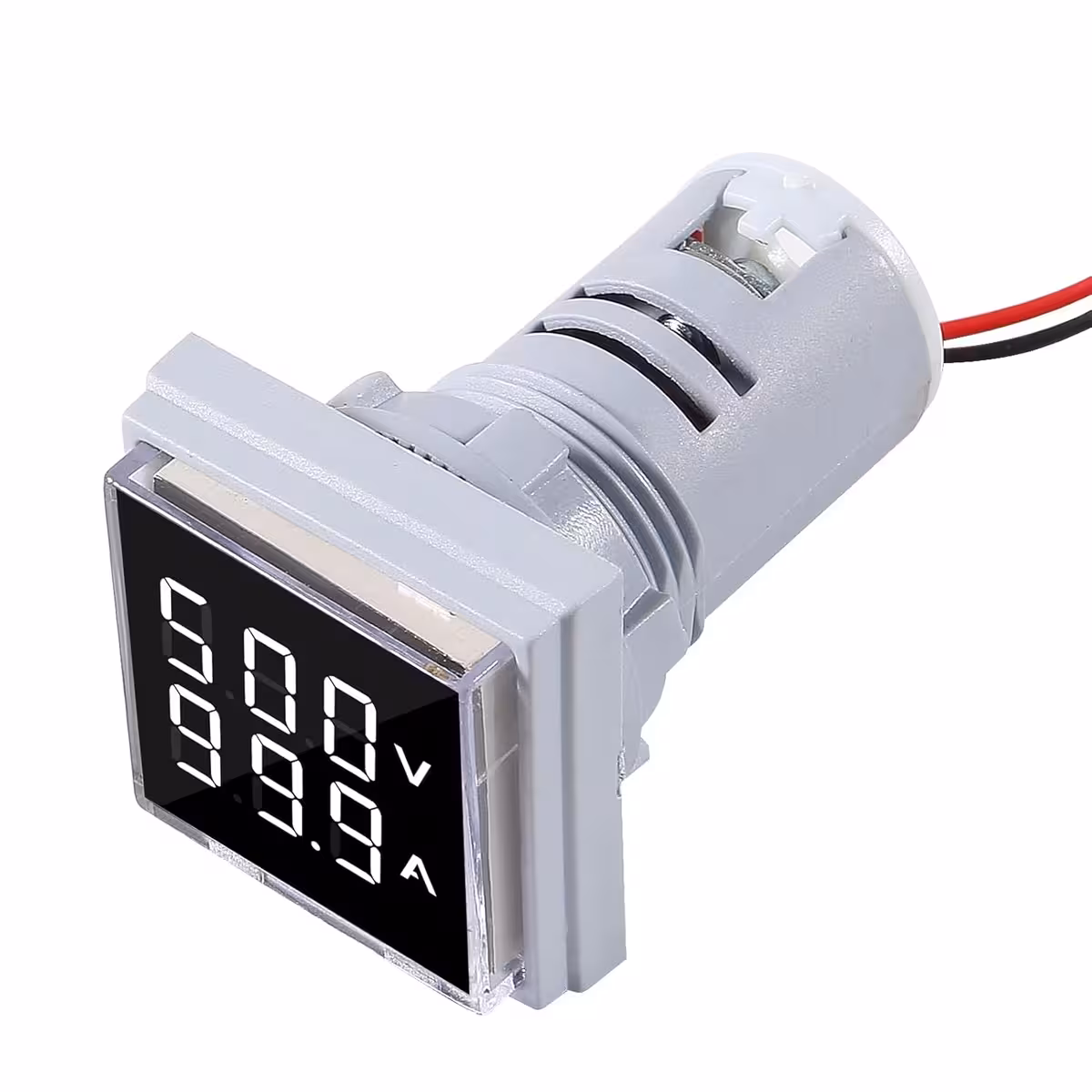

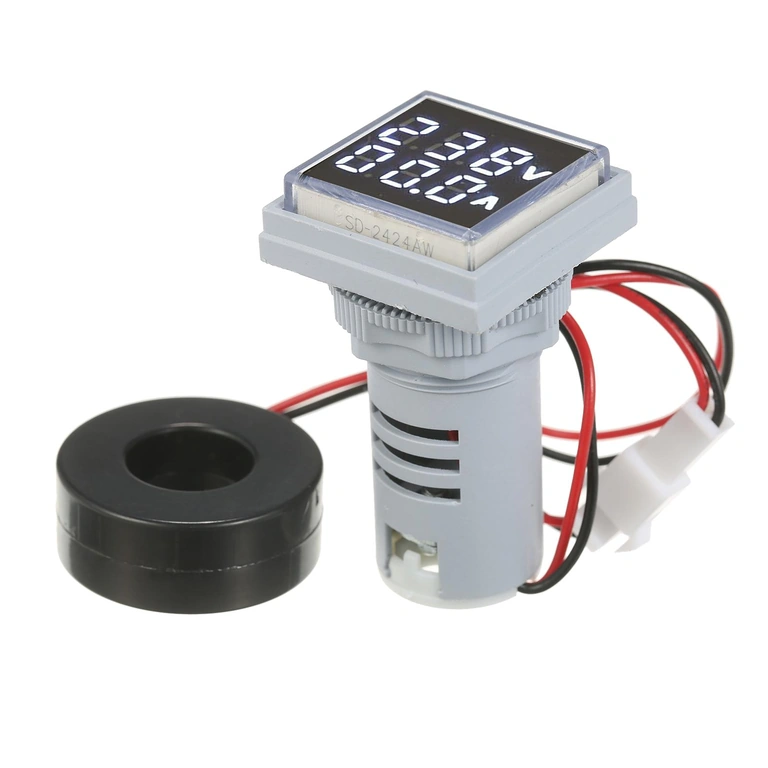

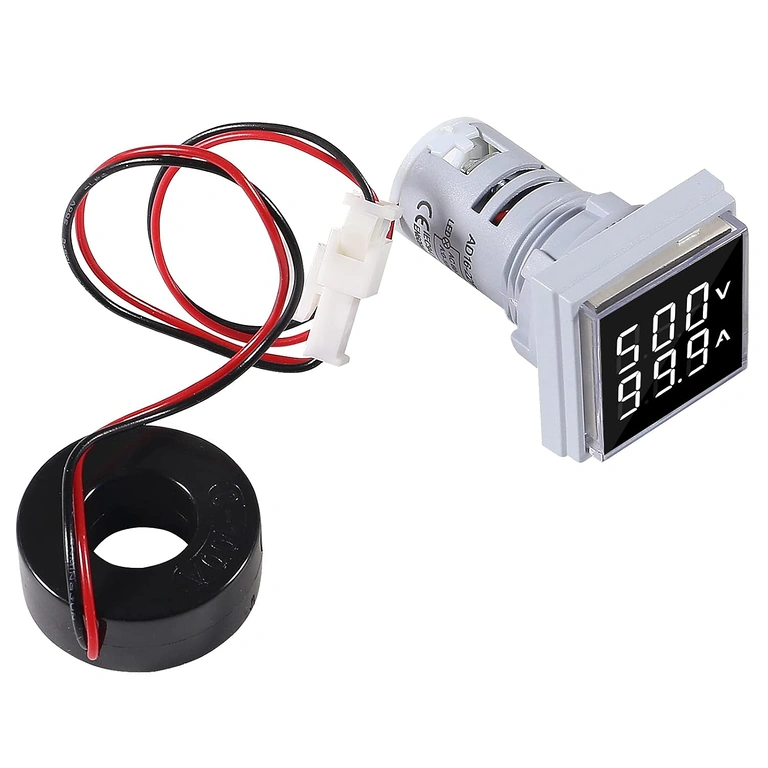

- Tydlig LED-display — Siffrorna är lättlästa även i svagt ljus eller på avstånd.
- Kompakt 22 mm design — Kräver endast ett 31×31 mm utrymme på panelen, perfekt för trånga elskåp.

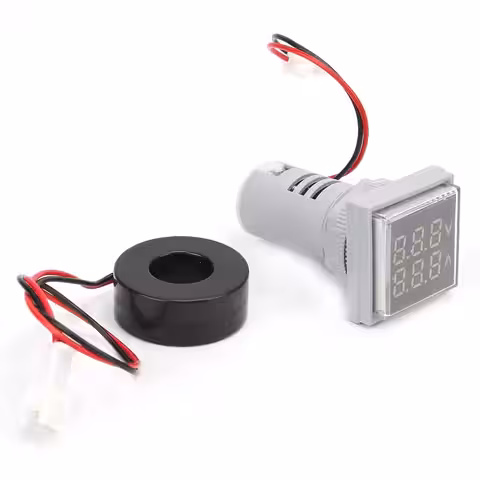

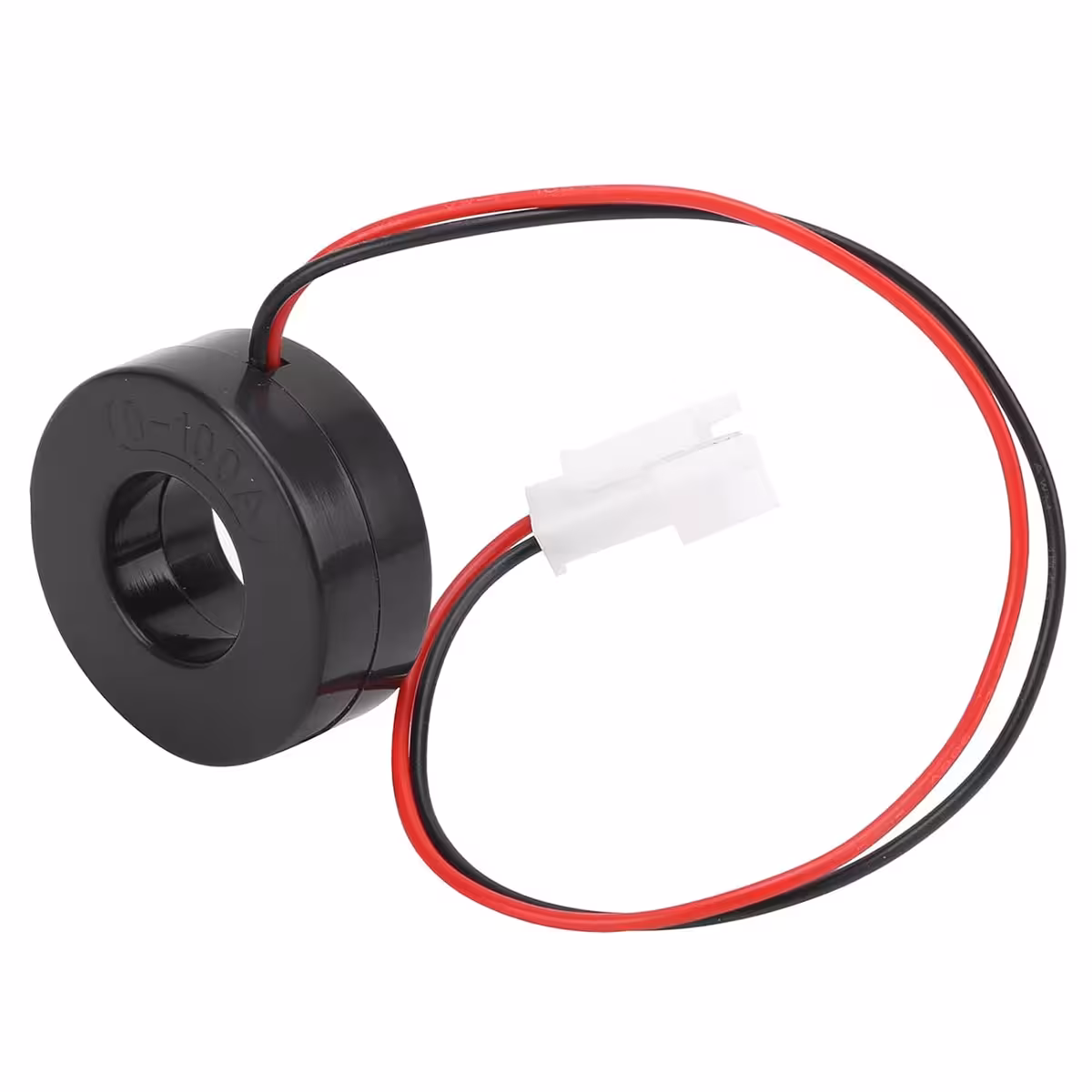

- Icke-invasiv strömmätning — Faskabeln dras genom den medföljande strömtransformatorn; du behöver inte klippa eller modifiera befintliga kablar.
- Justerbar precision — Vid strömmar under 10A kan du öka känsligheten genom att linda faskabeln 3–5 varv genom transformatorn.
Tekniska detaljer och prestanda

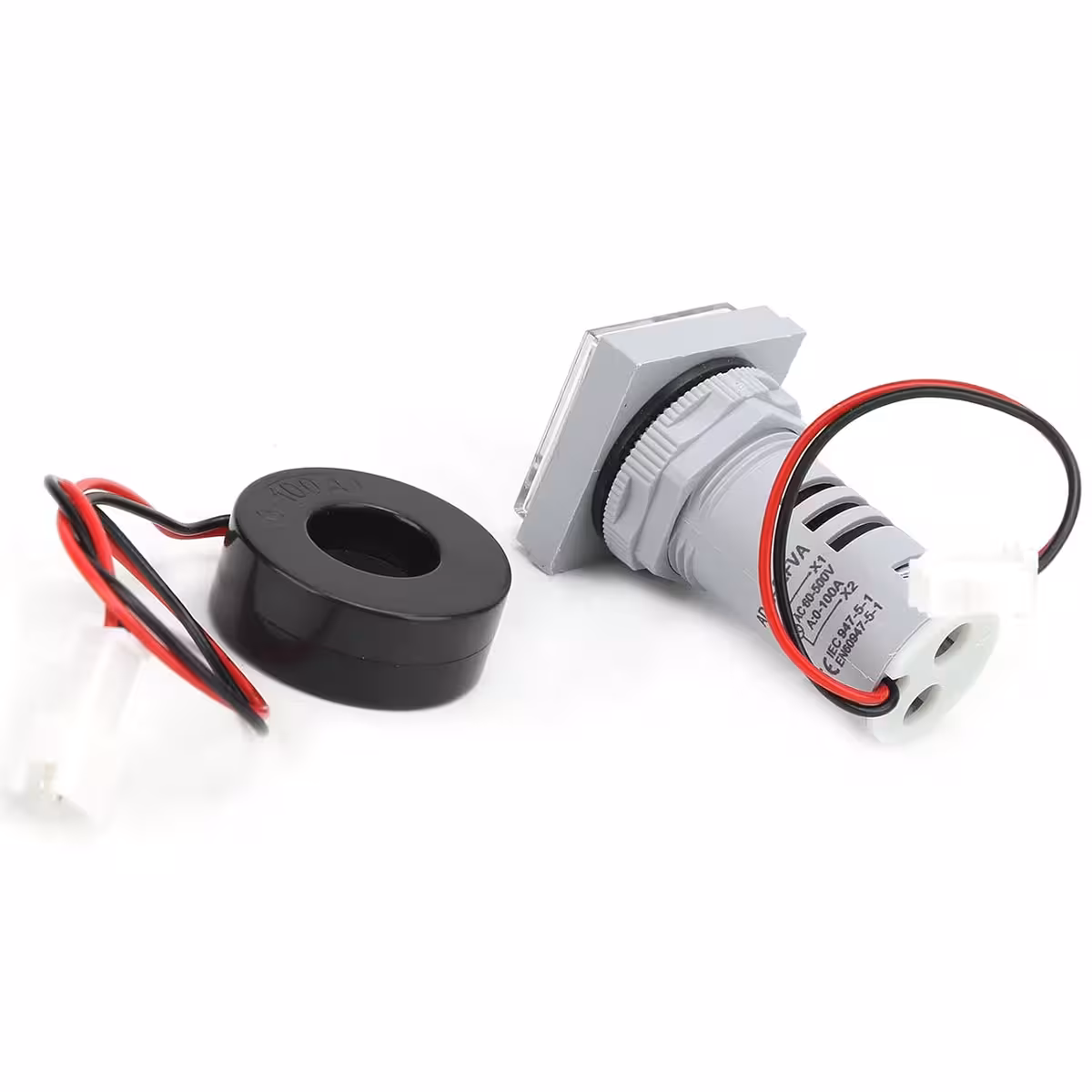

Denna modul kombinerar en AC-voltmeter och en amperemeter i ett kompakt format. L- och N-anslutningarna strömförsörjer enheten och mäter nätspänningen, medan strömmen mäts via den medföljande strömtransformatorn. Installationen är enkel och kräver inga ingrepp i själva kretsen. Den högupplösta LED-skärmen ger omedelbar feedback med hög läsbarhet.
| Parameter | Värde / Detalj |
|---|---|
| Spänningsmätområde | 60 – 500 V AC |
| Strömmätområde | 0 – 100 A AC |
| Kompatibla nät | Endast växelström (AC) |
| Displaytyp | LED, hög ljusstyrka |
| Panelmått | 31 × 31 mm |
| Monteringshål | 22 mm |
| Färg | Vit |
| Mätmetod (ström) | Strömtransformator (non-invasiv) |
| Rekommenderade varv för precision | 3 – 5 varv (vid låga strömmar) |
Installationsguide

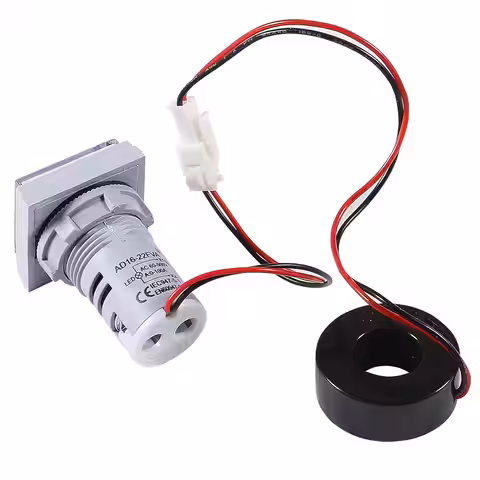

- Borra ett 22 mm hål i panelen och montera mätaren.
- Anslut nätets faskabel (L) till L-terminalen på enheten.
- Anslut nätets nolledare (N) till N-terminalen på enheten.
- För förbrukarens faskabel genom strömtransformatorn. För strömmar under 10A, linda kabeln 3–5 varv genom transformatorn för högre precision.
- Anslut faskabeln till förbrukaren och nolledaren direkt till nätets nollpunkt.
- Slå på strömmen – displayen visar nu spänning och ström direkt.
Paketet innehåller
- 1 × Digital AC-voltamperemätare 60–500V / 0–100A, vit
Vanliga frågor
Fungerar den med likström (DC)?
Nej. Denna enhet är endast avsedd för AC-nät. Anslutning till DC kan skada modulen och ge felaktiga mätvärden.
Behöver jag klippa i kablarna?
Nej. Kabeln dras genom strömtransformatorns ring, vilket gör installationen helt non-invasiv.
Varför ska jag linda kabeln flera varv genom transformatorn?
Varje varv förstärker det magnetfält som transformatorn läser av. Vid låga strömmar (under 5–10A) ger 3–5 varv en betydligt mer exakt avläsning.
Kan jag använda den för vanliga hushållsapparater på 230V?
Ja, absolut. Den fungerar utmärkt för vanliga enfasinstallationer på 230V, så länge strömmen inte överstiger 100A.
Vilket monteringsmått krävs?
Enheten kräver ett 22 mm hål. Fronten täcker en yta på 31 × 31 mm.
