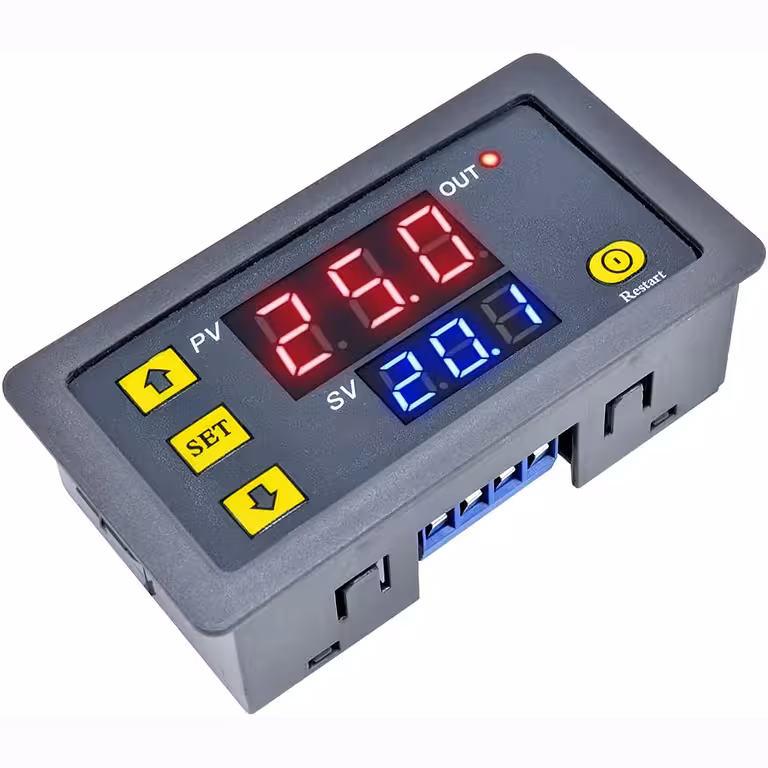

Programmerbart tidsrelä 220V med dubbel T1/T2-display — exakt tidstyrning utan analog drift
Behöver du automatisera en pump, fläkt eller ett bevattningssystem utan att behöva hålla koll på klockan? Ett programmerbart tidsrelä löser detta en gång för alla. Du ställer in intervallen T1 och T2, väljer driftläge och låter enheten sköta resten. Den arbetar självständigt dygnet runt och minns inställningarna även efter ett strömavbrott.
Observera: Modulen är avsedd för installation av personer med grundläggande elkunskaper. Se det medföljande kopplingsschemat före montering.
Varför välja denna modell? (Viktiga fördelar):
- Dubbel LED-display för T1 + T2 — se och justera båda intervallen samtidigt utan att behöva bläddra i krångliga menyer
- 6 driftlägen — delay, timing, loop ON/OFF och loop OFF/ON täcker alla scenarier, från automatisk bevattning till industriella ugnar
- Intervall 0–999 i sekunder, minuter eller timmar — full flexibilitet via parameter P0, inga extra moduler krävs
- Icke-flyktigt minne — T1, T2, P0 och P1 sparas vid strömavbrott; vid omstart fortsätter enheten exakt där den slutade
- Kapacitet 10A / 1500W — koppla direkt pumpar, fläktar, värmeelement och belysning utan behov av mellanliggande kontaktor
- Kompakt format för elcentral — 79×26×43 mm med monteringsmått 72×40 mm, passar i alla standardpaneler
Detaljer och prestanda
I hjärtat av modulen sitter en dedikerad mikrokontroller för tidstyrning — inte en analog RC-krets. Det innebär att det inställda intervallet förblir konstant oavsett spänningsvariationer eller temperatur. Knapparna SET, + och – möjliggör full konfiguration på under en minut, och loop-läget (P1-4 och P1-5) kör ON/OFF-cykler oändligt utan manuell inblandning. NO/NC-reläkontakten säkerställer kompatibilitet med både resistiva och induktiva laster upp till 1500W vid 220V AC.
| Parameter | Värde / Detalj |
|---|---|
| Matningsspänning | AC 220V |
| Maximal ström | 10A |
| Maximal bryteffekt | 1500W |
| Tidsintervall T1 / T2 | 0–999 sekunder / 0–999 minuter / 0–999 timmar |
| Tidsenheter (P0) | P0=0 sekunder | P0=1 minuter | P0=2 timmar |
| Driftlägen (P1) | P1-0 till P1-5 (6 lägen) |
| Minne | Icke-flyktigt (bevaras vid strömavbrott) |
| Display | Dubbel LED-display (T1 + T2) |
| Modulens mått | 79 × 26 × 43 mm |
| Monteringshål | 72 × 40 mm |
| Utgångstyp | NO/NC reläkontakt |
Programmering och användning
- Anslut modulen enligt det medföljande kopplingsschemat (L, N för 220V-matning; lastutgång på NO/COM-kontakterna).
- Anslut AC 220V. Displayen visar standardvärdet för T1.
- Tryck kort på SET för att gå in i redigeringsläge. Den aktiva siffran börjar blinka.
- Använd + och – för att ställa in önskat värde för T1 (ON-tid eller fördröjning, beroende på valt läge).
- Tryck på SET igen för att gå vidare till T2 och ställ in värdet.
- Tryck på SET för att spara eller vänta några sekunder för automatisk lagring.
- Håll in SET-knappen (3–5 sekunder) för att komma åt menyn för avancerade parametrar.
- Ställ in P0 (tidsenhet):
- P0=0 — sekunder
- P0=1 — minuter
- P0=2 — timmar
- Tryck kort på SET för att växla till P1 och välj driftläge:
- P1-0: efter fördröjning T1 aktiveras reläet och förblir aktivt
- P1-1: efter fördröjning T1 förblir reläet inaktivt
- P1-2: efter T1 aktiveras reläet; efter T2 stängs det av
- P1-3: efter T1 är reläet inaktivt; efter T2 aktiveras det
- P1-4: repeterande cykel ON (T1) → OFF (T2) → ON (T1)…
- P1-5: repeterande cykel OFF (T1) → ON (T2) → OFF (T1)…
- Tryck kort på SET för att spara parametrarna och lämna menyn. Modulen startar automatiskt i det valda läget.
Praktiskt exempel — repeterande cykel 30s ON / 60s OFF: Ställ in T1=30, T2=60, P0=0 (sekunder), P1=4. Reläet kommer automatiskt att växla: 30 sekunder aktivt, 60 sekunder inaktivt, om och om igen.
Innehåll i förpackningen
- 1 × Digitalt programmerbart tidsrelä 220V (T1/T2-modul)
- 1 × Kopplingsschema
Vanliga frågor
Kan den drivas med andra spänningar, t.ex. 12V DC?
Nej. Denna modell är uteslutande avsedd för AC 220V. För applikationer med lågspänning (12V, 24V DC) krävs en modell anpassad för den spänningen.
Försvinner inställningarna vid strömavbrott?
Nej. Det icke-flyktiga minnet bevarar värdena för T1, T2 och parametrarna P0/P1 oavsett strömavbrott. Vid återstart återupptar reläet driften med de senast sparade inställningarna.
Vilka laster kan jag ansluta till reläutgången?
Den stöder resistiva och induktiva laster upp till 10A / 1500W vid 220V AC — vattenpumpar, fläktar, värmeelement, LED-strips, belysning och mindre motorer. För större induktiva laster rekommenderas en extra kontaktor.
Kan jag ställa in ett intervall kortare än 1 sekund?
Nej. Minsta upplösning är 1 sekund. För tidstyrning i millisekunder krävs ett relä med högre upplösning.
Kan den monteras direkt i en elcentral?
Ja. Monteringsmåttet på 72×40 mm gör att den kan fällas in direkt i en standardpanel eller kopplingsdosa. Det kompakta formatet (79×26×43 mm) lämnar gott om plats för övriga komponenter.
