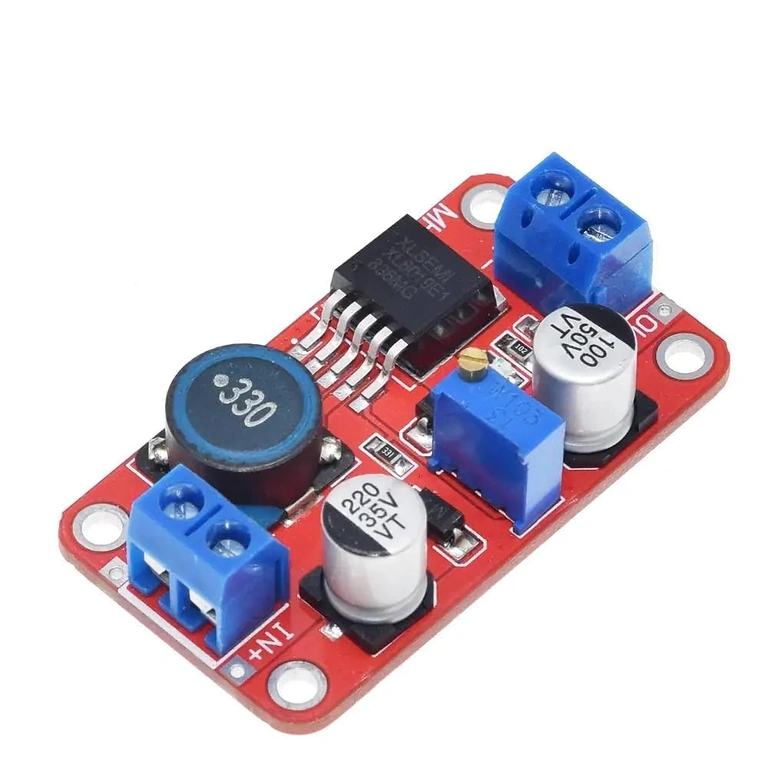

XL6019 DC-DC Boost Converter – Höj spänningen effektivt i dina elektronikprojekt
Har du ett 3,7V-batteri men behöver stabil 12V? Eller vill du optimera ett solcellsprojekt med variabel spänning? XL6019 DC-DC boost converter är lösningen. Den konverterar valfri inspänning mellan 3V och 35V till en justerbar utspänning på 5V till 40V med en verkningsgrad på upp till 94 %. Det innebär minimal energiförlust och effektiv drift utan onödig värmeutveckling vid normal belastning.
Observera: Detta är en step-up-omvandlare, vilket innebär att utspänningen alltid måste vara högre än inspänningen. För stabil drift krävs en spänningsskillnad på minst 1,5V mellan in- och utgång.
Varför välja denna modell? (Fördelar):
- Hög effektivitet (upp till 94 %) — Mindre än 6 % energiförlust. Vid belastning under 10W krävs ingen kylfläns.
- Maximal strömstyrka 5A — Driver enkelt mindre motorer, LED-lister eller flera moduler samtidigt. För kontinuerlig drift rekommenderas max 2,5A utan extra kylning.
- Brett inspänningsområde (3V–35V) — Fungerar utmärkt med enstaka LiPo-celler (3,7V), 2–3 AA-batterier, solpaneler eller 12V/24V-system i fordon.
- Hög precision (±0,5 %) — Stabil spänning oavsett belastningsvariationer, vilket är avgörande för känsliga mikrokontrollers och ljudkretsar.
- Lågt rippel (<100mV) — Med en switchfrekvens på 220KHz minimeras elektromagnetiska störningar.
- Inbyggda skydd — Utrustad med skydd mot överström och överhettning för att säkra både modul och ansluten utrustning.

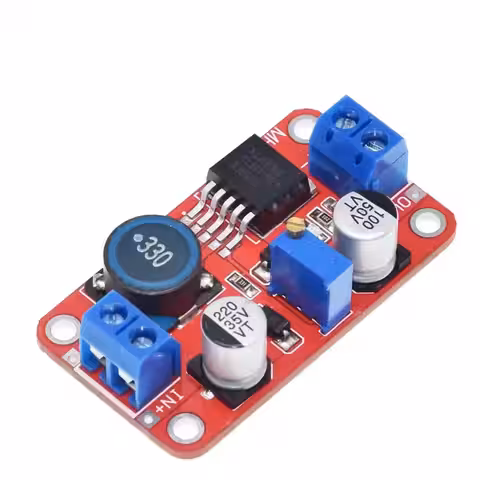

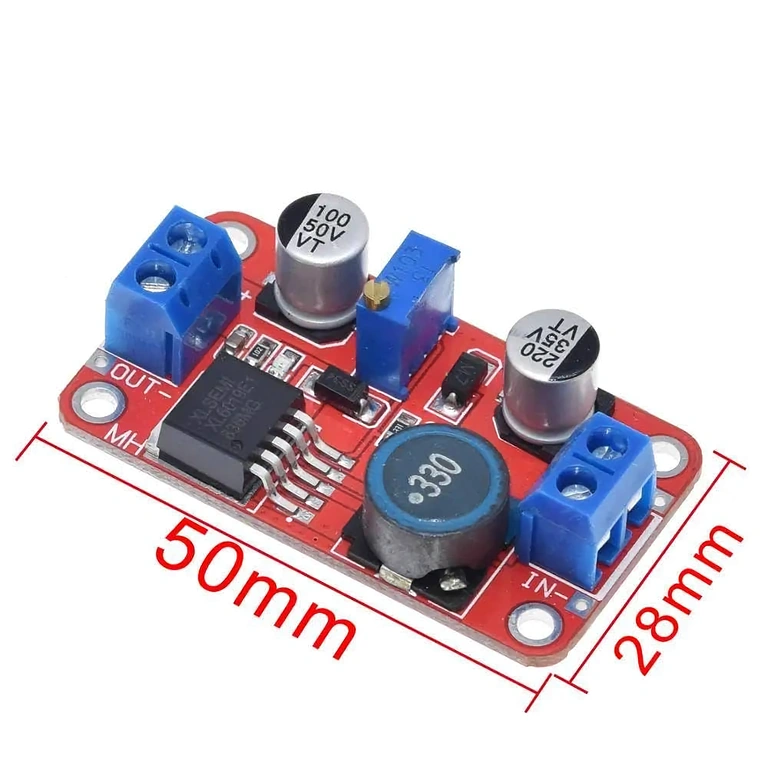

- Kompakt format (50×28×13mm) — Enkel att bygga in i DIY-projekt, portabla enheter eller kontrollpaneler.
Detaljer och prestanda

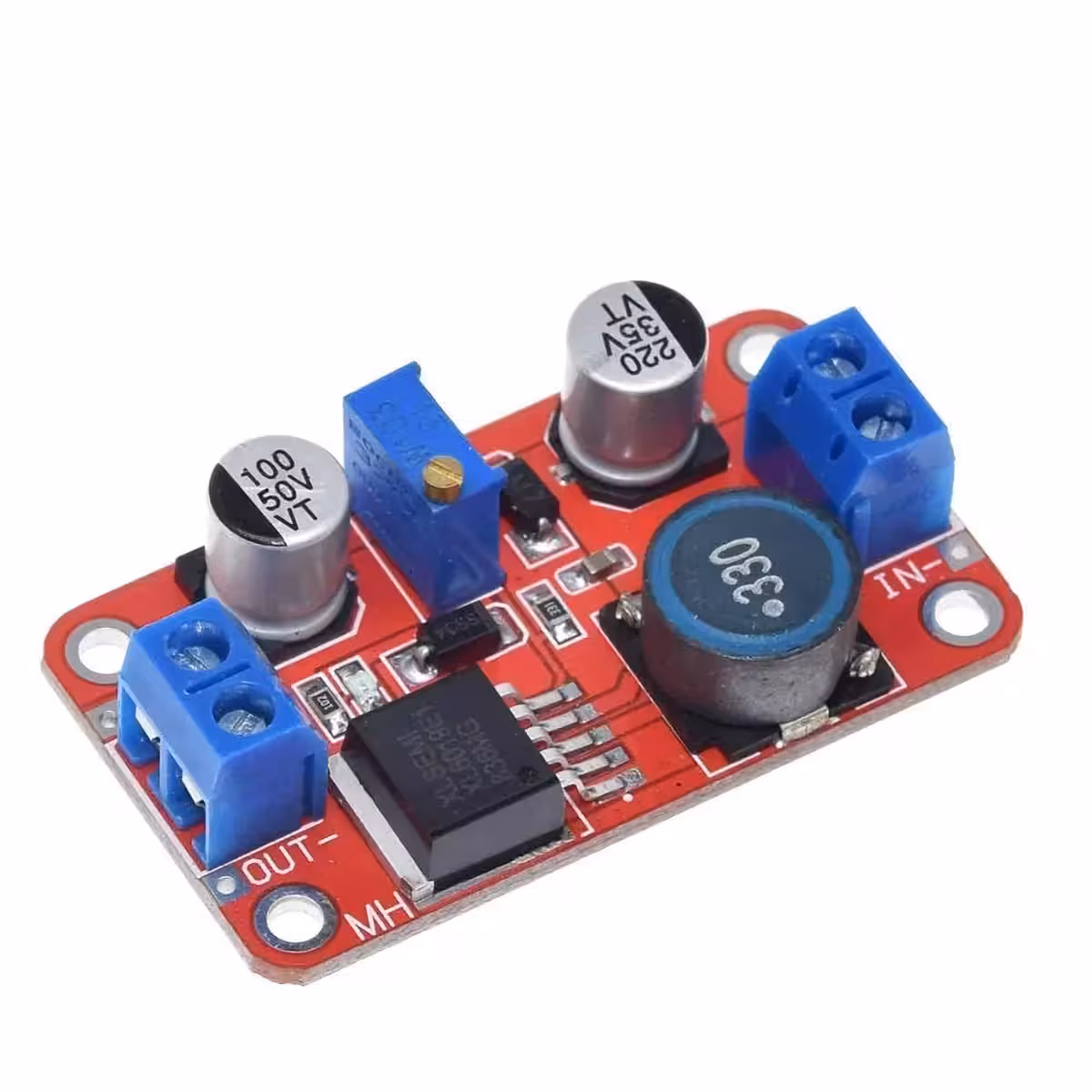

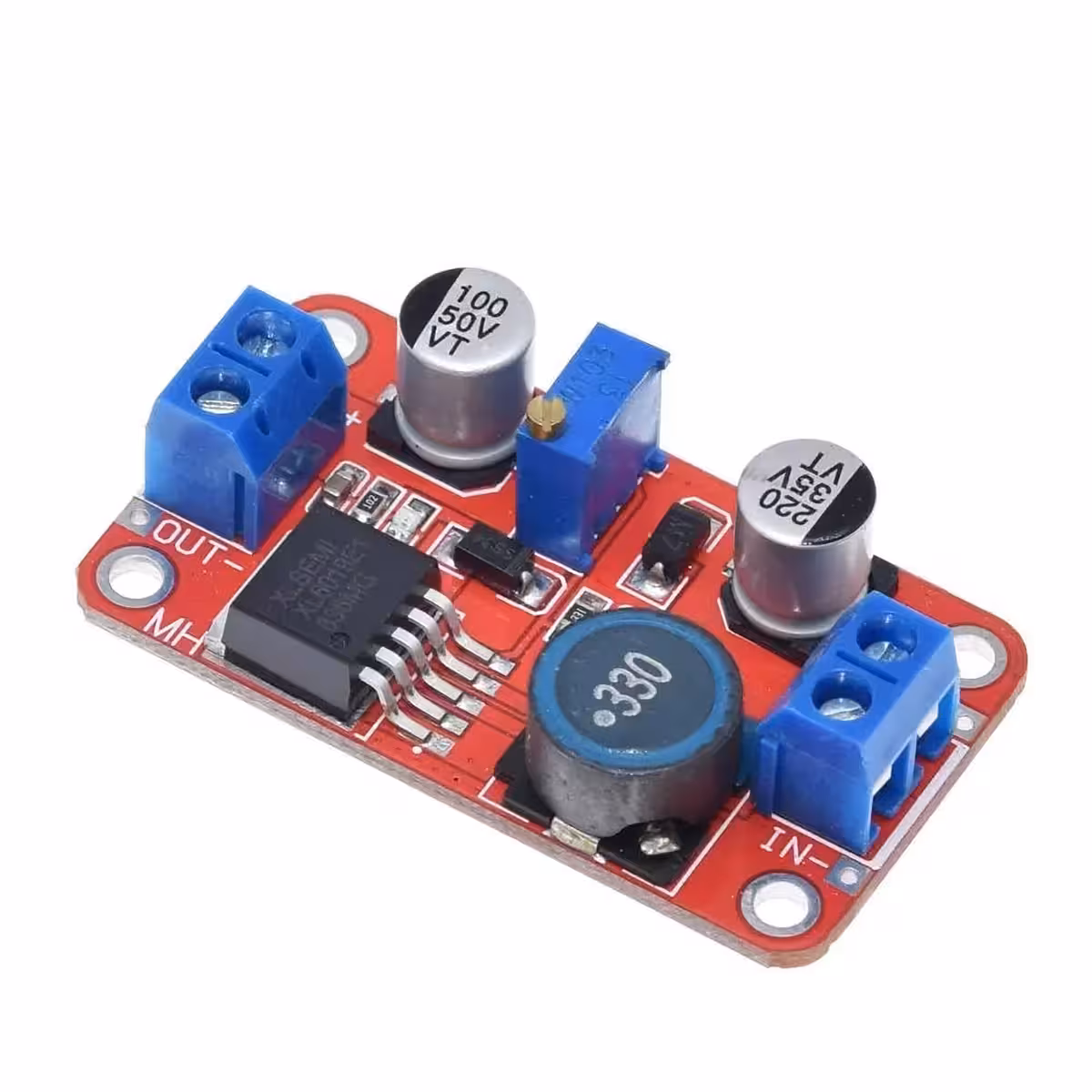

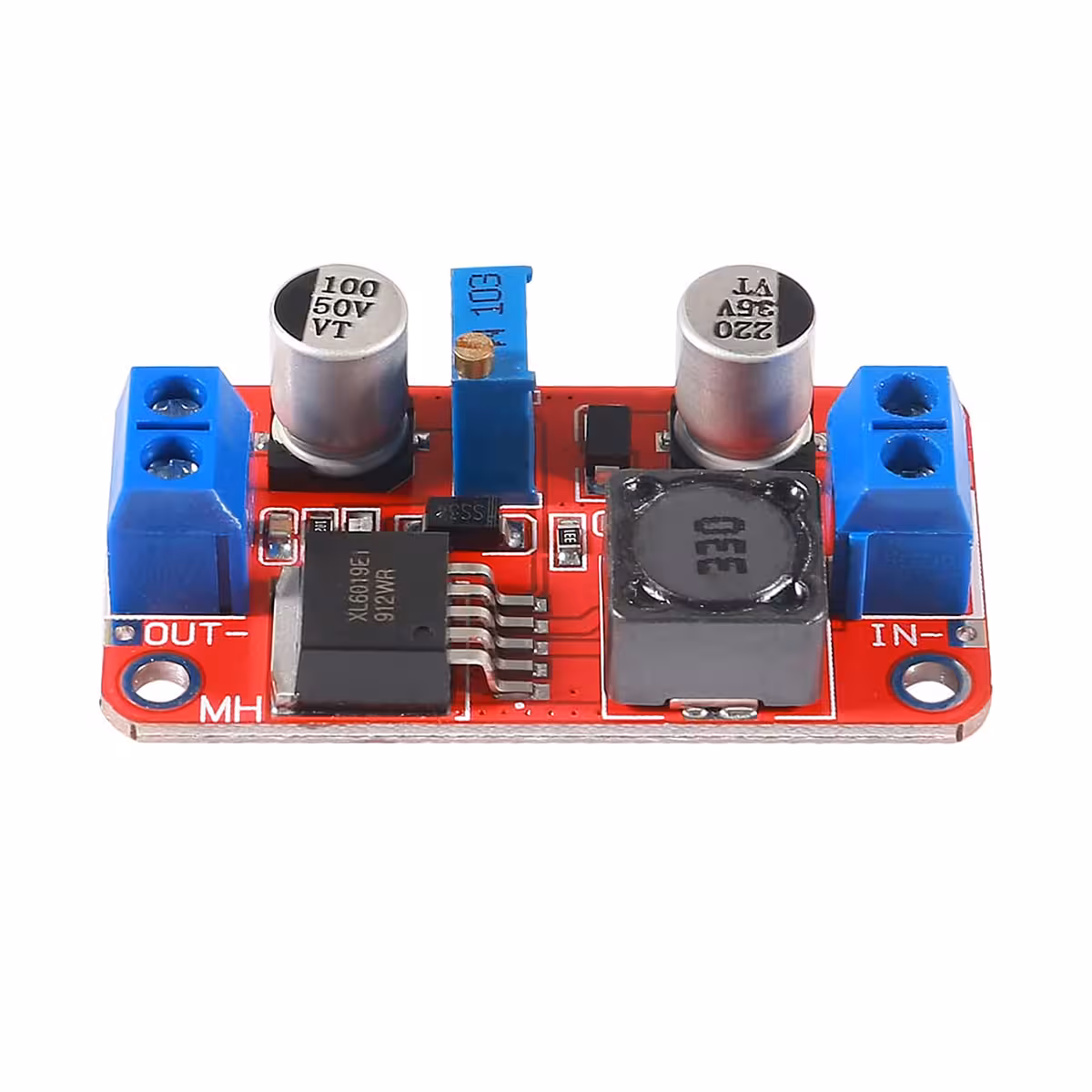

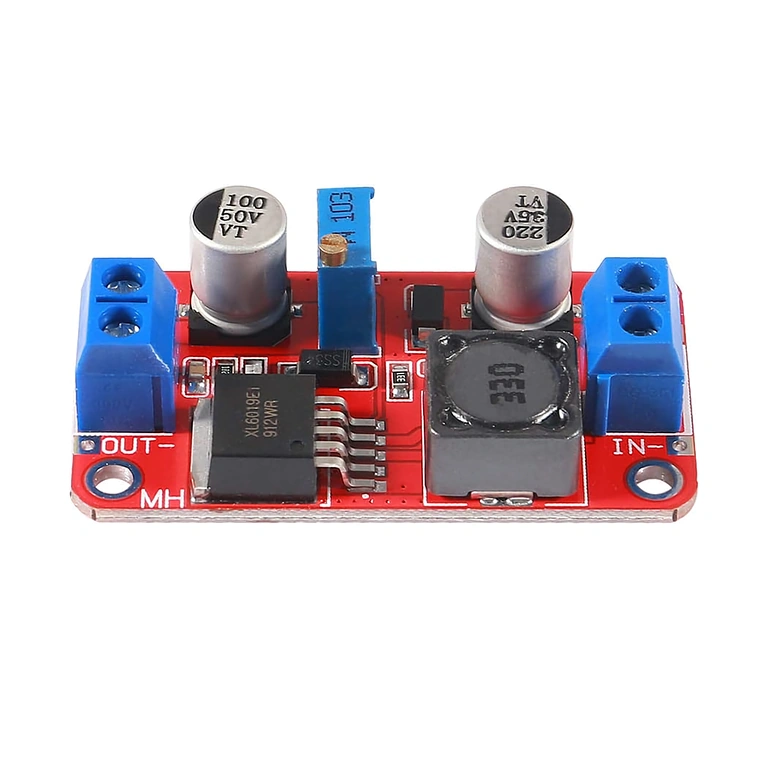

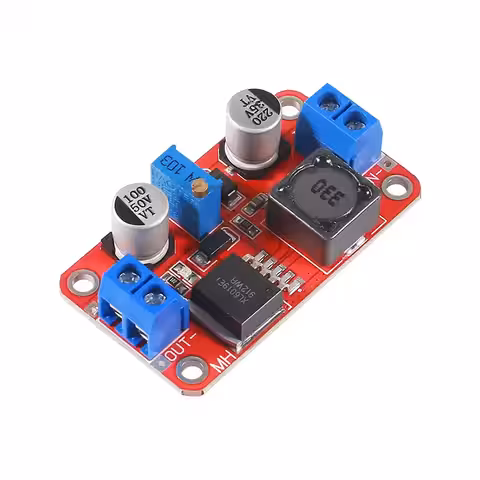

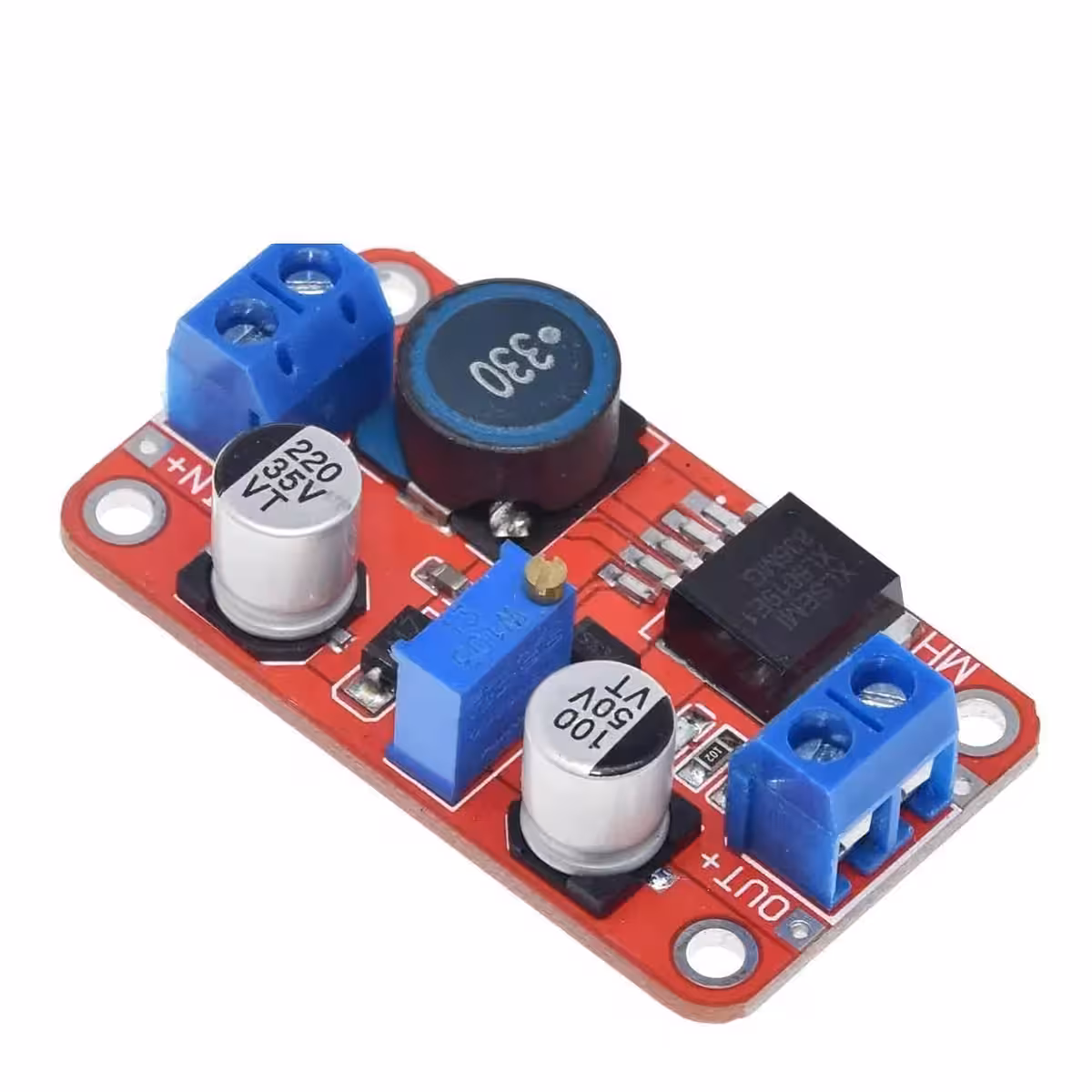

Modulens kärna är XL6019-chippet, en PWM-kontroller med integrerad MOSFET. Detta ger färre externa komponenter, lägre brusnivåer och effektivare konvertering jämfört med moduler som använder externa MOSFETs. Tack vare högkvalitativa SMD-komponenter hålls ripplet under 100mV, vilket är kritiskt för stabil drift av Arduino, DAC-enheter eller precisionssensorer.
Switchfrekvensen på 220KHz möjliggör användning av mindre passiva komponenter och ger snabb respons vid belastningsändringar. Vid effekter över 10W rekommenderas montering av en kylfläns på MOSFET-chippet samt god ventilation. Modulen är designad för att tåla temperaturer mellan -40°C och +85°C, vilket gör den lämplig för både industriella och krävande utomhusmiljöer.
| Parameter | Värde / Detalj |
|---|---|
| Inspänning | 3V – 35V (max 40V) |
| Utspänning | 5V – 40V (max 45V) |
| Maximal utström | 5A (rekommenderat kontinuerligt: max 2,5A utan kylfläns) |
| Verkningsgrad | Upp till 94 % |
| Switchfrekvens | 220KHz |
| Utspänningsrippel | < 100mV |
| Spänningsprecision | ±0,5 % |
| Lastreglering | ±0,5 % |
| Inbyggda skydd | Överström, överhettning |
| Driftstemperatur | -40°C ~ +85°C |
| Dimensioner | 50mm × 28mm × 13mm |
| Typ | Boost (Step-Up) DC-DC |
Användarinstruktioner

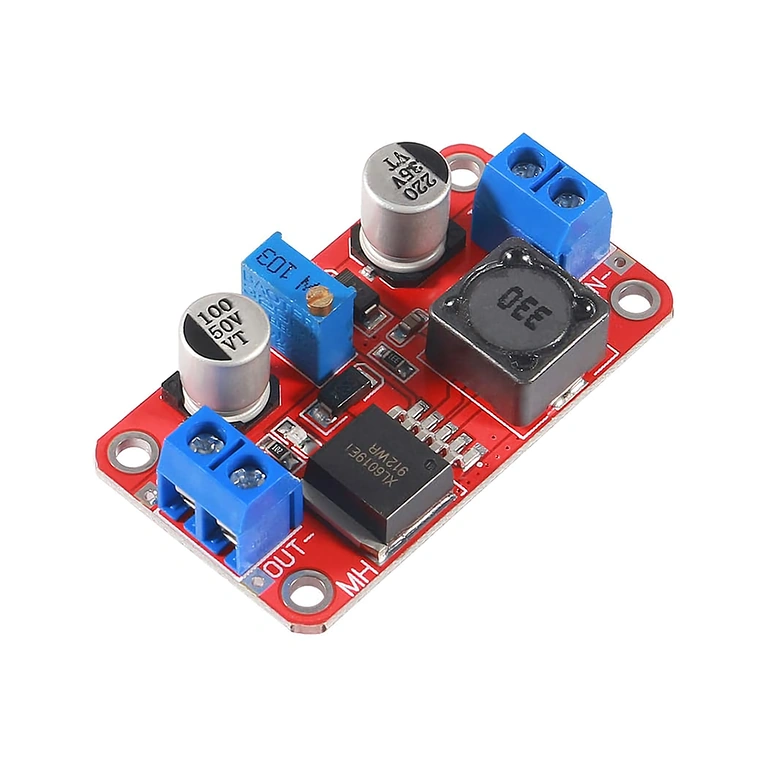

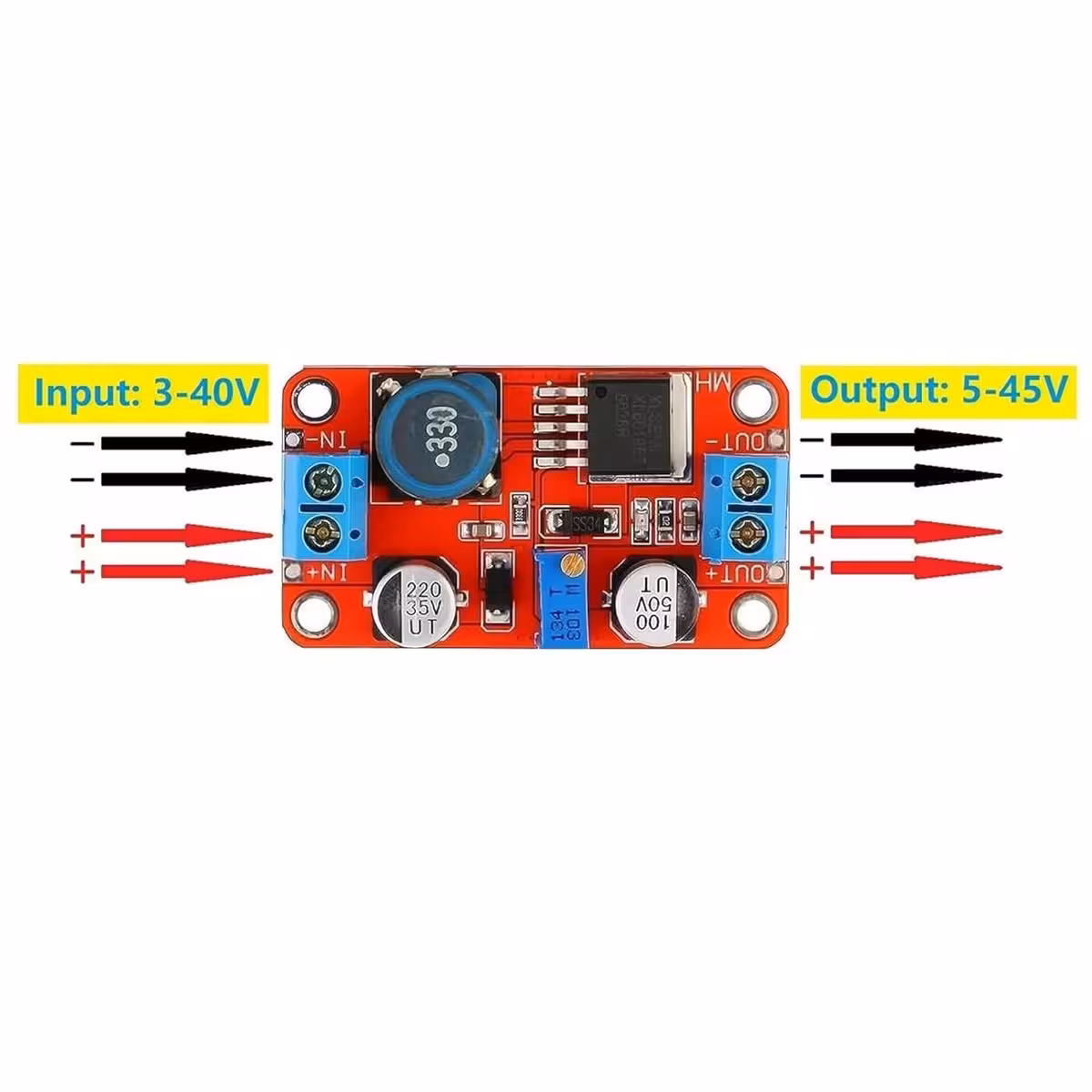

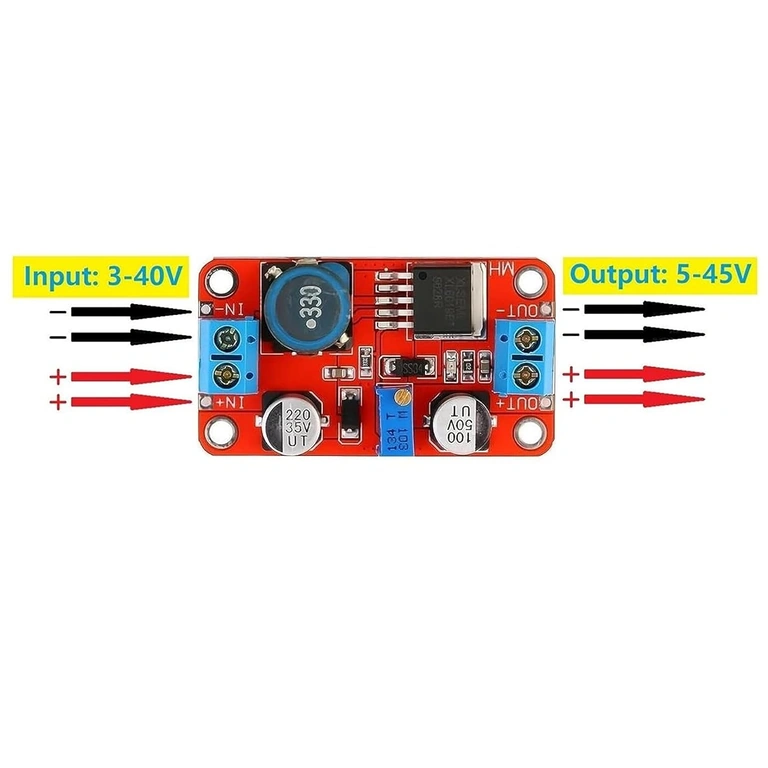

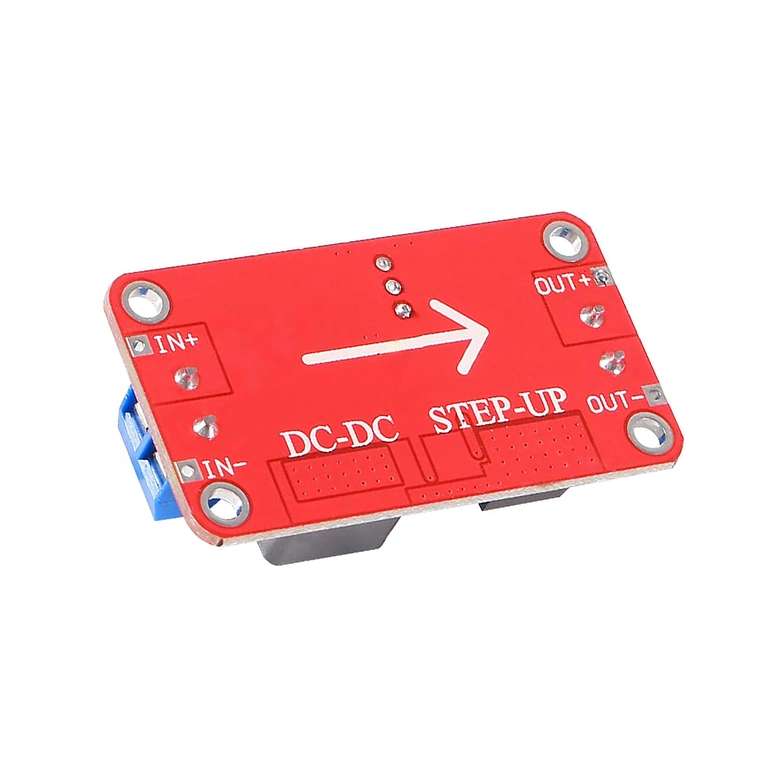

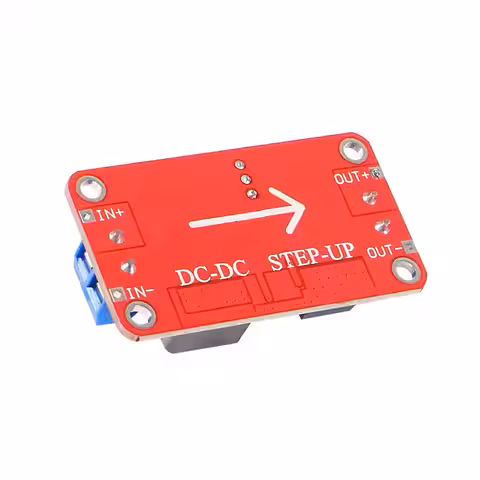

- Anslut strömkällan: Koppla en DC-spänning mellan 3V och 35V till ingångsterminalerna (IN+ och IN–). Den inbyggda LED-indikatorn tänds.
- Mät utspänningen: Använd en multimeter på utgångsterminalerna (OUT+ och OUT–) innan du ansluter din last för att kontrollera den förinställda spänningen.
- Justera spänningen: Vrid på potentiometern medurs för att öka utspänningen, och moturs för att minska den. Justera långsamt medan du läser av multimetern.
- Säkerställ spänningsskillnad: Utspänningen måste vara minst 1,5V högre än inspänningen för att modulen ska fungera stabilt.
- Anslut lasten: När önskad spänning är inställd kan du ansluta din last. Vid effekter över 10W, montera en kylfläns på MOSFET-chippet.
Paketet innehåller
- 1x XL6019 DC-DC Boost Converter-modul
Vanliga frågor
Kan jag använda modulen för att få 12V från ett 5V-batteri?
Ja, absolut. Tänk på att vid ca 90 % verkningsgrad krävs ca 2,5A från 5V-källan för att leverera 1A vid 12V. Kontrollera att din strömkälla klarar av den högre strömmen på ingångssidan.
Kan den användas för att ladda Li-Ion-batterier?
Modulen kan leverera rätt spänning (t.ex. 4,2V eller 8,4V), men den saknar inbyggd laddningslogik (BMS). Använd en dedikerad laddningsmodul (t.ex. TP4056) efter denna konverterare för säker laddning.
Fungerar den med solpaneler?
Ja, det är ett vanligt användningsområde. Den omvandlar solpanelens varierande spänning (3V–35V) till en fast utspänning för laddning eller drift av elektronik.
Varför fluktuerar utspänningen vid hög belastning?
Vid strömmar nära 5A kan ripplet öka. För att motverka detta, lägg till en elektrolytkondensator på 470–1000µF på utgången och använd kylfläns. För maximal stabilitet, håll den kontinuerliga strömmen under 2,5A.
Fungerar den med en enstaka 3,7V LiPo-cell?
Ja, eftersom minimispänningen är 3V fungerar den utmärkt med en 3,7V LiPo-cell, liksom med 2–3 seriekopplade AA/AAA-batterier.
