Justerbar AC-strömsensor 0,2–30A – kontaktfri övervakning utan extern strömförsörjning

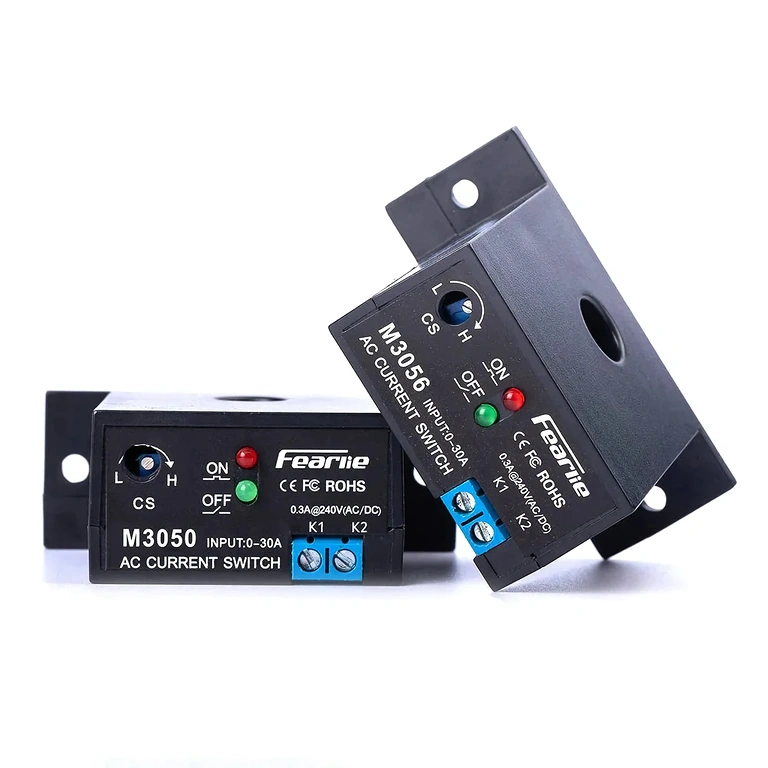

Behöver du hålla koll på när ström flyter genom en motor, pump eller växelriktare? Med strömdetektorn M3050/M3056 får du full kontroll utan att behöva klippa kablar eller installera extra strömförsörjning. Modulen monteras på bara några minuter: trä helt enkelt ledaren genom hålet på Ø10 mm, så sköter sensorn resten.
Observera: Sensorns utgång är en styrsignal (max 0,3A / 240V AC/DC) avsedd för automatiseringssystem, inte för att bryta huvudströmmen. Den övervakade ledaren ska inte kapas – den dras bara rakt igenom sensorns öppning.
Varför välja denna modell? (Viktiga fördelar):
- Justerbart tröskelvärde 0,2–30A — täcker allt från belysningskretsar till industrimotorer med en och samma enhet.
- Självförsörjande via magnetfältet — kräver ingen extern strömkälla, vilket minskar kabeldragning och förenklar elskåpet.
- Elektronisk brytning utan rörliga delar — ingen mekanisk förslitning och i princip obegränsat antal kopplingar.
- Fullständig galvanisk isolering — den övervakade kretsen och styrutgången är helt separerade för att skydda PLC-system eller larm.
- Snabb respons och hög tålighet — svarstid under 1 % och klarar 100 % överbelastning, vilket gör den idealisk för krävande motorstarter.
- Brandsäkert PC-hölje — tåligt material för temperaturer mellan -20°C och +55°C, lämpligt för industriella elskåp eller skyddade utomhusmiljöer.
Prestanda och tekniska detaljer
Sensorn fungerar som en strömtransformator med toroidkärna: den övervakade ledaren fungerar som primärlindning och den inducerade energin driver den interna kretsen direkt – inga batterier eller extern 24V-matning krävs. Tröskelvärdet ställs in exakt via en inbyggd potentiometer med hög upplösning över hela 0,2–30A-området. Utgången på 0,3A / 240V AC eller DC är tillräcklig för att styra en hjälpkontaktor, en PLC-ingång eller ett larmmodul. Den breda driftstemperaturen upp till +55°C gör den lämplig även för kompakta elskåp med hög komponentdensitet.
| Parameter | Värde / Detalj |
|---|---|

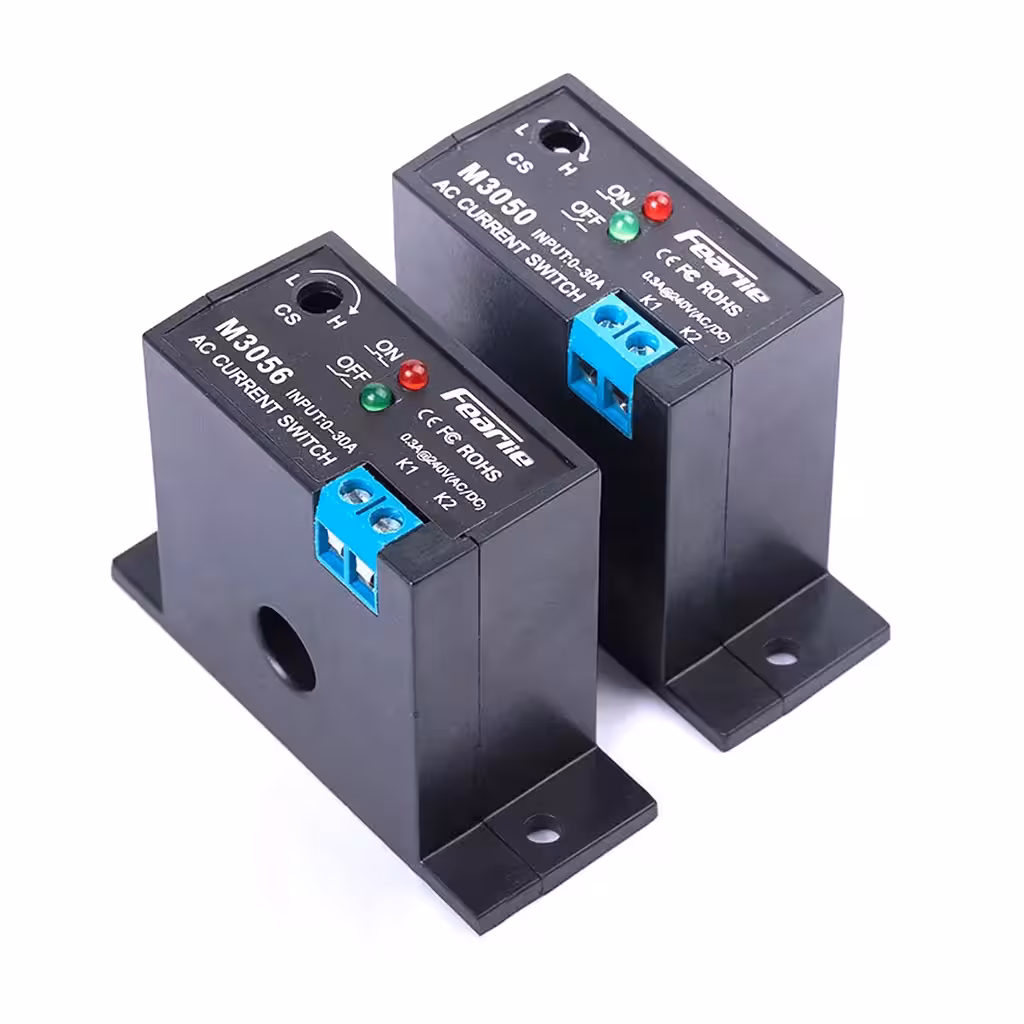

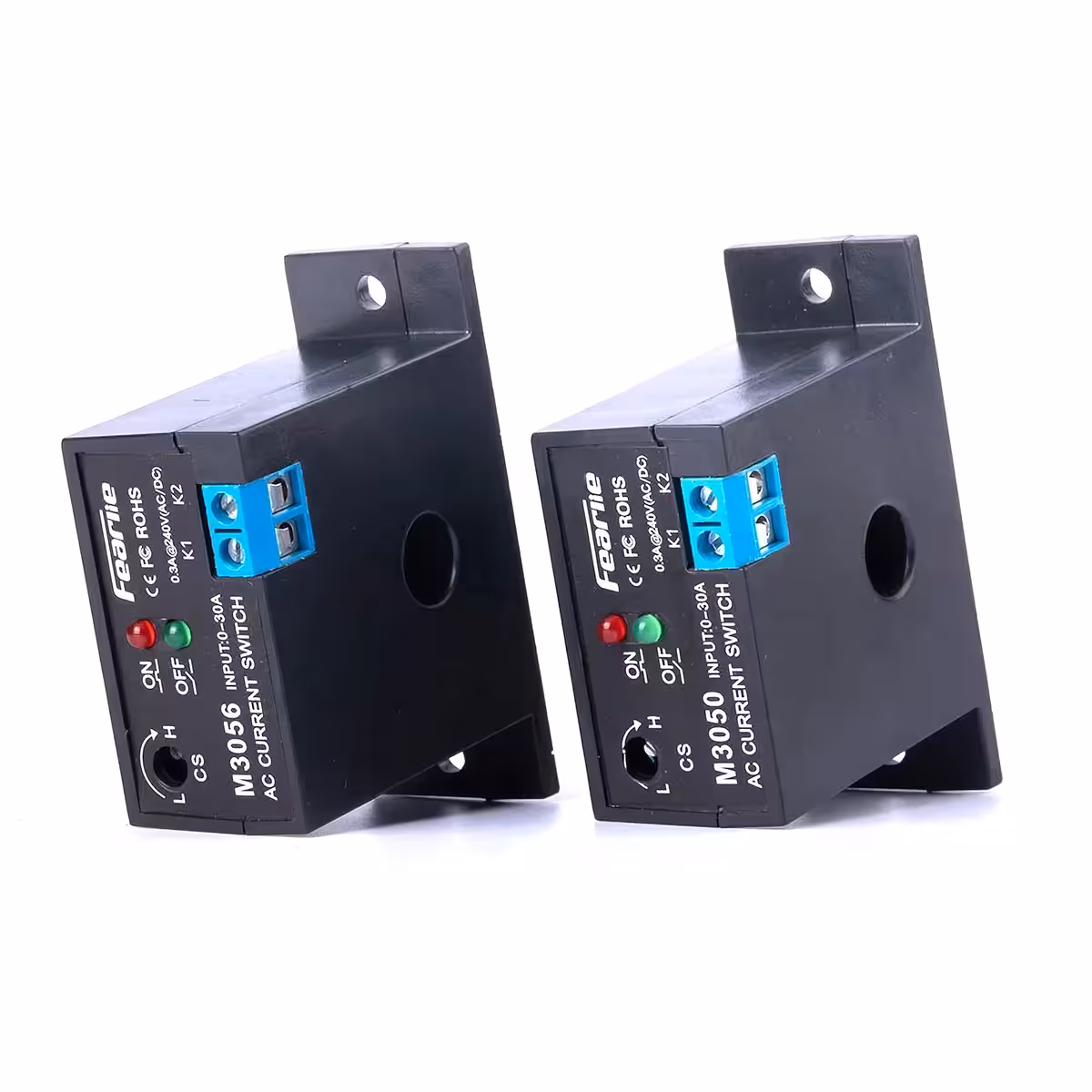

| Tillgängliga modeller | M3050 (NO), M3056 (NC) |
| Strömområde | 0,2 – 30A AC |
| Utgångstyp | NO (M3050) / NC (M3056) |
| Utgångskapacitet | Max 0,3A / 240V AC eller DC |
| Mätprincip | Magnetisk induktion (toroidtransformator) |
| Strömförsörjning | Självförsörjande via magnetfält |
| Håldiameter | Ø 10 mm |
| Fördröjning | < 1% |
| Tillåten överbelastning | 100% |
| Driftstemperatur | -20°C … +55°C |
| Material | Brandsäker PC (polykarbonat) |
| Typiska användningsområden | Motorer, pumpar, kompressorer, solceller, UPS, elskåp |

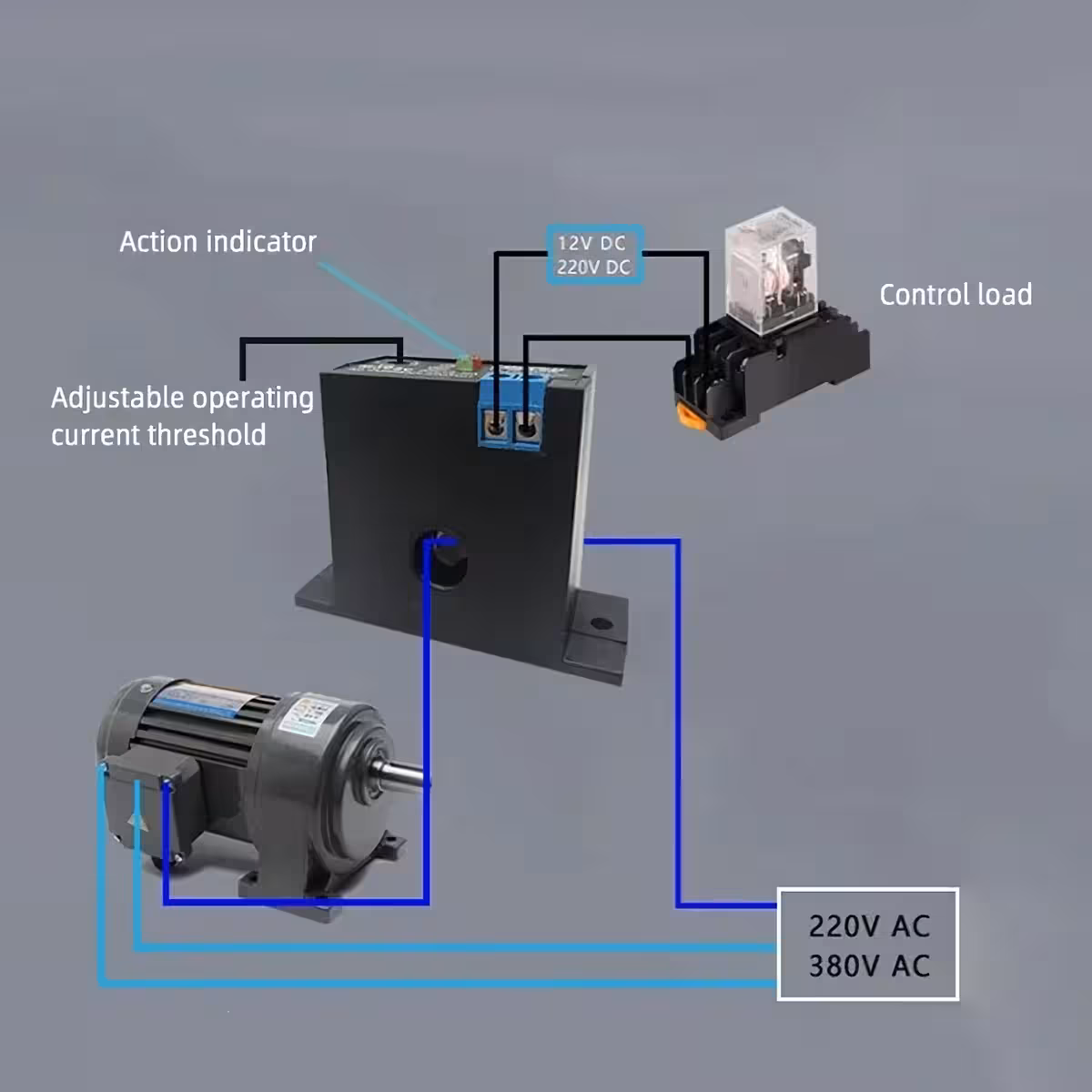

Installation och programmering
- Trä den övervakade ledaren (fasledaren, en enskild kabel) genom sensorns Ø10 mm-öppning. Ingen kapning eller modifiering av kabeln krävs.
- Anslut modulens utgång (signalplintarna) till din styrkrets: PLC, hjälpkontaktor, larmsystem eller annan last på max 0,3A / 240V.
- Starta den övervakade kretsen vid önskad minimilast och vrid potentiometern långsamt medurs tills reläet slår om.
- Kontrollera funktionen: för M3050 (NO) – utgången sluts när strömmen överstiger tröskelvärdet; för M3056 (NC) – utgången bryts när tröskelvärdet överskrids.
- Testa vid nominell last för att bekräfta att inställningen är korrekt och att inga falsklarm uppstår.
Paketets innehåll
- 1 x Strömdetektormodul M3050 (NO) eller M3056 (NC) – beroende på vald modell
Vanliga frågor
Vad är skillnaden mellan M3050 och M3056?

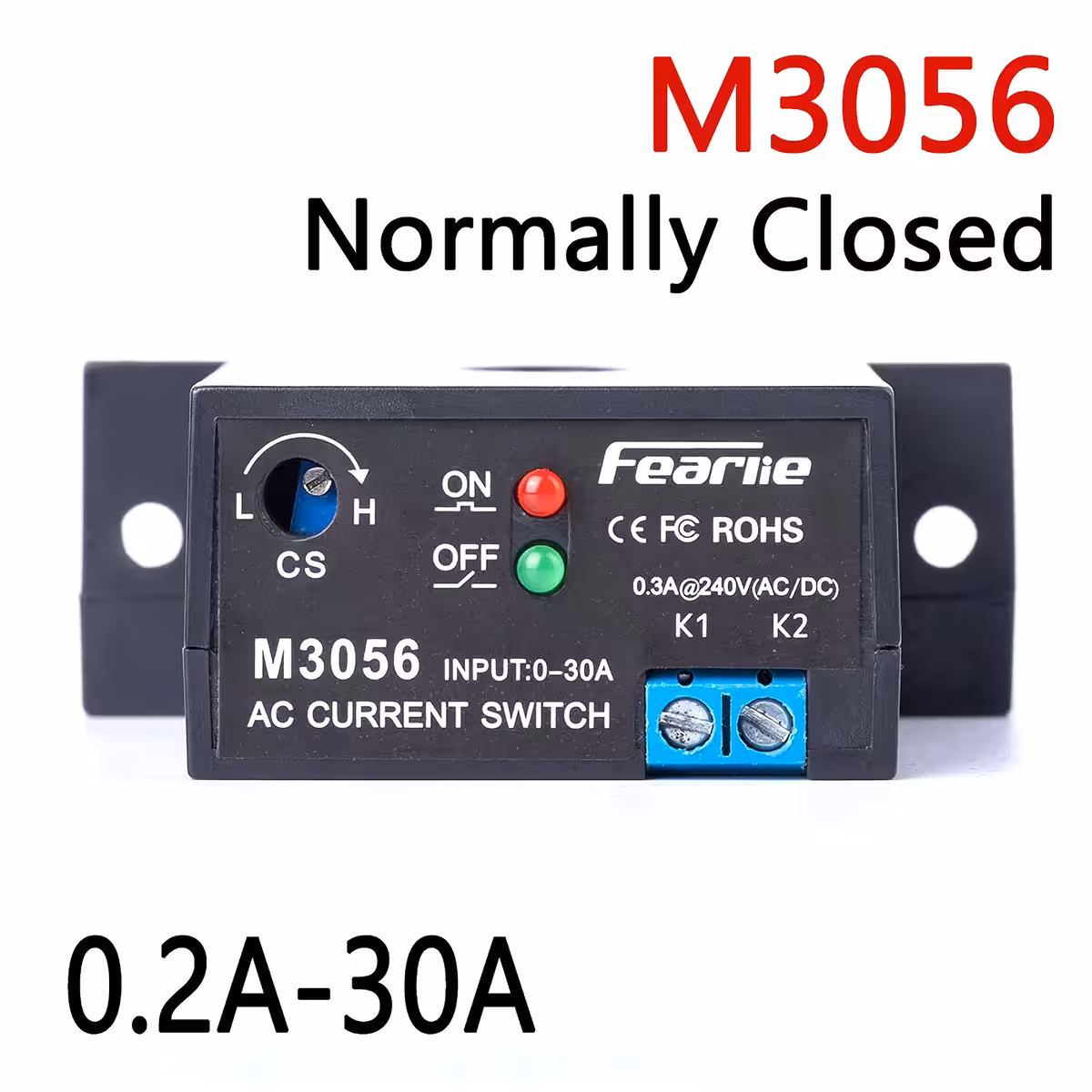

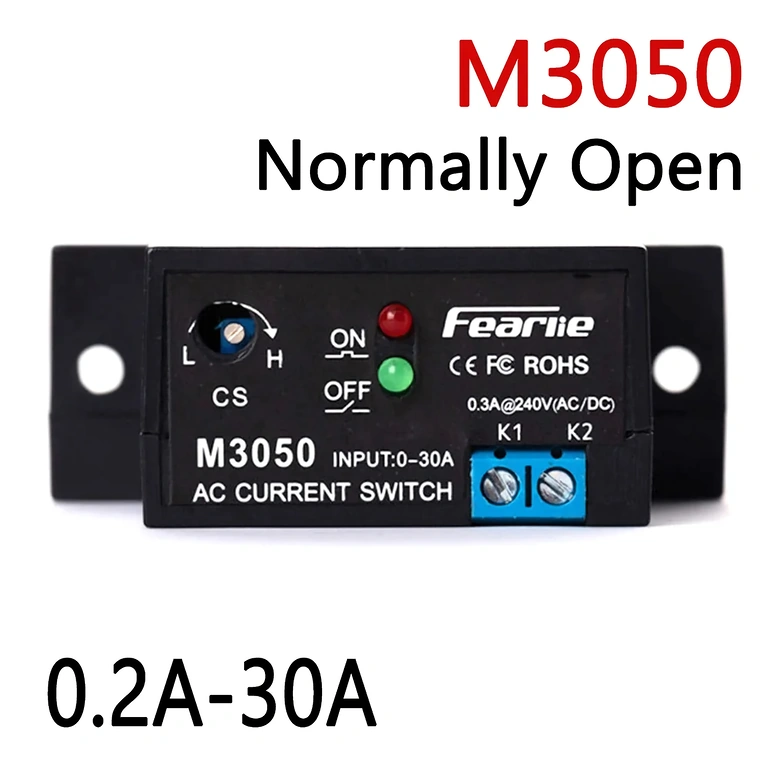

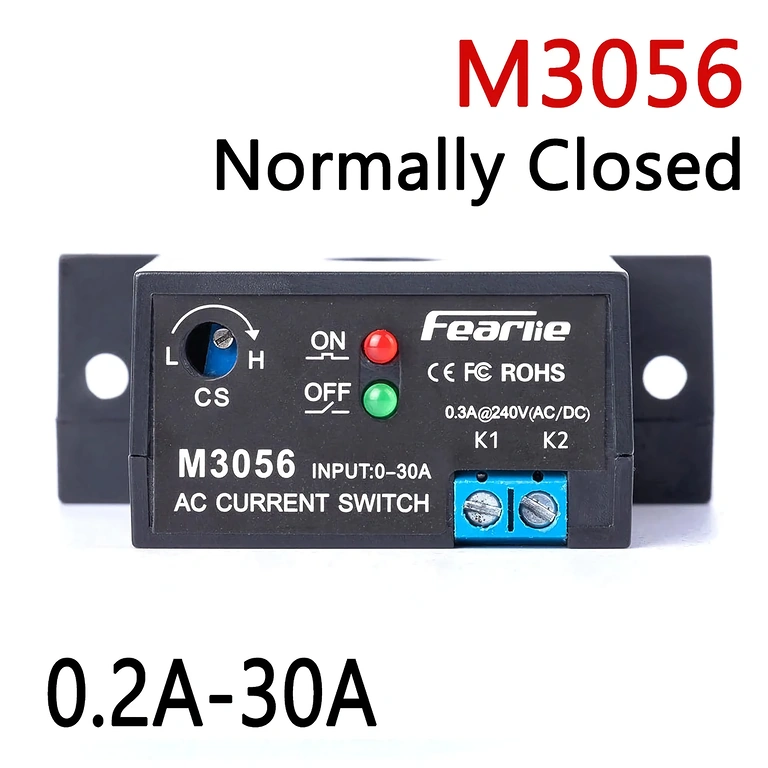

M3050 har en Normalt Öppen (NO) utgång – kretsen sluts när strömmen överstiger det inställda värdet. M3056 har en Normalt Stängd (NC) utgång – kretsen bryts när tröskelvärdet överskrids. Välj modell baserat på din automatiseringslogik.
Behöver modulen extern strömförsörjning?
Nej. Modulen är självförsörjande genom magnetfältet från den övervakade ledaren. Inga extra strömkablar behövs.
Kan jag övervaka likström (DC) med denna sensor?
Nej. Sensorn detekterar endast växelström (AC) via magnetisk induktion. Styrutgången kan hantera både AC och DC (max 0,3A / 240V), men den övervakade ledaren måste vara AC.
Kan den användas för trefasmotorer?
Ja. Dra en enskild fasledare genom sensorns hål. För fullständig trefasövervakning används tre oberoende moduler, en per fas.
Vilken maxdiameter kan kabeln ha?
Hålet har en diameter på Ø 10 mm. Se till att hela kabeln, inklusive isolering, får plats i öppningen.
Passar den för solcellssystem eller UPS?
Ja, förutsatt att den övervakade kretsen är AC – exempelvis utgången från en växelriktare eller UPS. Den används ofta i elskåp, solcellsanläggningar och industriella installationer för att övervaka förbrukning och ge överbelastningsskydd.
