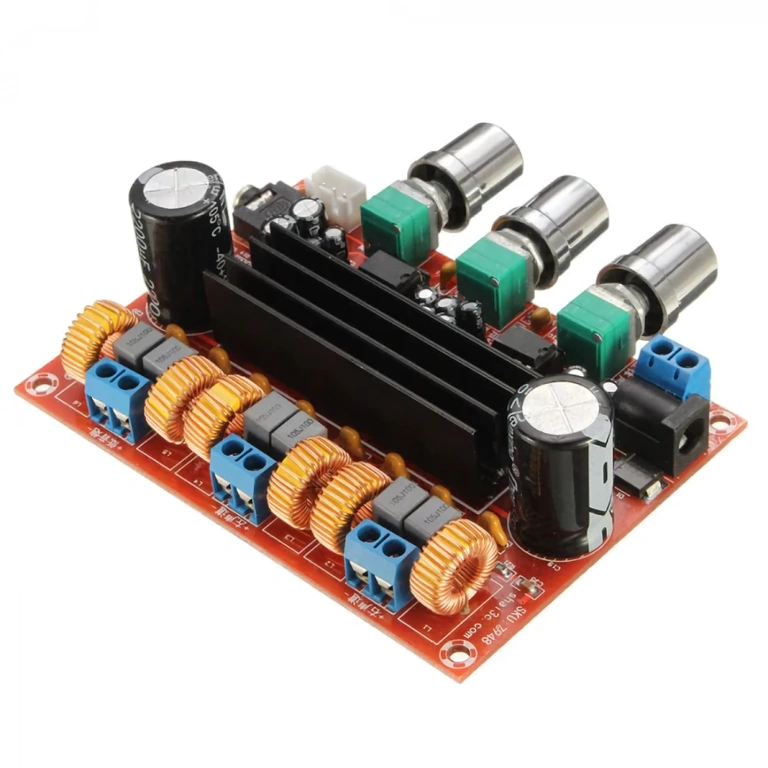

TPA3116D2 2.1-förstärkare – Kraftfull bas och kristallklart stereoljud i ett kompakt format
Vill du ha ett kraftfullt ljud med djup bas och distorsionsfri stereo utan att behöva investera i en dyr, färdigbyggd förstärkare? Denna 2.1-förstärkarmodul med TPA3116D2 levererar precis det. Med två Texas Instruments-chip, en dedikerad subwoofer-arkitektur och en högpresterande NE5532-förförstärkare får du ett imponerande ljud på ett kretskort som bara mäter 10×9 cm – redo att integreras i ditt nästa projekt.
Notera: Maximal uteffekt uppnås vid 24V DC med 4 Ohms högtalare. Vid 12V eller 8 Ohms belastning blir effekten lägre. Vi rekommenderar en stabiliserad strömförsörjning på minst 3A.
Varför välja denna modell? (Huvudfördelar):
- Dubbla TPA3116D2-chip — Ett dedikerat för stereo (L/R) och ett i bryggkopplat läge (BTL) för subwoofern, vilket eliminerar störningar mellan kanalerna.
- 100W dedikerad subwoofer-effekt — Äkta bryggkoppling som ger en fysiskt kännbar bas, inte bara bakgrundsbrus.
- NE5532 förförstärkare — En dual op-amp med lågt brus som används i professionell ljudutrustning; ger dig full kontroll över bas, mellanregister och diskant direkt på kortet.
- 100dB SNR och 1.2MHz switchfrekvens — Ljudet hålls rent och fritt från störningar, då switchfrekvensen ligger långt utanför det hörbara spektrumet.
- Två valbara ljudingångar — Anslut både telefon och PC samtidigt och växla enkelt mellan dem utan att behöva koppla om kablar.
- Flexibel strömförsörjning (12–24V DC) — Fungerar utmärkt med 12V bilbatteri, nätadapter eller Li-Ion-pack.
- Kompakt format (10×9×2.5 cm) — Passar perfekt i DIY-chassin, aktiva högtalare eller bilens bagageutrymme.

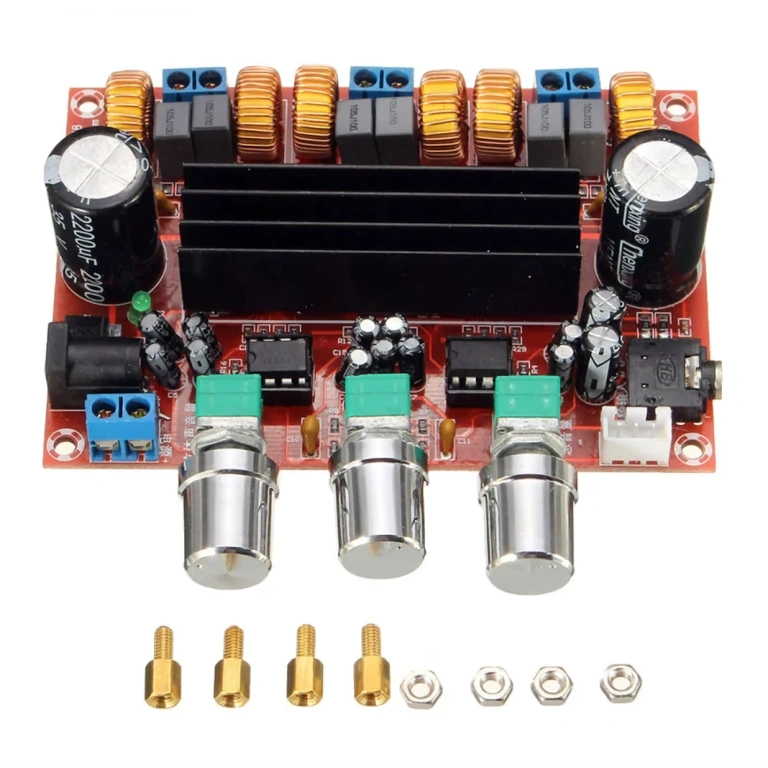

Detaljer och prestanda

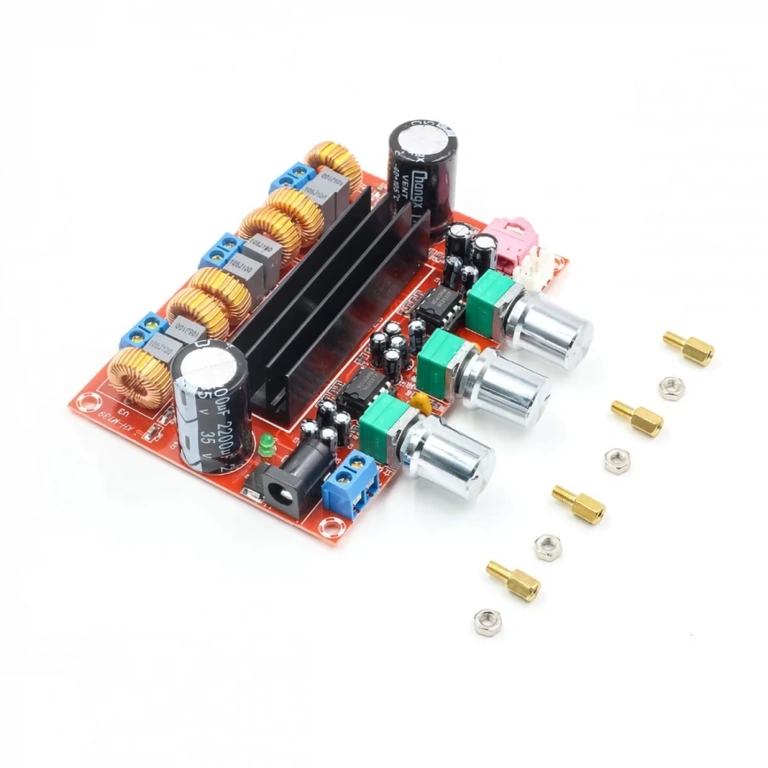

2.1-arkitekturen är korrekt implementerad: den första TPA3116D2 hanterar stereokanalerna, medan den andra arbetar i BTL-läge (Bridge-Tied Load). Detta fördubblar spänningen till subwoofern och levererar upp till 100W kontinuerlig effekt utan behov av en separat strömförsörjning.
Tonkontrollen med NE5532 är inte bara ett passivt filter, utan en aktiv förförstärkare med ett frekvensomfång på 14Hz till 100kHz. Detta bevarar detaljrikedomen i diskanten och ger basen utrymme att andas. Den totala harmoniska distorsionen förblir extremt låg även vid hög volym, vilket ger en behaglig lyssningsupplevelse även under långa stunder.
| Parameter | Värde / Detalj |
|---|---|
| Förstärkarklass | Klass D (Digital) |
| Förstärkarchip | 2 × TPA3116D2 (Texas Instruments) |
| Förförstärkare / Ton | NE5532 (low-noise dual op-amp) |
| Kanaler | 2.1 – Stereo (L/R) + dedikerad subwoofer |
| Uteffekt stereo | 2 × 50W |
| Uteffekt subwoofer | 100W (BTL-läge) |
| Högtalarimpedans | 4 – 8 Ohm |
| Matningsspänning | 12V – 24V DC, minst 3A |
| Frekvensomfång | 14Hz – 100kHz |
| SNR (Signal-brusförhållande) | 100dB |
| Switchfrekvens | 1.2MHz |
| Ljudingångar | 2 valbara ingångar (jack eller terminaler) |
| Volymkontroll | Potentiometrar monterade på PCB |

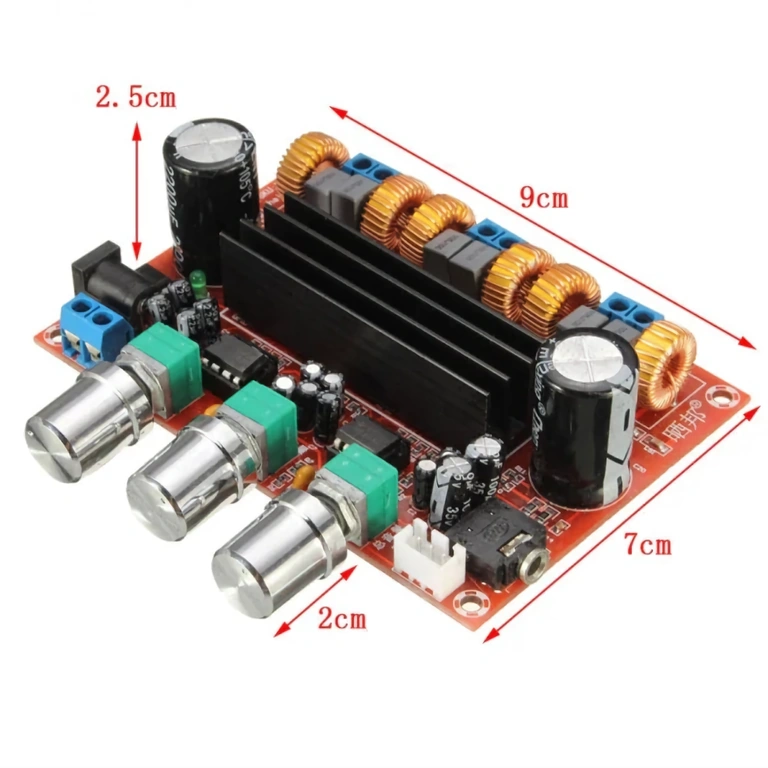

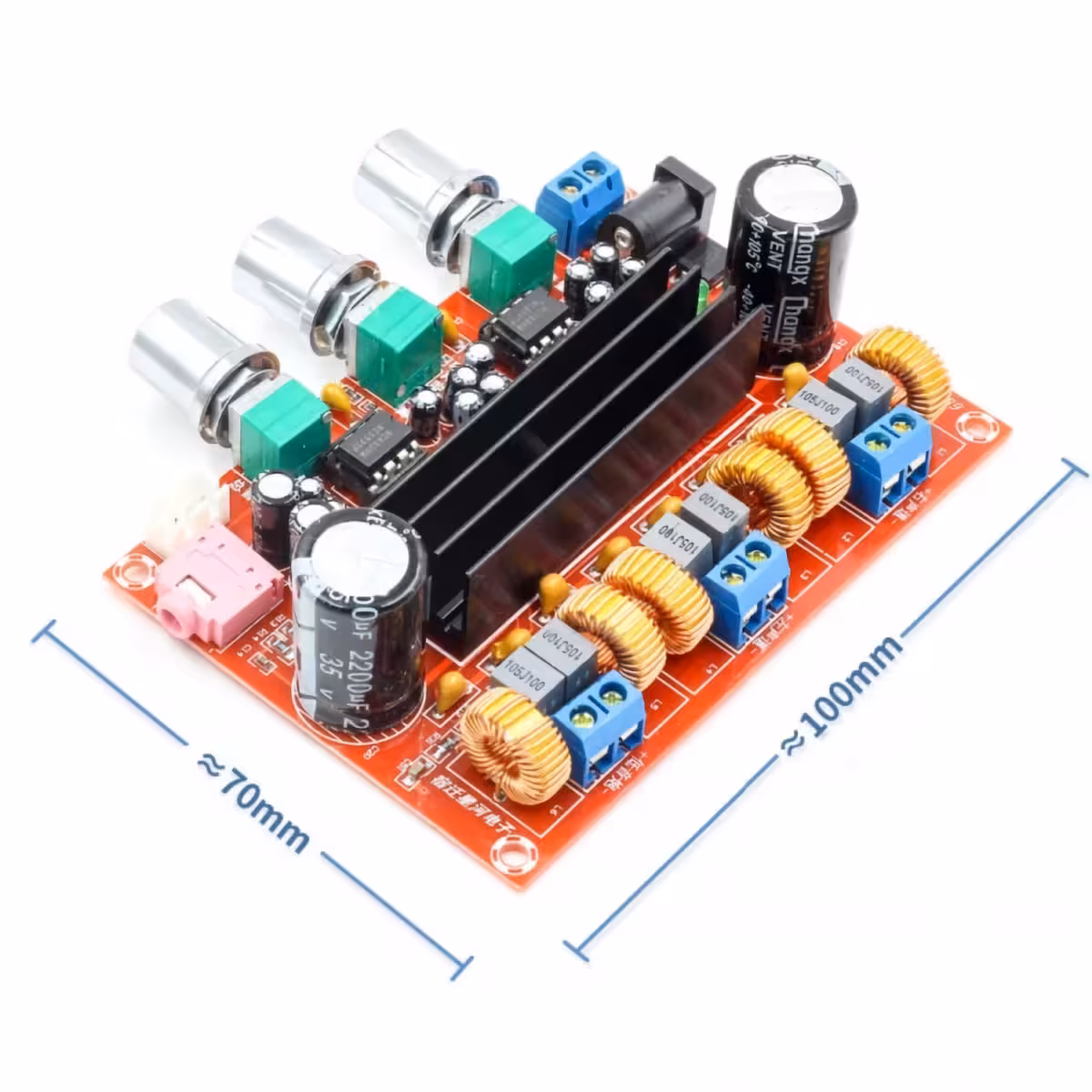

| Modulens mått | 10 × 9 × 2.5 cm |

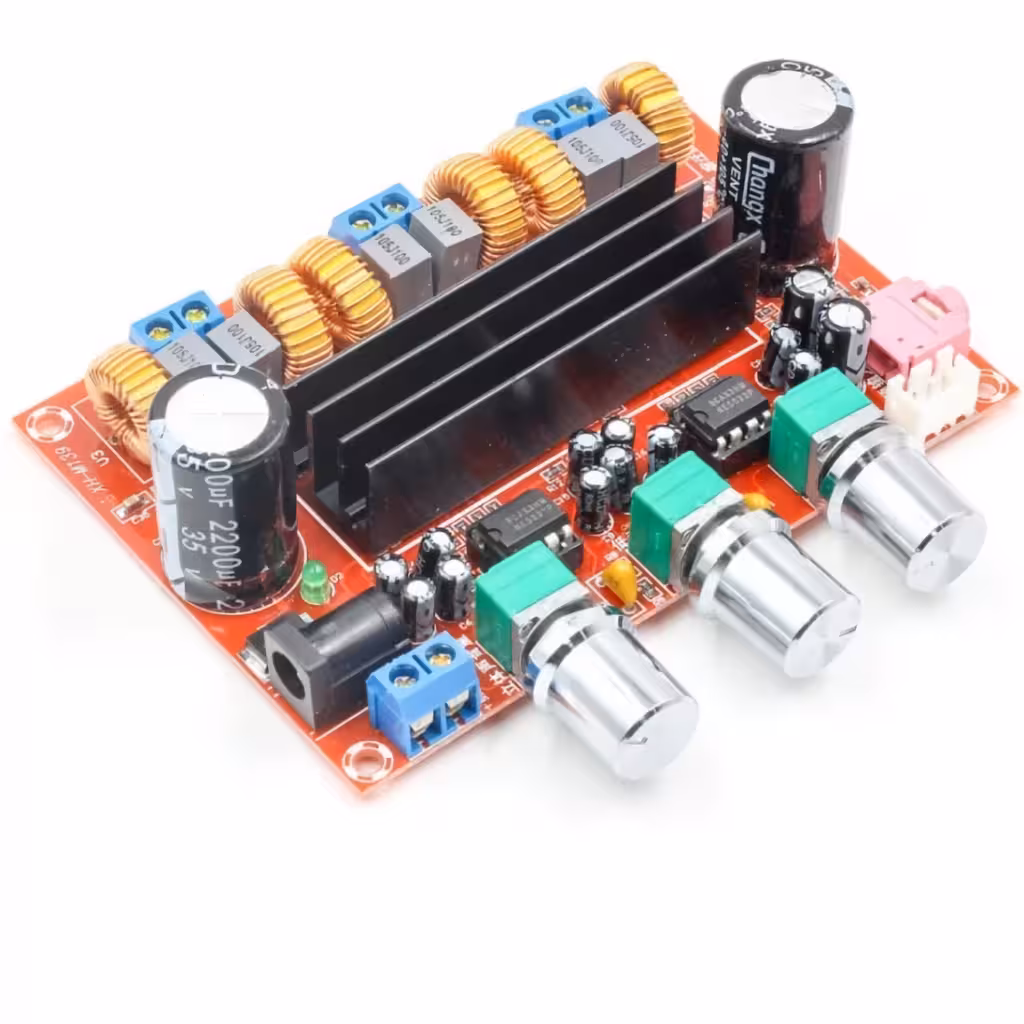

Användarinstruktioner

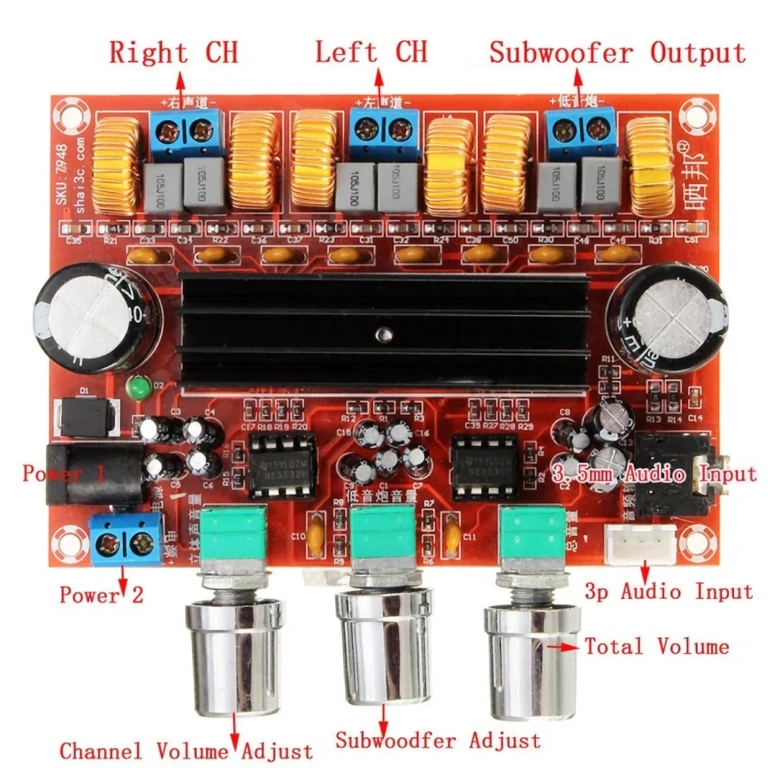

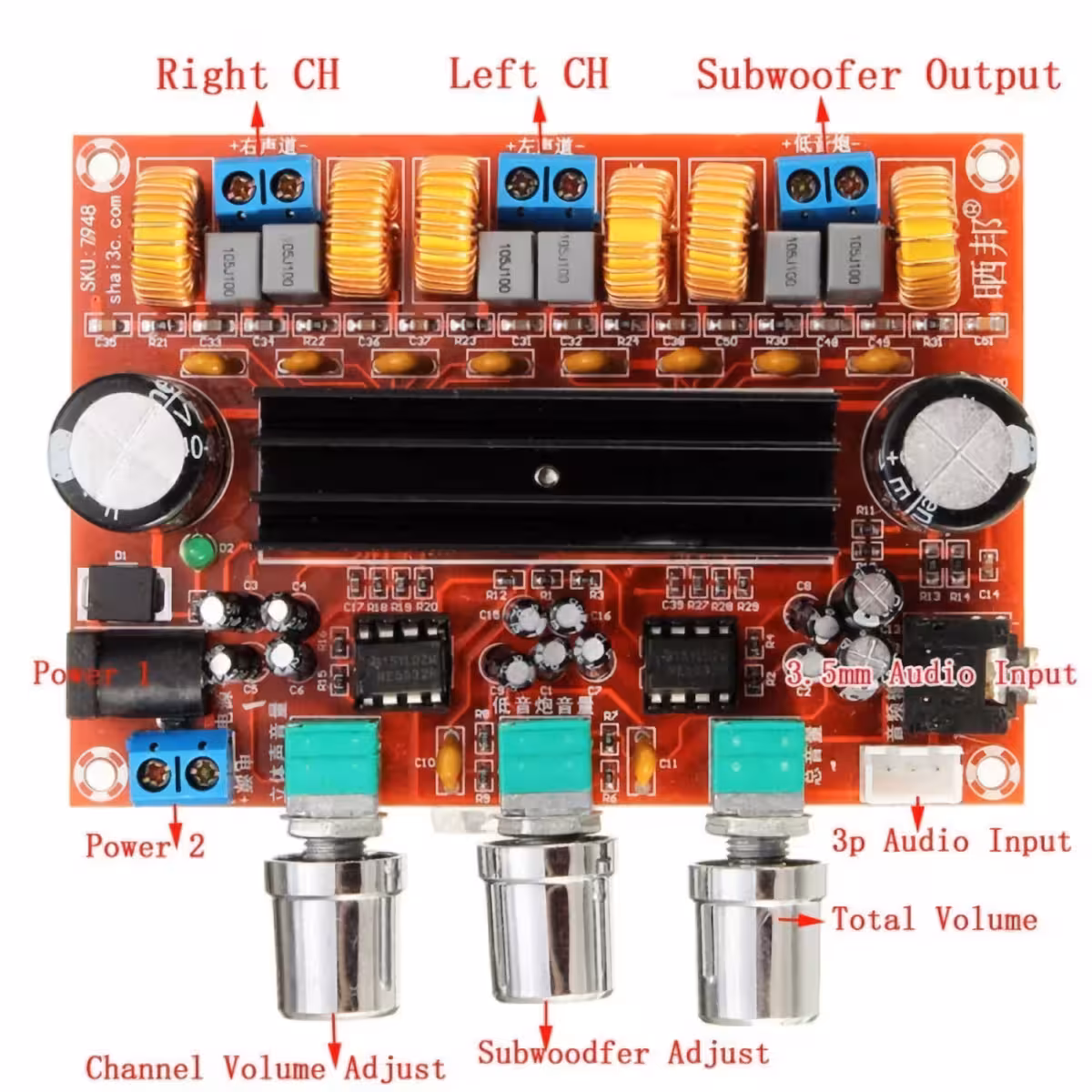

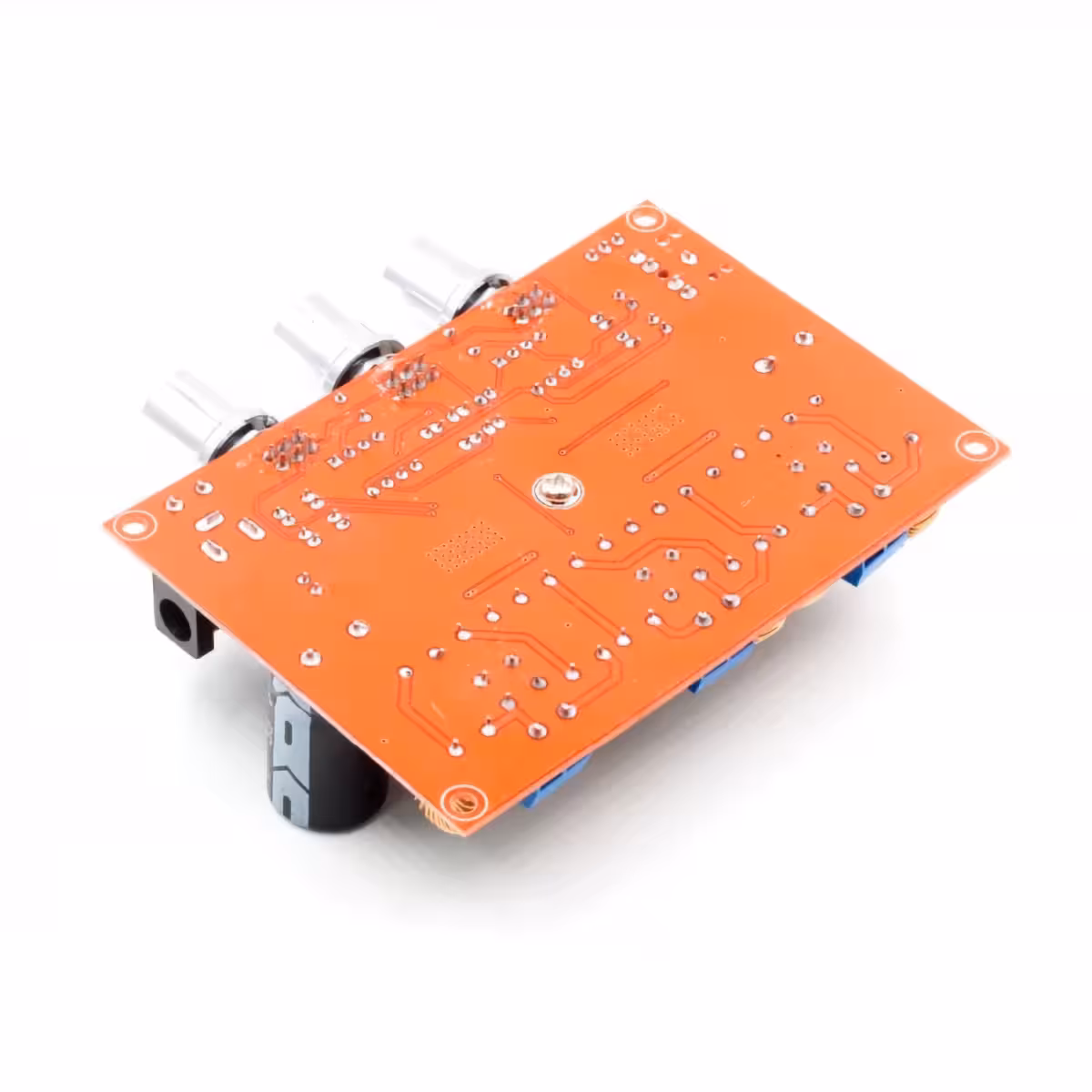

- Strömförsörjning: Anslut en stabiliserad DC-källa mellan 12V och 24V (minst 3A) och var noga med polariteten (+ och –) som är markerad på kretskortet. För maximal effekt rekommenderas 24V / 5A.
- Högtalaranslutning: Koppla stereohögtalarna (4–8Ω) till terminalerna L+/L– och R+/R–. Anslut subwoofern (4–8Ω, minst 80W RMS) till terminalerna märkta SUB.
- Val av ljudingång: Anslut din ljudkälla till en av de två ingångarna och aktivera den via omkopplaren eller bygeln på kortet.
- Volym och ton: Starta alltid med låg volym och öka gradvis. Justera volym, subwoofer-nivå, bas och diskant efter dina önskemål.
- Ventilation: Se till att det finns god luftcirkulation runt modulen. Vid användning av 24V eller vid långvarig hög belastning rekommenderas en kylfläns på TPA3116D2-chippen för ökad livslängd.
Paketets innehåll
- 1 × 2.1 TPA3116D2 förstärkarmodul (färdigmonterat kretskort)
Vanliga frågor
Vilka högtalare är kompatibla?
Alla högtalare med en impedans mellan 4 och 8 Ohm fungerar. För subwoofern rekommenderas ett element som klarar minst 80–100W RMS – ett 50W-element kan överbelastas vid hög volym.
Vilken strömförsörjning krävs?
En stabiliserad DC-källa på 12V till 24V, minst 3A. För full effekt: 24V / 5A. Modulen fungerar även med 12V bilbatteri, vilket gör den idealisk för bilprojekt.
Behövs kylfläns?
Vid 12V och måttlig volym är det inte ett krav. Vid 24V eller längre sessioner på hög volym rekommenderas en liten kylfläns på TPA3116D2-chippen för att förlänga komponenternas livslängd.
Kan jag använda båda ljudingångarna samtidigt?
Nej, inte samtidigt. Modulen har ett system för att välja aktiv ingång. Du kan ha två källor anslutna (t.ex. telefon och laptop) och enkelt växla mellan dem utan att behöva dra ur kablar.
