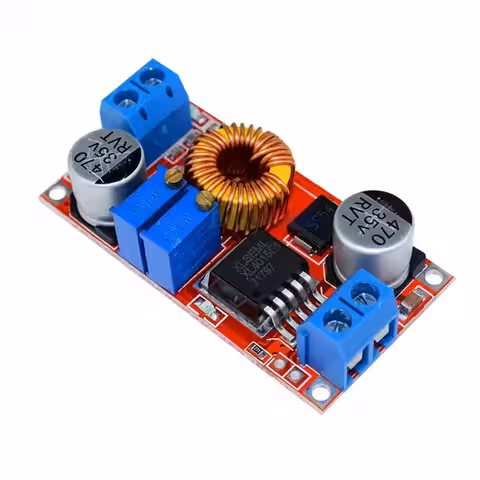

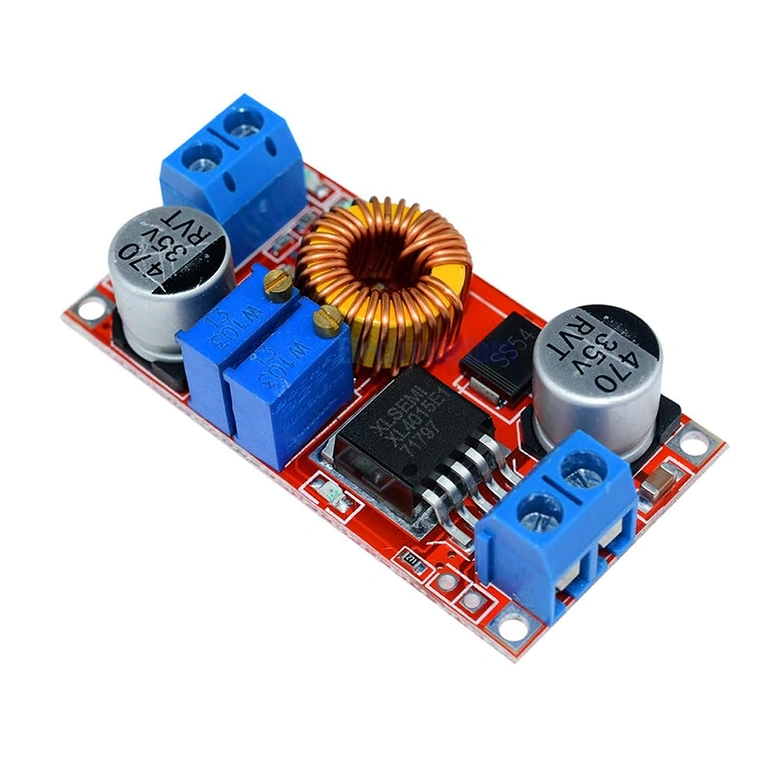

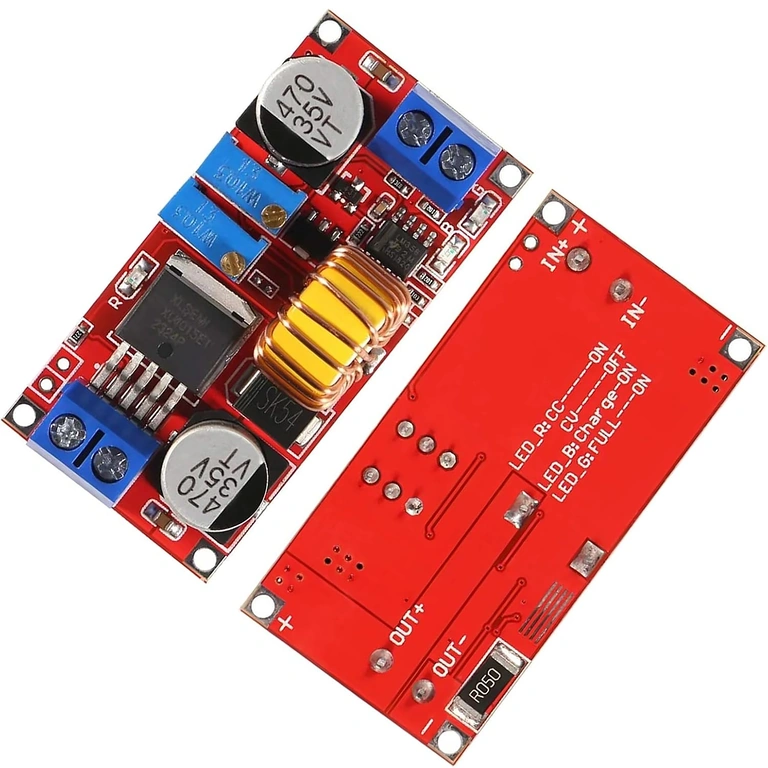

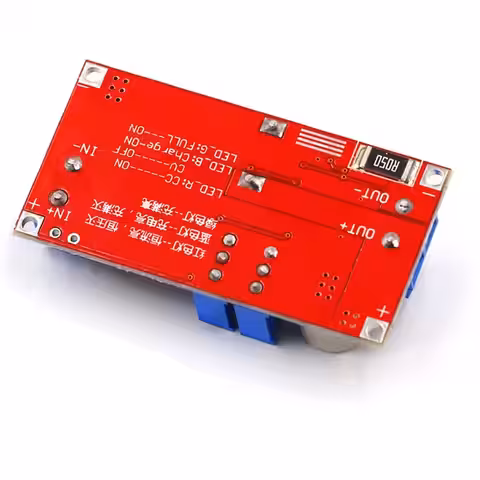

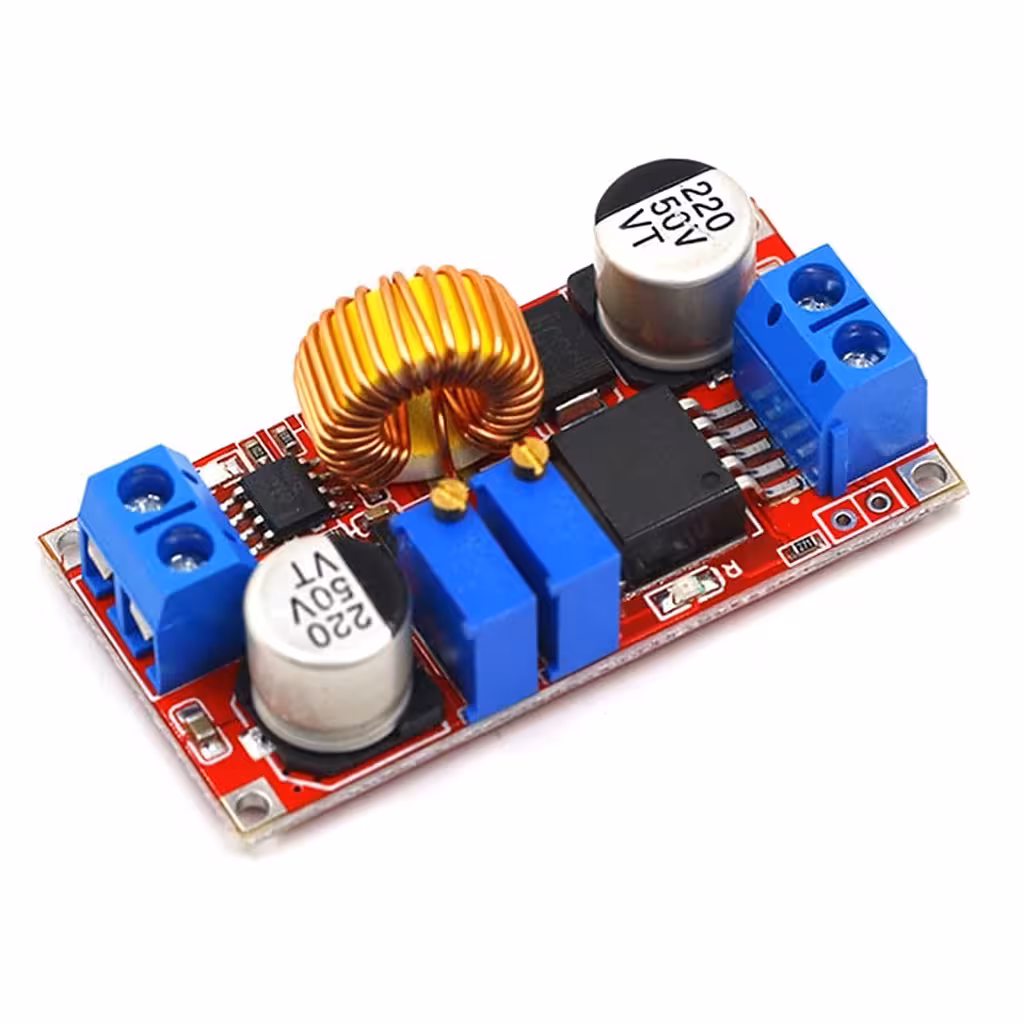

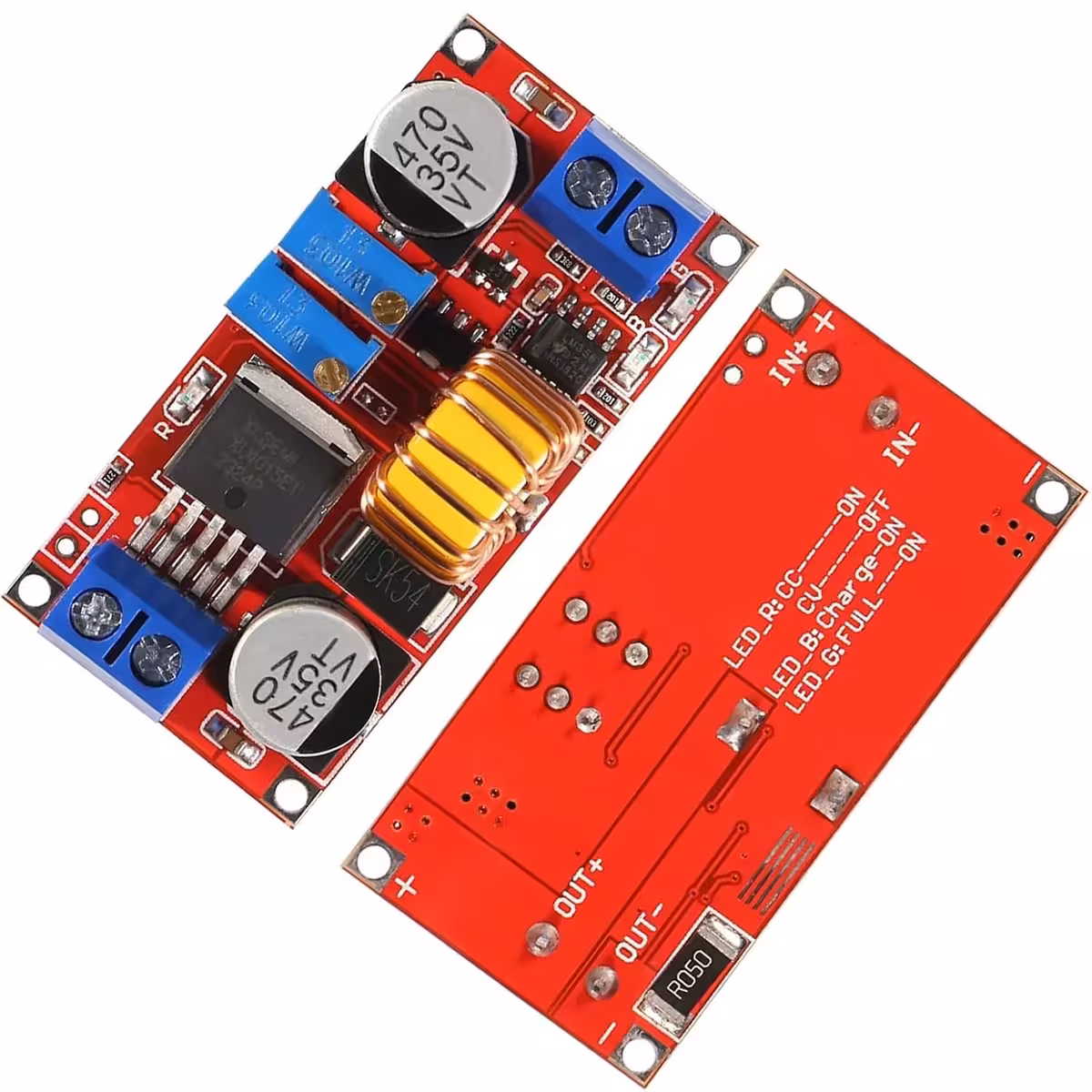

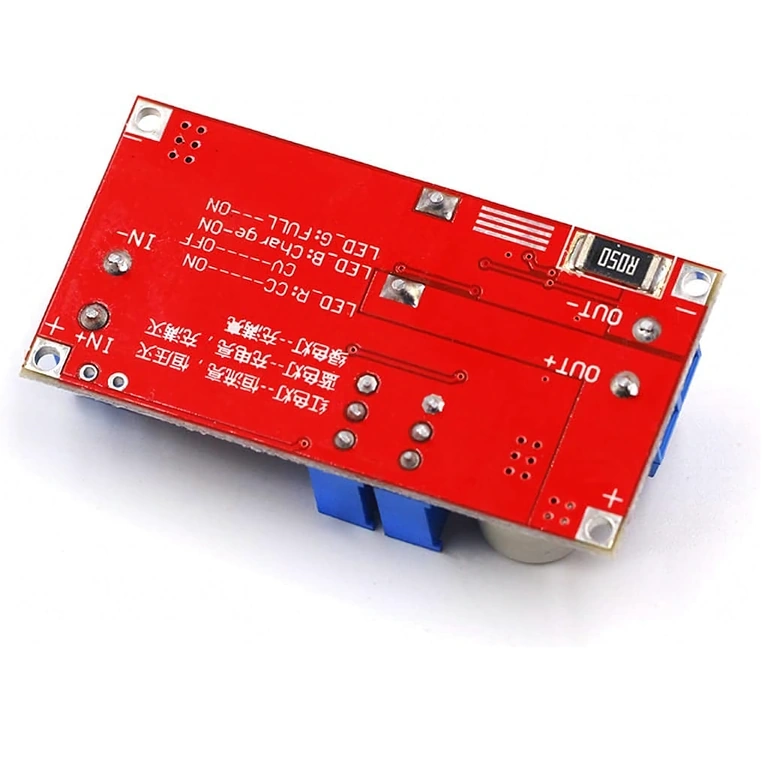

XL4015 5A DC-DC Step-Down-modul – Precision för spänning och ström
Behöver du ladda ett Li-ion-batteri på ett säkert sätt utan risk för överladdning? Eller vill du driva en LED-strip med exakt rätt spänning utan störande fluktuationer? XL4015-modulen ger dig oberoende kontroll över både spänning och ström i ett kompakt format som är enkelt att integrera i dina projekt.
Observera: Utspänningen är fabriksinställd till ca 20V. Vid första användningstillfället måste du justera potentiometern innan du ansluter din last. Om spänningen inte ändras, vrid CV-potentiometern moturs minst 10 hela varv – detta är en normal procedur för initial kalibrering.
Varför välja denna modell? (Fördelar):

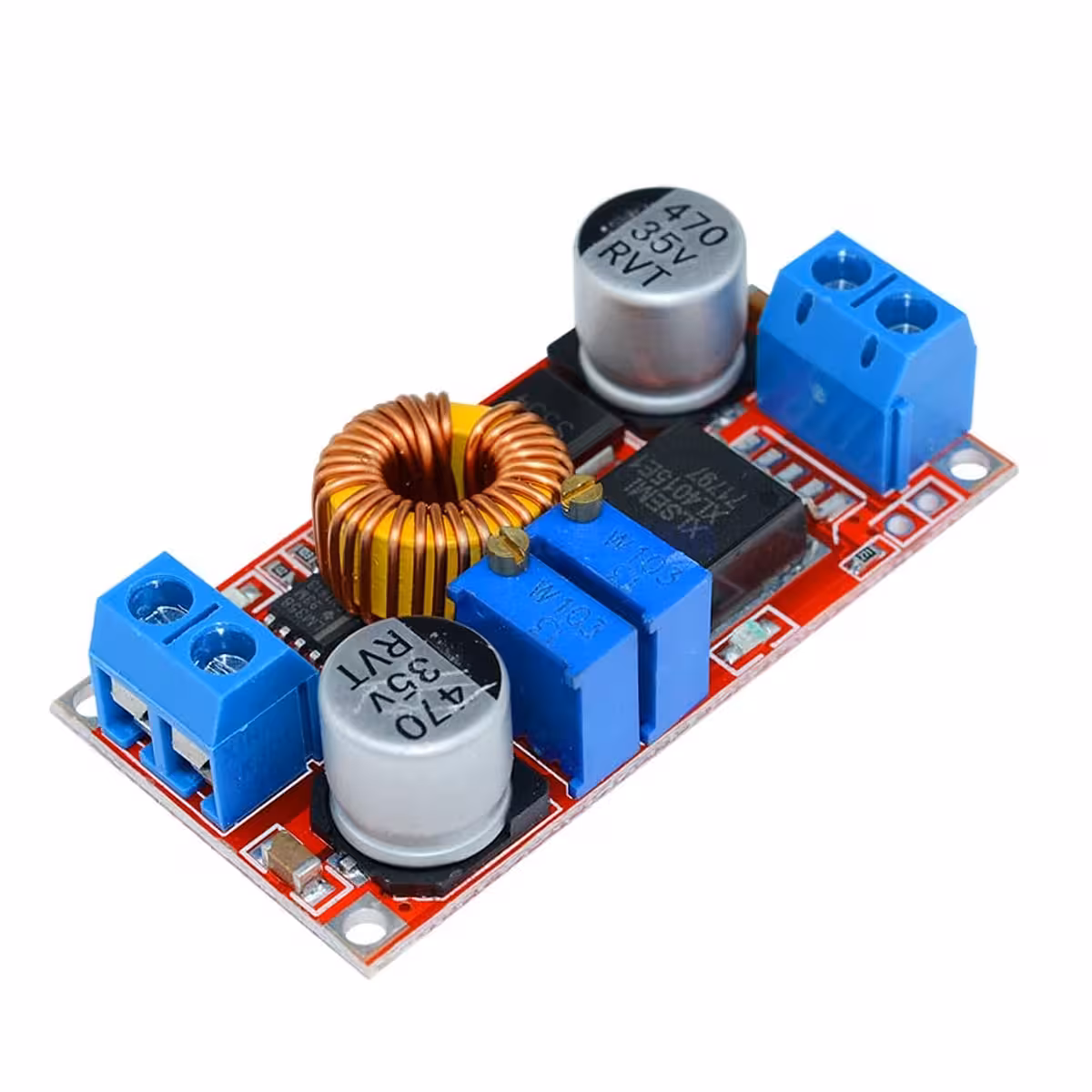

- Oberoende dubbelreglering (CC + CV) — Justera ström och spänning separat via två dedikerade potentiometrar. Ett måste för korrekt laddning av Li-ion- eller NiMH-batterier och för att skydda kraftfulla LED-dioder.
- Hög verkningsgrad (upp till 96%) — Endast 4% energiförlust som värme, vilket ger stabil drift även vid kontinuerlig belastning utan risk för överhettning.
- Inbyggt skydd — Utrustad med automatiskt kortslutningsskydd (begränsning vid 8A) och termiskt skydd som stänger av modulen vid överhettning.
- Brett konverteringsområde — Ingång 4V–38V, utgång 1.25V–36V. Hanterar enkelt vanliga steg som 24V→12V, 24V→5V eller 12V→3.3V utan hårdvaruändringar.
- Kompakt och robust — Mått 51×26×18 mm, integrerad LED-indikator, förmonterad kylfläns och ett driftstemperaturområde på -40°C till +85°C för krävande miljöer.
Detaljer och prestanda

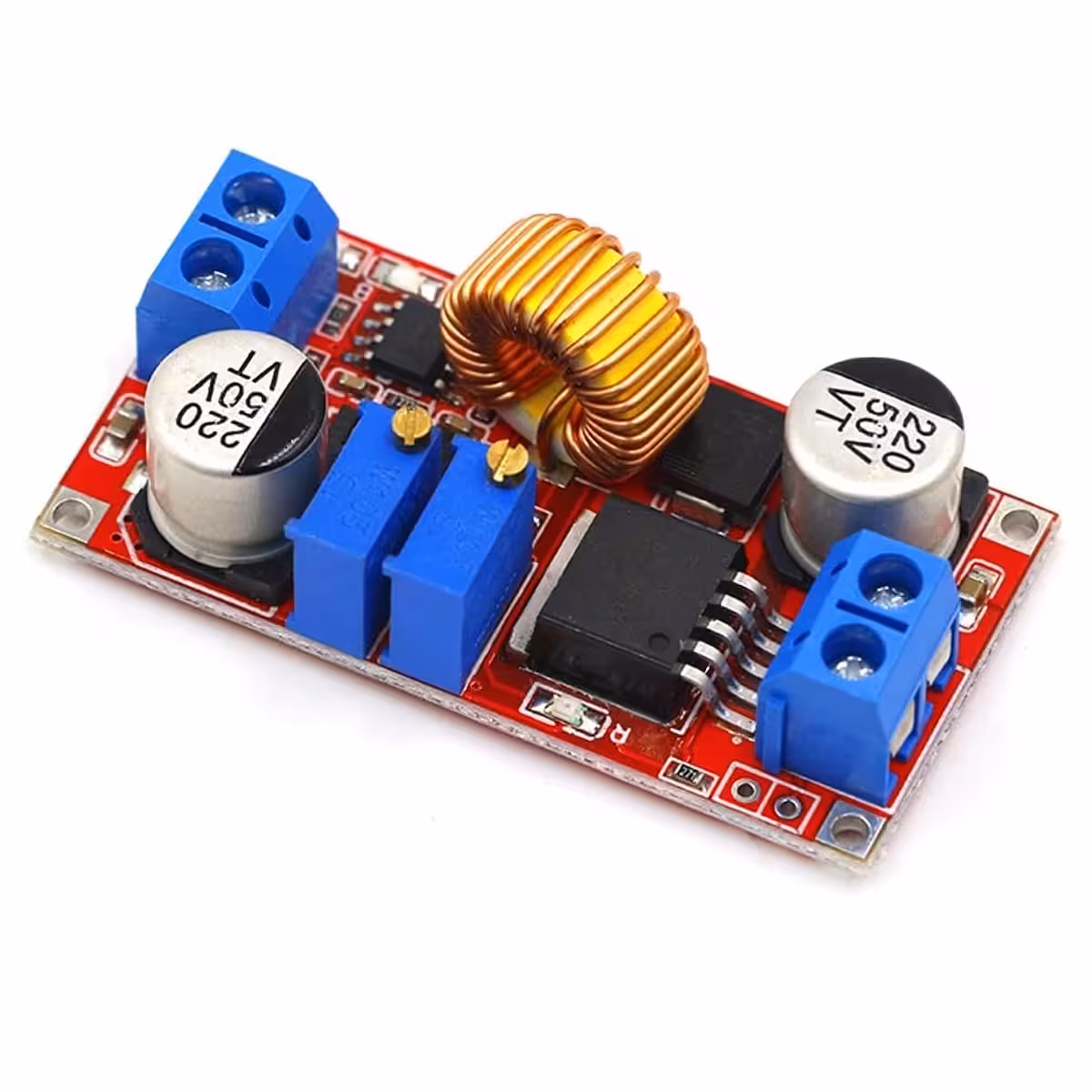

XL4015-chippet arbetar vid en switchfrekvens på 180KHz, vilket minimerar rippel på utgången utan behov av skrymmande filterkomponenter. Den nominella maxströmmen är 5A, men för kontinuerlig drift rekommenderar vi en belastning på max 4.5A för att maximera komponenternas livslängd. Vid batteriladdning startar modulen automatiskt i CC-läge (konstant ström) och växlar sömlöst till CV-läge (konstant spänning) när batteriet närmar sig den inställda målspänningen.

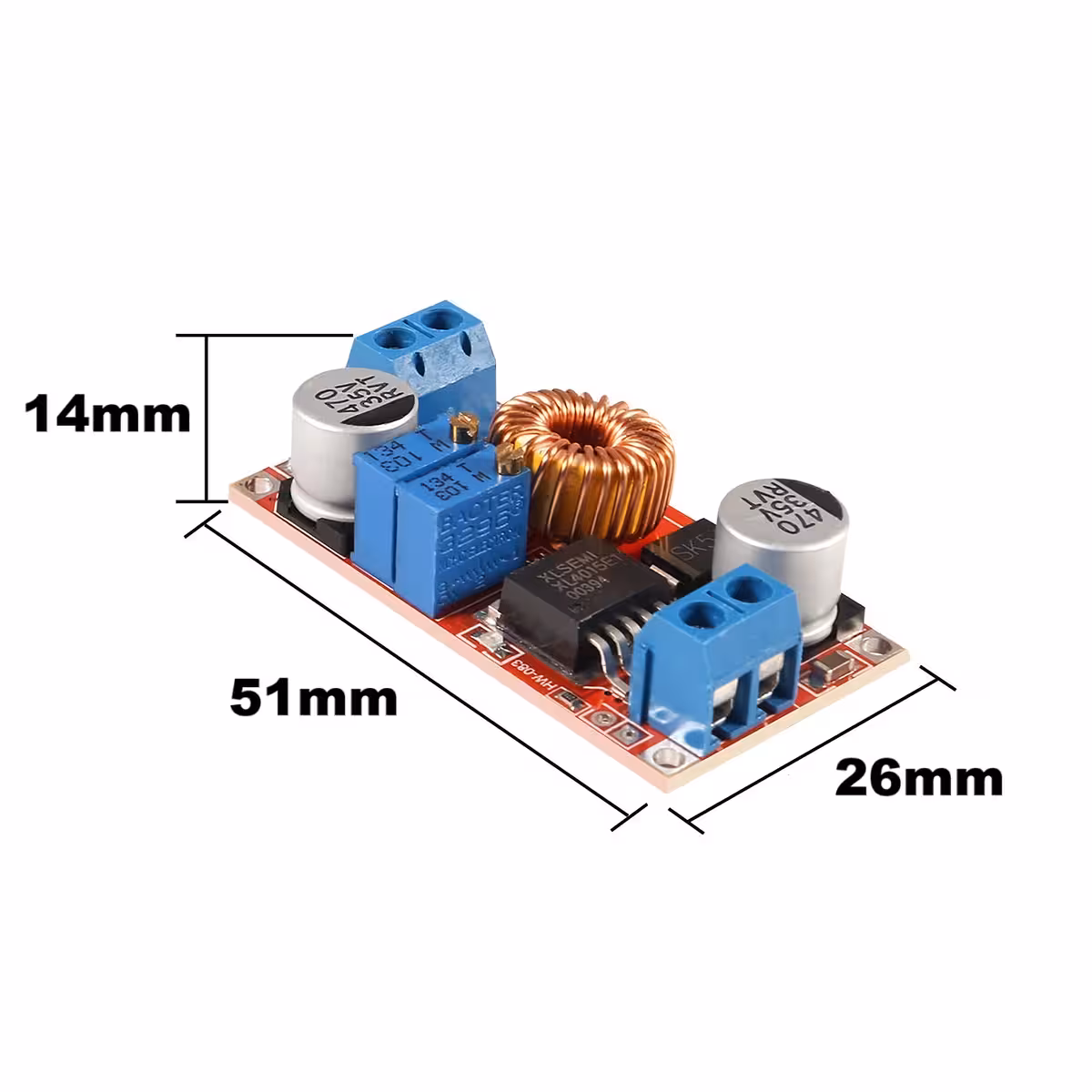

| Parameter | Värde / Detalj |
|---|---|
| Typ av omvandlare | DC-DC Step-Down (Buck) |
| Huvudchip | XL4015 |
| Inspänning | 4V – 38V DC (max 38V) |
| Utspänning | 1.25V – 36V DC (steglöst justerbar) |
| Max utström | 5A (rekommenderas max 4.5A vid kontinuerlig drift) |
| Max effekt | 75W |
| Verkningsgrad | Upp till 96% |
| Switchfrekvens | 180KHz |
| Regleringsläge | CV (konstant spänning) + CC (konstant ström) |
| Kortslutningsskydd | Automatisk begränsning vid 8A |
| Termiskt skydd | Automatisk avstängning vid överhettning |
| Driftstemperatur | -40°C ~ +85°C |
| Statusindikator | Integrerad LED |
| Mått | 51 × 26 × 18 mm |

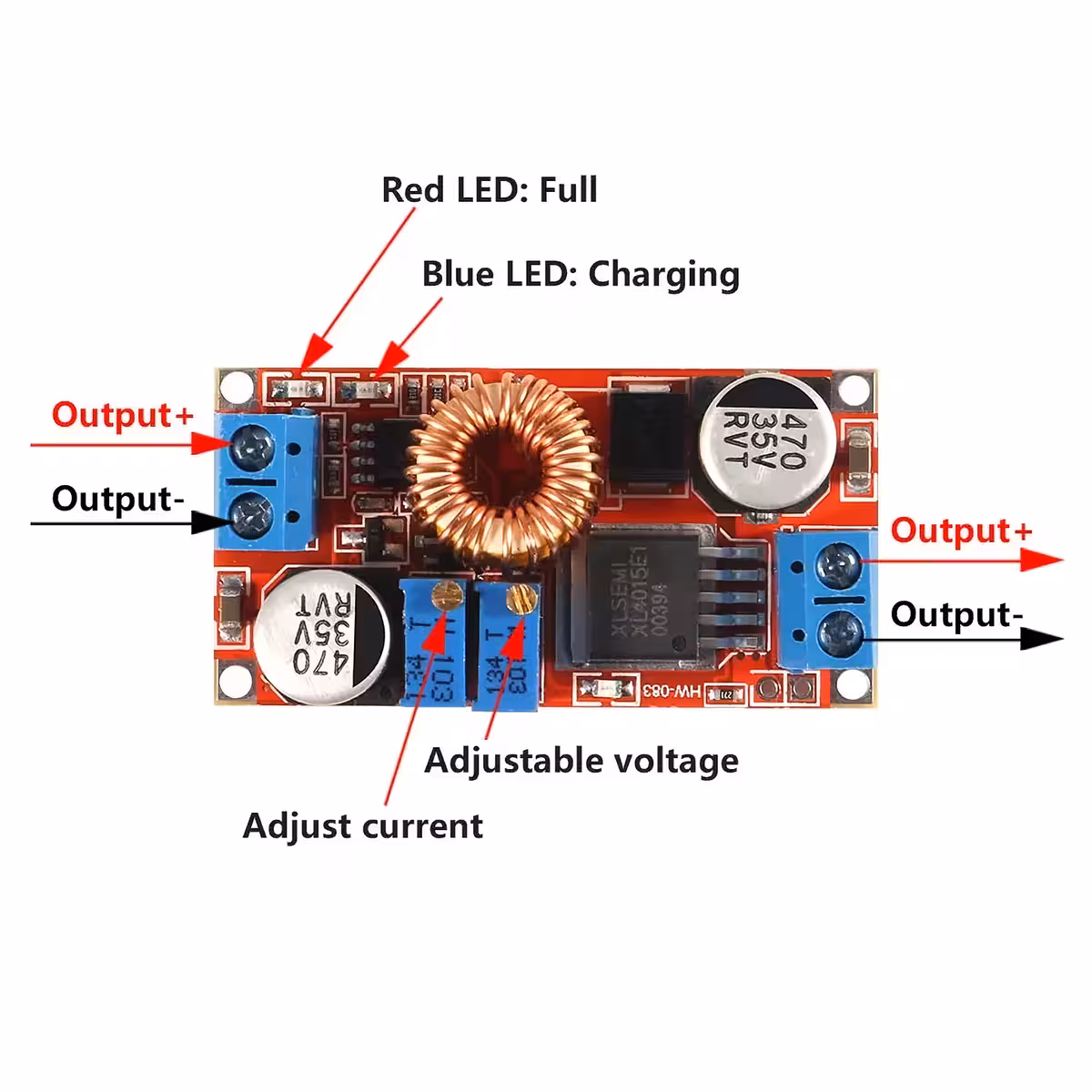

Instruktioner för användning
- Ställ in utspänningen innan du ansluter lasten: Vrid på potentiometern märkt CV tills du når önskad spänning (kontrollera med multimeter).
- Ställ in strömbegränsningen via potentiometern märkt CC: Anslut en resistiv last eller en amperemeter i serie och justera till önskat strömvärde.
- Initial kalibrering (om spänningen inte ändras): Vrid CV-potentiometern moturs minst 10 hela varv, börja därefter justera som vanligt.
- Batteriladdning: Ställ in CV till batteriets slutspänning och CC till önskad laddström (t.ex. 0.5C eller 1C). Modulen sköter övergången mellan CC och CV automatiskt.
- Viktigt: Överskrid aldrig 38V på ingången och säkerställ god ventilation vid belastning nära 5A.
Innehåll i förpackningen
- 1 × XL4015 DC-DC step-down-modul (CC/CV)
Vanliga frågor
Kan jag använda denna för att ladda ett 3.7V Li-ion-batteri?
Ja. Ställ in CV-spänningen till 4.2V och begränsa CC-strömmen enligt batteriets specifikationer. Modulen hanterar automatiskt CC/CV-laddningscykeln.
Varför är utspänningen ca 20V vid första start?
Det är en förinställd fabriksinställning. Vrid på CV-potentiometern innan du ansluter din last. Om den inte svarar, vrid moturs minst 10 varv för att kalibrera.
Behövs extra kylning?
Modulen har en inbyggd kylfläns. Vid kontinuerlig belastning på 4.5A–5A rekommenderar vi en liten fläkt för att hålla temperaturen nere och förlänga livslängden.
Kan den driva kraftfulla LED-dioder?
Ja, CC-läget är perfekt för LED-drivning då det förhindrar överström. Ställ in CC-strömmen till LED-diodens nominella värde och CV-spänningen något över diodens framspänning.
