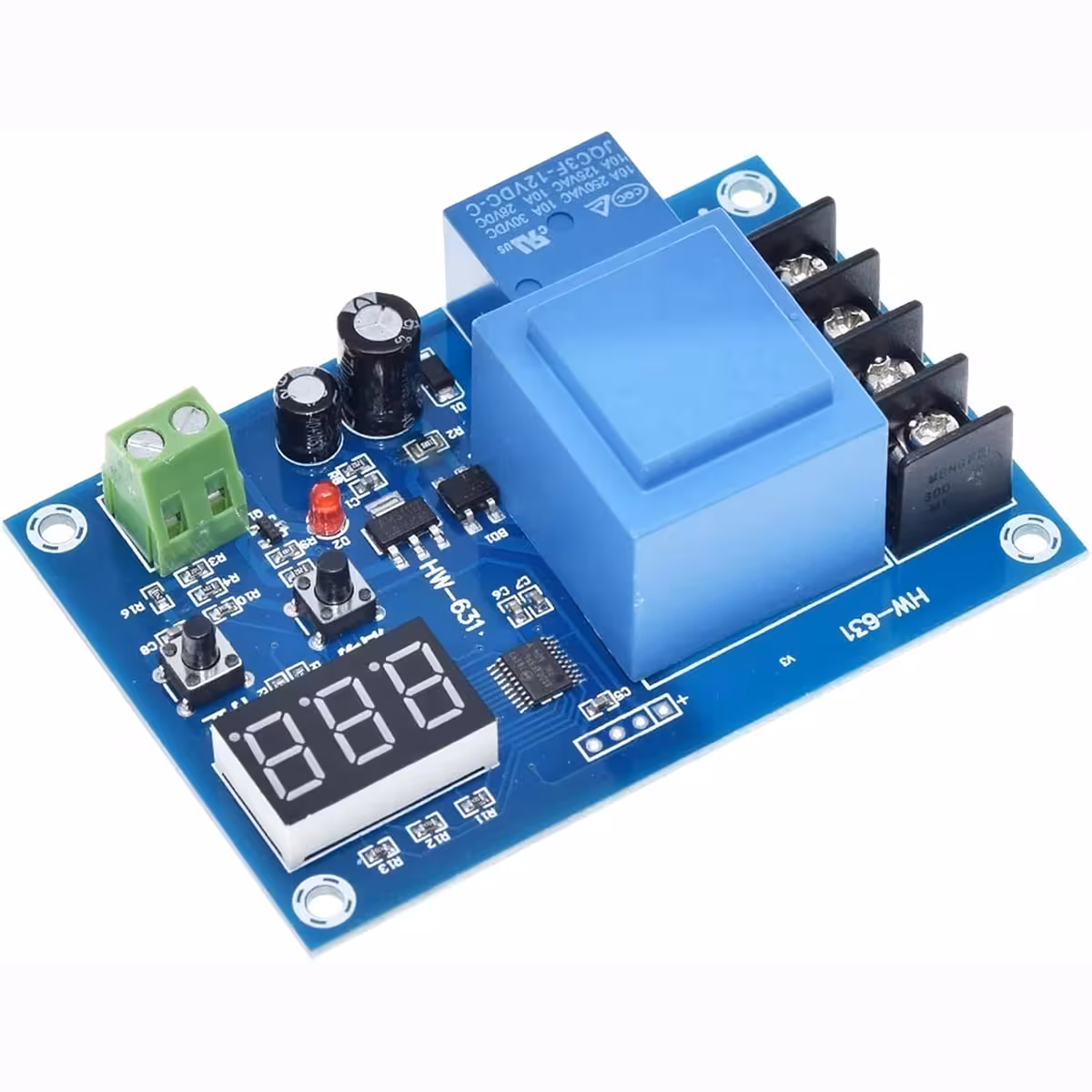

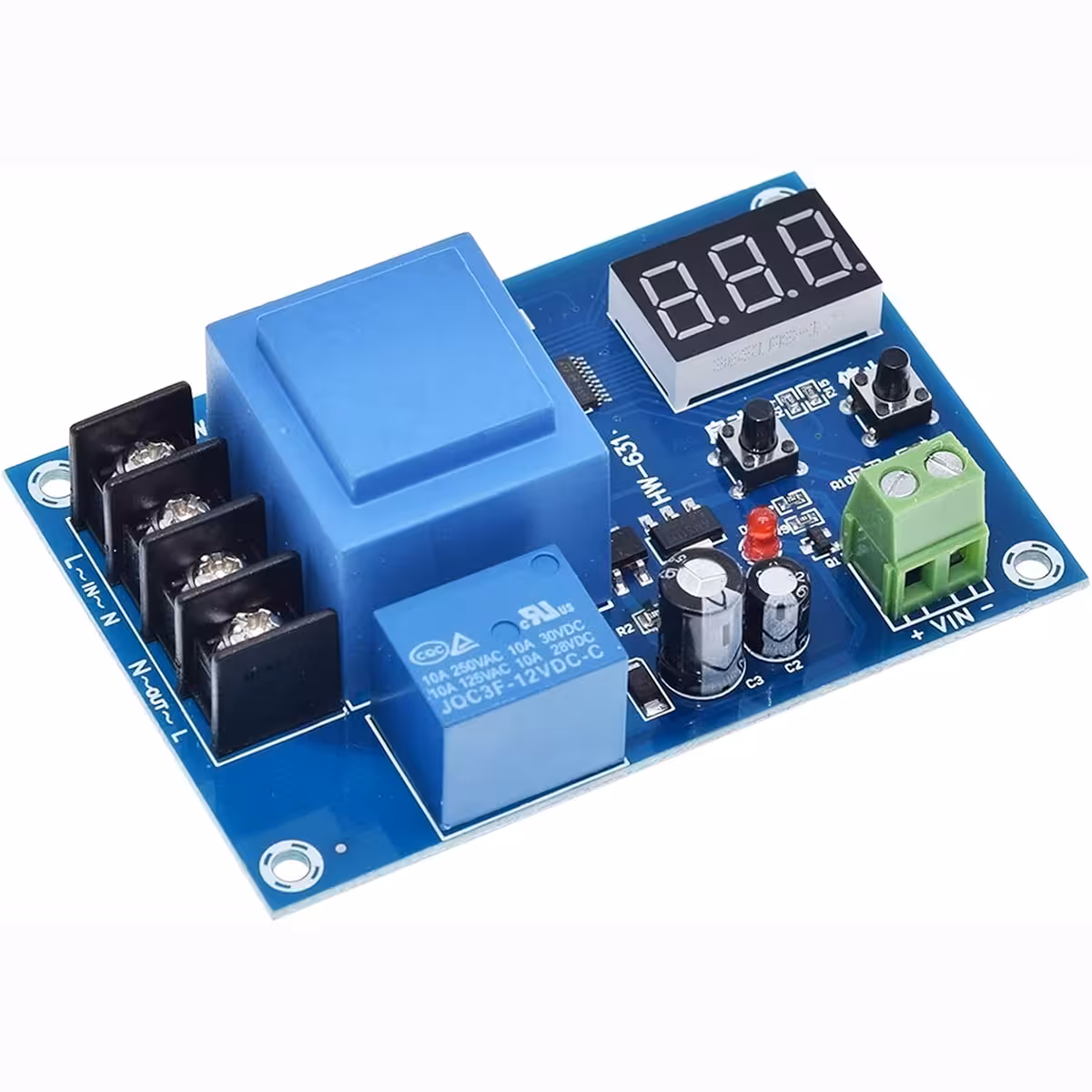

Batteriladdningskontroller XH-M602 – ställ in en gång, låt den sköta resten
Är du orolig för överladdning eller djupurladdning av dina batterier? Med modulen XH-M602 ställer du in dina önskade start- och stoppnivåer en enda gång. Det inbyggda reläet hanterar därefter hela laddningscykeln automatiskt – helt utan manuell övervakning och med minimal risk för skador. Modulen hanterar spänningar mellan 3,7V och 120V, vilket gör den idealisk för allt från enstaka Li-Ion-celler till 96V solcellssystem.
Observera: XH-M602 är en reläbaserad kontroller som övervakar spänningen och styr en extern laddkälla. Den genererar inte laddspänning själv; du behöver en extern laddare eller strömkälla som är kompatibel med ditt batteri.
Varför välja XH-M602? (Fördelar):
- Universell kompatibilitet — Fungerar med Li-Ion, Li-Polymer, LiFePO4, Ni-Cd, Ni-MH och blybatterier, från 3,7V (en cell) upp till 120V (seriekopplade system).
- Automatisk relästyrning — Ställ in START- och STOP-nivåer en gång, så sköter modulen laddningen helt själv.
- LED-display med 0,1V precision — Se exakt batterispänning i realtid istället för vaga uppskattningar.
- Perfekt för solceller — Skyddar 24V, 48V eller 72V batteribanker mot överladdning i solcellsanläggningar.
- Snabb återställning — Håll in START + STOP i 3 sekunder för att återställa till fabriksinställningar (displayen visar 888).
- Kompakt format — Mäter endast 89 × 58 × 24 mm och väger 111g, vilket gör den enkel att montera i kopplingsdosor eller DIY-projekt.
Detaljer och prestanda
Kärnan i modulen är ett relä som kopplar in eller bryter laddströmmen baserat på den uppmätta spänningen över batteripolerna. START-tröskeln definierar spänningen där laddningen påbörjas, medan STOP-tröskeln bryter processen när batteriet nått önskad nivå. Modulen drivs direkt via 230V AC, vilket gör den lämplig för fasta installationer i garage, verkstäder, solcellsanläggningar eller industriella UPS-system.
| Parameter | Värde / Detalj |
|---|---|
| Modell | XH-M602 |
| Övervakad batterispänning | 3,7V – 120V |

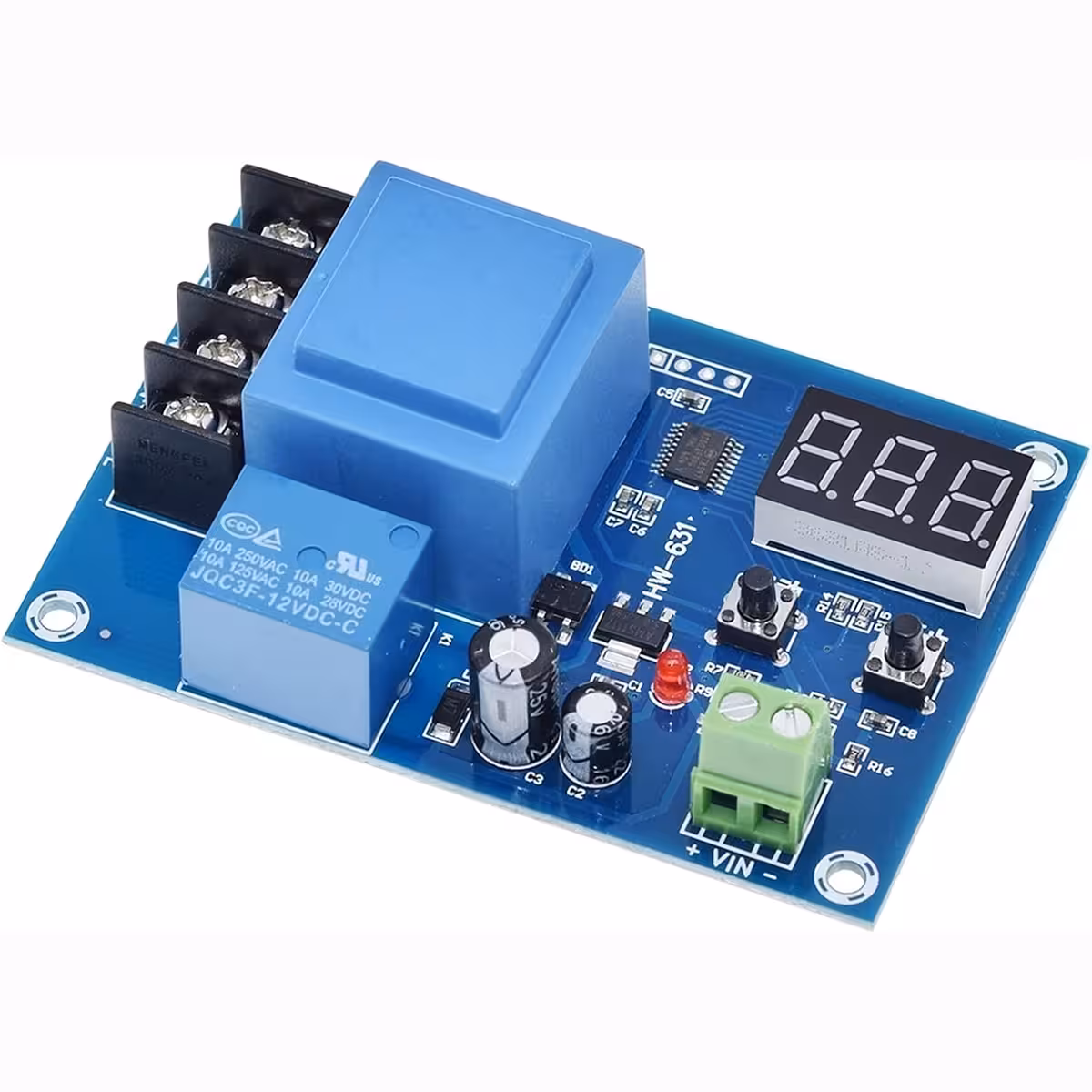

| Inställbara spänningar | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 96V, 120V |
| Kontrolltyp | Relä ON/OFF (automatisk laddningsstyrning) |
| Display | LED, 0,1V precision |

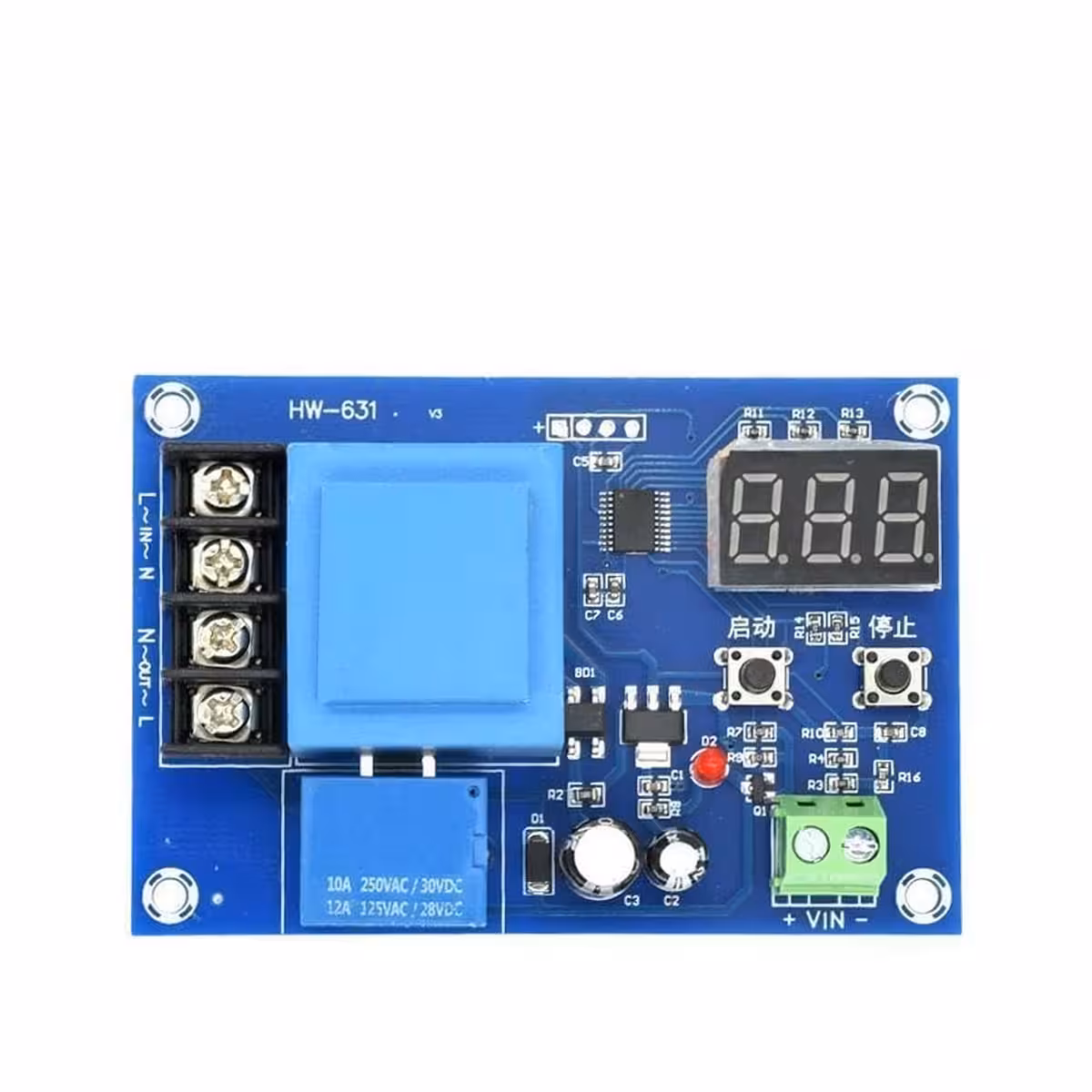

| Matningsspänning | 230V AC |
| Kompatibla batterityper | Li-Ion, Li-Polymer, LiFePO4, Ni-Cd, Ni-MH, Blybatterier |
| Huvudsakliga användningsområden | 12V-system, solceller, UPS, elfordon, DIY |

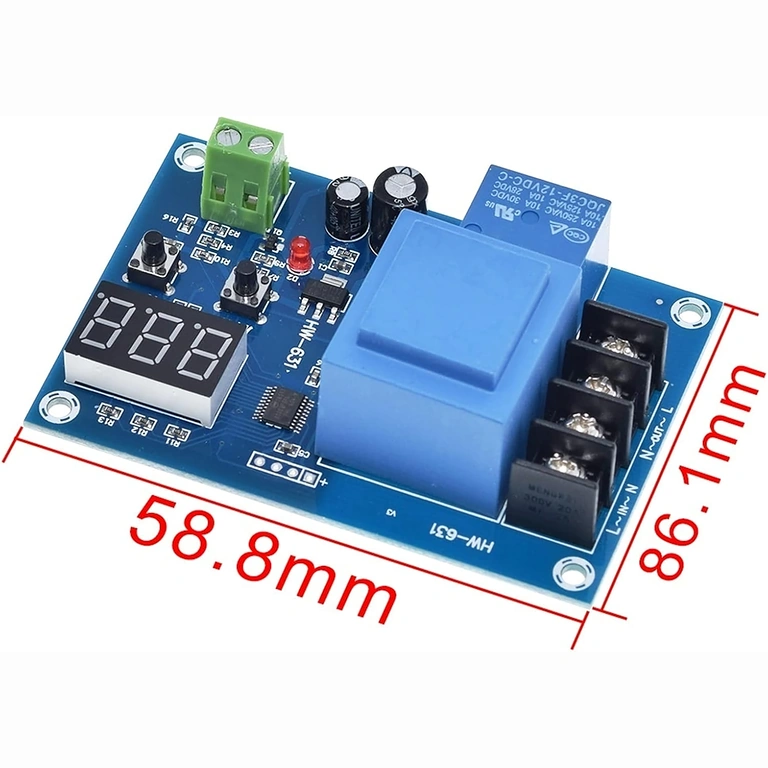

| Dimensioner | 89 × 58 × 24 mm |
| Vikt | 111g |
Programmering och användning
- Ställ in START-nivå: Håll in START-knappen i 3 sekunder tills värdet blinkar. Justera spänningen med + och –, bekräfta sedan med START.
- Ställ in STOP-nivå: Håll in STOP-knappen i 3 sekunder tills värdet blinkar. Justera spänningen med + och –, bekräfta sedan med STOP.
- Fabriksåterställning: Håll in både START och STOP samtidigt tills displayen visar 888.

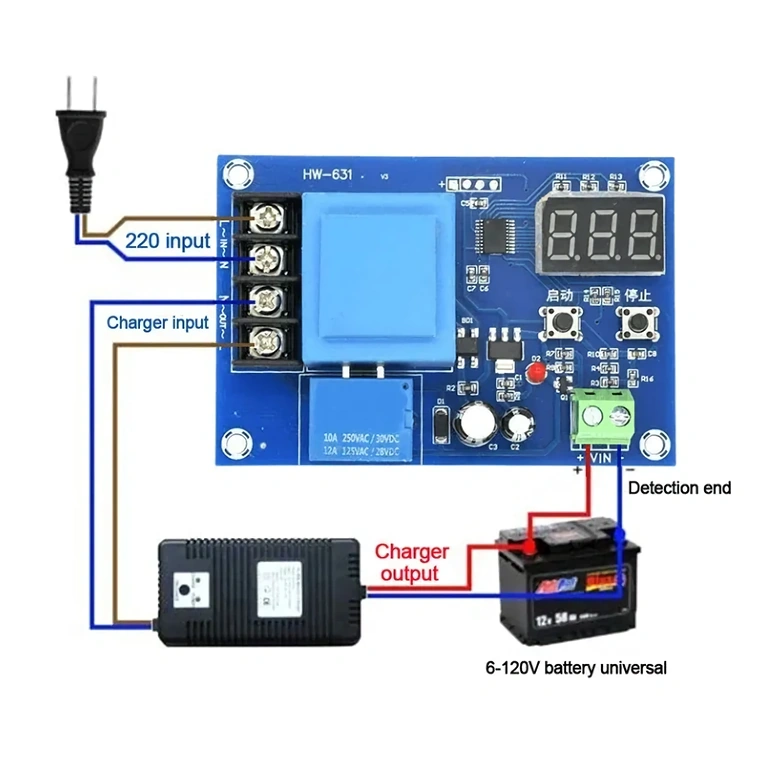

- Batterianslutning: Anslut modulens poler till batteriet (observera polaritet + och –) och koppla din externa laddare till reläutgången.
- Funktionskontroll: När STOP-nivån nås bryts reläet automatiskt. När spänningen sjunker under START-nivån återupptas laddningen.
Paketets innehåll
- 1 × XH-M602 batteriladdningsmodul
Vanliga frågor
Fungerar den med ett 12V bilbatteri?
Ja. Ställ in STOP på 14,4V (fulladdat) och START på 12,0V (minsta tillåtna spänning), så sköter reläet laddningscykeln automatiskt för ditt 12V blybatteri.
Kan den användas i solcellssystem?
Absolut, det är ett av de vanligaste användningsområdena. Den styr laddningen från solcellsregulatorn till batteribanker på 24V, 48V eller 72V och skyddar mot överladdning oavsett solinstrålning.
Genererar modulen laddspänning?
Nej. XH-M602 är en kontroller, inte en laddare. Den övervakar batterispänningen och styr ett relä som kopplar in eller bryter din externa laddkälla. Du behöver en separat laddare som passar din batterityp.
Hur exakt mäter den spänningen?
LED-displayen visar spänningen med en upplösning på 0,1V, vilket är tillräckligt exakt för att hantera laddningscykler för alla batterityper, inklusive Li-Ion och LiFePO4 som kräver noggrann kontroll.
