Batterivakt 12V–36V — automatisk från- och tillkoppling för full kontroll
Ett batteri som laddas ur helt tar ofta permanent skada och tappar sin kapacitet. Detta är ett vanligt problem i husbilar, båtar, off-grid solcellssystem eller fordon som står stilla under längre perioder – och oftast märker man det alldeles för sent. Denna batterivakt för djupurladdningsskydd griper in innan skadan sker: den kopplar automatiskt bort förbrukare när spänningen sjunker under det inställda tröskelvärdet och återansluter strömmen när spänningen återhämtat sig, helt utan att du behöver vara på plats.
Observera: Enheten transformerar inte spänningen — utspänningen är densamma som inspänningen. Maximal belastning är 10A.
Varför välja denna modell? (Viktiga fördelar):
- Helt automatisk från- och tillkoppling — funktionerna för Auto Power-Off och Auto Reconnect sköter sig själva; perfekt för system som lämnas obevakade under längre tid.
- Inställningsprecision på 0,1V — ställ in exakt 11,5V eller 22,8V istället för ungefärliga värden; avgörande för LiFePO4- och Li-Ion-batterier som har snäva spänningsfönster.
- Inbyggt stöd för 12V, 24V och 36V DC — samma modul fungerar för bilbatterier, solcellsanläggningar eller Li-Ion-pack utan behov av hårdvaruändringar.
- Konfigurerbar hysteres — undvik snabba till- och frånslag som sliter på reläet; ställ in exakt den återkopplingsdifferens som din anläggning kräver.
- Låg egenförbrukning under 1,5W — drar minimalt med ström från ditt system.
Detaljer och prestanda

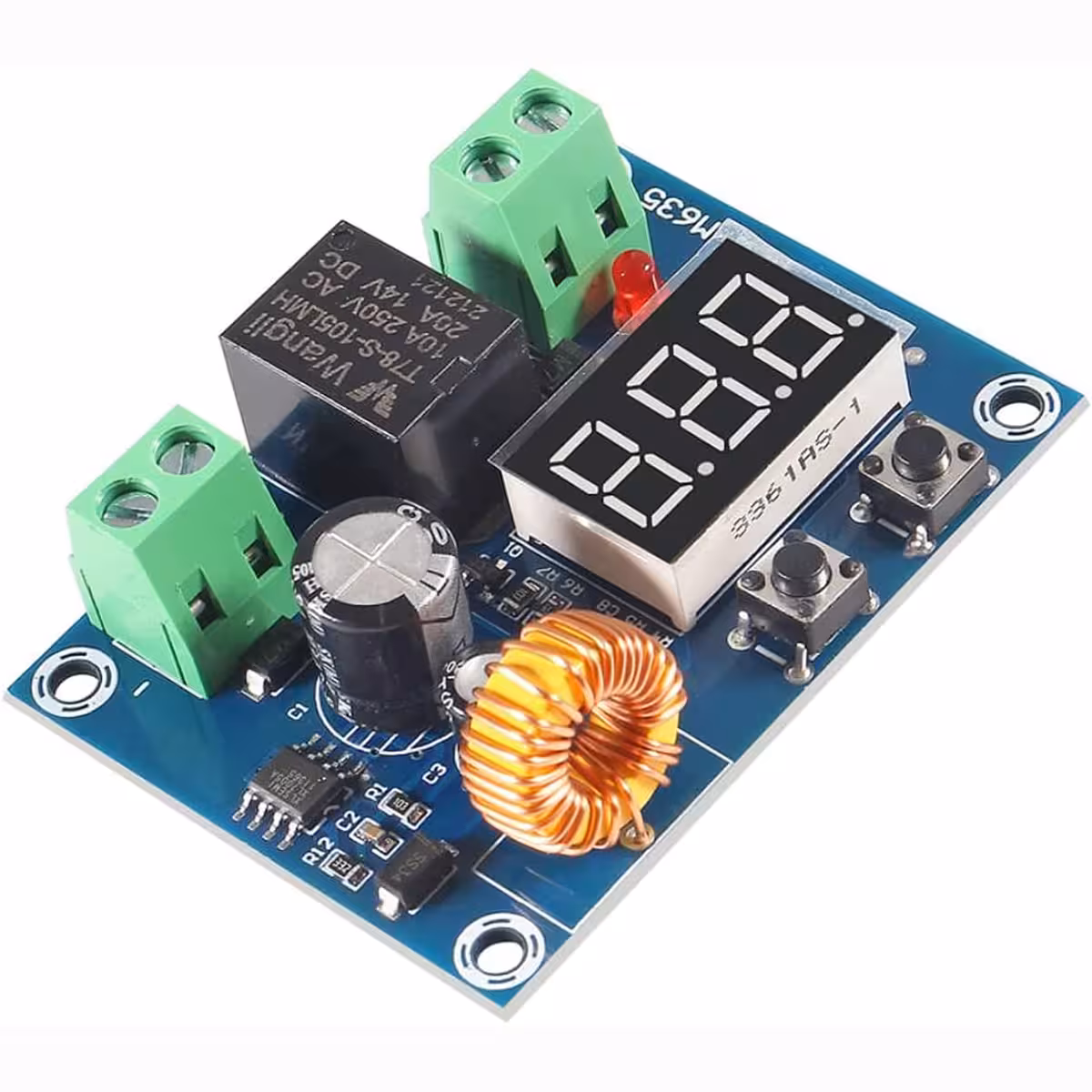

Batterivakten använder ett kraftfullt relä styrt av en dedikerad mikrokontroller som mäter spänningen i realtid via VIN-terminalen. När spänningen faller under det inställda gränsvärdet (med en precision på 0,1V), bryter reläet kretsen och förbrukaren som är ansluten till VOUT-terminalen kopplas omedelbart bort. Automatisk återinkoppling sker när spänningen överstiger summan av gränsvärdet och den konfigurerade hysteresen, vilket förhindrar att reläet ”pendlar” vid belastning. Den maximala strömmen är 10A, vilket täcker ett brett spektrum av förbrukare: DC-motorer, LED-lister, laddningsregulatorer, belysningssystem med mera.
| Parameter | Värde / Detalj |
|---|---|
| Inspänning | 12V – 36V DC |
| Utspänning | Samma som inspänning |
| Maximal ström | 10A |
| Spänningsprecision | 0,1V |
| Egenförbrukning | Max. 1,5W |
| Mått | 57 × 42 × 19 mm |
| Vikt | 28g |
| Systemkompatibilitet | 12V, 24V, 36V DC |
| Användningsområden | Fordon, solceller, batteribanker, DC-system |
Programmering och användning

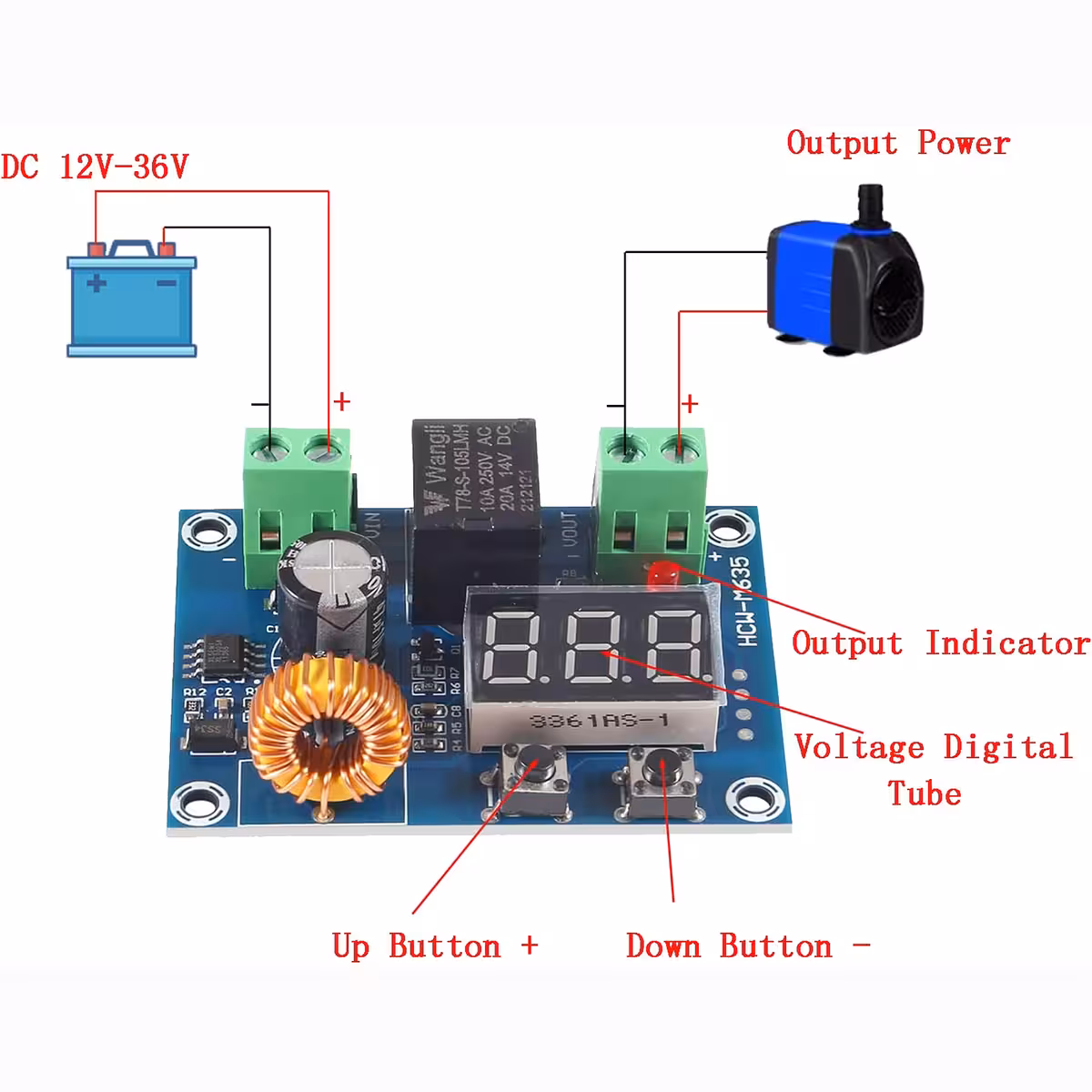

- Anslut batteriets plus- och minuspol till modulens VIN-terminal (kontrollera polariteten noga).
- Anslut din förbrukare (motor, lampa, regulator etc.) till VOUT-terminalen.
- Håll in vänster knapp för att gå in i inställningsläget för frånkopplingsspänning — justera med korta tryck till önskat värde (t.ex. 11,5V för ett 12V-batteri).
- Håll in höger knapp för att ställa in hysteresen (den extra spänning som krävs för återinkoppling, t.ex. 1V).
- Bekräfta inställningarna — reläet kopplar nu automatiskt bort förbrukaren när spänningen sjunker under gränsen och återansluter när spänningen är tillbaka på en säker nivå.
Paketet innehåller
- 1x Batterivakt / Lågspänningsskydd 12V–36V 10A
Vanliga frågor
Är den kompatibel med LiFePO4 och Li-Ion?
Ja, modulen fungerar med alla typer av uppladdningsbara batterier med en nominell spänning mellan 12V och 36V, inklusive LiFePO4, Li-Ion, AGM och blybatterier, eftersom skyddsgränsen ställs in manuellt med 0,1V precision.
Kan den användas för off-grid solcellssystem?
Ja, den är idealisk för solcellsanläggningar. Den skyddar batteribanken från djupurladdning under perioder då energiproduktionen inte räcker till för att täcka förbrukningen.
Vad händer om förbrukaren drar mer än 10A?
Att överskrida den maximala strömmen på 10A kan skada det interna reläet. För förbrukare med högre strömförbrukning rekommenderas att använda ett externt effektrelä som styrs av modulens utgångssignal.
Fungerar modulen för 24V eller 36V utan modifiering?
Ja, modulen accepterar inspänningar mellan 12V och 36V DC direkt. Inga hårdvaruändringar krävs — du behöver bara konfigurera om frånkopplingsgränsen så att den matchar batteriets nominella spänning.
Sparas inställningarna vid strömavbrott?
Ja, de programmerade värdena för frånkopplingsspänning och hysteres lagras i modulens icke-flyktiga minne och finns kvar även efter att strömmen brutits.
