1-kanals relämodul med optokopplare – Styr 230V säkert från Arduino eller Raspberry Pi
Vill du styra en pump, lampa eller motor på 230V direkt från en GPIO-pinne? Utan galvanisk isolering kan en spänningsspik snabbt förstöra din mikrokontroller. Dessa relämoduler med inbyggd optokopplare skapar en elektrisk barriär mellan din styrlogik och strömkretsen — oavsett vad som händer på 230V-sidan förblir dina pinnar intakta.
Notera: Välj önskad variant vid beställning — 5V eller 12V relämodul. Setet innehåller 4 stycken av den valda varianten.
Varför välja detta set? (Fördelar):
- Galvanisk isolering via optokopplare — styrkretsen och kraftkretsen är helt separerade; en kortslutning på lasten når aldrig dina GPIO-pinnar.
- Valbar High/Low-trigger via bygel — ändra aktiveringslogik på några sekunder utan att behöva ändra kablage eller källkod.
- Felsäker design — om trigger-signalen skulle kopplas bort av misstag stannar reläet i sitt standardläge; ingen oönskad aktivering av lasten.
- 10A-kontakter för reella laster — klarar AC 250V/10A och DC 30V/10A; perfekt för belysning, pumpar, fläktar och mindre motorer för hemmet eller industrin.
- Universell kompatibilitet — fungerar med Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, CNC och alla andra plattformar med digitala utgångar.
- Förmonterade skruvterminaler — anslut NC, C, NO, Coil+ och Coil- direkt utan lödning eller extra adaptrar.
- Set om 4 stycken — perfekt för projekt med flera kanaler eller för att ha reservdelar till hands där driftsäkerhet är A och O.

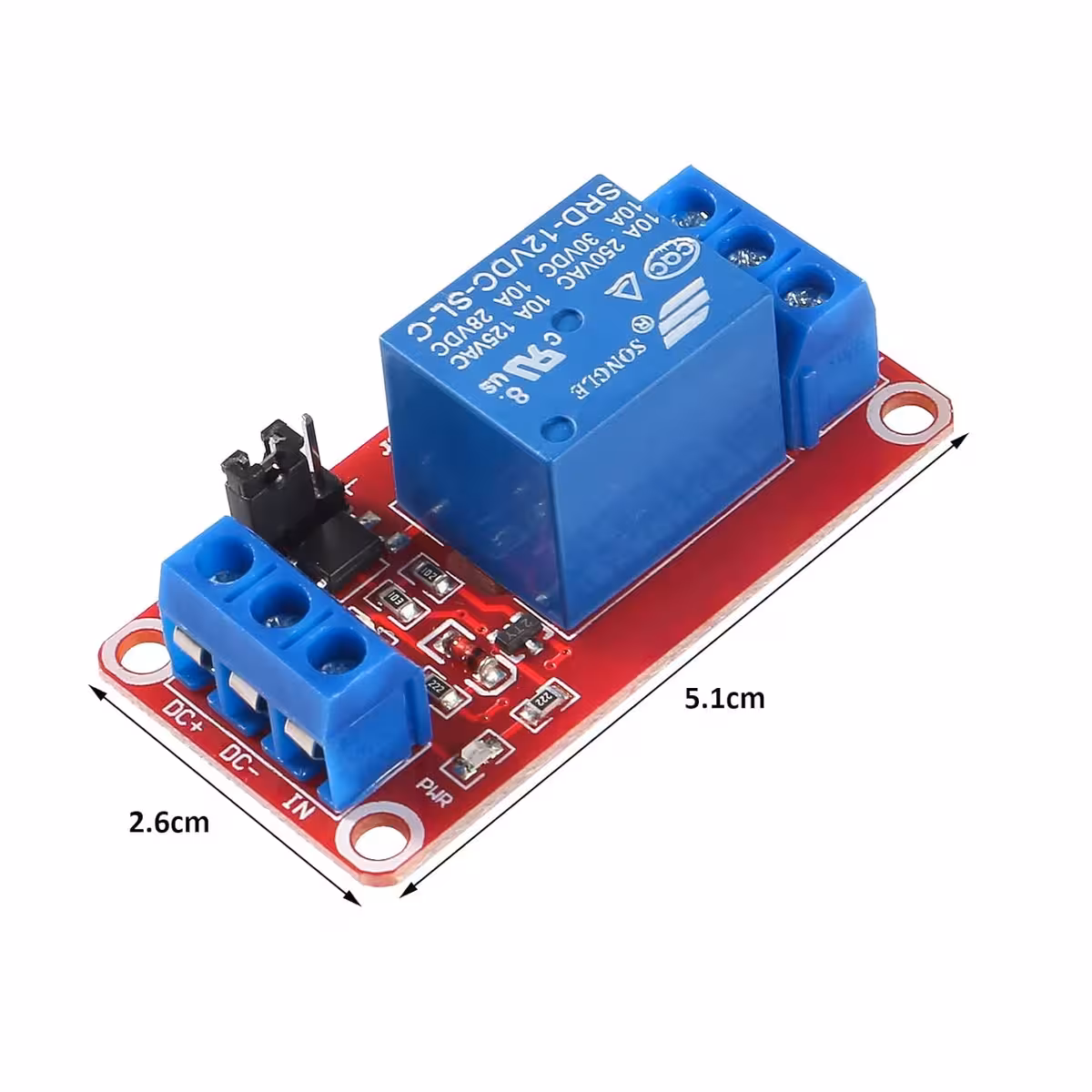

Detaljer och prestanda
Optokopplaren i varje modul separerar styrkretsen från kraftkretsen helt. Strömmen på Trigger-linjen är endast ca 5 mA (för 5V-modellen), vilket gör den perfekt för moderna mikrokontrollers utan behov av extra motstånd. Reläspolen drivs separat med 5V DC eller 12V DC beroende på vald variant, och kontakterna klarar laster upp till AC 250V / 10A. 5V-varianten integreras smidigt i USB-drivna projekt, medan 12V-varianten är idealisk för fordonssystem, kontrollpaneler och batteridrivna projekt.
| Parameter | Värde / Detalj |
|---|---|
| Spänning spole | 5V DC eller 12V DC (beroende på val) |
| Max belastning | AC 250V / 10A, DC 30V / 10A |
| Isoleringstyp | Optokopplare |
| Ström Trigger-linje | ≈5 mA (5V-modell) |

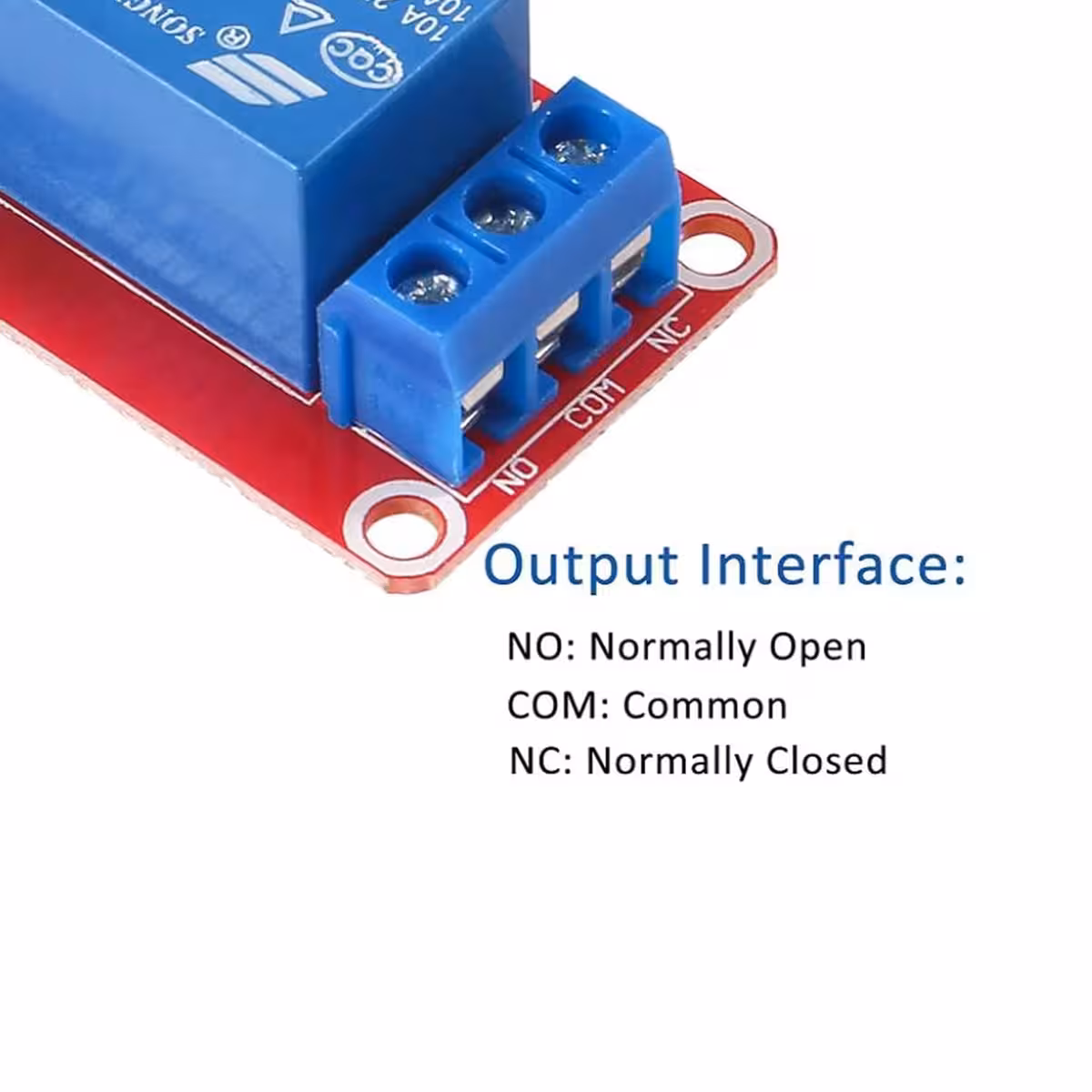

| Kontakttyp | NC (Normally Closed) / C (Common) / NO (Normally Open) |

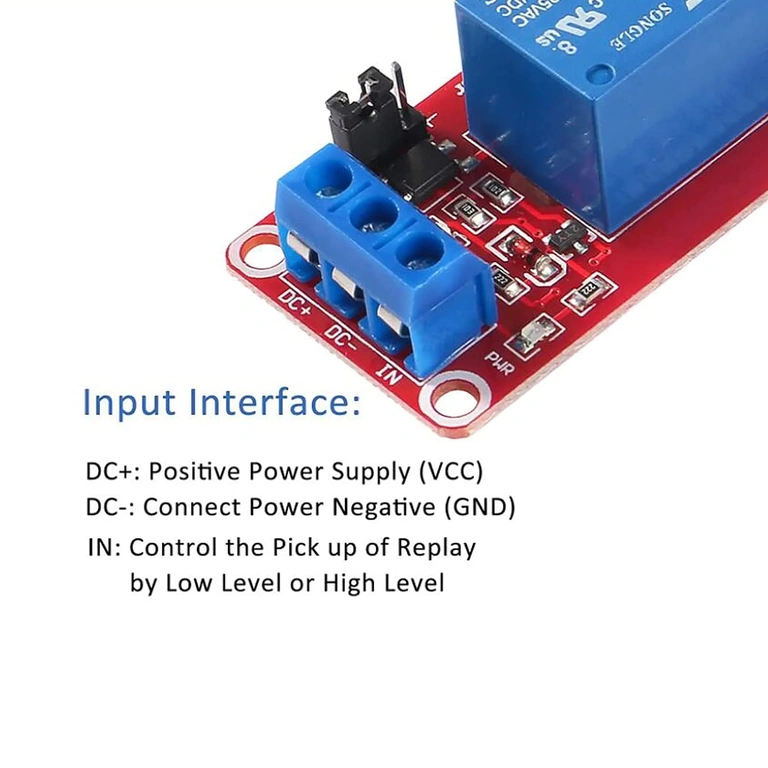

| Modulingångar | Coil +, Coil –, Trigger |
| Val av trigger | Bygel för High-Level / Low-Level Trigger |
| Kompatibilitet | Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, MCU, CNC |
| Antal i set | 4 stycken |
| Modultyp | 1-kanal (Single Channel Relay Module) |
Programmering och användning
- Anslut Coil + och Coil – till den strömkälla som matchar din valda variant (5V eller 12V DC).
- Koppla Trigger-pinnen till en digital utgång på din mikrokontroller (GPIO, digital pinne på Arduino etc.).
- Ställ in bygeln i önskat läge: High-Level Trigger (reläet aktiveras vid HIGH-signal) eller Low-Level Trigger (reläet aktiveras vid LOW-signal).

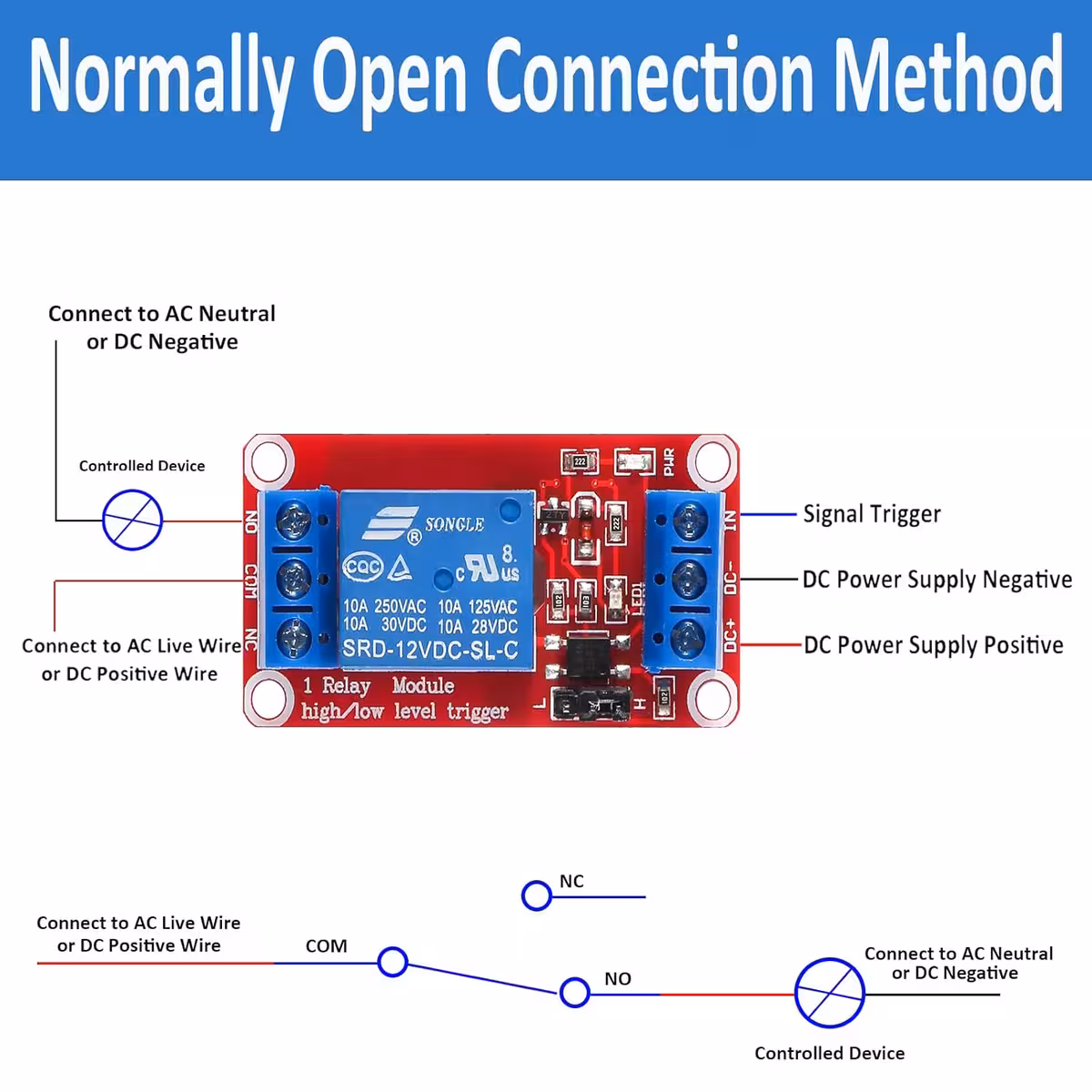

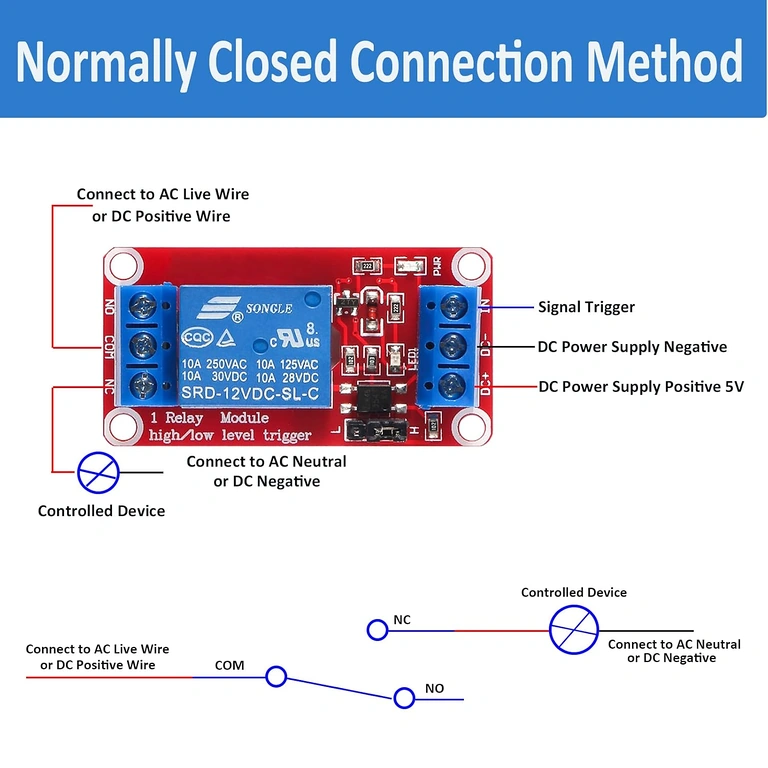

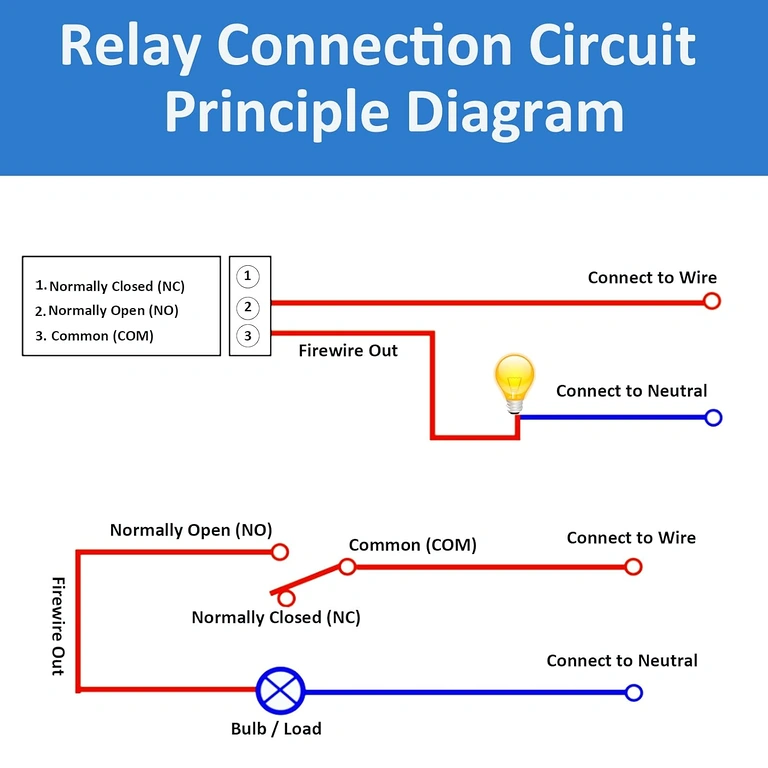

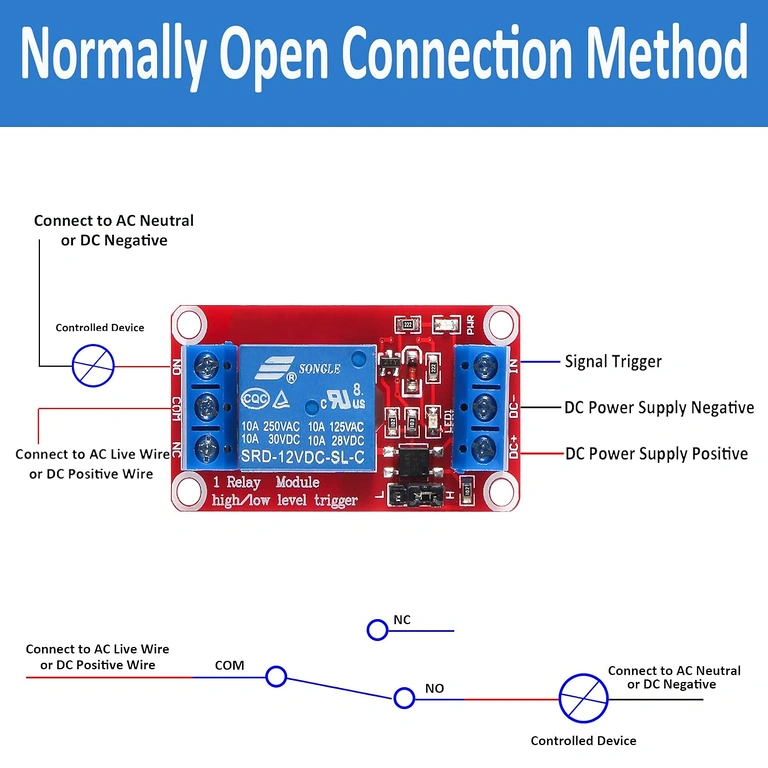

- Anslut din last till terminalerna NC/C (normalt sluten) eller NO/C (normalt öppen) beroende på applikation.
- Skicka ett digitalt kommando från din kod (t.ex. digitalWrite(pin, HIGH) i Arduino IDE) för att slå av eller på reläet.
Paketets innehåll

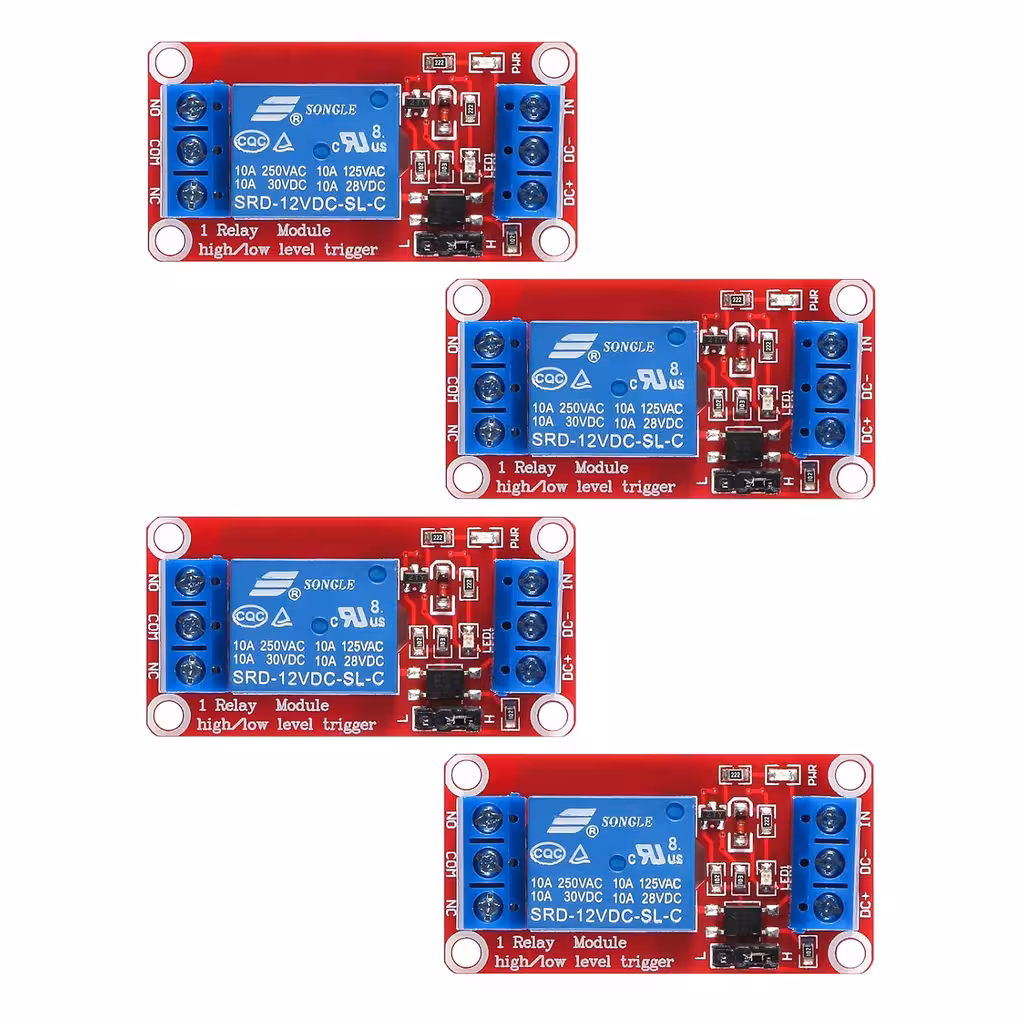

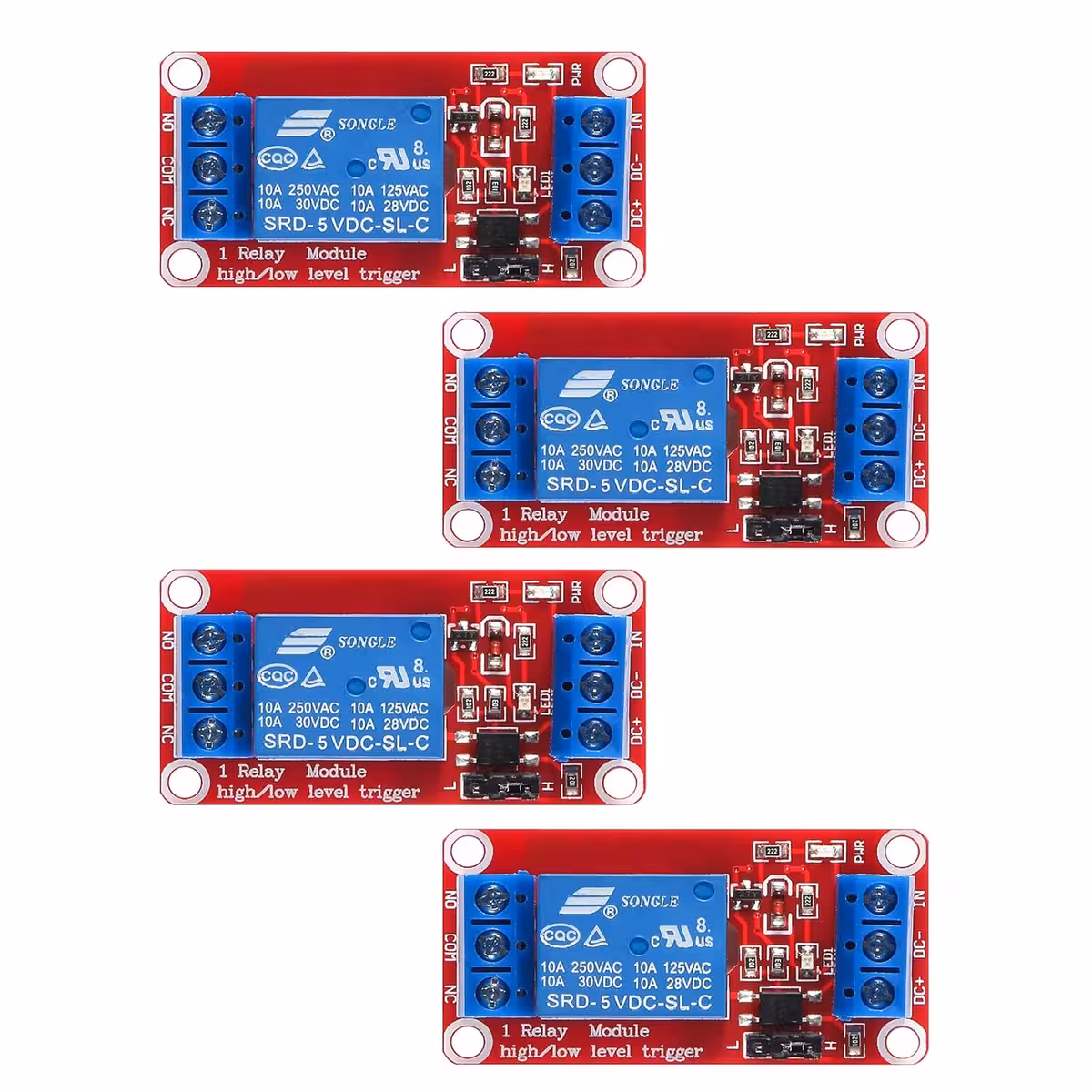

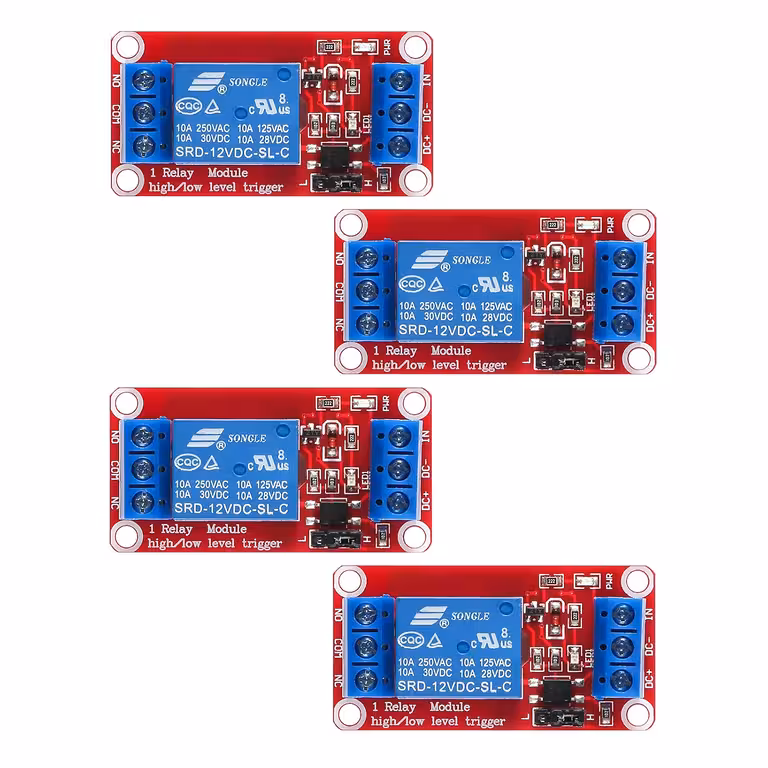

- 4 × 1-kanals relämodul (5V eller 12V — enligt val vid köp)
- Förmonterade skruvterminaler på varje modul
Vanliga frågor
Fungerar det med 3.3V-signal på Trigger (t.ex. Raspberry Pi, ESP32)?
I många fall ja, optokopplaren accepterar ofta 3.3V på trigger-linjen. För garanterad funktion rekommenderas en logiknivåomvandlare (3.3V till 5V) eller att kontrollera optokopplarens datablad. Spolens matningsspänning måste dock förbli 5V eller 12V oavsett logiknivå.
Vad är skillnaden mellan High-Level och Low-Level Trigger?
Med High-Level Trigger aktiveras reläet när pinnen får en HIGH-signal. Med Low-Level Trigger aktiveras det vid en LOW-signal (GND). Du ändrar enkelt beteendet genom att flytta bygeln, utan att behöva ändra i koden eller kablaget.
Kan jag styra 230V-apparater som en lampa eller trädgårdspump?
Ja. Kontakterna klarar AC 250V / 10A, vilket räcker för de flesta hushållsapparater. Säkerställ att du inte överskrider 10A och följ alltid gällande elsäkerhetsföreskrifter vid arbete med nätspänning.
Kan jag styra alla 4 moduler från samma Arduino?
Ja. Varje modul kräver endast en digital pinne för trigger. En Arduino Uno har 14 digitala pinnar, vilket gör att du kan styra alla 4 moduler oberoende av varandra och fortfarande ha gott om pinnar över för andra komponenter.
