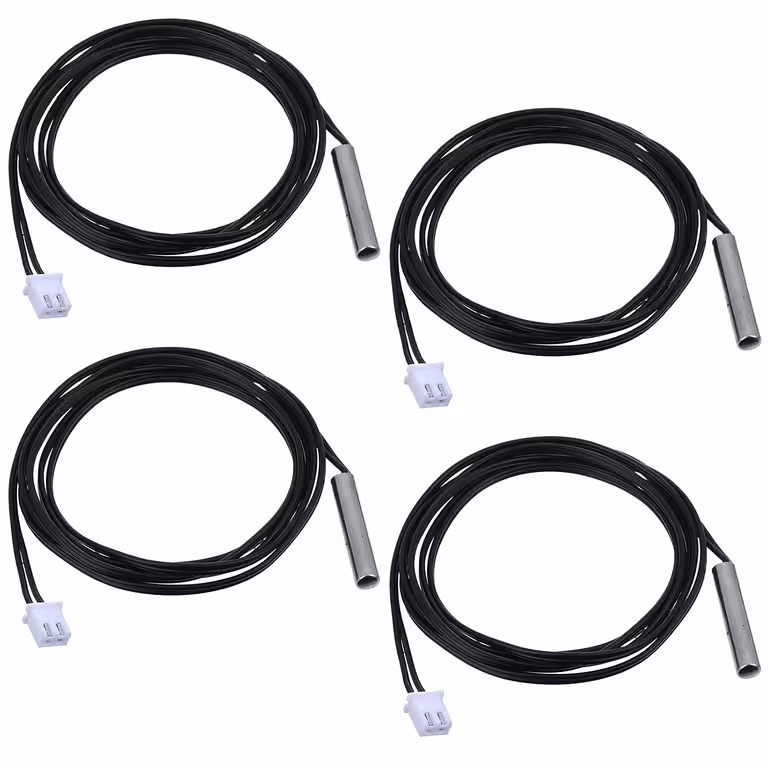

NTC 10K B3950 temperaturgivare – ±1% precision för värmesystem, beredare och IoT-projekt
Visar pannan fel temperatur? Har varmvattenberedaren slutat reglera värmen korrekt? Eller behöver du pålitliga sensorer för dina ESP32-projekt utan att behöva beställa nya varannan vecka? Med detta set om 4 stycken NTC 10K B3950-givare får du högkvalitativa reservdelar direkt till hands.
Obs: Kontrollera att din utrustning kräver NTC 10K / B3950-specifikation innan köp. Givarens resistans vid rumstemperatur bör ligga på ca 10KΩ vid 25°C.
Varför välja detta set? (Fördelar):
- 4-pack — du har alltid reservdelar hemma om en givare skulle ge upp mitt i vintern.
- ±1% tolerans med B3950-koefficient — ger stabila och repeterbara mätvärden över hela temperaturområdet.
- Brett mätområde -20°C till +105°C — täcker allt från kylaggregat till värmepannor vid full drift.
- 1 meter kabel — kan enkelt kortas av för att passa perfekt i kopplingsdosor eller trånga utrymmen.
- Hög kompatibilitet — fungerar som direkt ersättare i gaspannor, varmvattenberedare och fläktkonvektorer, samt utmärkt för Arduino, ESP32, Raspberry Pi och PID-kontrollers.
- Robust konstruktion — isolering >100 MΩ och metallhölje (5×30 mm) som tål standardspänningar utan problem.
Detaljer och prestanda
Varje givare är utrustad med en NTC-termistor med ett nominellt värde på 10KΩ vid 25°C och en B3950-koefficient. Denna kombination ger en förutsägbar resistans-temperaturkurva som är enkel att implementera i all typ av firmware. Metallhöljet på 5×30 mm säkerställer snabb termisk kontakt, medan en dissipationskonstant på 5 mW/°C håller sensorns egenuppvärmning på en försumbar nivå. Kabeln är testad för AC 1800V / 1mA / 2 sekunder, vilket gör den säker för standardinstallationer.
| Parameter | Värde / Detalj |
|---|---|
| Sensortyp | NTC 10K ±1% (B3950) |
| Nominell resistans | 10 KΩ vid 25°C |
| Tolerans | ±1% |
| Temperaturområde | -20°C ~ +105°C |
| Kabellängd | 1 meter (kan kortas) |
| Mått metallhölje | 5 × 30 mm |
| Dissipationskonstant | 5 mW/°C |
| Isolationsresistans | >100 MΩ |
| Spänningstest | AC 1800V / 1mA / 2 sekunder |
| Antal i förpackning | 4 stycken |
Innehåll
- 4 × NTC 10K ±1% B3950 temperaturgivare med 1 meters kabel
Vanliga frågor
Hur vet jag om NTC 10K B3950 passar min panna eller beredare?
Kontrollera märkningen på den gamla givaren eller i utrustningens manual. Om det står NTC 10K eller NTC 10KΩ med ett B-värde mellan 3900 och 4000 är detta en direkt ersättare. Du kan även mäta med en multimeter: resistansen vid rumstemperatur (ca 25°C) ska vara omkring 10KΩ.
Fungerar den med Arduino, ESP32 eller Raspberry Pi?
Ja, absolut. Anslut givaren via en spänningsdelare med ett 10KΩ-motstånd till en analog pinne. Bibliotek för Arduino och ESP32 har stöd för B3950-parametern direkt, så ingen manuell kalibrering krävs.
Tål givaren kontakt med vatten?
Metallhöljet är konstruerat för nedsänkning i vatten och icke-korrosiva vätskor inom intervallet -20°C till +105°C. Vid användning i kemiskt aggressiva miljöer eller högtryckssystem bör du kontrollera kompatibiliteten med systemets specifikationer först.
Kan 1-meterskabeln förlängas?
Ja, du kan förlänga kabeln genom lödning eller kopplingsplintar. Använd kabel med samma area och se till att skydda skarvarna mot fukt. För kritiska applikationer där högsta precision krävs rekommenderas att undvika skarvar.
