USB Type-C PD QC Trigger-modul – Få fast spänning från din USB-laddare utan lödning
Behöver du 12V eller 20V från en USB-C-laddare, men vill slippa bygga en spänningsregulator från grunden? Dessa USB Type-C PD QC trigger-moduler kommunicerar automatiskt med din strömkälla och levererar önskad spänning direkt till utgångspinnarna. Du väljer enkelt spänning via en DIP-switch, ansluter laddaren och mäter upp – på under en minut har du den strömförsörjning du behöver för ditt projekt.
Observera: Mät alltid utspänningen med en multimeter innan du ansluter din utrustning för att säkerställa att den förhandlade spänningen stämmer överens med din inställning.
Varför välja detta set? (Huvudfördelar):

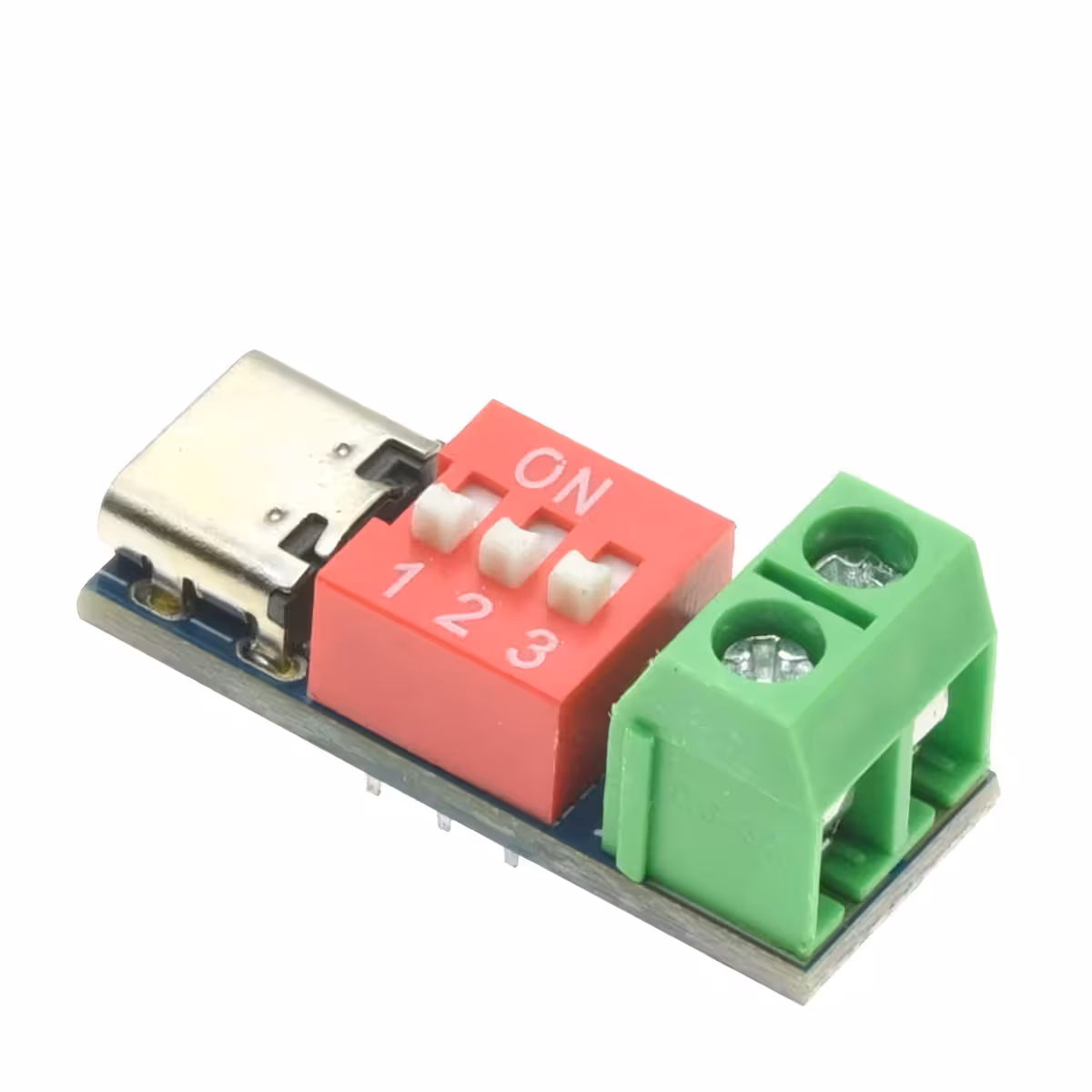

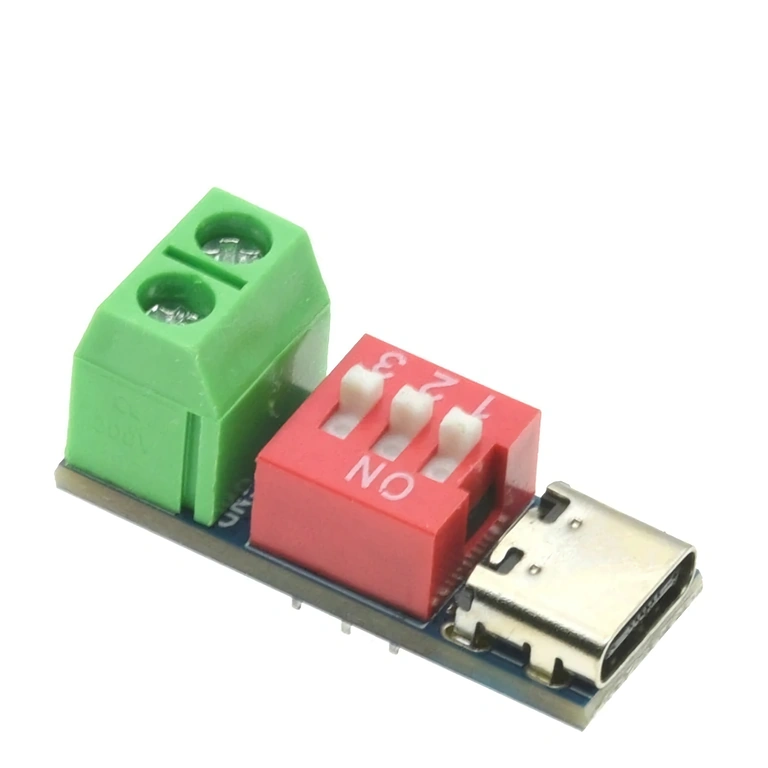

- Hårdvarubaserad DIP-switch — Välj mellan 5V, 9V, 12V, 15V och 20V direkt på modulen. Ingen firmware, programmering eller kod krävs; allt är mekaniskt och sker omedelbart.
- Bred protokollkompatibilitet — Stödjer PD3.0, PD2.0, QC och BC1.2, vilket gör att modulen fungerar med de flesta moderna laddare för laptops, mobiler och arbetsstationer.
- Upp till 100W effekt — Tillräckligt för att driva en mini-PC, kraftfulla LED-strips eller andra krävande inbyggda system, förutsatt att din strömkälla klarar effekten.
- Reversibel USB-C-kontakt — Automatisk polaritetsdetektering gör att du kan ansluta kabeln åt vilket håll som helst utan risk för felkoppling.
- Kompakt format (11 × 28 mm) — Får plats i nästan alla DIY-kapslingar eller projektlådor utan att kräva strukturella ändringar.
- Inbyggt skydd — Integrerat överspännings- och överhettningsskydd skyddar både modulen och den anslutna utrustningen.

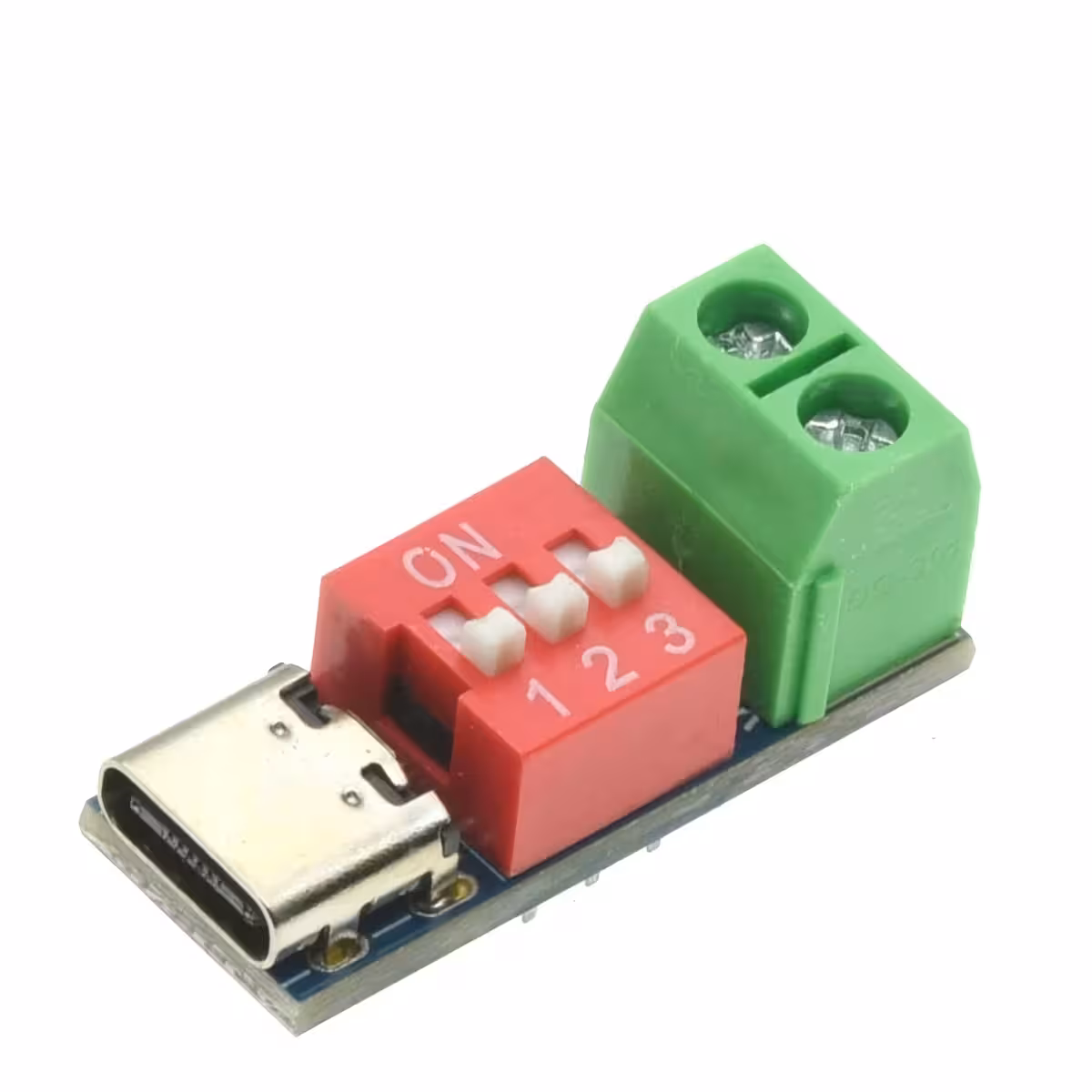

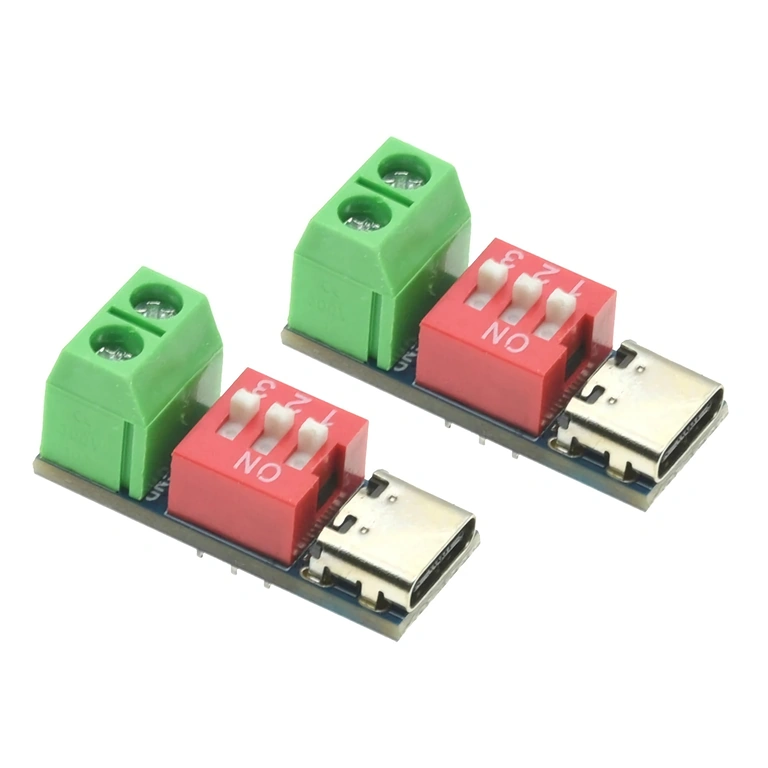

- 2-pack — Du får två moduler, perfekt för att ha en i reserv eller för att driva två kretsar med olika spänning samtidigt.
Detaljer och prestanda
Modulen fungerar som en PD-decoy: den simulerar en förbrukare och förhandlar fram den konfigurerade spänningen med USB-C-källan via DIP-switchen, helt utan mjukvaruinteraktion. Inspänningen som accepteras ligger mellan 4V och 22V, och utspänningen förblir stabil så länge strömkällan kan leverera den begärda strömmen. Vid effekter nära 100W, säkerställ att din laddare är certifierad och att modulen har god ventilation.
| Parameter | Värde / Detalj |
|---|---|
| Inspänning | 4V – 22V |

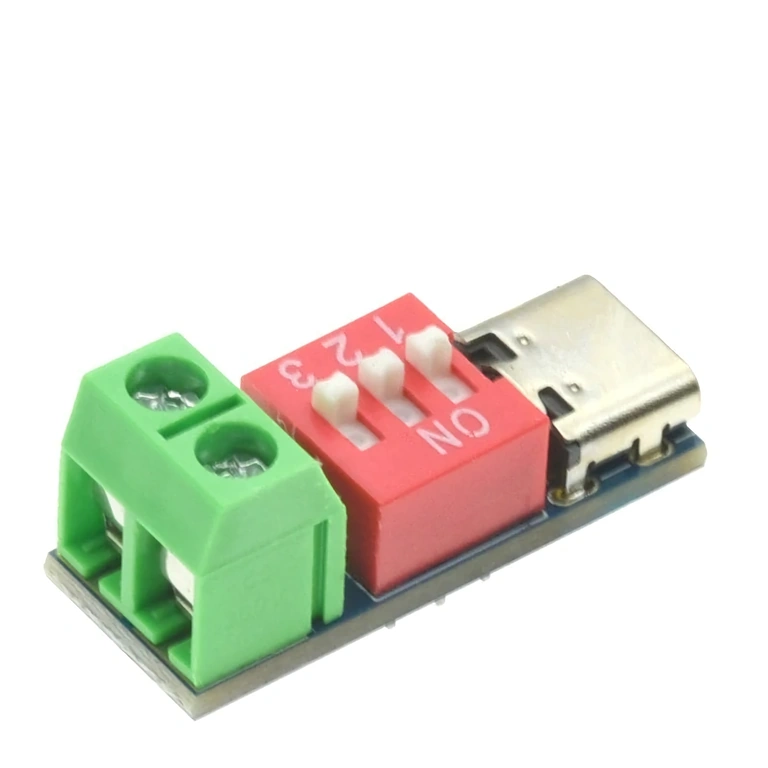

| Utspänning | 5V, 9V, 12V, 15V, 20V (valbar via DIP-switch) |
| Maximal effekt | Upp till 100W (beroende på strömkälla) |
| Gränssnitt | USB Type-C PD |
| Protokollstöd | PD3.0, PD2.0, QC, BC1.2 |
| Väljare | DIP-switch |
| Polaritetsdetektering | Automatisk (reversibel) |
| Inbyggda skydd | Överspänning, överhettning |

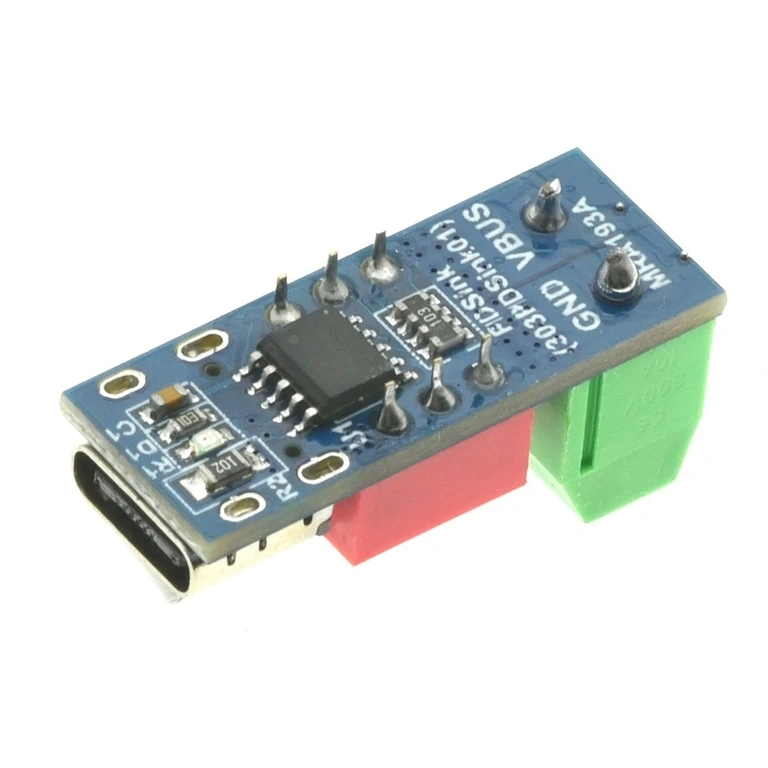

| Modulens mått | 11 × 28 mm |

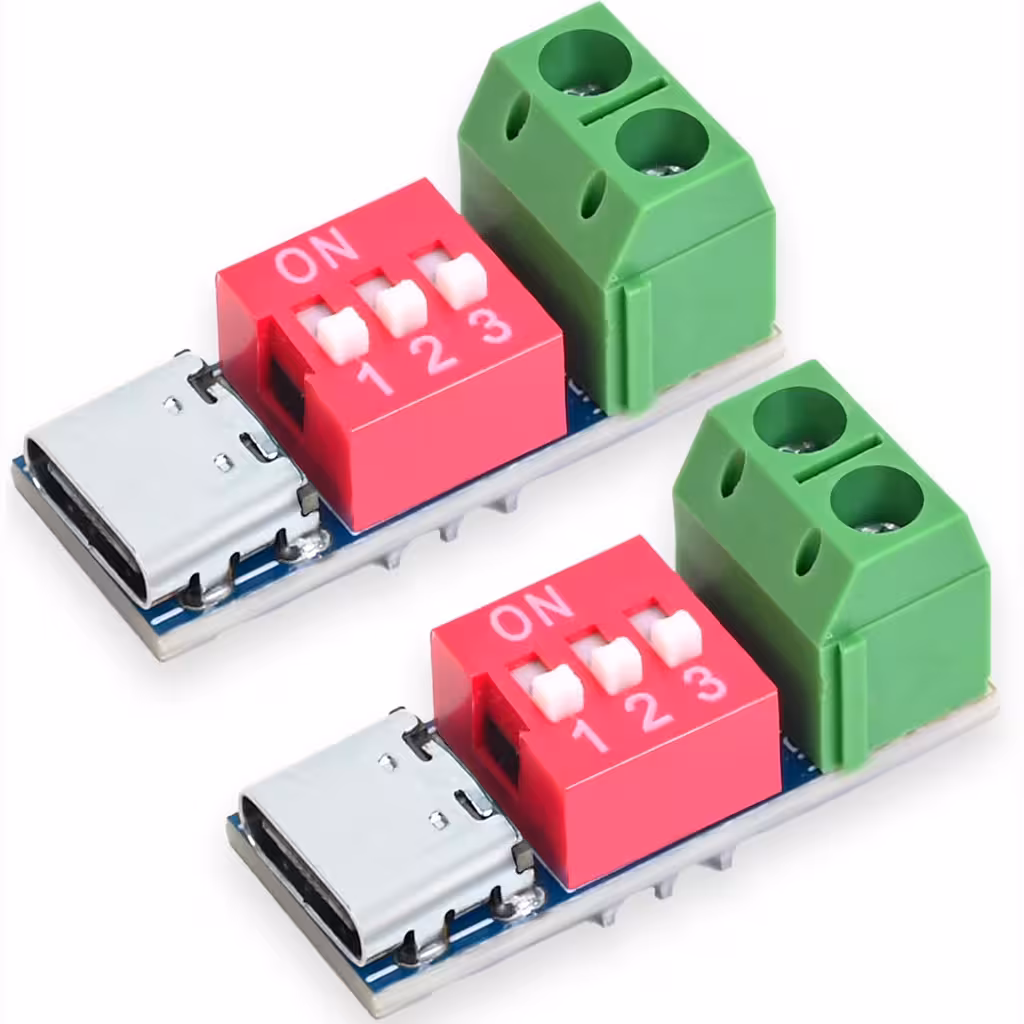

| Antal i förpackning | 2 st trigger-moduler |
Användarinstruktioner

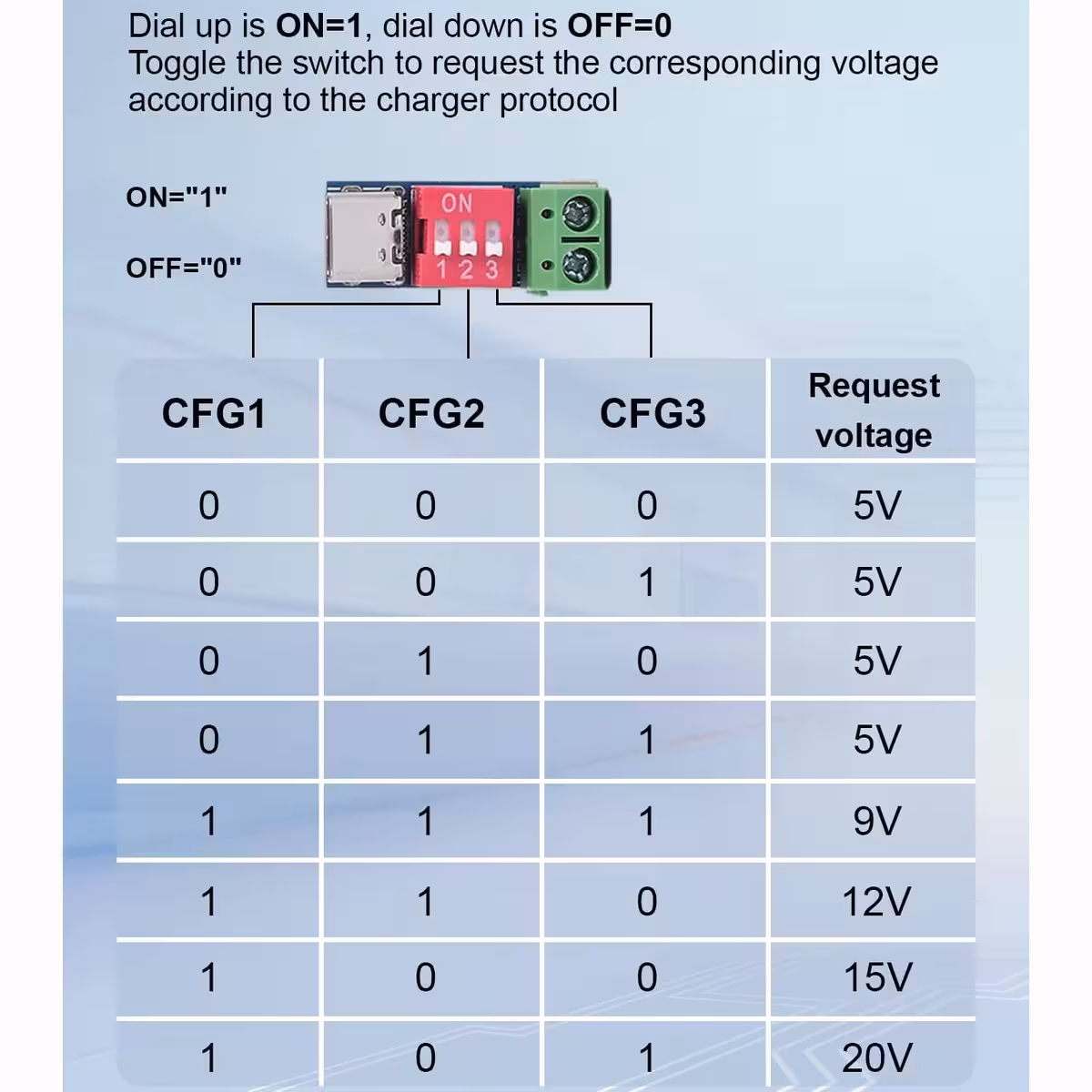

- Kontrollera tabellen för DIP-switch-konfiguration i dokumentationen eller direkt på kretskortet för att se rätt inställning för önskad spänning.
- Med modulen frånkopplad från strömkällan, ställ in DIP-switchen i rätt position för 5V, 9V, 12V, 15V eller 20V.
- Anslut modulen till en PD/QC-kompatibel USB-C-laddare med tillräcklig kapacitet för din applikation.
- Mät utspänningen med en multimeter innan du ansluter din last för att bekräfta att förhandlingen lyckades.
- Anslut din utrustning till utgångspinnarna och verifiera att allt fungerar som förväntat.
Paketinnehåll
- 2 × USB Type-C PD QC 100W trigger-modul med DIP-switch
Vanliga frågor
Fungerar modulen med vilken USB-C-laddare som helst?
Nej. Den kräver en laddare som stöder minst ett av protokollen PD3.0, PD2.0, QC eller BC1.2. En vanlig 5V-laddare utan PD-stöd kommer endast att leverera 5V, oavsett DIP-switch-inställning.
Kan jag driva en laptop eller enhet på 65W–100W med denna modul?
Ja, förutsatt att din USB-C-strömkälla klarar den effekten och stöder rätt PD-protokoll. Modulen är konstruerad för upp till 100W, men den faktiska prestandan begränsas av vad din laddare kan leverera.
Behöver jag mjukvara eller en programmerare för att ställa in spänningen?
Nej. All konfiguration sker via hårdvaran genom att flytta DIP-switcharna. Ingen firmware, programmeringskabel eller app krävs.
Vad händer om laddaren inte stöder den valda spänningen?
Modulen kommer att förhandla fram den närmaste tillgängliga spänningen som strömkällan kan erbjuda. Det är därför det är viktigt att alltid mäta utspänningen med en multimeter innan du ansluter din krets.
Behövs kylfläns vid hög belastning?
Vid belastning nära 100W bör du säkerställa god ventilation kring modulen. Det inbyggda överhettningsskyddet stänger av modulen innan skada uppstår, men god termisk miljö förlänger livslängden avsevärt.
