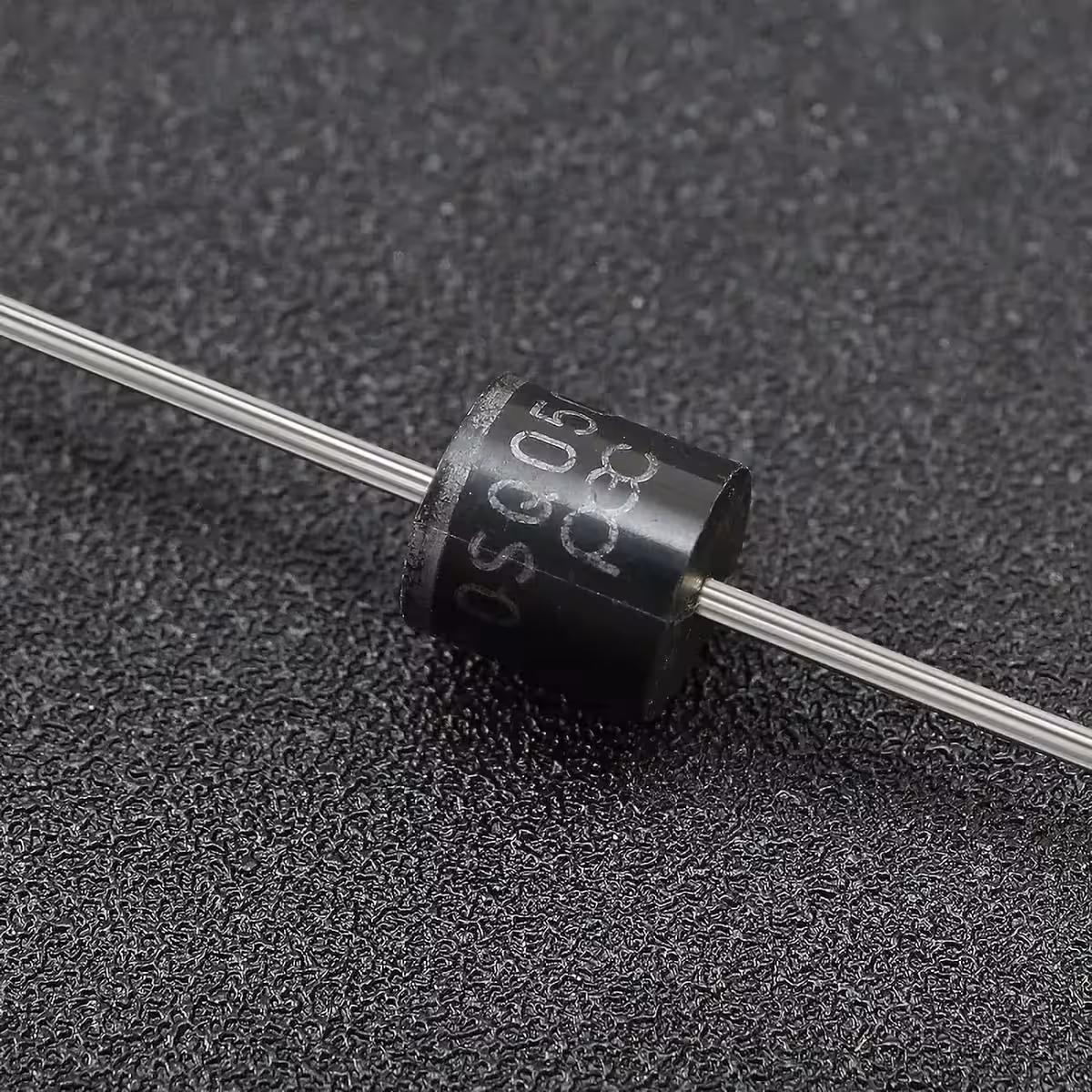

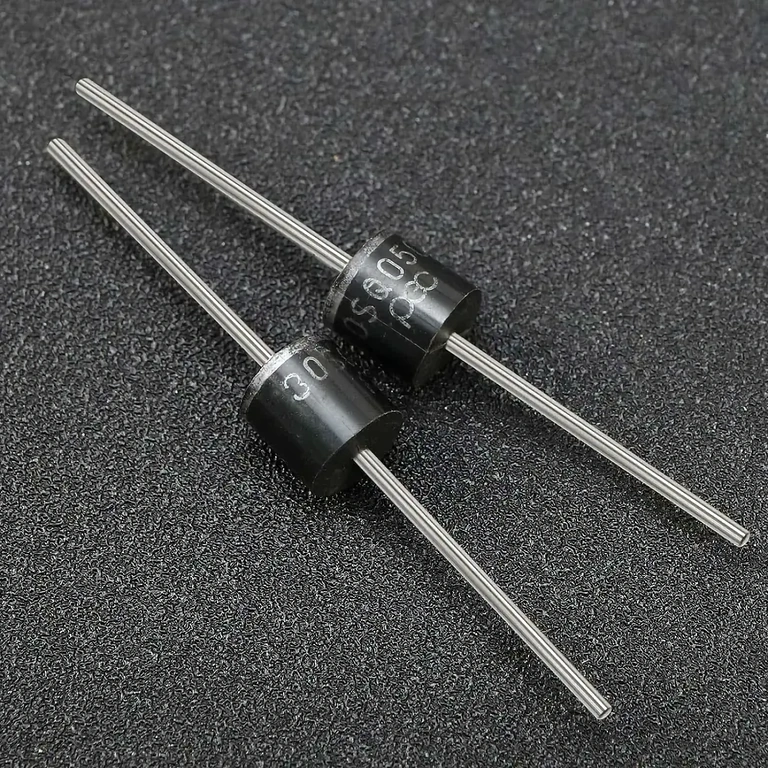

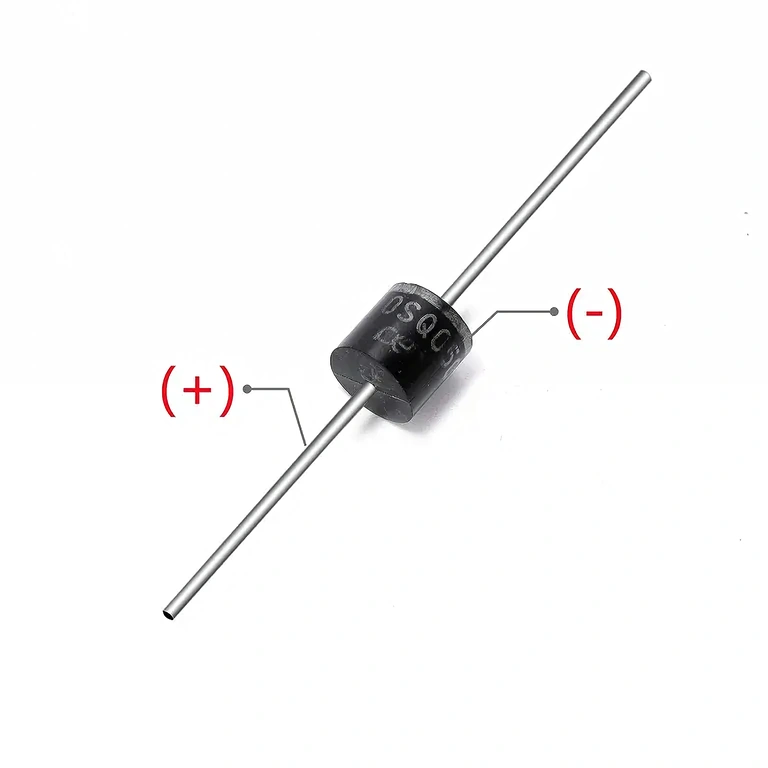

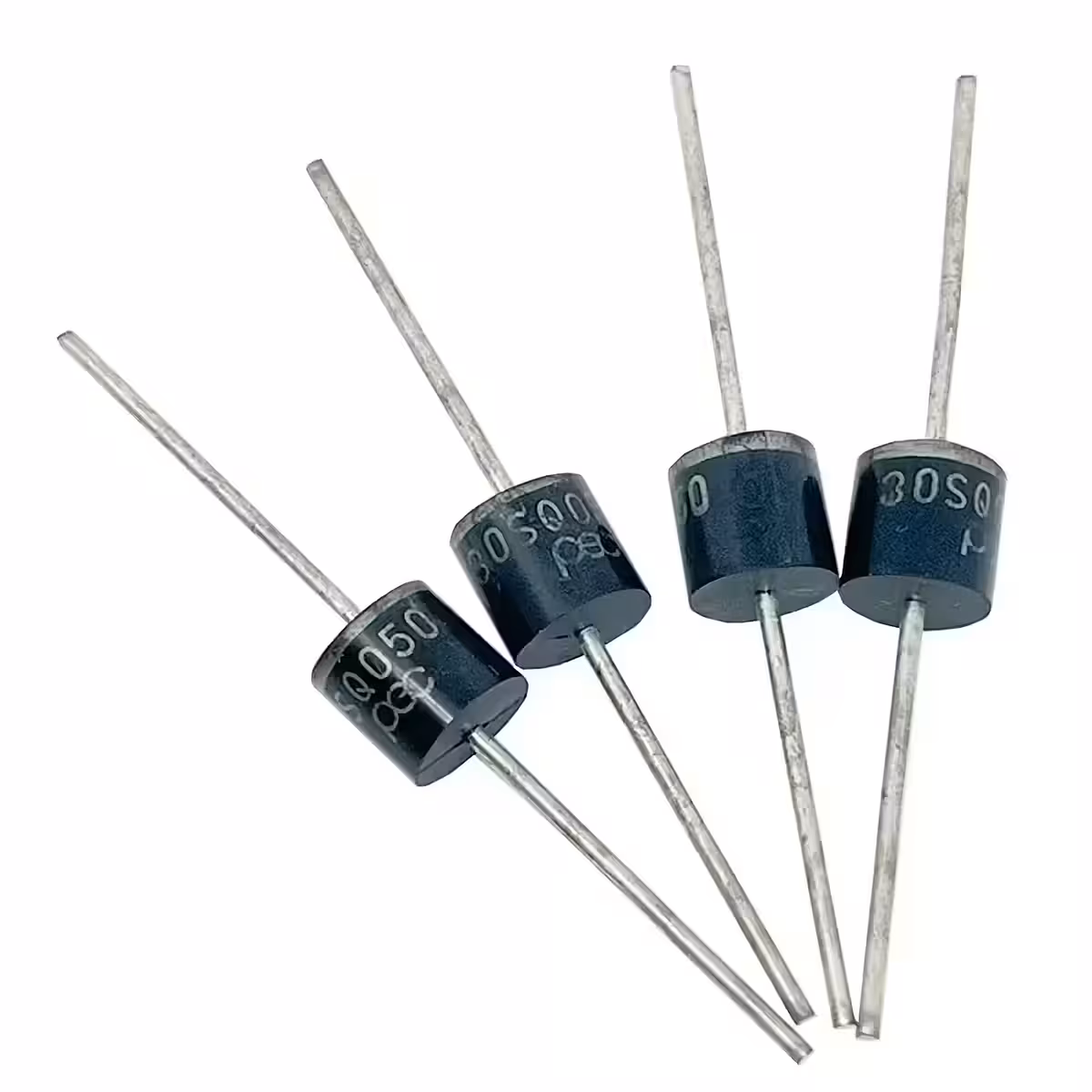

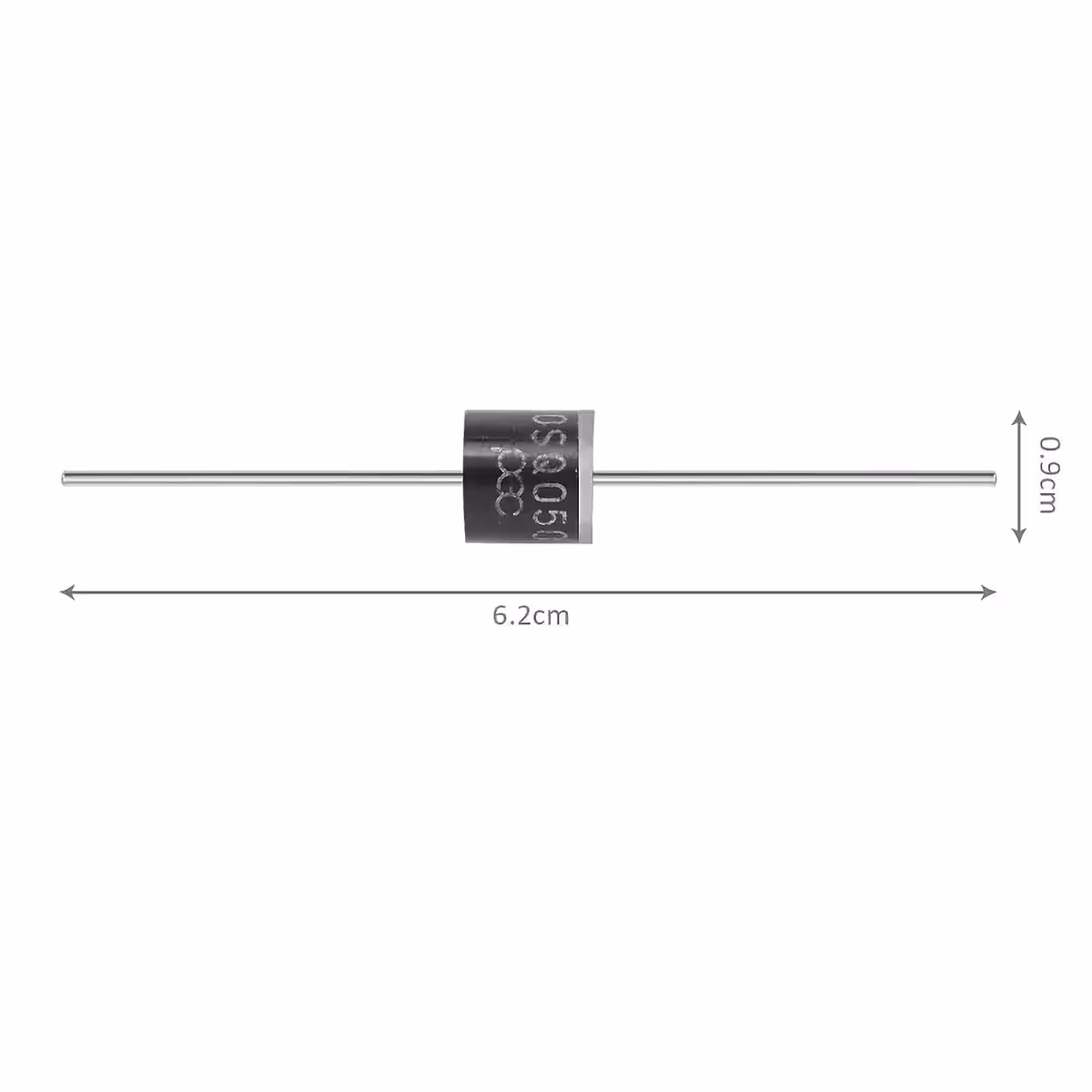

Schottky-diod 30SQ050 – 5-pack för effektivt skydd mot backström
När solen går ner slutar dina solpaneler att producera el – men de kan fortfarande förbruka den. Utan en spärrdiod riskerar du att batteriet laddas ur bakvägen genom solcellerna. Schottky-dioderna 30SQ050 förhindrar detta effektivt, med ett spänningsfall som är betydligt lägre än hos vanliga kiseldioder.
Obs: Setet innehåller 5 stycken Schottky-dioder av modellen 30SQ050. Priset som visas gäller för hela 5-packet.
Varför välja just denna modell? (Fördelar):
- Lågt spänningsfall på endast ~0,45V — Jämfört med 0,6–0,7V hos standarddioder innebär detta mindre värmeutveckling och mer energi som faktiskt når batteriet.
- 100 % skydd mot backström — Förhindrar att strömmen flyter tillbaka genom panelerna under natten eller vid partiell skuggning.
- 30A märkström — Klarar enkelt installationer med flera paneler kopplade i parallell.
- Kompatibel med 12V, 24V och 48V-system — En mångsidig lösning för de vanligaste off-grid-installationerna.
- Prisvärt 5-pack — Perfekt för en komplett installation eller som reservdelar till ett förmånligt styckpris.
Tekniska detaljer och prestanda
Schottky-tekniken ersätter den klassiska p-n-övergången med en metall-halvledarbarriär. Detta minskar det framåtriktade spänningsfallet drastiskt och eliminerar i princip återhämtningstiden. Resultatet blir mindre värmeförlust vid höga strömmar och en stabil drift även vid snabba lastväxlingar.
Kapslingen TO-277A (SQ-package) har en platt kontaktyta som möjliggör montering direkt mot kylfläns eller chassi – en fördel när du närmar dig 30A-gränsen. Dioden tål en kopplingstemperatur på upp till +150°C, vilket ger en trygg säkerhetsmarginal i installationer som utsätts för direkt solljus.
| Parameter | Värde / Detalj |
|---|---|
| Modell | 30SQ050 |
| Typ | Schottky-diod – spärr / bypass |
| Genomsnittlig likriktad ström (Iav) | 30A |
| Maximal repetitiv backspänning (VRRM) | 50V |
| Framåtriktat spänningsfall (VF typiskt) | ~0,45 – 0,55V vid 30A |
| Kopplingstemperatur (Tj) | -55°C … +150°C |
| Kapsling | TO-277A (SQ) |
| Kompatibilitet solcellssystem | 12V / 24V / 48V |
| Batterikompatibilitet | AGM, GEL, Bly-syra |
| Antal i förpackning | 5 stycken |
Detta ingår i paketet
- 5 x Schottky-diod 30SQ050 (30A / 50V, TO-277A)
Vanliga frågor
Hur många dioder ingår och vad gäller för priset?
Setet innehåller 5 stycken Schottky-dioder 30SQ050. Det angivna priset gäller för hela 5-packet.
Kan jag använda dessa i ett 48V-system?
Ja, med en maximal backspänning på 50V fungerar de utmärkt i 12V, 24V och 48V-system. Som en generell tumregel bör arbetsspänningen inte överstiga 80 % av komponentens märkspänning för att säkerställa maximal livslängd.
Varför välja Schottky istället för en vanlig kiseldiod?
En vanlig kiseldiod förlorar 0,6–0,7V när strömmen passerar. Schottky-dioden 30SQ050 förlorar endast ~0,45V. Vid 30A innebär skillnaden flera watt som annars går förlorade i värme varje timme – en liten förlust per diod, men betydande över ett helt år.
Behöver jag använda kylfläns?
Vid strömmar under 10–15A avleder TO-277A-kapslingen värmen tillräckligt bra utan kylfläns. Om din installation körs nära 30A kontinuerligt rekommenderar vi montering mot en kylfläns eller metallyta för att hålla temperaturen inom säkra gränser.
Kan de användas till annat än solceller?
Absolut. De fungerar utmärkt för likriktning, backströmsspärr eller polaritetsskydd i DC-kretsar upp till 50V och 30A – allt från laddare till industriella strömförsörjningar.
