Mini UPS-modul 5V/12V – avbrottsfri strömförsörjning för IoT-projekt och kritisk utrustning
Har din Raspberry Pi eller router startat om vid sämsta tänkbara tillfälle? En DC-baserad micro-UPS är lösningen. Denna UPS-modul säkerställer omedelbar växling till batteridrift – helt utan fördröjning eller omstarter – oavsett om du driver en mini-PC, en ESP32 eller en IP-kamera på 12V.
Observera: 18650-batterier ingår ej. Använd en 5V-strömkälla på minst 2A. Koppla aldrig batteriet med omvänd polaritet, då detta kan orsaka permanent skada på modulen.
Varför välja denna modell? (Huvudfördelar):
- Noll fördröjning (Zero-delay) — växlingen till batteridrift sker omedelbart, vilket förhindrar att ansluten utrustning startar om eller tappar anslutningen.
- Två versioner för olika behov — 5V/3A för Raspberry Pi, Arduino, ESP32 och IoT-moduler; 12V/1.2A för routrar, IP-kameror och industriella styrenheter.

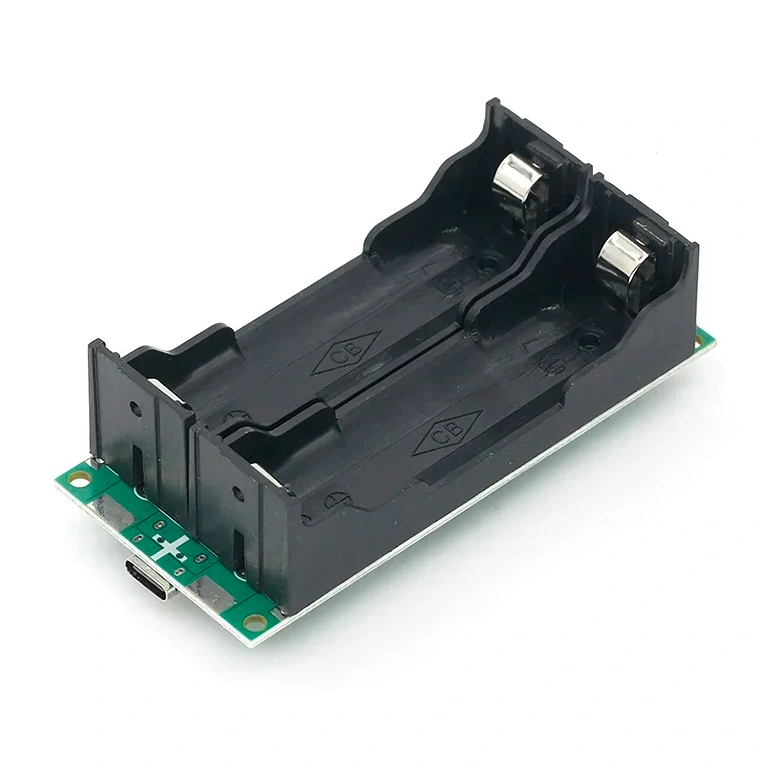

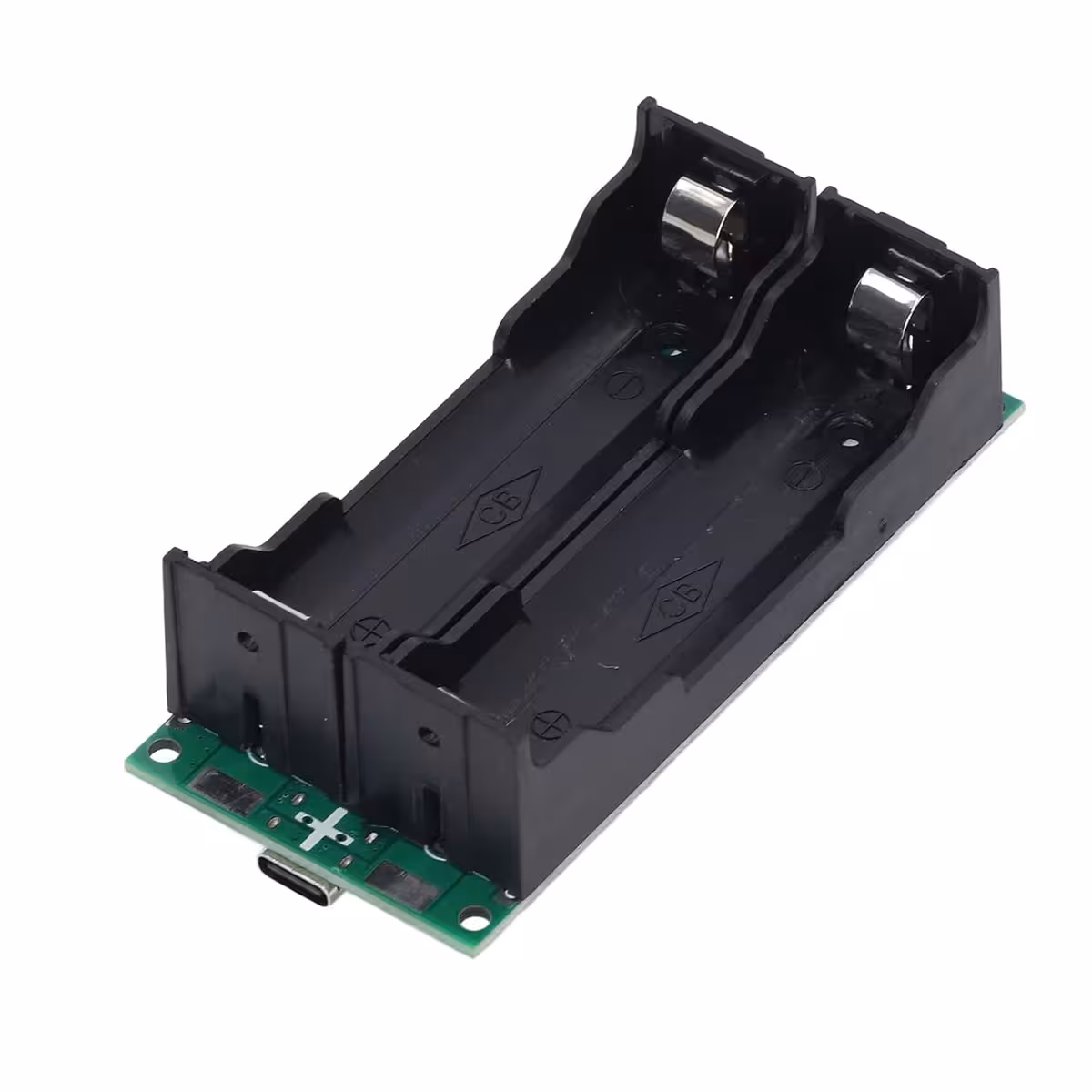

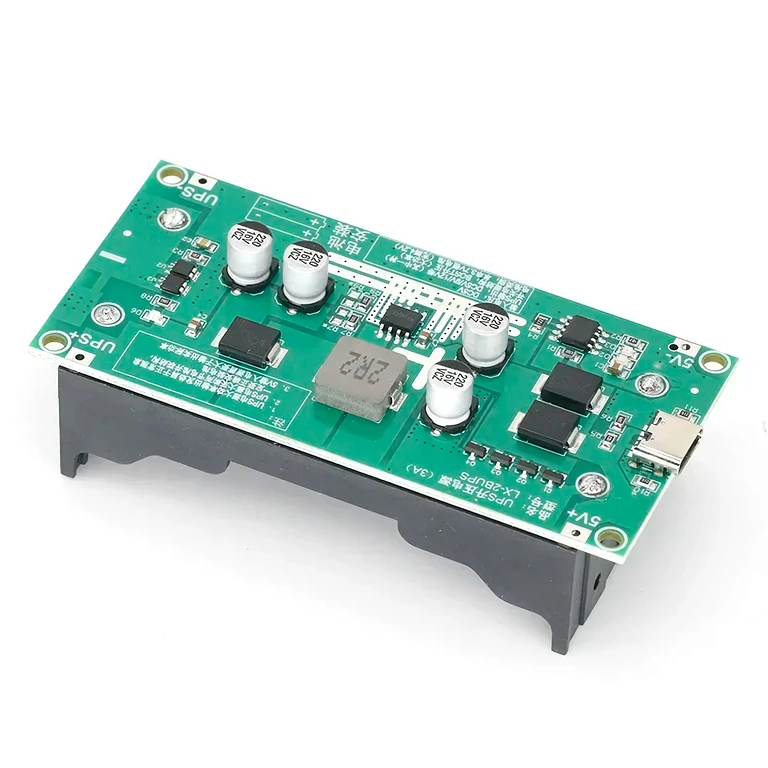

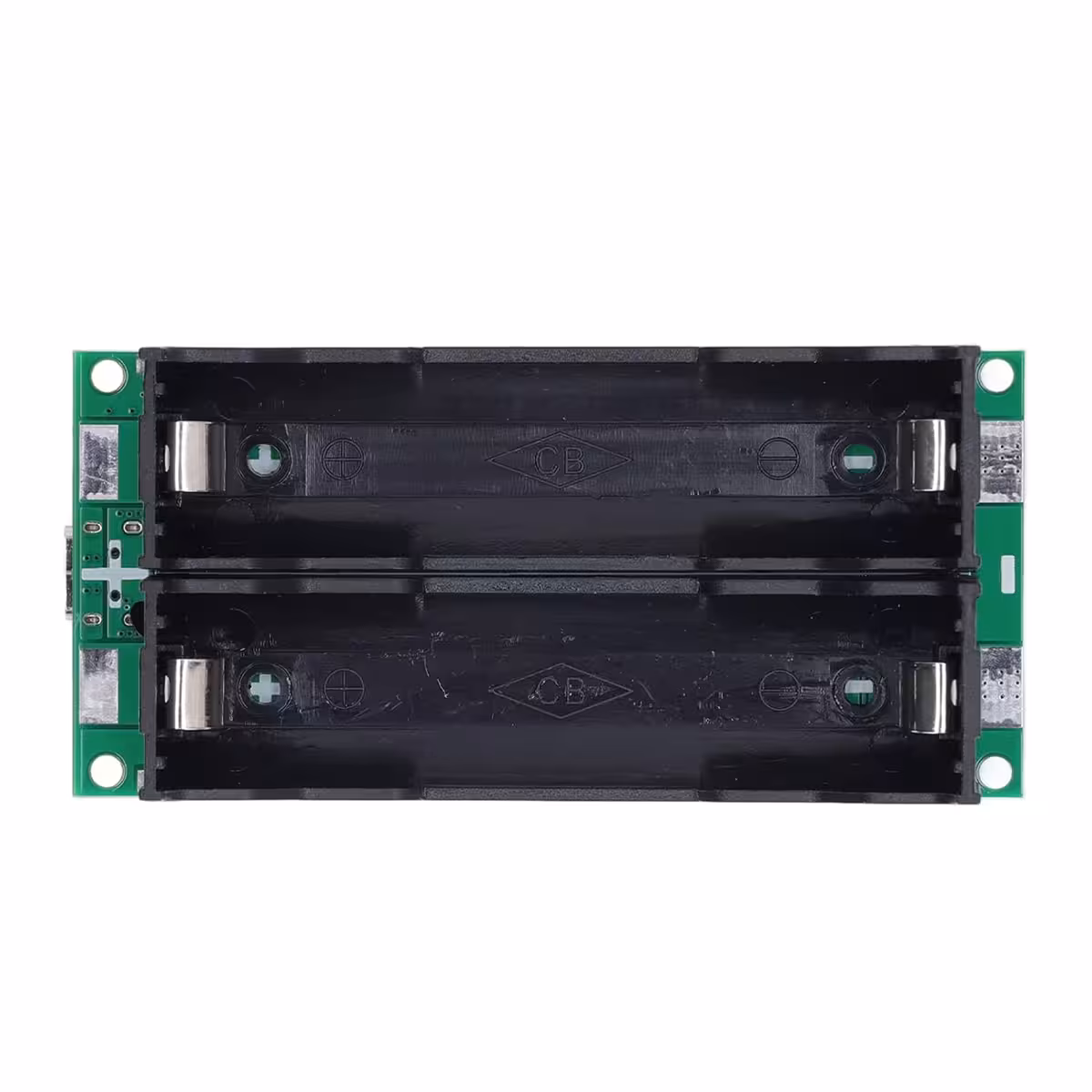

- Stöd för 1 eller 2 st 18650-batterier parallellt — med två celler fördubblas batteritiden jämfört med en enskild cell.

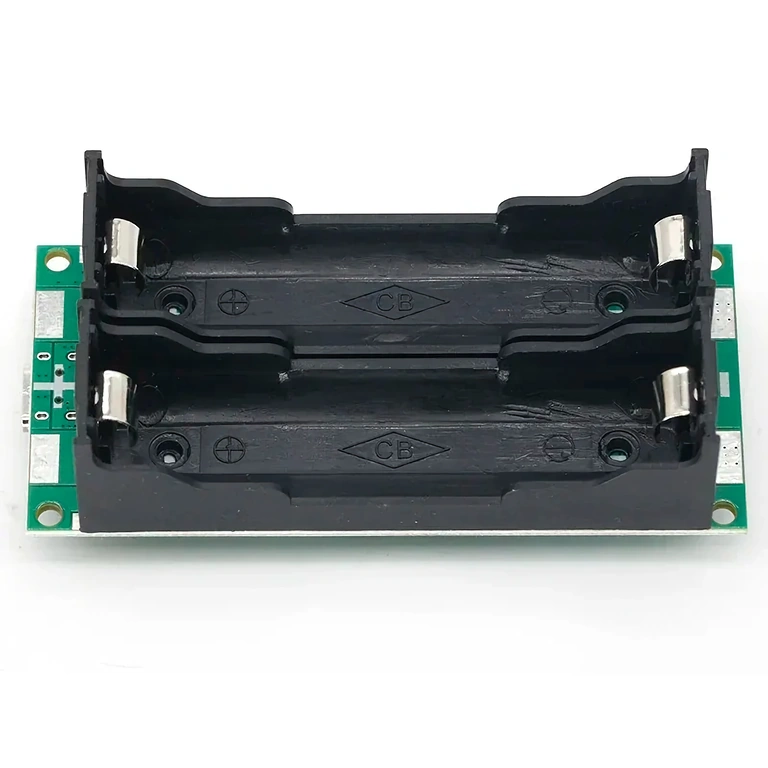

- Type-C-ingång upp till 3A — högre strömkapacitet än MicroUSB, vilket ger snabbare laddning och stabil drift vid hög belastning.
- Booster-effektivitet upp till 96 % — 15W nominell effekt, 20W peak, med minimal energiförlust.
- Fullständigt Li-Ion-skydd — inbyggt skydd mot djupurladdning, överladdning, kortslutning och termisk överbelastning.
- Lödpunkter för 5V+/5V- — möjliggör direkt integration på egna kretskort utan behov av externa kontakter.

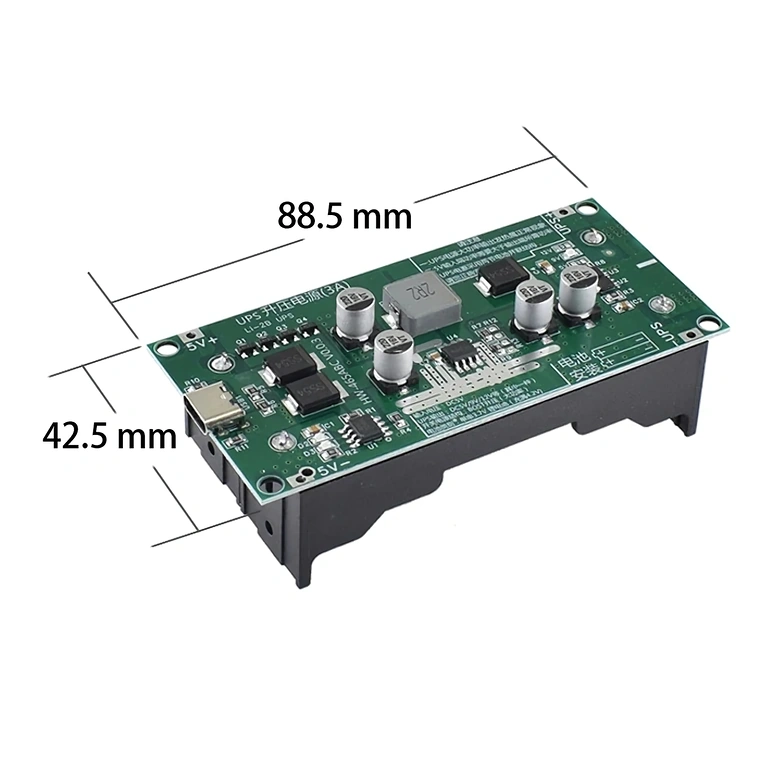

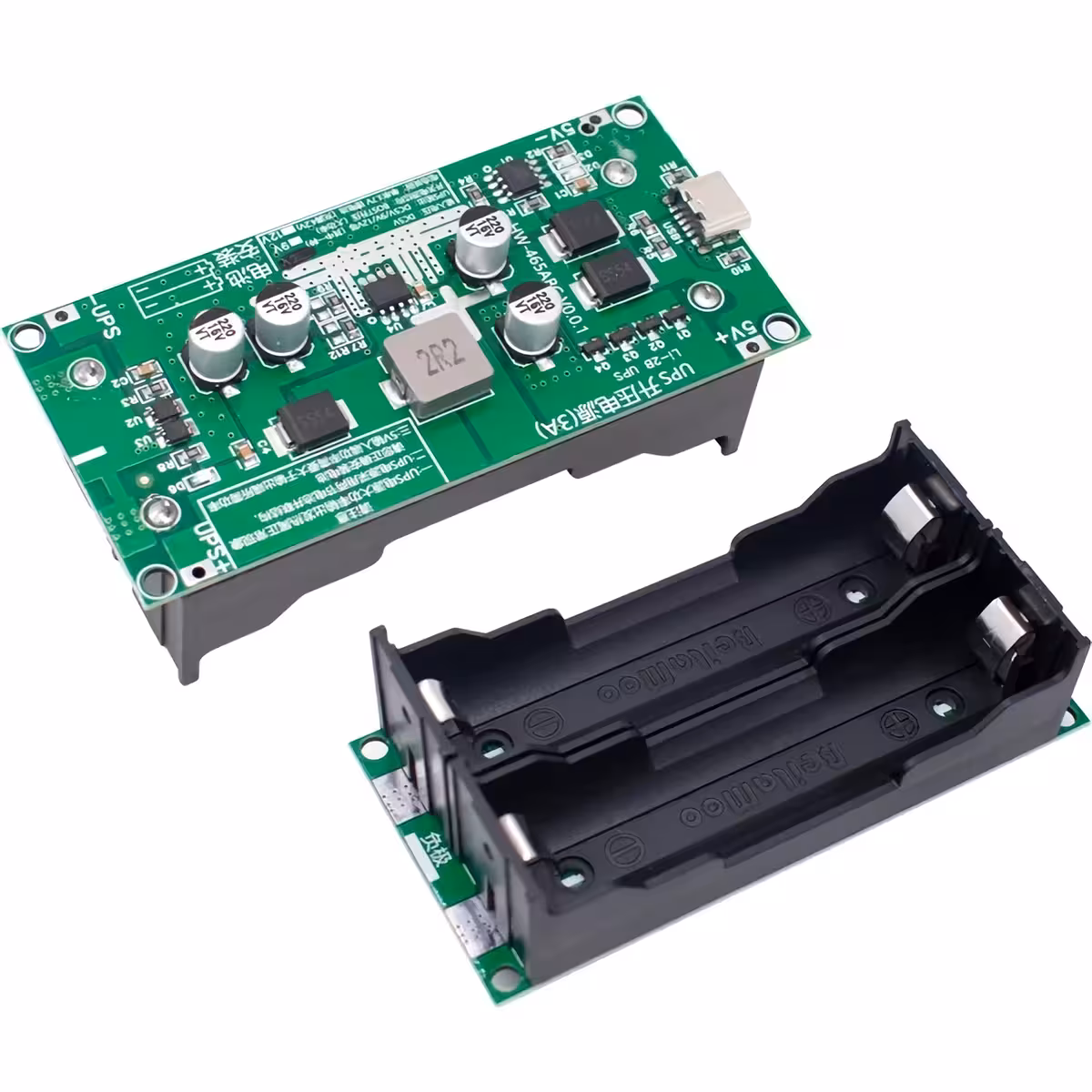

- Kompakt format: 88 × 41 × 22 mm — får plats i de flesta projektlådor, på DIN-skena eller i DIY-rack.
Detaljer och prestanda
Modulen fungerar som en sömlös DC-UPS: så länge extern ström finns tillgänglig driver den enheten och laddar samtidigt batteriet till 4,2V, vilket är standardspänningen för 18650 Li-Ion-celler. Vid ett strömavbrott sker växlingen till batteridrift utan märkbar fördröjning, vilket skyddar din utrustning mot oväntade avbrott.

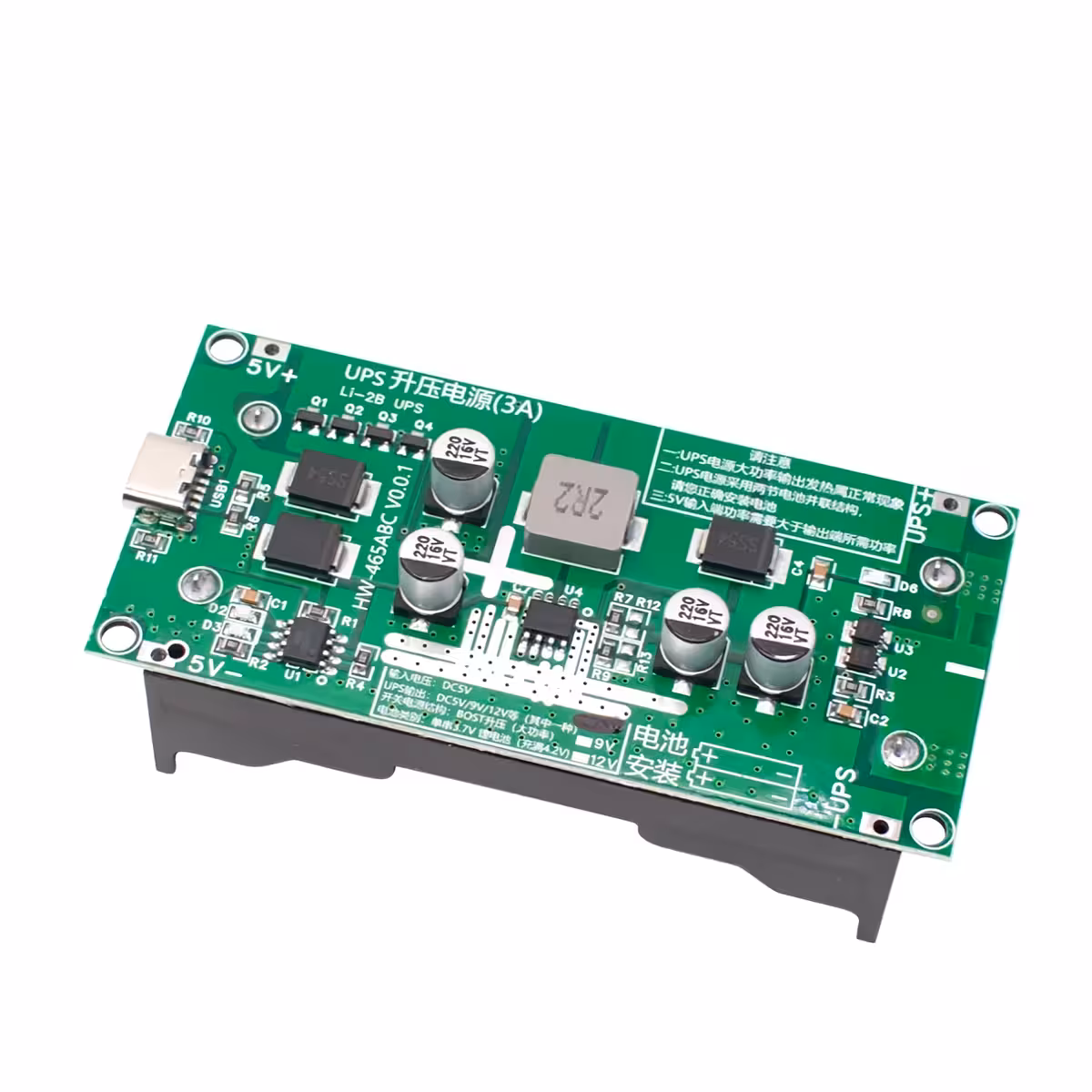

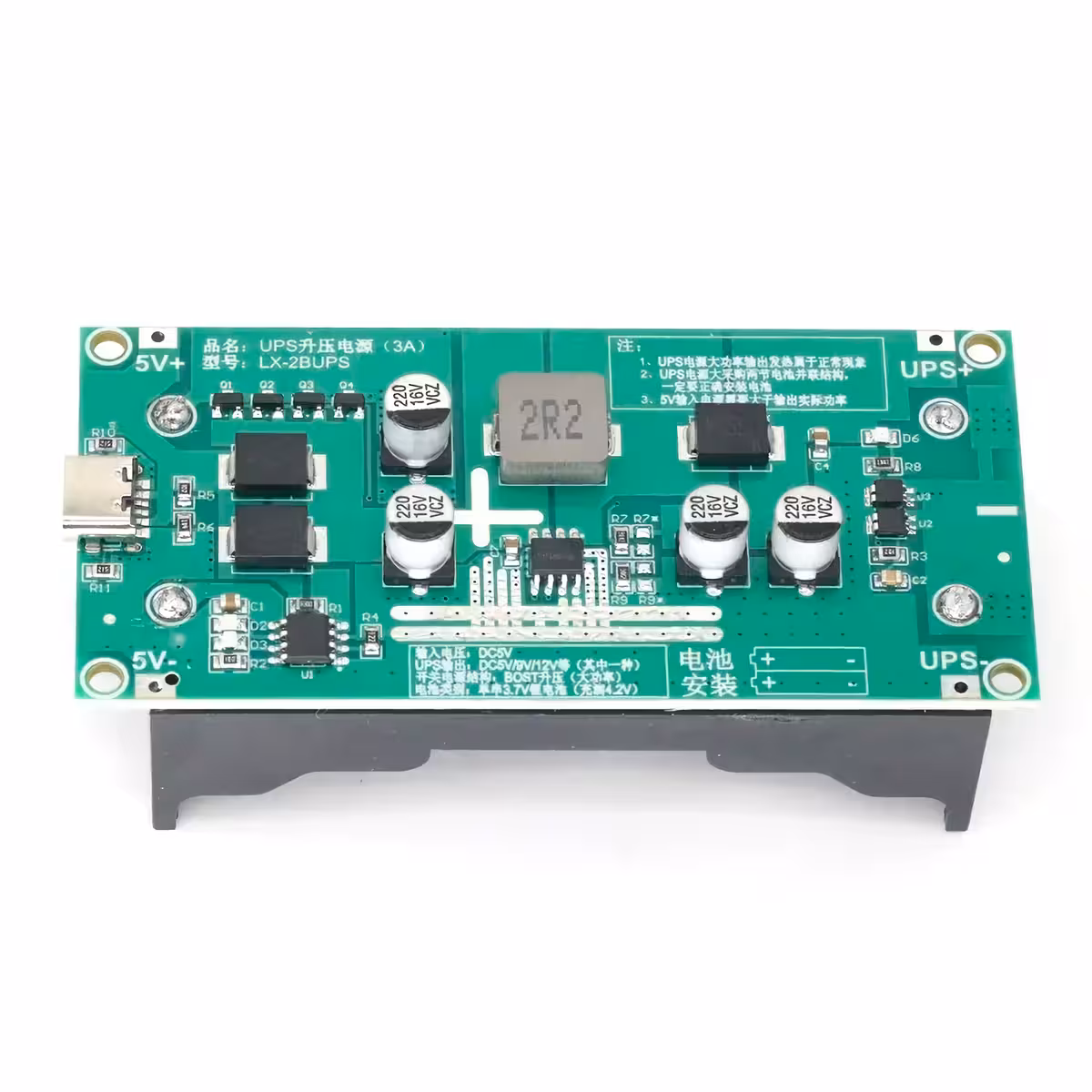

5V/3A-versionen är optimerad för Raspberry Pi, ESP32, Arduino och andra 5V-drivna IoT-enheter. 12V/1.2A-versionen täcker behovet för routrar, IP-kameror och styrenheter som kräver stabil 12V-spänning. Båda varianterna kan strömförsörjas via Type-C-kontakt eller direkt via lödpunkter för maximal flexibilitet vid installation.
Viktigt: Vid belastning nära maxeffekt kan modulen bli varm – säkerställ god ventilation i din kapsling.
| Parameter | UPS Mini 5V | UPS Mini 12V |
|---|---|---|
| Utspänning | 5V DC | 12V DC |
| Max utström | 3A | 1.2A |
| Nominell effekt | 15W | 15W |
| Peak-effekt | 20W | 18–20W |
| Booster-effektivitet | upp till 96 % | |
| Ingångsström | Type-C / lödpunkter 5V+ 5V- | |
| Max ingångsström | 3A | |
| Kompatibla batterier | Li-Ion 18650 – 1 eller 2 st parallellt | |
| Batteriladdningsspänning | 4.2V | |
| UPS-växlingstyp | Omedelbar / Noll fördröjning | |
| Aktiva skydd | Kortslutning, djupurladdning, överladdning, temperatur | |

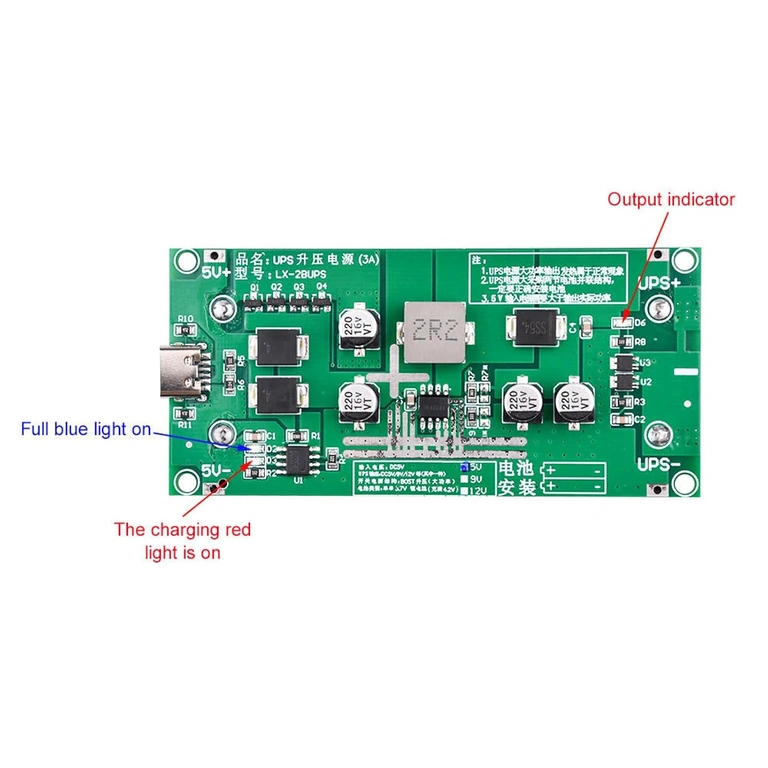

| LED-indikator | Röd = laddar / Grön = fulladdat | |
| Egenförbrukning | ≈ 25mA | |
| Mått | 88 × 41 × 22 mm | |
Paketet innehåller

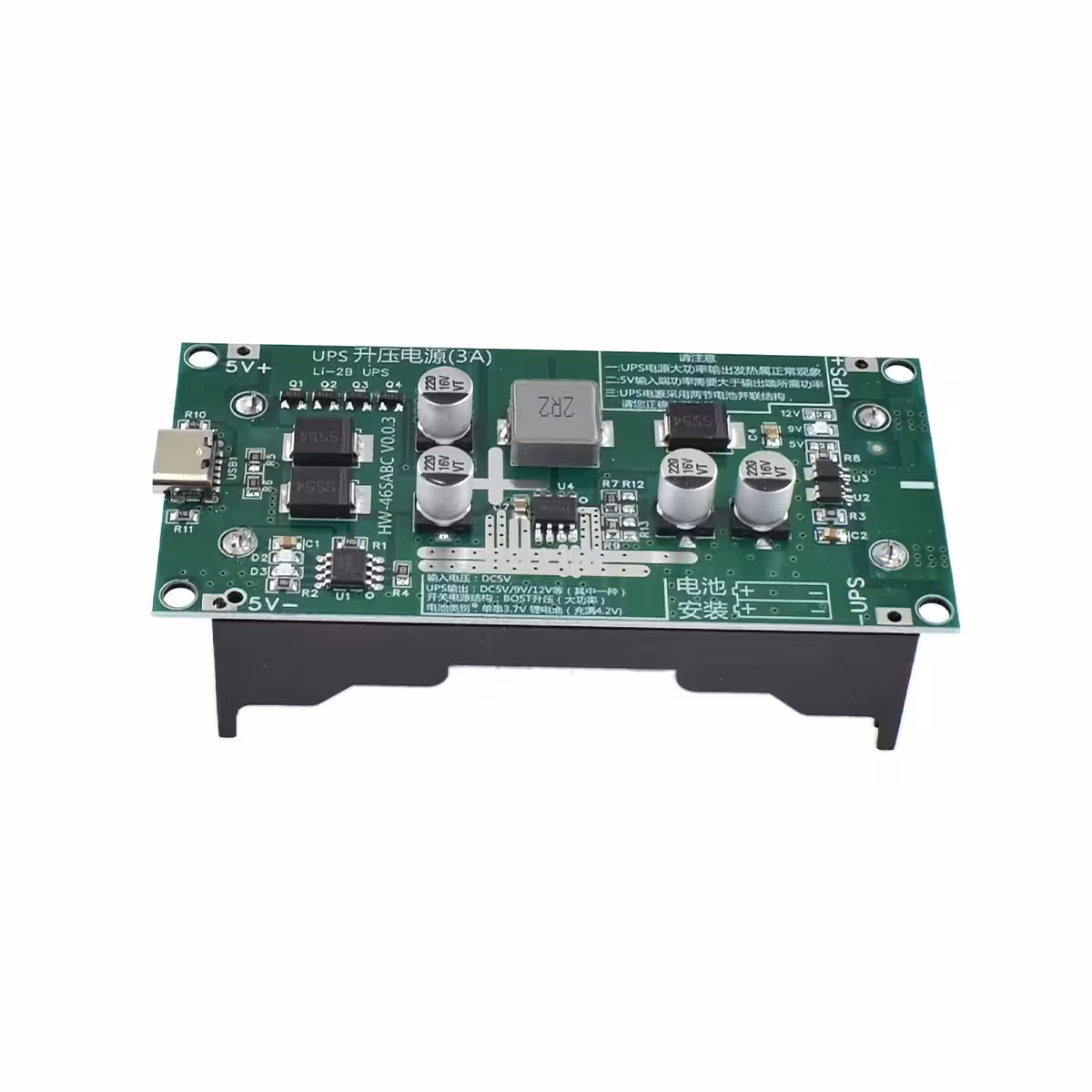

- 1x Mini DC-DC UPS-modul (vald variant: 5V/3A eller 12V/1.2A)
Vanliga frågor
Vilken version ska jag välja: 5V eller 12V?
Om du driver en Raspberry Pi, Arduino, ESP32 eller annan IoT-modul – välj 5V/3A. Om din utrustning är en router, IP-kamera eller industriell styrenhet – välj 12V/1.2A.
Hur många 18650-batterier behöver jag?
Modulen fungerar med 1 eller 2 st 18650-celler parallellt. Med två celler får du ungefär dubbel batteritid. Batterier ingår ej och köps separat.
Startar utrustningen om vid strömavbrott?
Nej. Växlingen är av typen noll fördröjning, vilket innebär att övergången mellan extern strömkälla och batteri sker omedelbart utan att den anslutna utrustningen påverkas.
Vilken strömförsörjning krävs?
En 5V-strömkälla på minst 2A via Type-C rekommenderas. Om du använder 2 batterier som laddas samtidigt som modulen belastas hårt, rekommenderar vi en 5V/3A-strömadapter.
Kan jag integrera modulen direkt på ett eget kretskort?

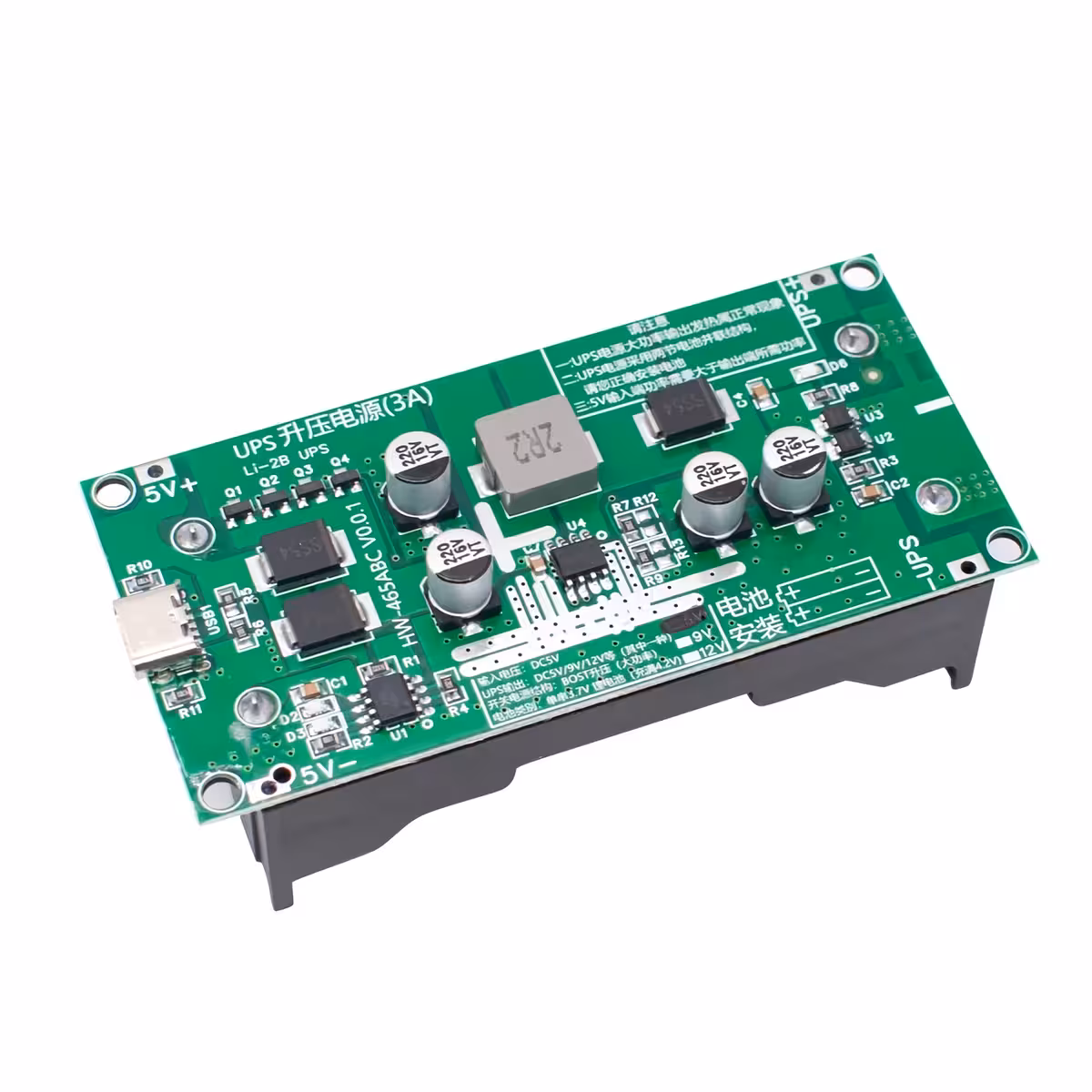

Ja. Utöver Type-C-porten har modulen lödpunkter för 5V+ och 5V-, vilket gör det enkelt att integrera modulen direkt i egna kretsar utan externa kontakter.
