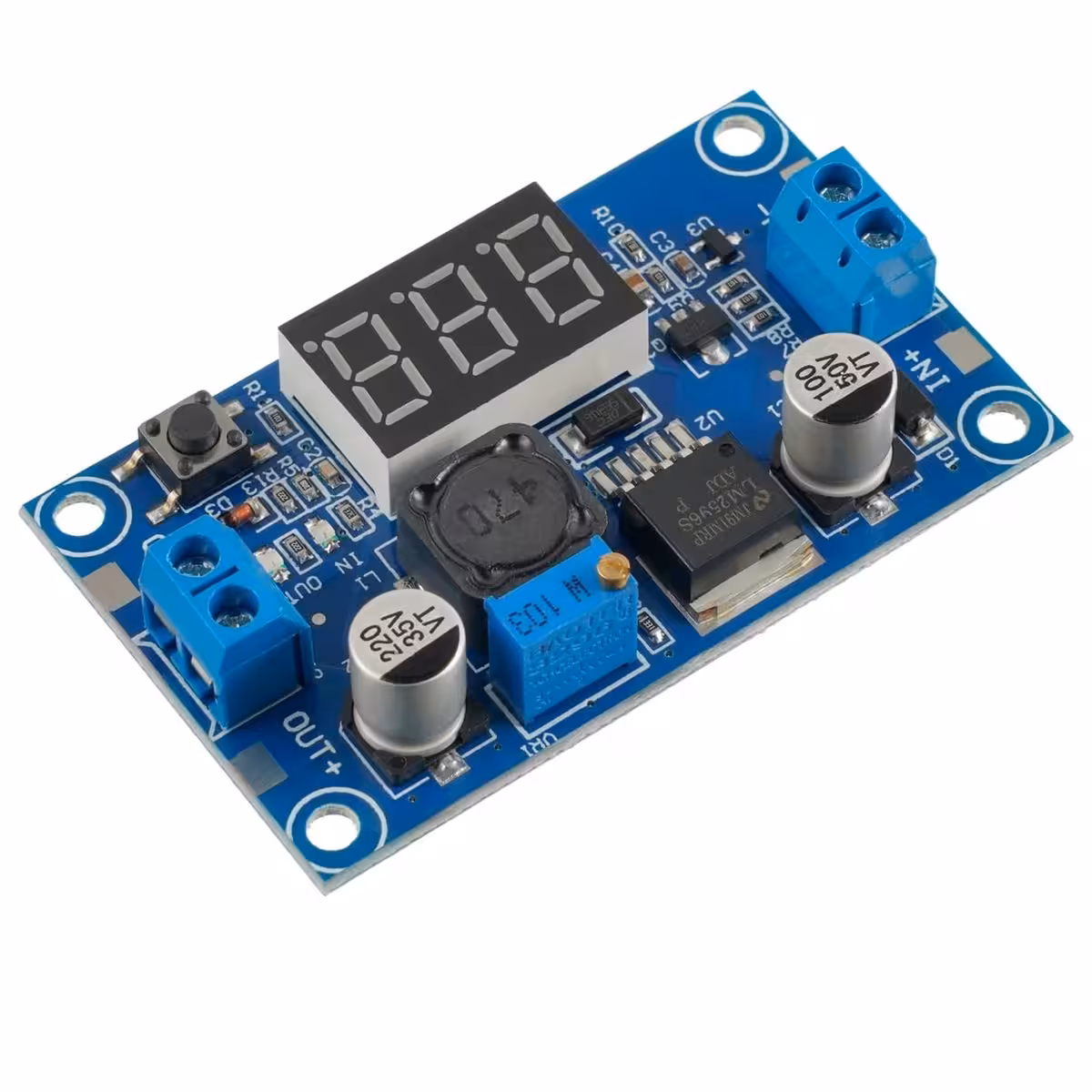

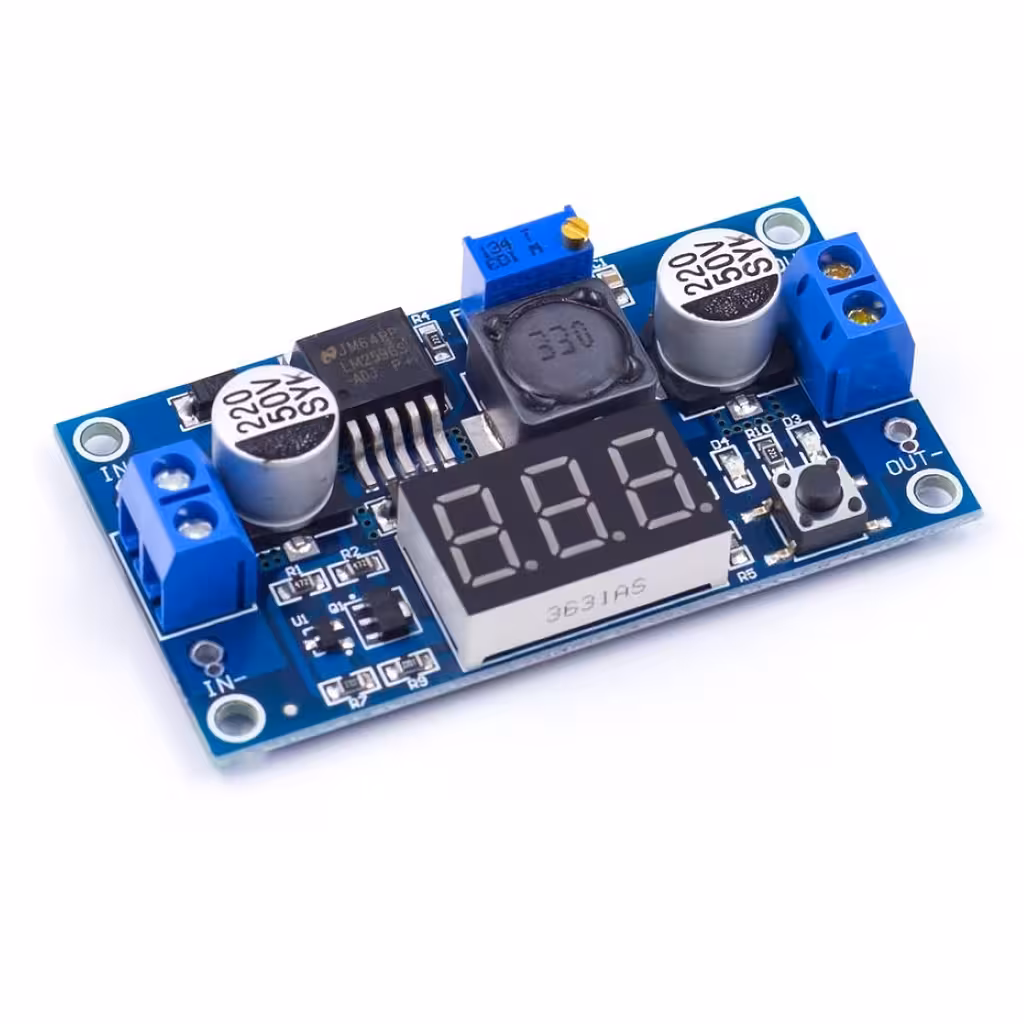

DC-DC Step-Down-omvandlare LM2596 med LED-display – exakt spänningsreglering utan multimeter, upp till 92 % verkningsgrad
Har du ett projekt som drivs av batteri eller en nätadapter med för hög spänning? Traditionella linjära regulatorer löser problemet, men omvandlar överskottsspänningen till värme – vilket slösar energi och minskar stabiliteten. LM2596 step-down-omvandlaren fungerar annorlunda: den sänker spänningen effektivt, visar värdena i realtid och får plats i även de mest kompakta byggen.
Observera: Denna modul fungerar uteslutande som en step-down (spänningssänkare). Inspänningen måste vara minst 1,5V högre än den önskade utspänningen för korrekt funktion.
Varför välja denna modell? (Huvudfördelar):
- LED-display med självkalibrering — visar både in- och utspänning samtidigt; du slipper använda en extern multimeter vid konfiguration.
- Upp till 92 % verkningsgrad — jämfört med ca 50 % hos en linjär LM7805-regulator, vilket innebär betydligt mindre värmeutveckling.
- Maximal strömstyrka på 3A — driver enkelt Arduino, ESP32, LED-strips och mindre DC-motorer från en och samma källa.
- Finkänslig justering via flervarvspotentiometer — ställ in spänningen med hög precision utan plötsliga hopp.
- Skydd mot kortslutning och överhettning — skyddar dina anslutna komponenter även om ett kopplingsfel skulle uppstå.
- Solida kondensatorer på robust kretskort — tål intensiv användning och termiska variationer.

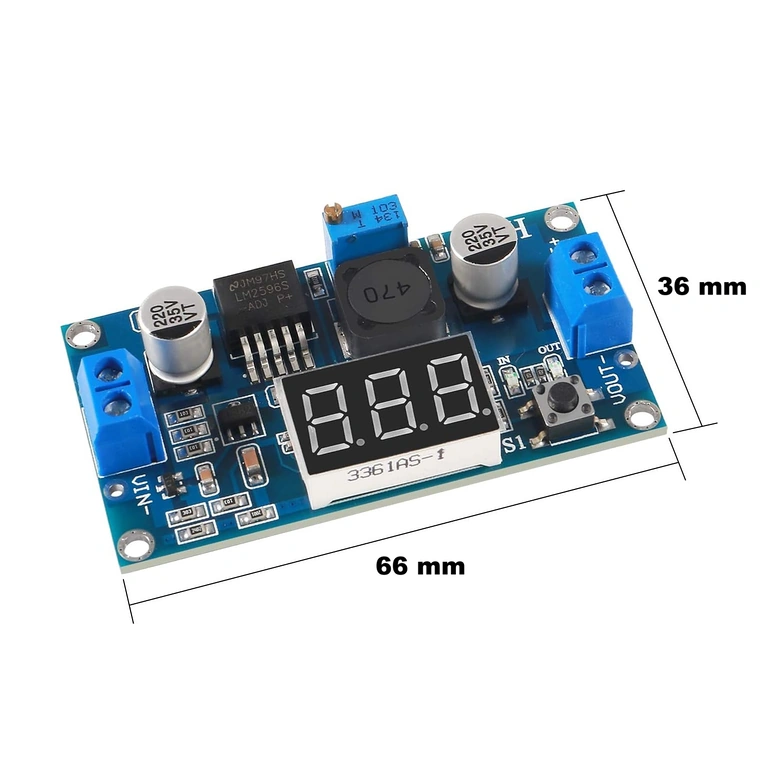

- Kompakt format (66×36×11 mm) — passar i alla projektlådor, på kopplingsdäck eller monteringspaneler.

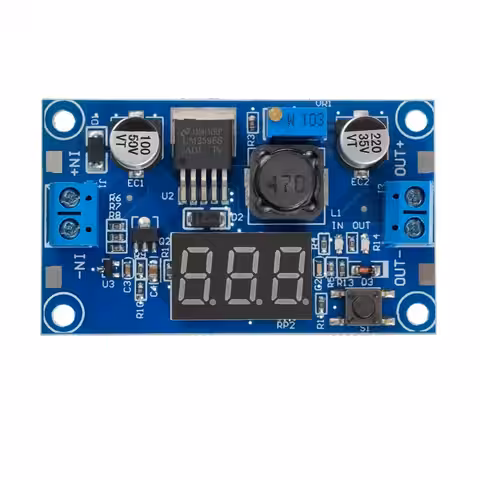

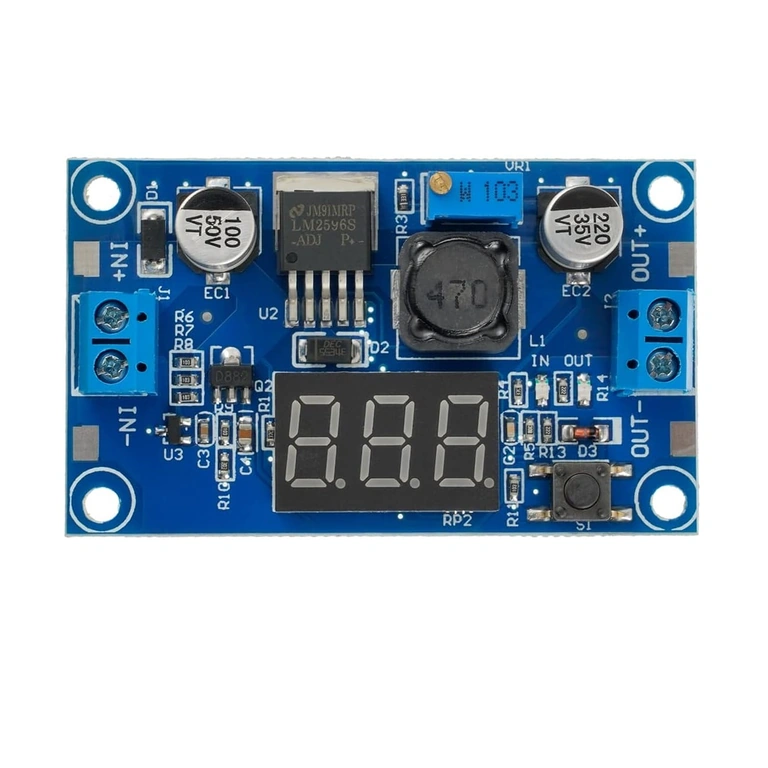

Detaljer och prestanda
LM2596-kretsen arbetar med en switchfrekvens på 150 kHz, vilket är tillräckligt högt för att hålla rippelspänningen på utgången minimal utan behov av skrymmande filterkomponenter. Till skillnad från en linjär regulator som avger spänningsskillnaden som värmeförlust, omvandlar denna switchande omvandlare energin till användbar ström, vilket håller modulen sval även vid belastningar upp till 2A.
Med den flervarviga potentiometern kan du ställa in spänningen steglöst mellan 1,25V och 37V, medan den självkalibrerande LED-displayen bekräftar det inställda värdet direkt. Modulen är testad och rekommenderas för strömförsörjning av Arduino Uno / Mega / Nano, ESP8266 / ESP32, Raspberry Pi, drivsteg för RGB LED-strips och enklare DC-motorstyrningar.
| Parameter | Värde / Detalj |
|---|---|
| Regulatorkrets | LM2596 |
| Inspänning | 4V – 40V DC |
| Utspänning | 1,25V – 37V DC (justerbar) |
| Maximal utström | 3A (rekommenderas ≤2,5A kontinuerligt) |
| Verkningsgrad | Upp till 92 % |
| Switchfrekvens | 150 kHz |
| Minsta spänningsskillnad (dropout) | ≥1,5V |
| Display | Dubbel LED med självkalibrering (in- och utspänning) |
| Spänningsjustering | Flervarvspotentiometer |
| Inbyggda skydd | Kortslutning, överhettning |
| Kondensatortyp | Solida kondensatorer |
| Modulens mått | 66 × 36 × 11 mm |
| Funktionssätt | Endast Step-Down (buck) |
Paketets innehåll
- 1× LM2596 DC-DC Step-Down-modul med LED-display
Vanliga frågor
Kan den användas som en step-up (boost converter)?
Nej. LM2596-modulen fungerar uteslutande som en step-down: utspänningen kommer alltid att vara lägre än inspänningen. Om du behöver höja spänningen bör du titta på en dedikerad boost-modul, såsom MT3608.

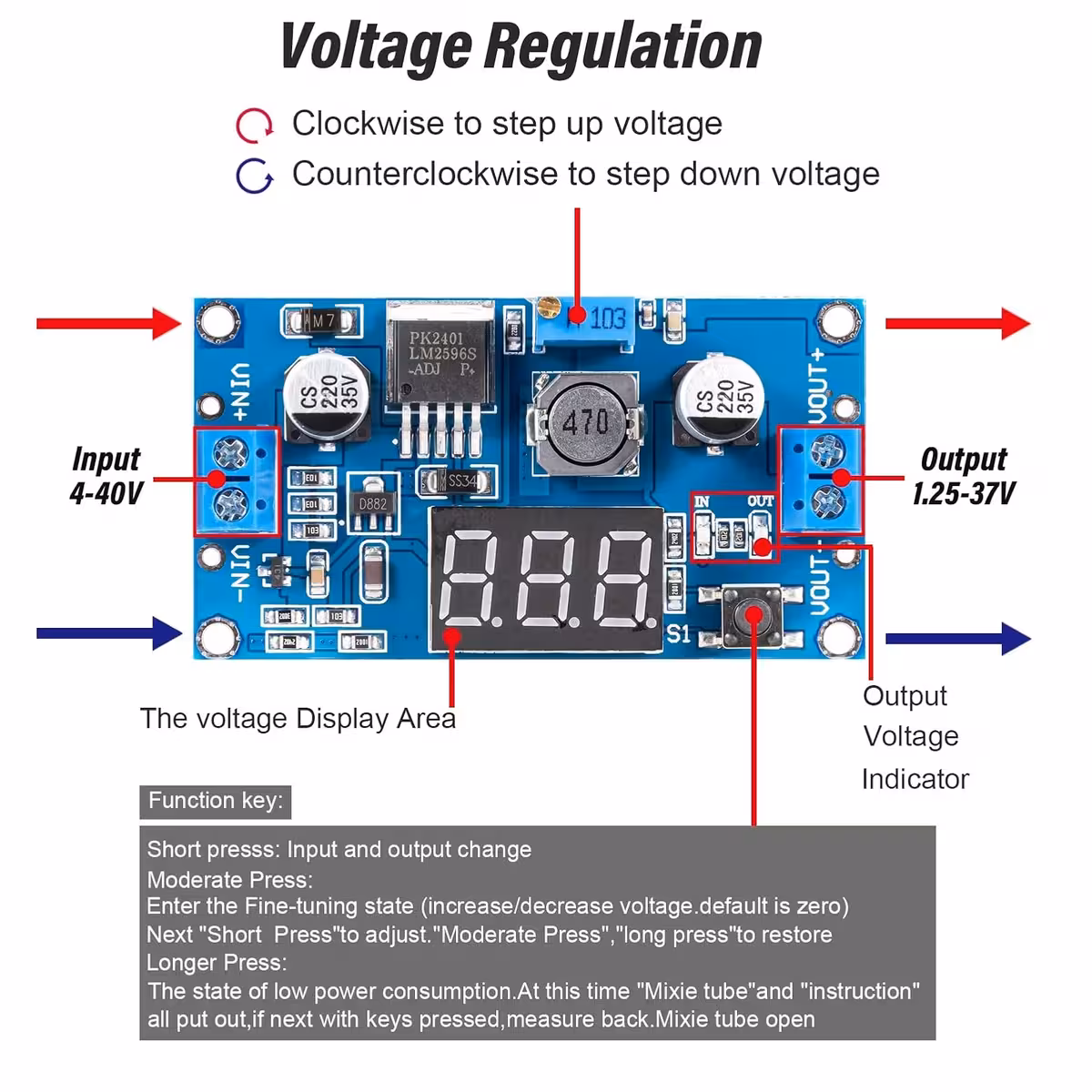

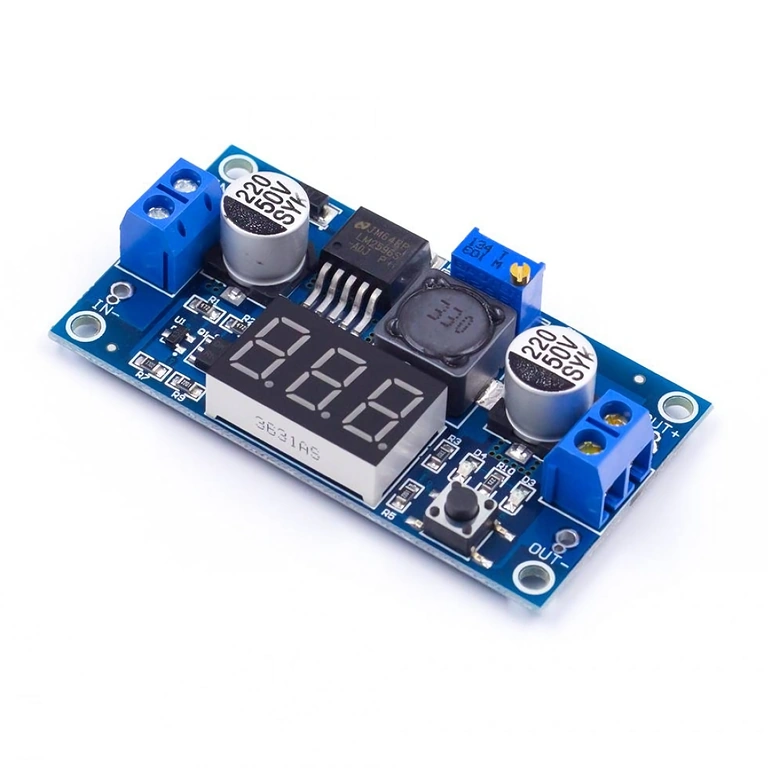

Hur justerar jag utspänningen?
Du vrider på den flervarviga potentiometern på modulen och läser av värdet direkt på LED-displayen. Du behöver ingen extern voltmeter – displayen uppdateras i realtid när du justerar.
Vilken ström kan den leverera kontinuerligt utan att överhettas?
Toppströmmen är 3A, men för långvarig användning rekommenderas maximalt 2,5A. Vid belastningar under 2A fungerar modulen utan extra kylfläns. Om du arbetar nära gränsvärdet eller i varma miljöer bör du säkerställa god ventilation eller montera en liten kylfläns på chippet.
Fungerar den direkt med ett Li-Ion eller LiPo-batteri?
Ja. Ett 3,7V–4,2V batteri räcker som ingångskälla om den önskade utspänningen är minst 1,5V lägre. Exempelvis kan du från ett 7,4V LiPo-batteri få ut stabila 5V för Arduino eller 3,3V för ESP32.
