Isoleringsbrickor för 18650-celler i barley paper – säkert skydd mot kortslutning
När du bygger egna batteripack kan en kortslutning vid anoden förstöra timmar av arbete – eller i värsta fall orsaka skada. Dessa isoleringsbrickor för 18650-celler är den enkla och effektiva lösningen: ett tunt 0,3 mm lager som skapar en säker barriär mellan anoden och omgivande ledande ytor.
Notera: Isoleringsbrickorna är endast avsedda för den positiva polen (anoden) på 18650-celler och ersätter inte andra nödvändiga isoleringsmetoder i ett batteripack.
Varför välja detta set? (Fördelar):
- Effektivt kortslutningsskydd — Isolerar anoden från höljet eller intilliggande celler, vilket eliminerar risken för oavsiktlig kontakt i täta batterikonstruktioner.
- Slitstarkt barley paper — Ett flexibelt och tåligt material som inte spricker vid montering. Det står emot vatten, olja och nötning, vilket säkerställer lång hållbarhet för ditt batteripack.

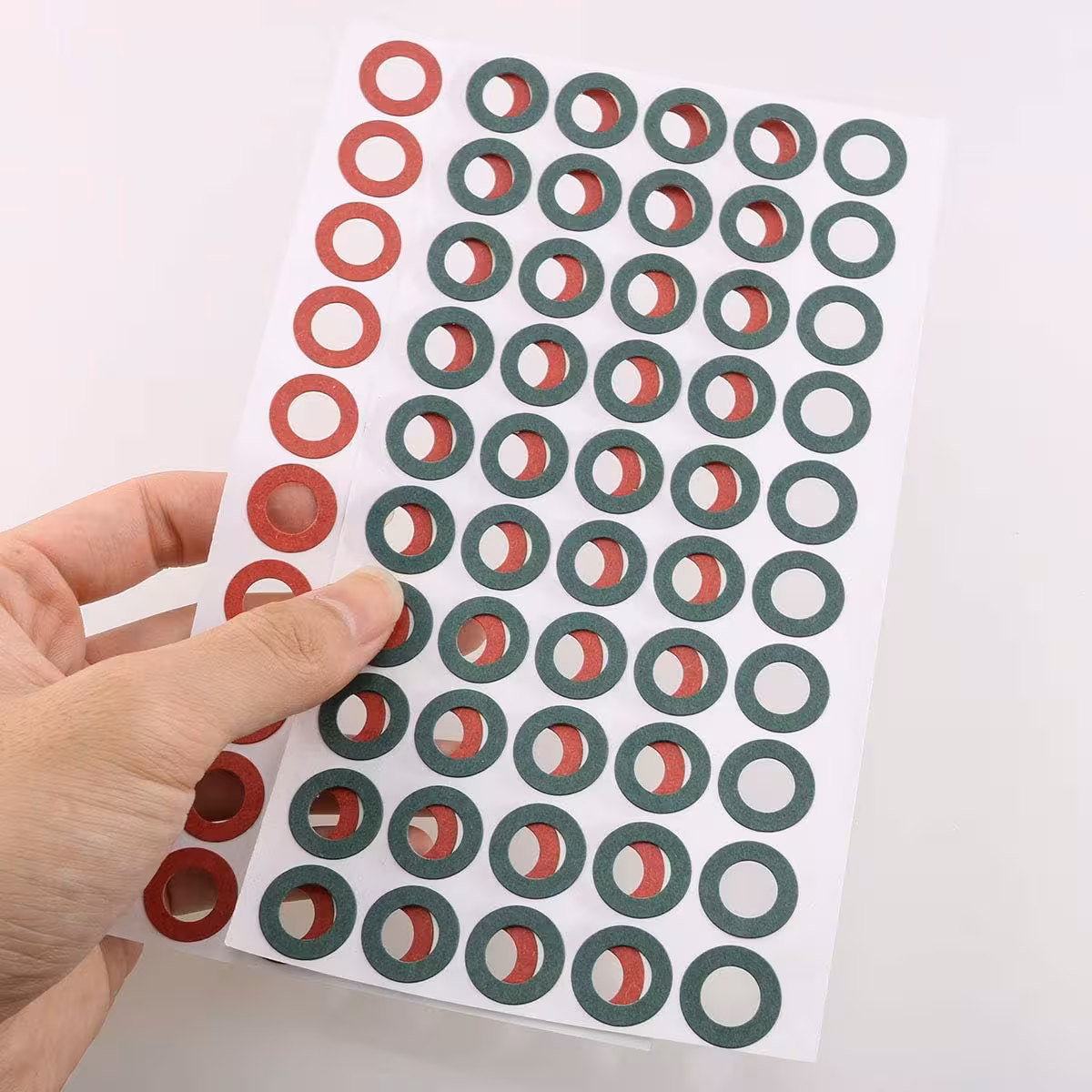

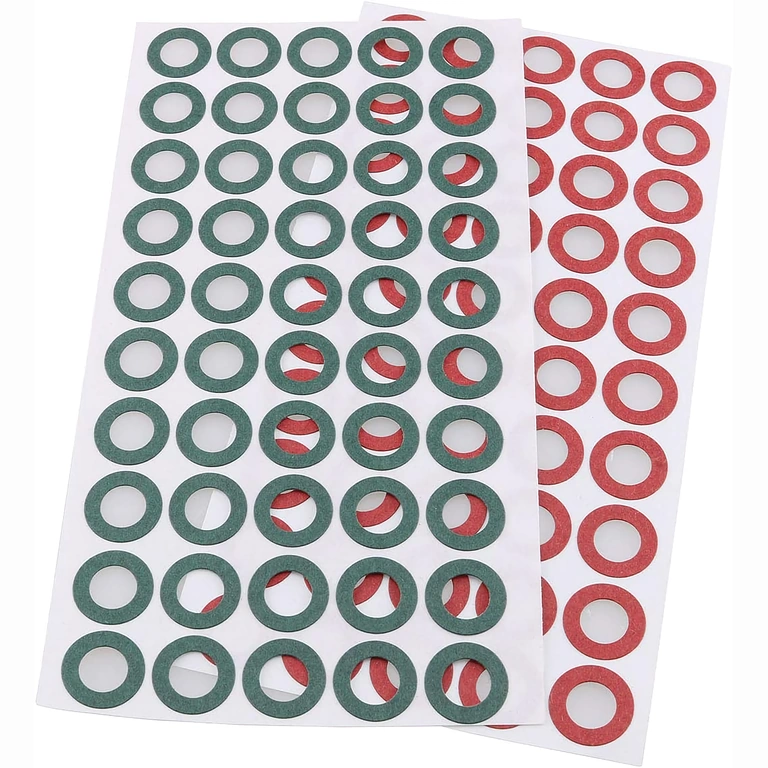

- Färgkodning för enkel överblick — Setet innehåller 50 gröna och 50 röda brickor, perfekt för att särskilja grupper eller polariteter i powerbanks, 12V/24V/36V-system.
- Standardiserade mått (17,8 × 10,5 mm) — Passar perfekt till 18650-celler från tillverkare som Samsung, LG, Panasonic, Sony och Sanyo utan behov av anpassning.

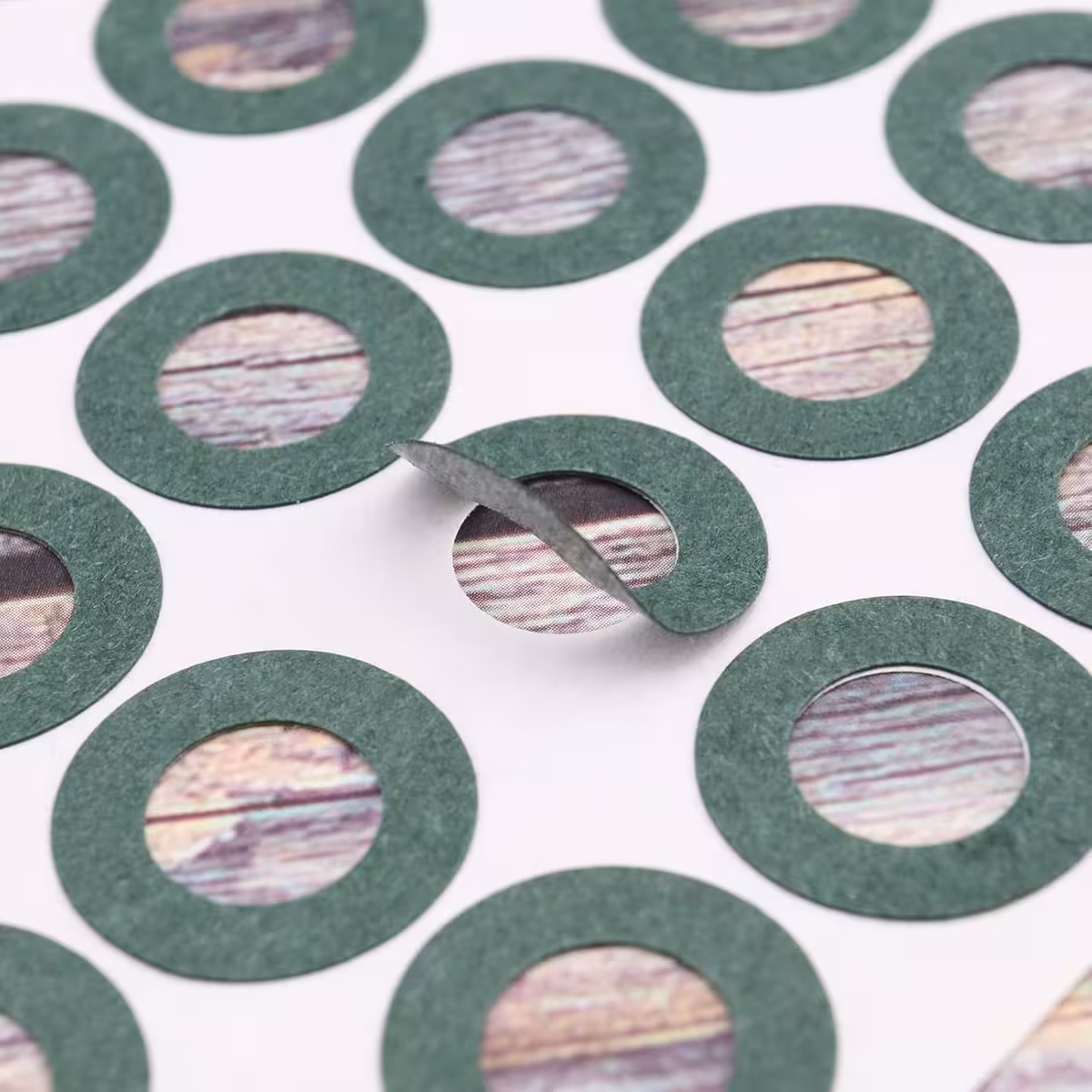

- Snabb och enkel montering — Materialet är flexibelt och fixeras enkelt på plats under krympslangen utan behov av specialverktyg.
- 100 stycken per set — Tillräckligt för både mindre hobbyprojekt och större batteribyggen, från powerbanks till batterier för elverktyg eller UPS-enheter.
Detaljer och prestanda
Barley paper är ett beprövat isoleringsmaterial inom batteriindustrin, uppskattat för sin höga dielektriska styrka och mekaniska stabilitet under varierande temperaturer och luftfuktighet. Med en tjocklek på 0,3 mm får du ett pålitligt skydd utan att cellens totala mått påverkas nämnvärt.
Materialets naturliga flexibilitet gör att det kan appliceras manuellt på några sekunder. Tack vare att det är resistent mot vatten, olja och slitage passar det utmärker för både DIY-projekt och industriella batteripack – såsom elverktyg, mindre elfordon, UPS-system eller off-grid solcellsanläggningar.
| Parameter | Värde / Detalj |
|---|---|
| Kompatibilitet | Cylindriska 18650 Li-Ion-batterier |
| Material | Barley paper (isoleringspapper) |

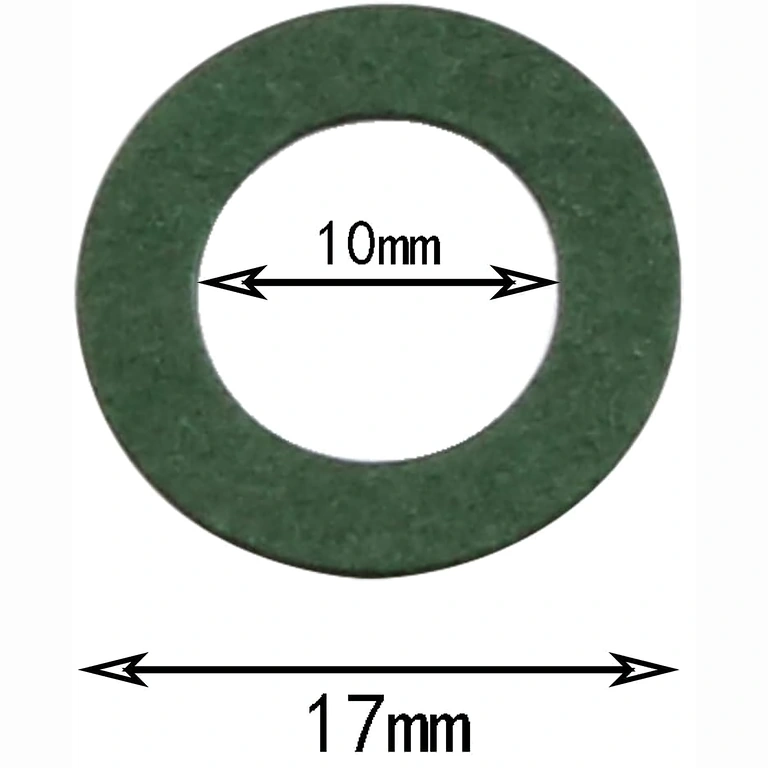

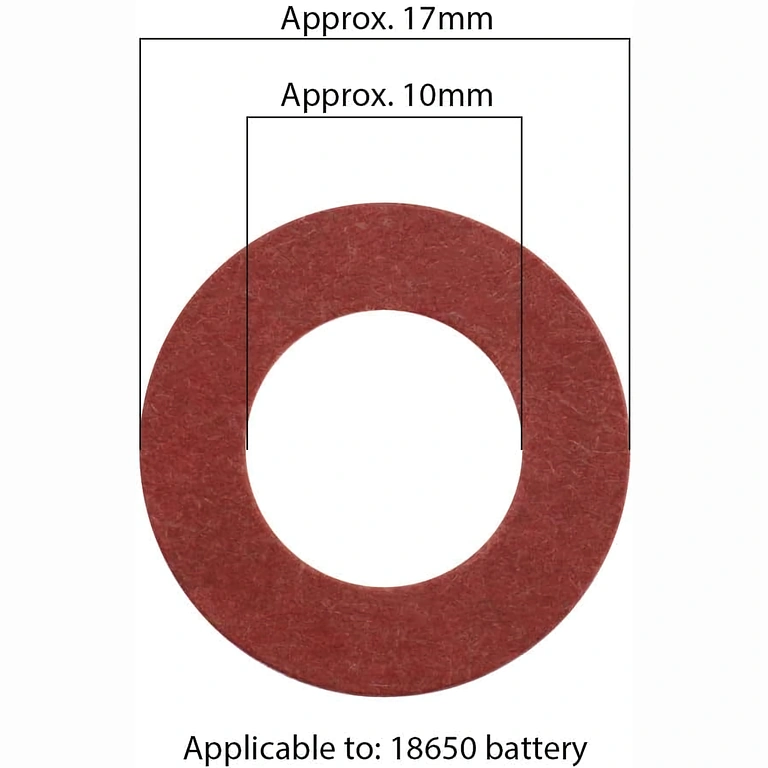

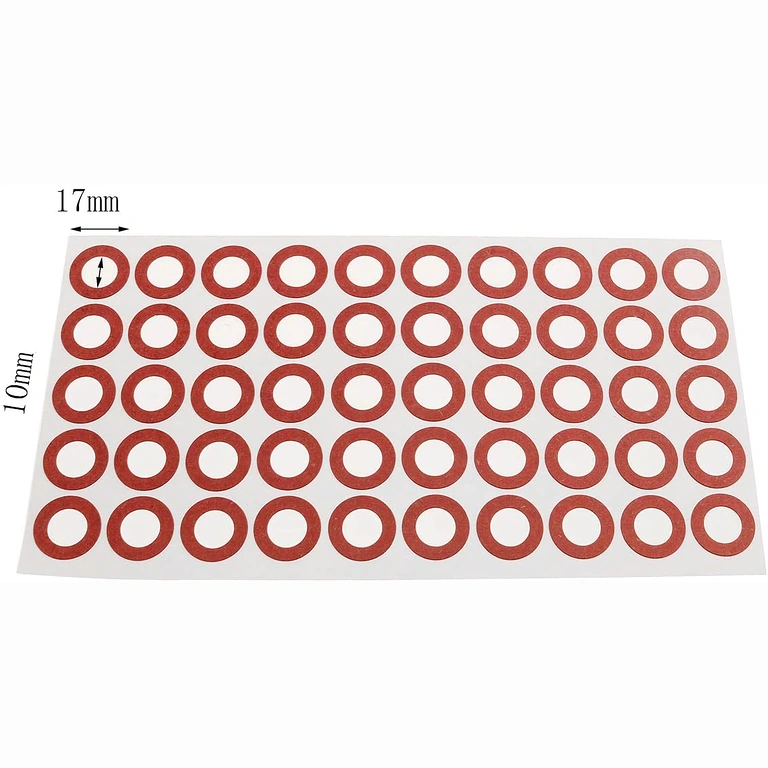

| Mått | 17,8 × 10,5 × 0,3 mm |
| Antal | 100 stycken (50 gröna + 50 röda) |
| Färger | Grön (50 st) + Röd (50 st) |
| Resistens | Vatten, olja, nötning, åldrande |
| Flexibilitet | Hög – enkel manuell montering |
| Huvudsakligt användningsområde | Anodisoleringsskydd för 18650-celler |
| Kompatibla applikationer | DIY-powerbanks, 12V/24V/36V-batterier, elverktyg, UPS, off-grid |
Monteringsanvisning
- Rengör anodens yta på 18650-batteriet — den måste vara torr och fri från fett eller oxid.
- Välj önskad färg för din färgkodning (grön eller röd).

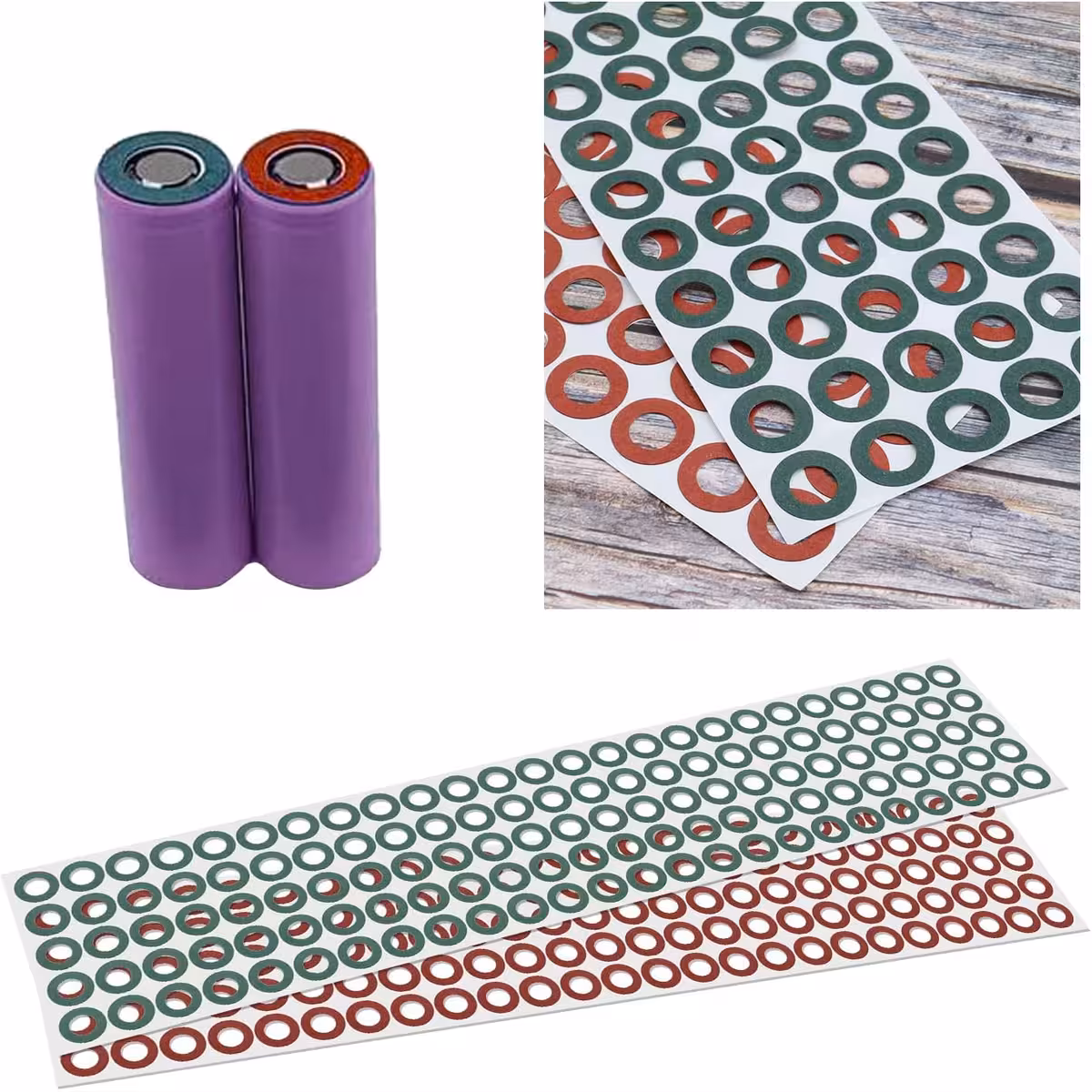

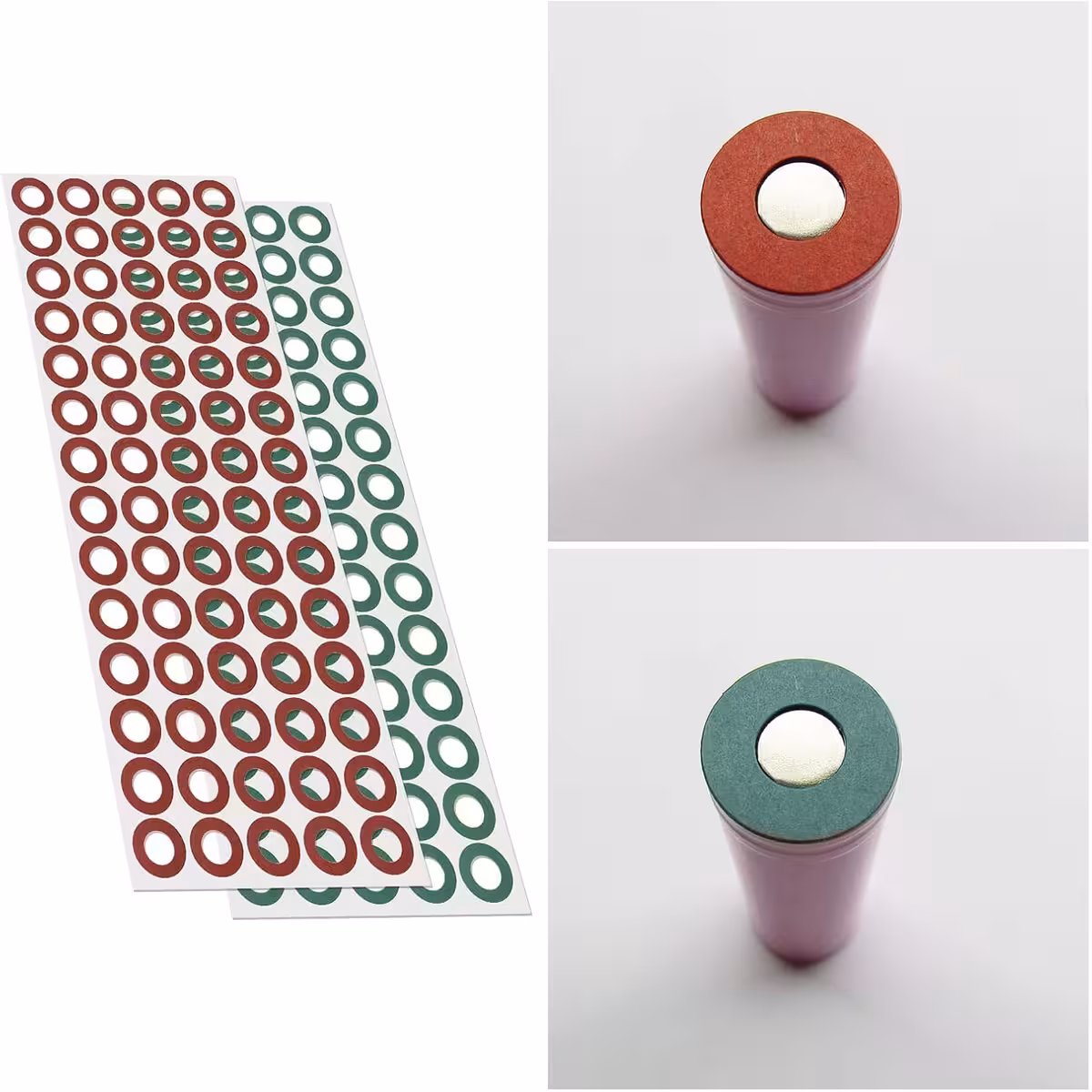

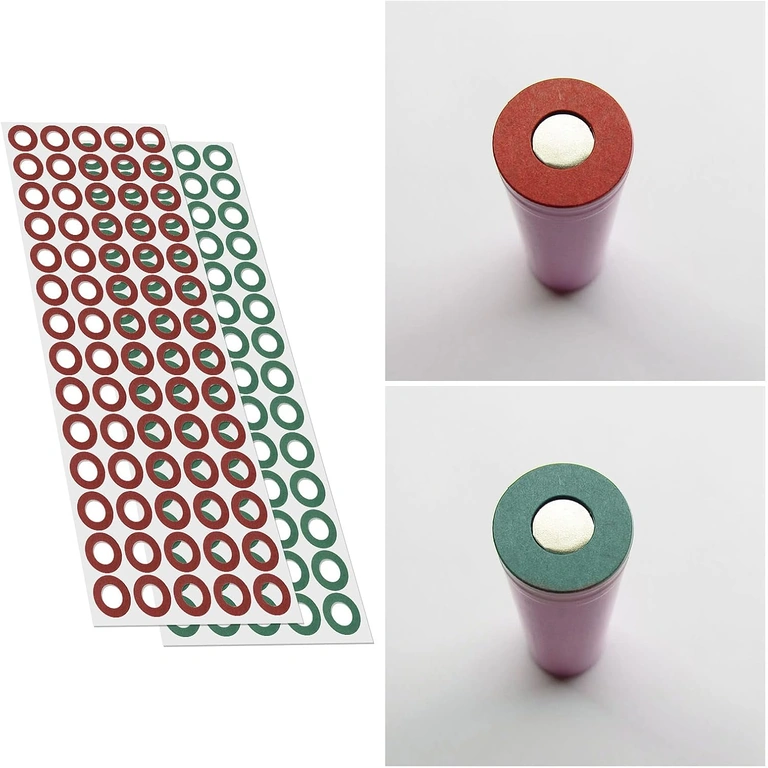

- Centrera brickan över anoden så att den täcker kontaktytan helt.
- Tryck till lätt — det flexibla materialet formar sig efter cellens konturer och ligger kvar.
- Fortsätt med att applicera krympslang eller montera cellerna i batteripacket.

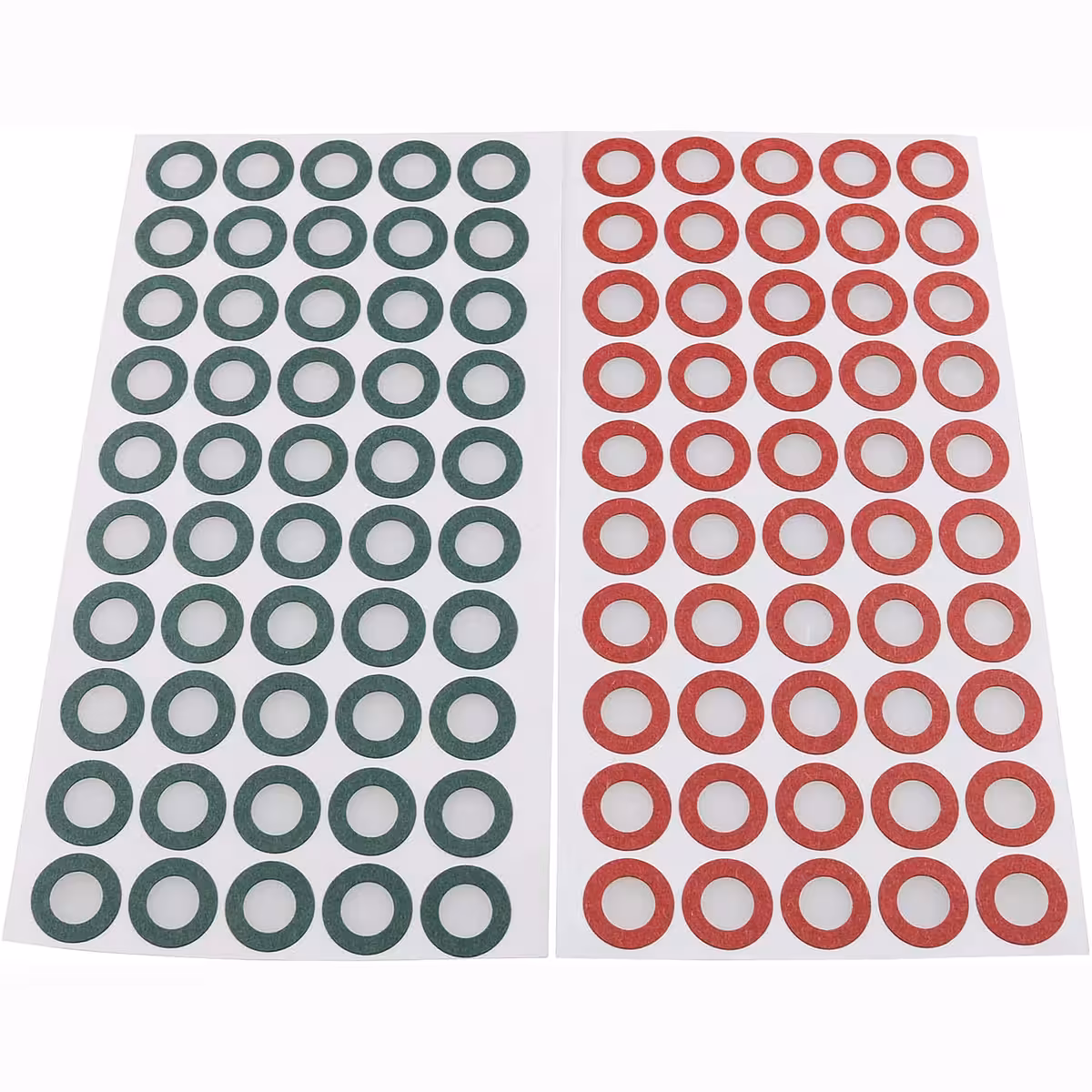

Innehåll

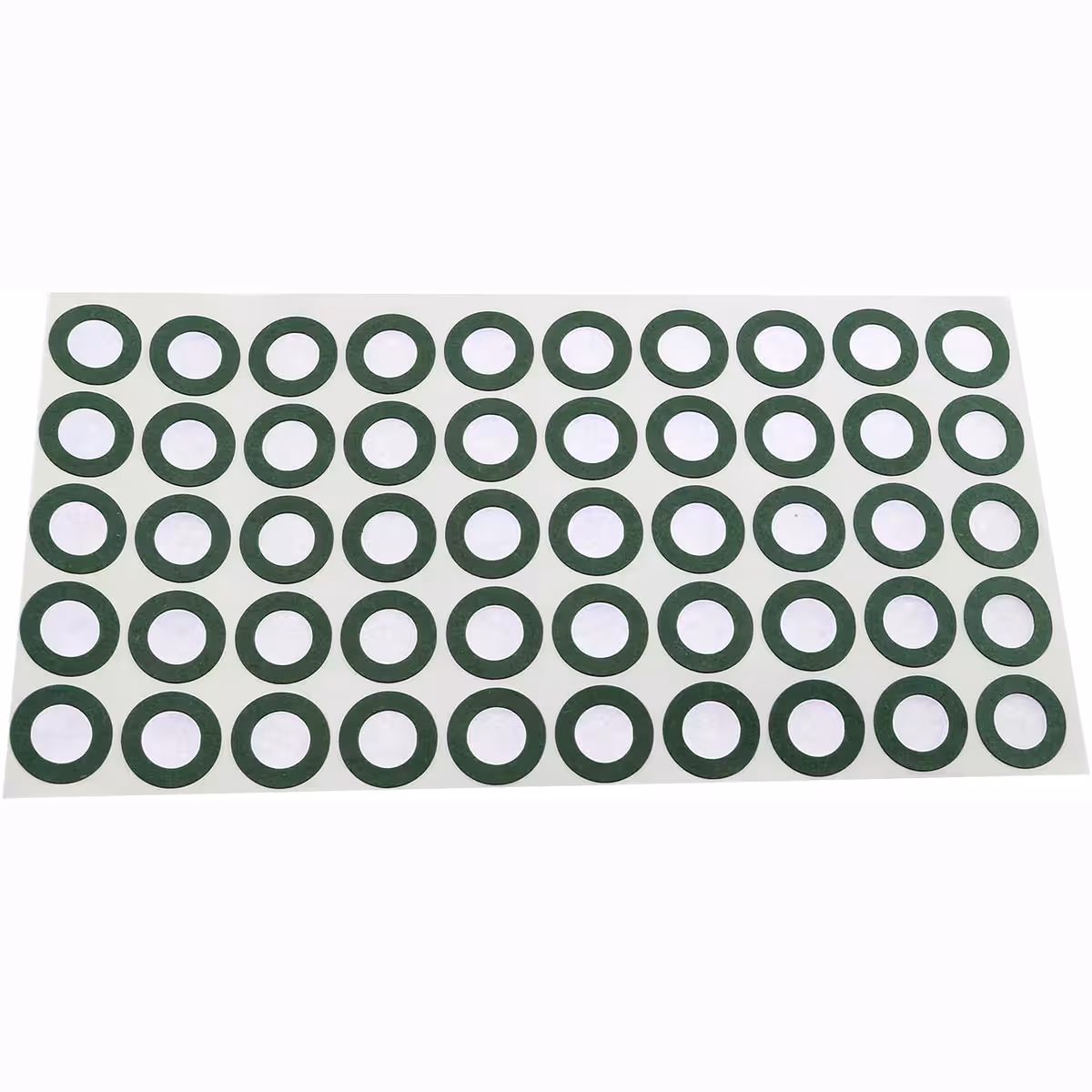

- 50 × Isoleringsbricka 18650 — Grön
- 50 × Isoleringsbricka 18650 — Röd
Vanliga frågor
Passar de alla 18650-celler oavsett tillverkare?
Ja. Måtten 17,8 × 10,5 mm följer standarden för 18650-formatet och fungerar med celler från Samsung, LG, Panasonic, Sony, Sanyo och andra ledande tillverkare.
Vad är skillnaden mellan de gröna och röda brickorna?
Det finns ingen teknisk skillnad – prestandan är identisk. Färgerna är till för att underlätta visuell kodning i komplexa batteripack, exempelvis för att markera olika grupper, laddningsnivåer eller polariteter, vilket minskar risken för monteringsfel.
Fäster brickorna av sig själva eller behövs lim?
De hålls på plats av krympslangen när du bygger ihop batteripacket. Om du behöver fixera dem innan krympning räcker en liten bit eltejp.
Kan de användas för 21700- eller 26650-celler?
Nej, inte direkt. Dessa är specifikt kalibrerade för 18650-formatet. Större celler har en annan diameter och anodstorlek, vilket kräver anpassade isoleringsbrickor för respektive format.
