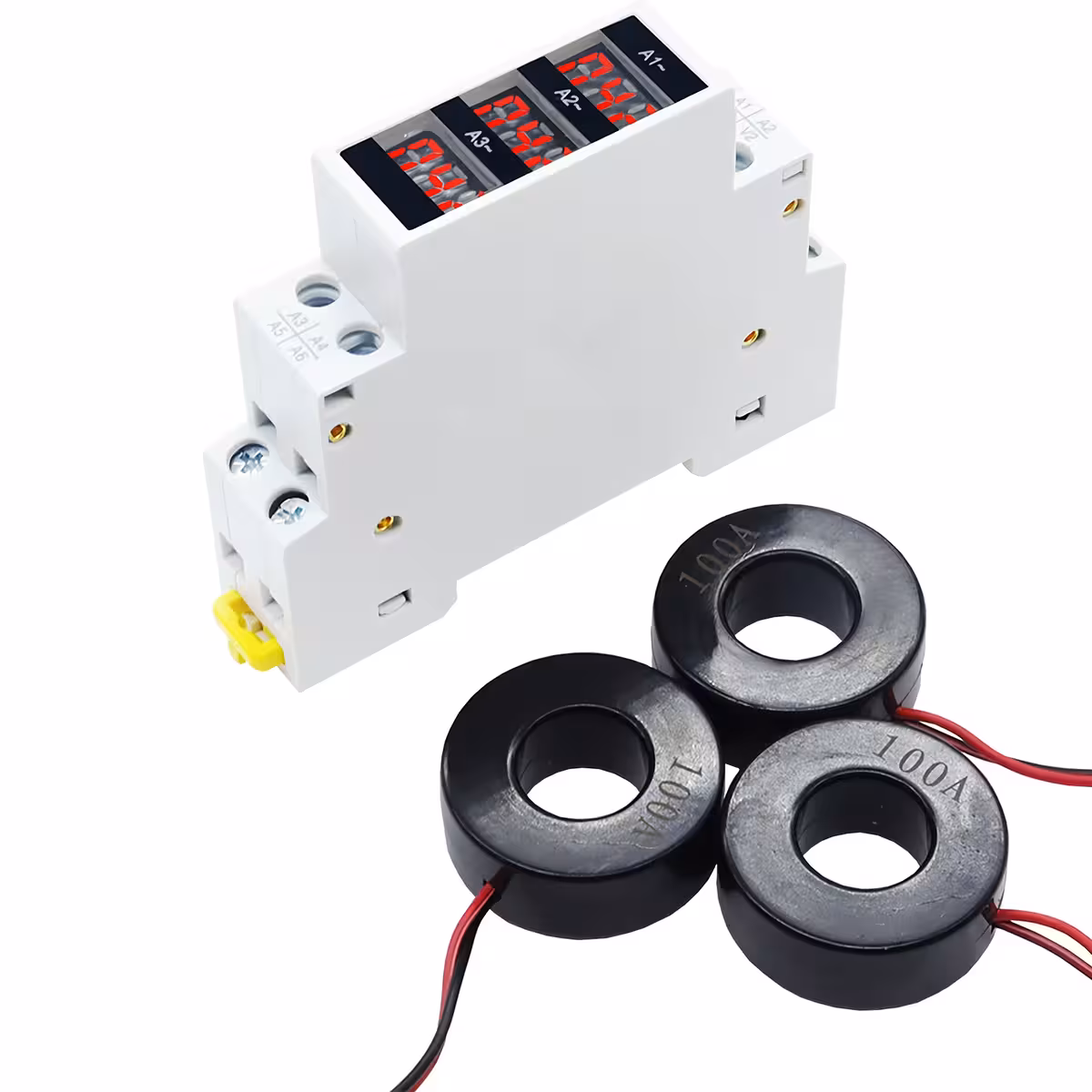

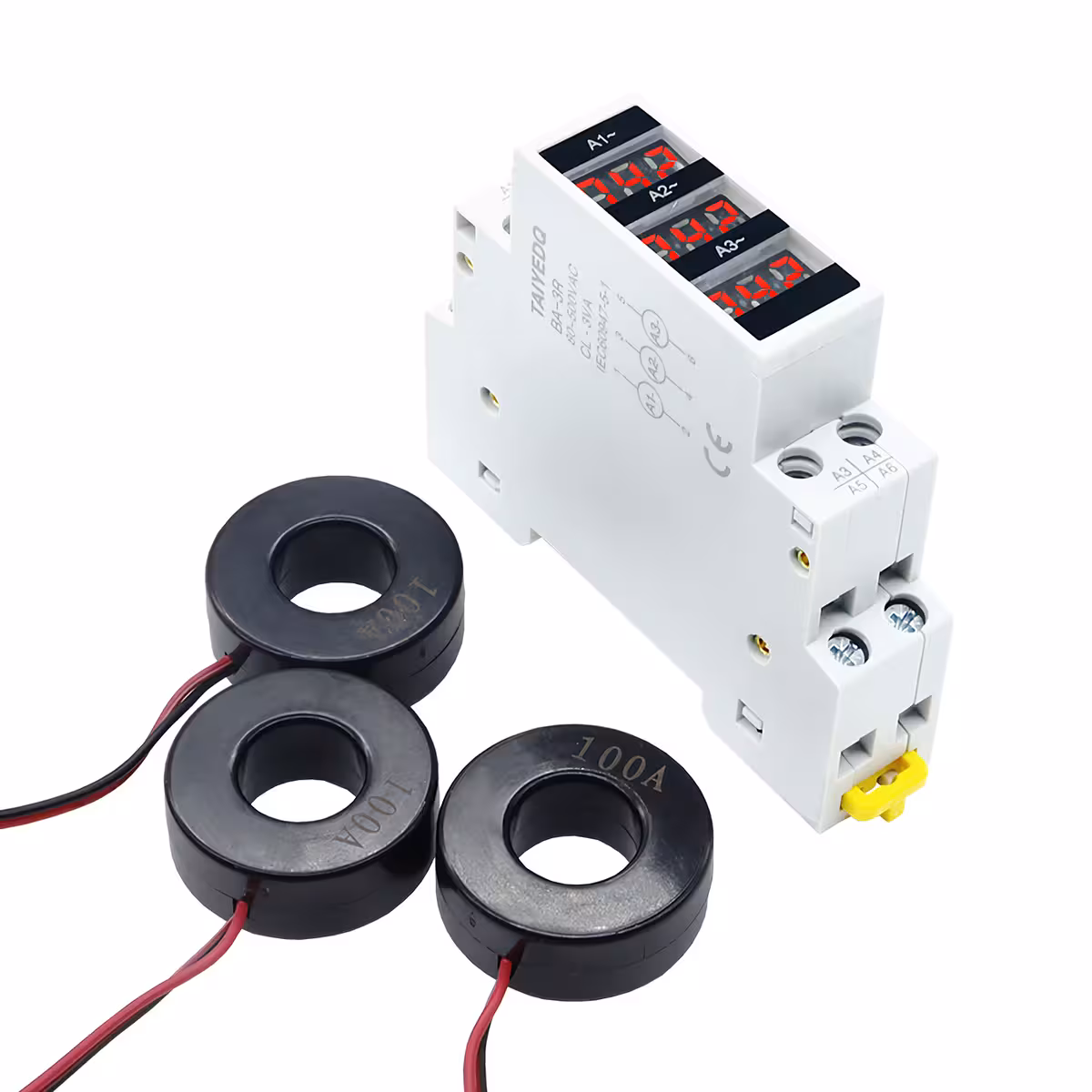

Digitalt trefas-amperemeter 1–100A: Realtidsavläsning för alla tre faser direkt i elcentralen
När ett trefassystem inte fungerar optimalt är obalans i belastningen ofta det första tecknet – något som är svårt att upptäcka utan rätt mätverktyg. Med detta digitala trefas-amperemeter (1–100A) ser du direkt vad som händer på varje fas utan att behöva bläddra i manualer eller utföra manuella beräkningar. Enheten monteras enkelt på DIN-skena och är redo att användas direkt.
Obs: Enheten är endast avsedd för trefas växelström (AC). Kontrollera att din installation är kompatibel innan montering.
Varför välja denna modell? (Fördelar):

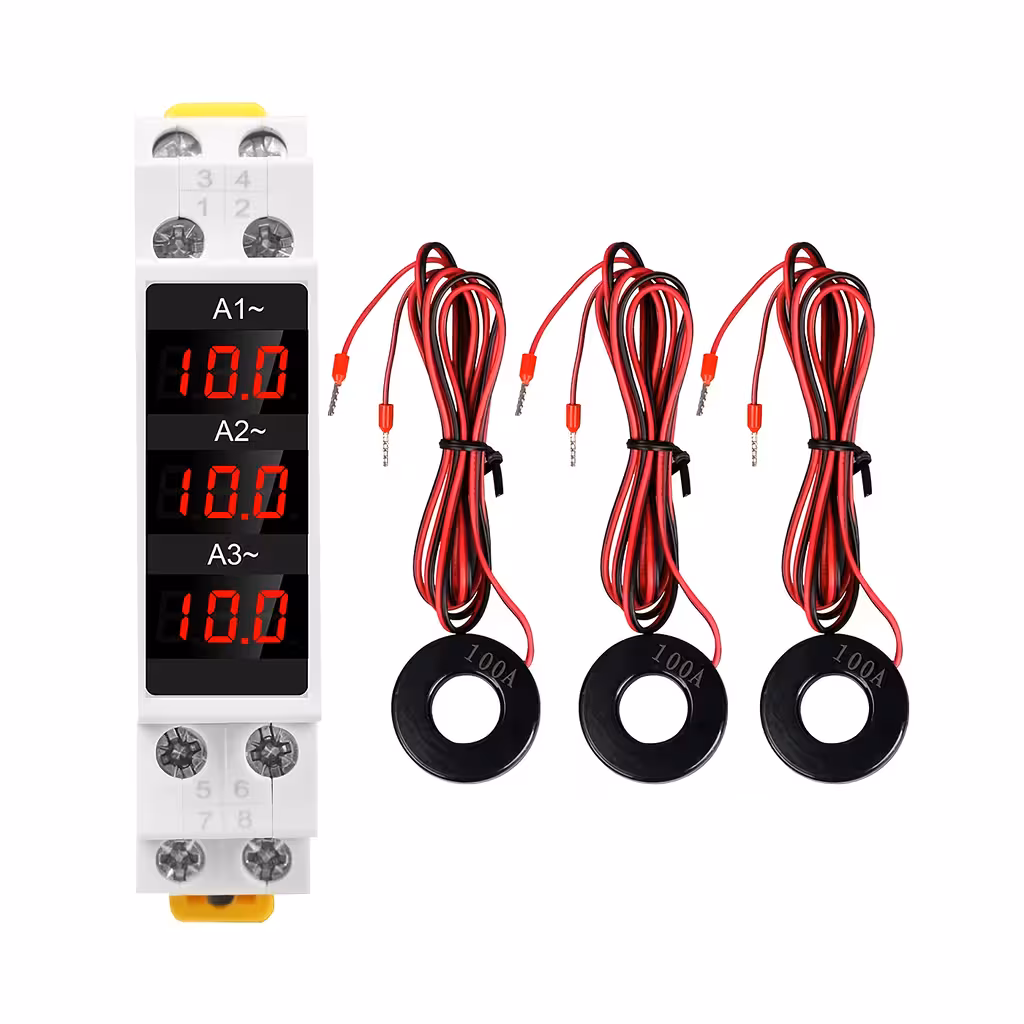

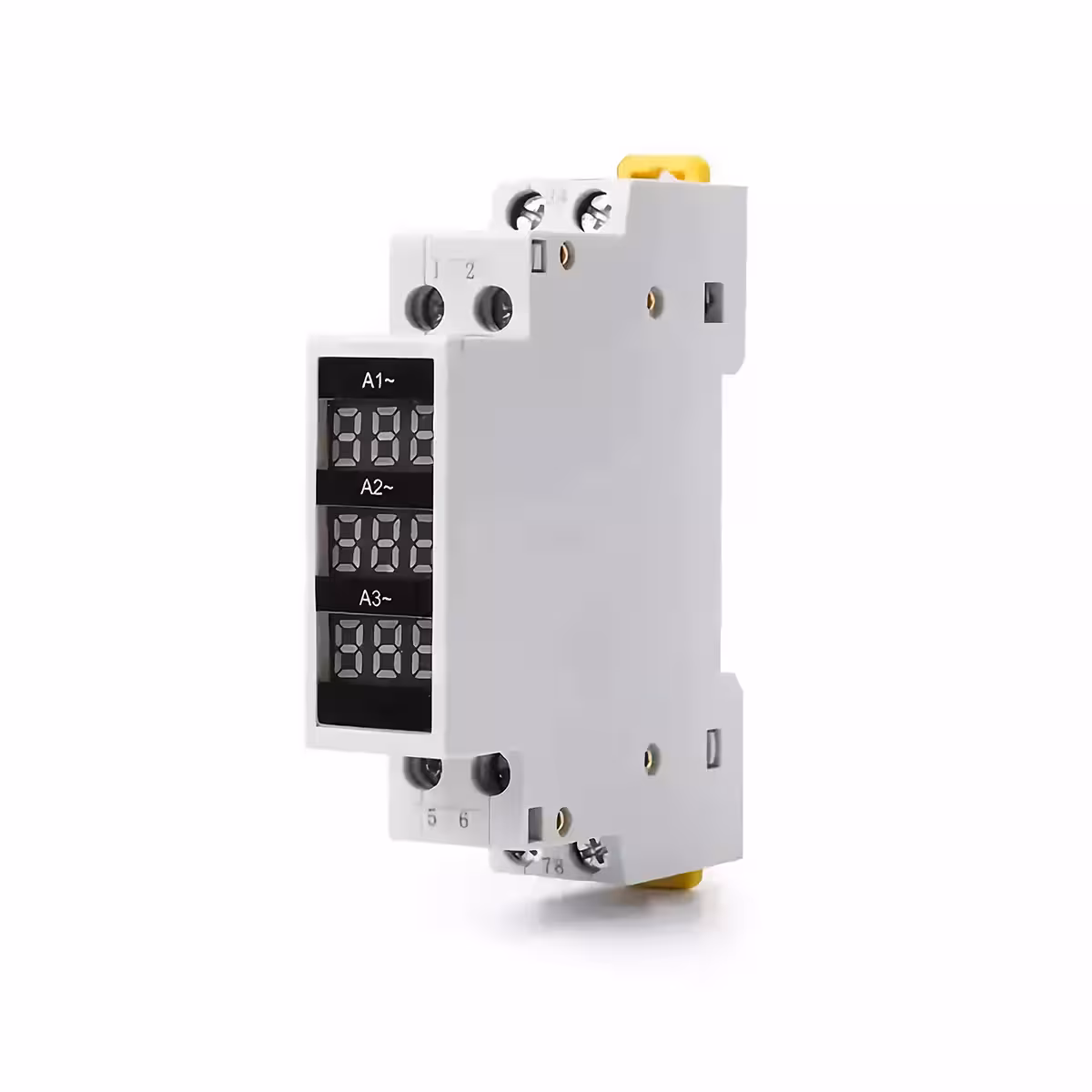

- Samtidig avläsning på 3 faser — 3 oberoende LED-displayer för L1, L2 och L3; få full överblick direkt utan att behöva växla mellan faser.
- Mätområde 1–100A utan extern strömtransformator — direktanslutning till fasledarna, förutsatt att strömmen inte överstiger 100A.
- Precision Klass 1.0 — maximal felmarginal på 1%, vilket ger tillförlitliga data för energihantering och felsökning.
- Driftspänning AC 80–500V — kompatibel med standard 230/400V-nät samt industriella konfigurationer.
- Enkel montering på 35mm DIN-skena — snabb installation direkt i elcentralen utan behov av specialverktyg.
- Drifttemperatur -20°C till +70°C — stabil prestanda även i krävande miljöer.

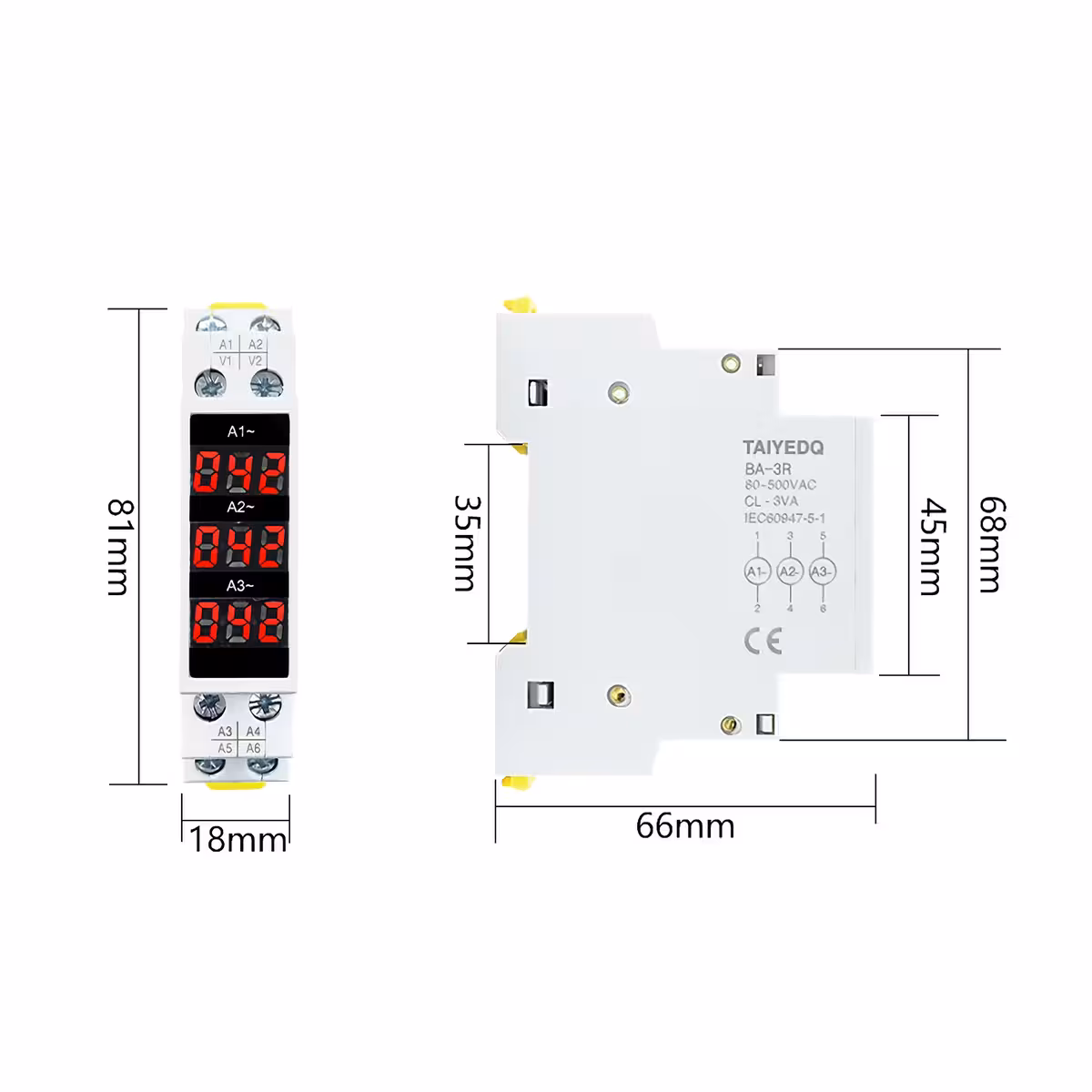

- Kompakt design: 81 × 18 × 66 mm — tar endast 18mm i anspråk på DIN-skenan, vilket sparar värdefullt utrymme.
Tekniska detaljer och prestanda
Instrumentet mäter strömmen simultant i en 3L+3N-konfiguration, vilket gör det ovärderligt för att snabbt identifiera obalans där en fas belastas betydligt mer än de övriga. Med en precisionsklass på 1.0 kan du lita på att värdena är korrekta nog för professionell analys.
Nominell frekvens 50/60Hz säkerställer full kompatibilitet med det svenska elnätet och europeiska standarder. De ljusstarka LED-displayerna är tydligt läsbara även i svagt ljus, vilket är en stor fördel i tekniska utrymmen.
| Parameter | Värde / Detalj |
|---|---|
| Displaytyp | Digital, 3 oberoende LED-displayer (en per fas) |
| Mätområde ström | 1 – 100A (AC) |
| Nominell spänning | AC 80 – 500V |
| Precision | Klass 1.0 |
| Nominell frekvens | 50 / 60 Hz |
| Drifttemperatur | -20°C ~ +70°C |
| Kapslingsklass | IP20 |

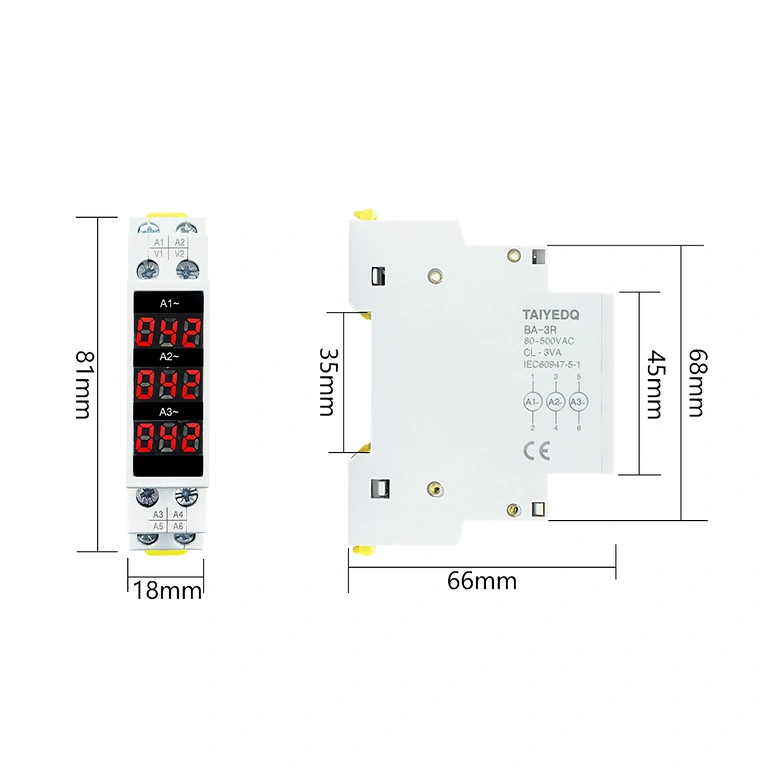

| Mått (L × B × H) | 81 mm × 18 mm × 66 mm |
| Terminaltyp | 3 faser (3L + 3N) |
| Montering | DIN-skena 35mm |
Installation och användning
- Kontroll före installation: Säkerställ att nätspänningen ligger inom intervallet AC 80–500V och att ingen fas överskrider 100A.

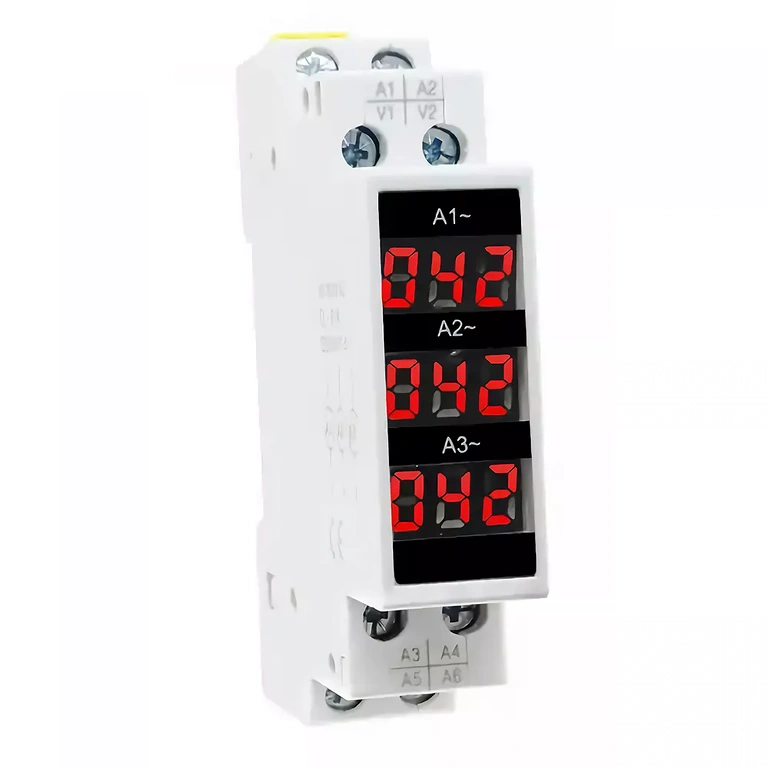

- Montering på DIN-skena: Klicka fast amperemetern på din 35mm DIN-skena i elcentralen – inga verktyg krävs.

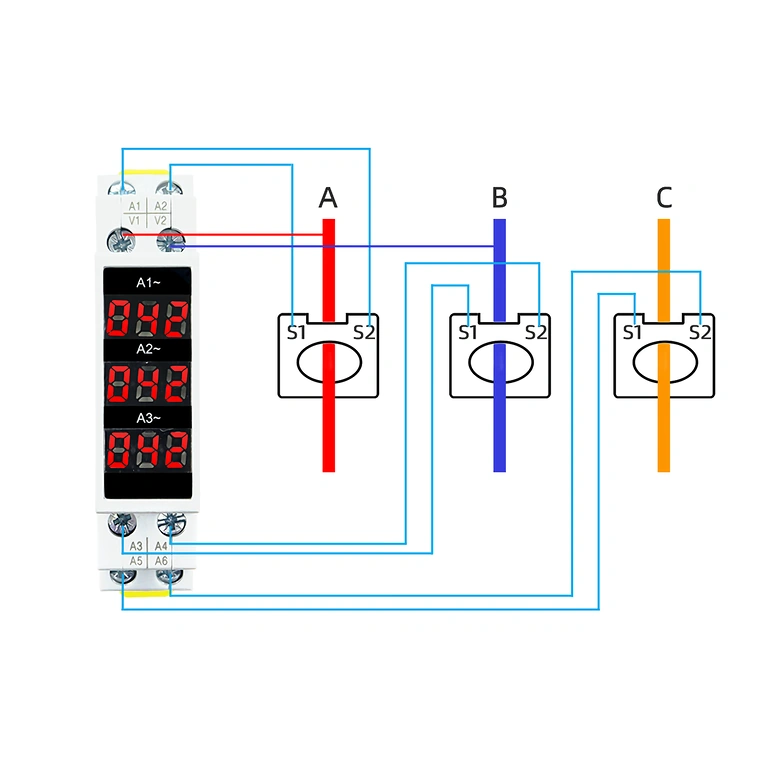

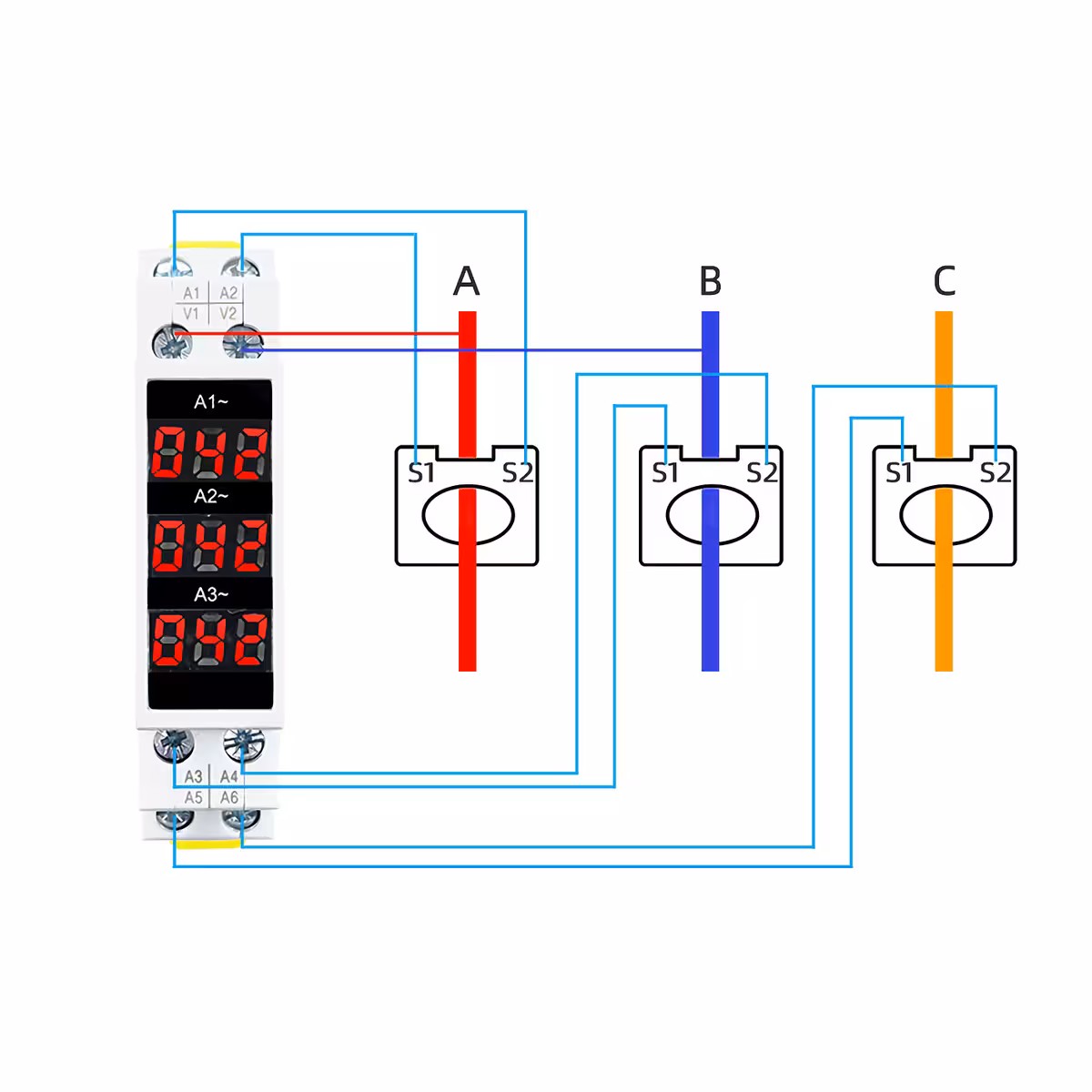

- Anslutning: Koppla fasledarna L1, L2, L3 samt nollan N till terminalerna enligt kopplingsschemat.
- Start och test: Slå på strömmen och kontrollera att alla tre LED-displayer visar stabila värden.
- Kontinuerlig övervakning: Håll koll på värdena i realtid. Stora skillnader mellan faserna kan tyda på obalans eller fel i anläggningen.
Paketinnehåll
- 1 × Digitalt trefas-amperemeter (1–100A, AC 80–500V, för 35mm DIN-skena)
Vanliga frågor
Kan den användas i enfasnät?
Nej. Denna enhet är konstruerad uteslutande för trefassystem med tre faser och nolla. För enfasinstallationer krävs ett amperemeter med en enskild mätkanal.
Behöver jag en extern strömtransformator (CT)?
Nej, så länge strömmen på varje fas inte överstiger 100A. Anslutningen sker direkt till fasledarna utan extra tillbehör.
Visas värdena för alla tre faser samtidigt?
Ja. De tre oberoende LED-displayerna visar strömmen för L1, L2 och L3 simultant – du behöver inte växla mellan dem.
Var kan jag installera enheten? Är IP20 vattentätt?
IP20 innebär skydd mot fasta föremål större än 12,5 mm, men ger inget skydd mot vatten eller fukt. Enheten ska installeras inuti en sluten elcentral i en torr och kontrollerad miljö.
