Digital varvräknare med NPN Hall-sensor – exakt varvtalsmätning för traktor, skördetröska eller svarv
Att gissa sig till motorns varvtal är både ineffektivt och leder till onödigt slitage. Med denna digitala LED-varvräknare utrustad med en NPN Hall-sensor får du en exakt avläsning i realtid. Den ger dig full kontroll över axelns rotation med en precision på ±2 RPM vid varvtal under 5000 RPM.
Notera: Paketet är komplett och innehåller varvräknare, NPN Hall-sensor samt en magnet på 10×2 mm. Du behöver inte köpa till några extra komponenter för installationen.
Varför välja denna modell? (Fördelar):
- Blå LED-display med hög synlighet — 0,56-tums siffror som är tydligt läsbara även i direkt solljus, perfekt för traktorhytten eller ljusstarka verkstadsmiljöer.
- Snabb uppdateringsfrekvens — Uppdateras mer än 3 gånger per sekund för att ge dig realtidsdata när du justerar gaspådrag eller övervakar motorbelastning.
- Stöder både 12V och 24V — Fungerar sömlöst på allt från mindre traktorer till tunga maskiner utan behov av externa adaptrar.
- Hög precision — ±2 RPM vid varvtal under 5000 RPM. Vid standard PTO-varvtal på 540 RPM är felmarginalen minimal, vilket ger dig tillförlitliga mätvärden för seriösa mekaniska justeringar.
- Beröringsfri mätning — Magneten monteras på axeln och sensorn placeras 1–10 mm ifrån. Ingen friktion och inget mekaniskt slitage på din utrustning.
- Standardmått för panelmontage — Med ett utskärningsmått på 76×39 mm passar den i de flesta befintliga instrumentpaneler utan behov av omfattande modifieringar.
Tekniska detaljer och prestanda
Hjärtat i denna varvräknare är en digital LED-modul med en svarsfrekvens på 100 Hz, vilket gör att den kan registrera snabba varvtalsförändringar utan fördröjning. Med ett mätområde på 5–9999 RPM är den lika lämplig för långsamma kraftuttag (PTO) som för högvarviga elmotorer.
NPN Hall-sensorn känner av magnetens passage utan fysisk kontakt på ett avstånd mellan 1 och 10 mm. Den medföljande kabeln på 1 meter ger god flexibilitet vid montering, och med ett driftstemperaturområde på –10°C till +60°C klarar den både kalla vinterdagar på fältet och varma sommardagar i verkstaden.
| Parameter | Värde / Detalj |
|---|---|
| Displaytyp | Blå LED, 0,56 tums siffror |
| Matningsspänning | DC 8V – 24V (kompatibel med 12V/24V) |
| Mätområde | 5 – 9999 RPM |
| Precision | ±2 RPM under 5000 RPM / ±3 RPM över 5000 RPM |
| Uppdateringsfrekvens | >3 gånger / sekund |
| Svarsfrekvens | 100 Hz |

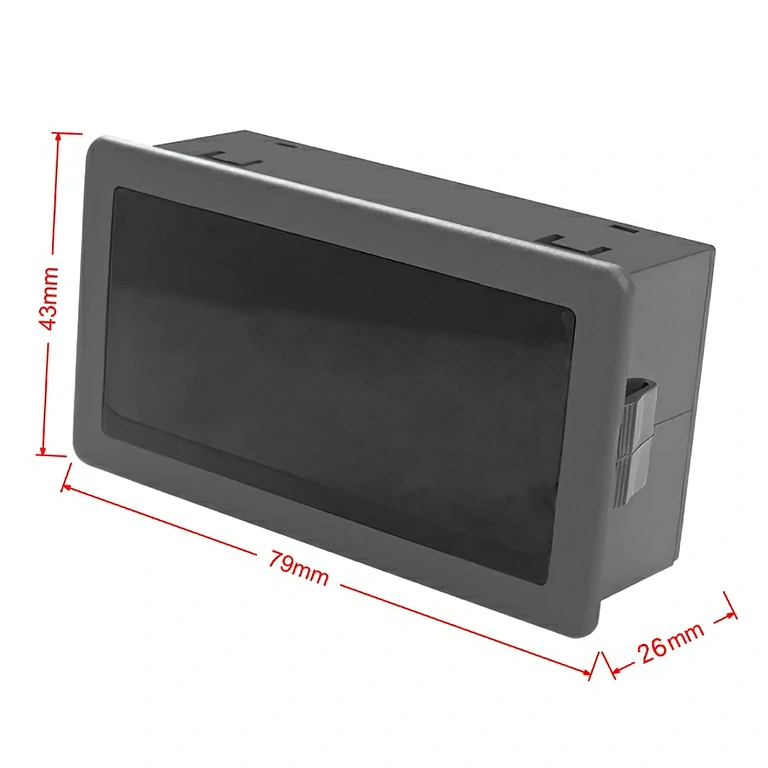

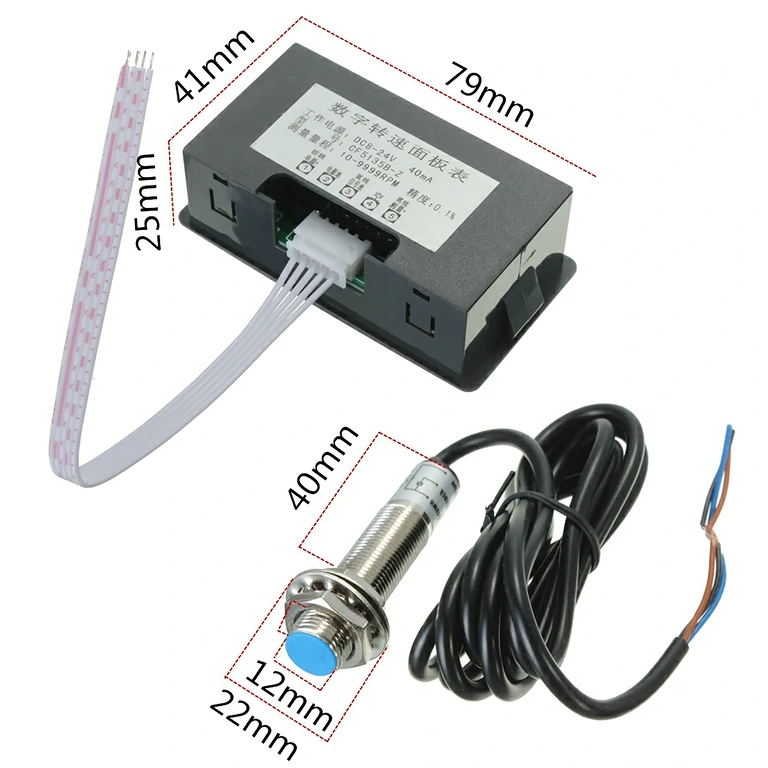

| Enhetens mått | 79 × 42 × 25 mm |
| Utskärningsmått | 76 × 39 mm |
| Sensortyp | NPN Hall-sensor med magnetisk detektering |
| Detekteringsavstånd | 1 mm – 10 mm |
| Utström sensor | 20 mA |
| Driftstemperatur | –10°C till +60°C |
| Sensormått | 60 × 10 mm, 1 m kabel |
| Magnet ingår | 10 × 2 mm |
Installationsguide
- Montera magneten (10×2 mm) på den roterande axeln (t.ex. PTO-axel, motoraxel eller svänghjul) med hjälp av epoxilim eller mekaniskt fäste.
- Placera NPN Hall-sensorn på en fast yta, 1–10 mm från magneten. Rekommenderat avstånd för optimal stabilitet är 3–5 mm.

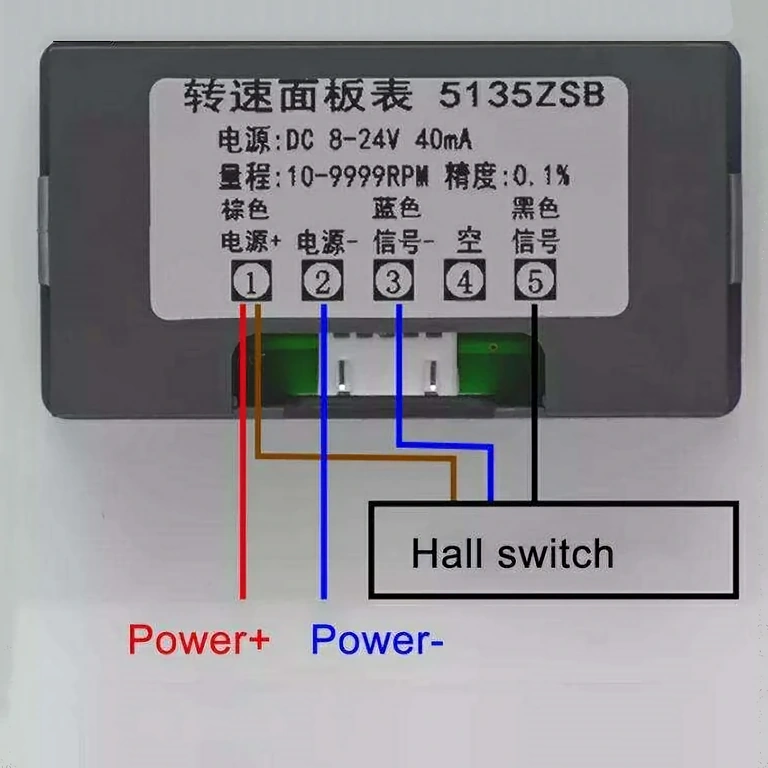

- Koppla in varvräknaren: Röd kabel till (+) DC 8V–24V, svart kabel till jord (–), gul/signalkabel till sensorns utgång.
- Koppla in Hall-sensorn: Brun kabel till (+) matning, blå kabel till jord (–), svart kabel till varvräknarens signalingång.
- Starta systemet — LED-displayen tänds och visar varvtalet så snart magneten passerar sensorn.
- Kalibrering (vid behov): Om utrustningen har flera magneter på samma axel, justera inställningen för antal impulser per varv enligt din specifika konfiguration.

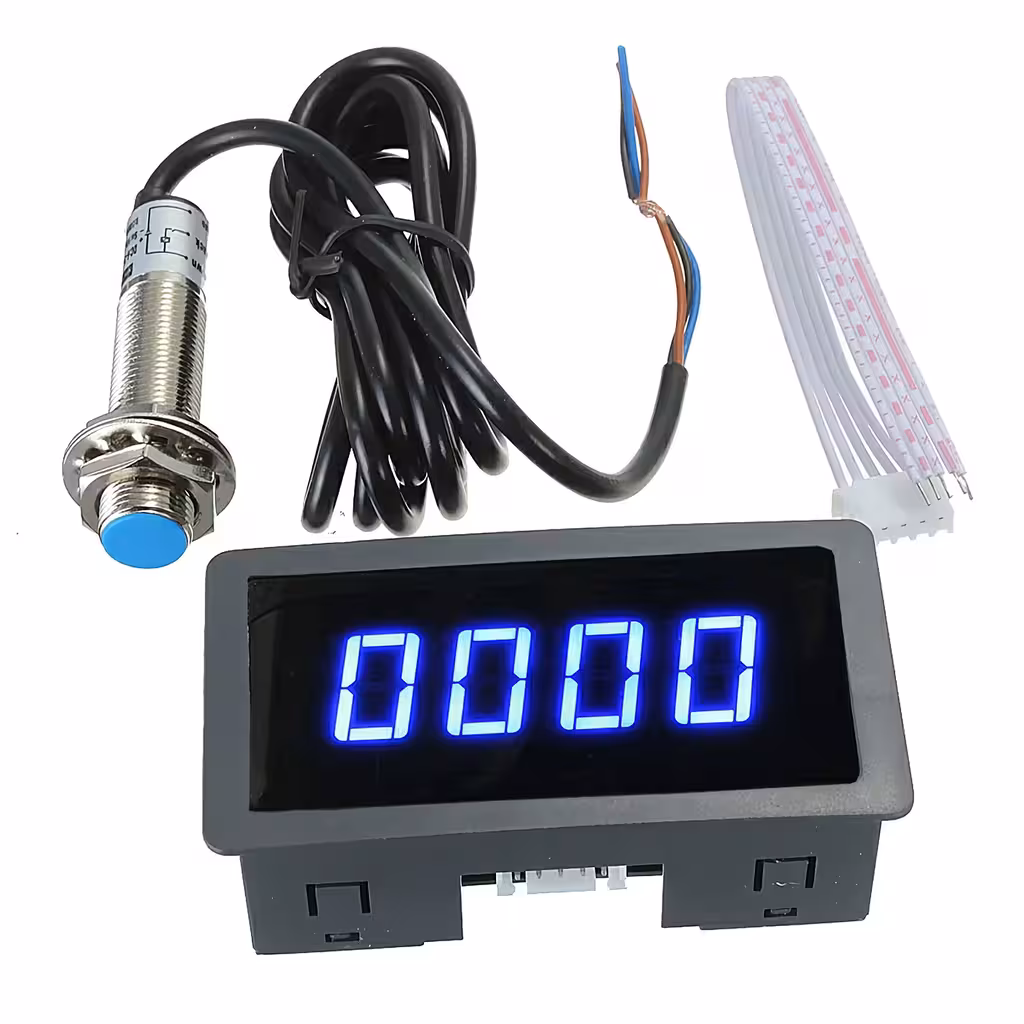

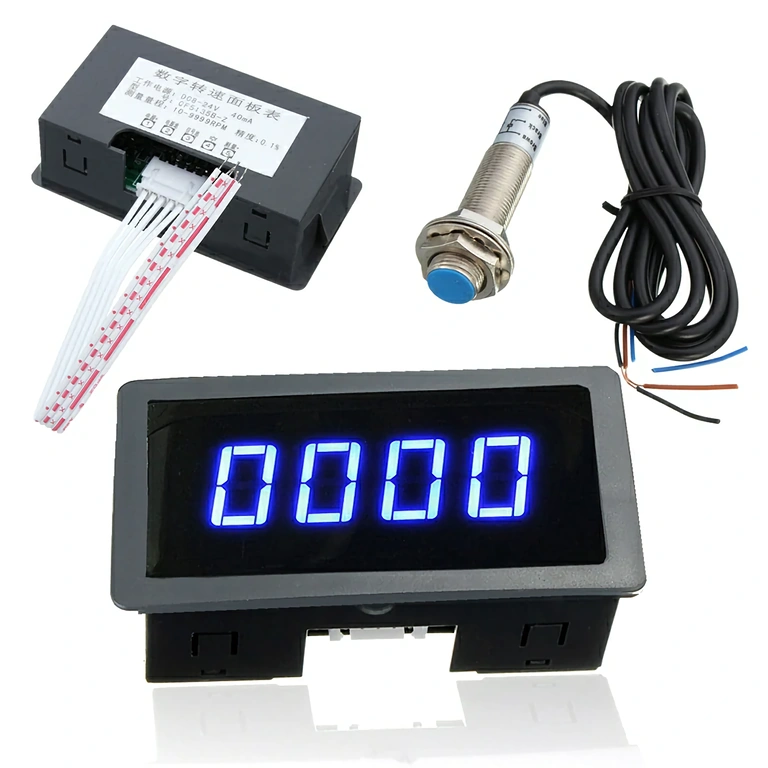

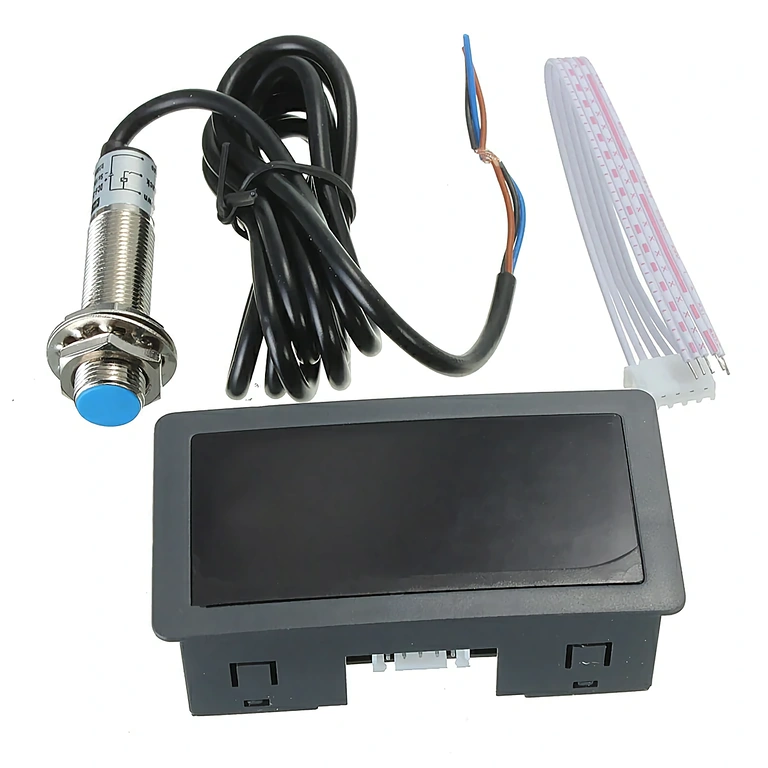

Paketet innehåller
- 1 x Digital LED-varvräknare (79×42×25 mm)
- 1 x NPN Hall-sensor (60×10 mm, 1 m kabel)
- 1 x Magnet (10×2 mm)
Vanliga frågor
Fungerar den på fordon med 24V-system?
Ja, varvräknaren stöder alla spänningar mellan DC 8V och 24V, vilket gör den perfekt för både 12V-traktorer och 24V-maskiner.
Behöver jag köpa till sensor eller magnet separat?
Nej, paketet är komplett med både NPN Hall-sensor och magnet. Allt du behöver för installationen medföljer.
Hur exakt är den vid 540 RPM?
Vid varvtal under 5000 RPM är precisionen ±2 RPM. Vid 540 RPM är felmarginalen alltså maximalt 2 varv per minut, vilket är mer än tillräckligt för noggrann övervakning av PTO-axlar.
Kan den användas på svarvar eller kompressorer?
Ja, den fungerar utmärkt på all utrustning med roterande axlar inom intervallet 5–9999 RPM, såsom svarvar, fräsar, elmotorer, kompressorer, generatorer och båtmotorer.
