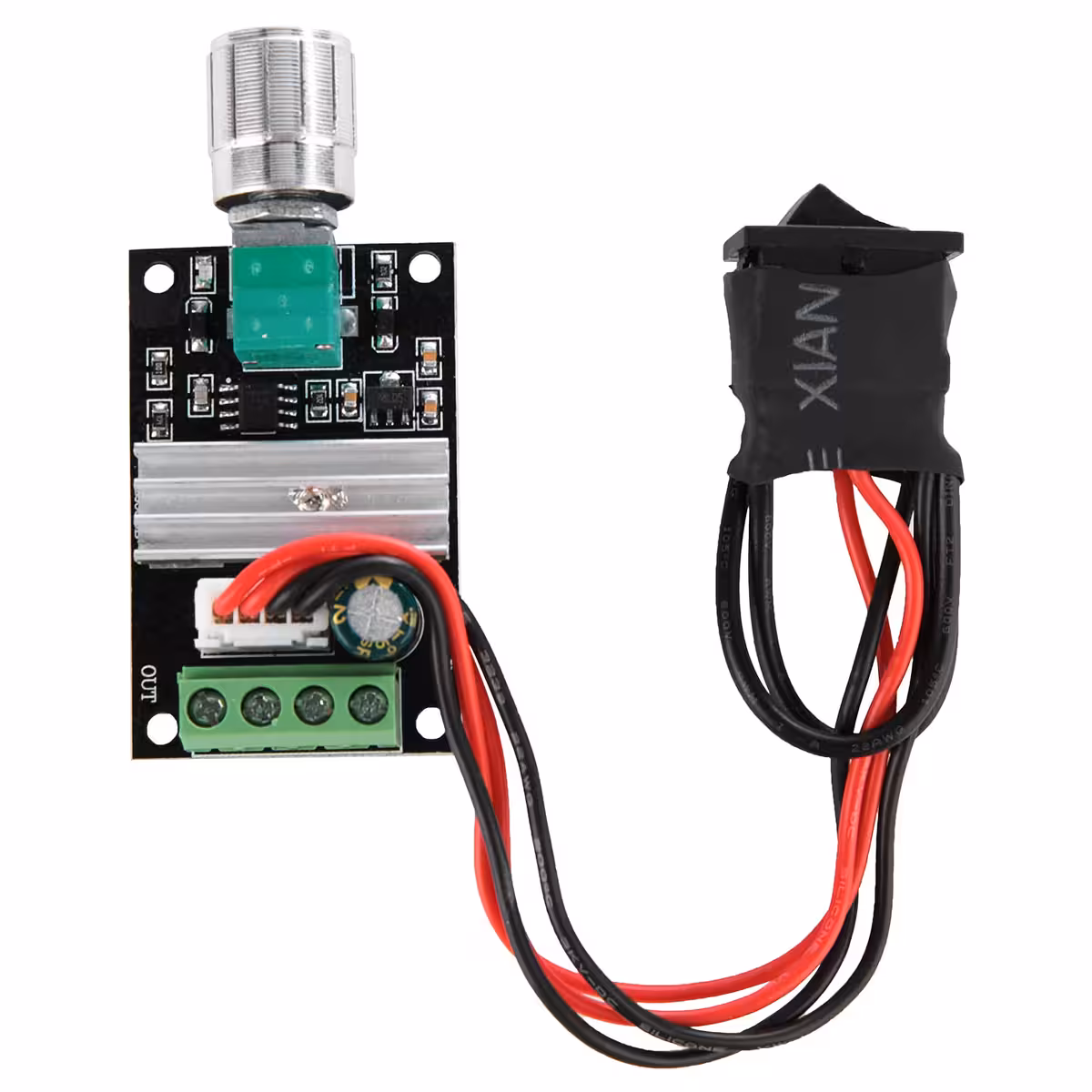

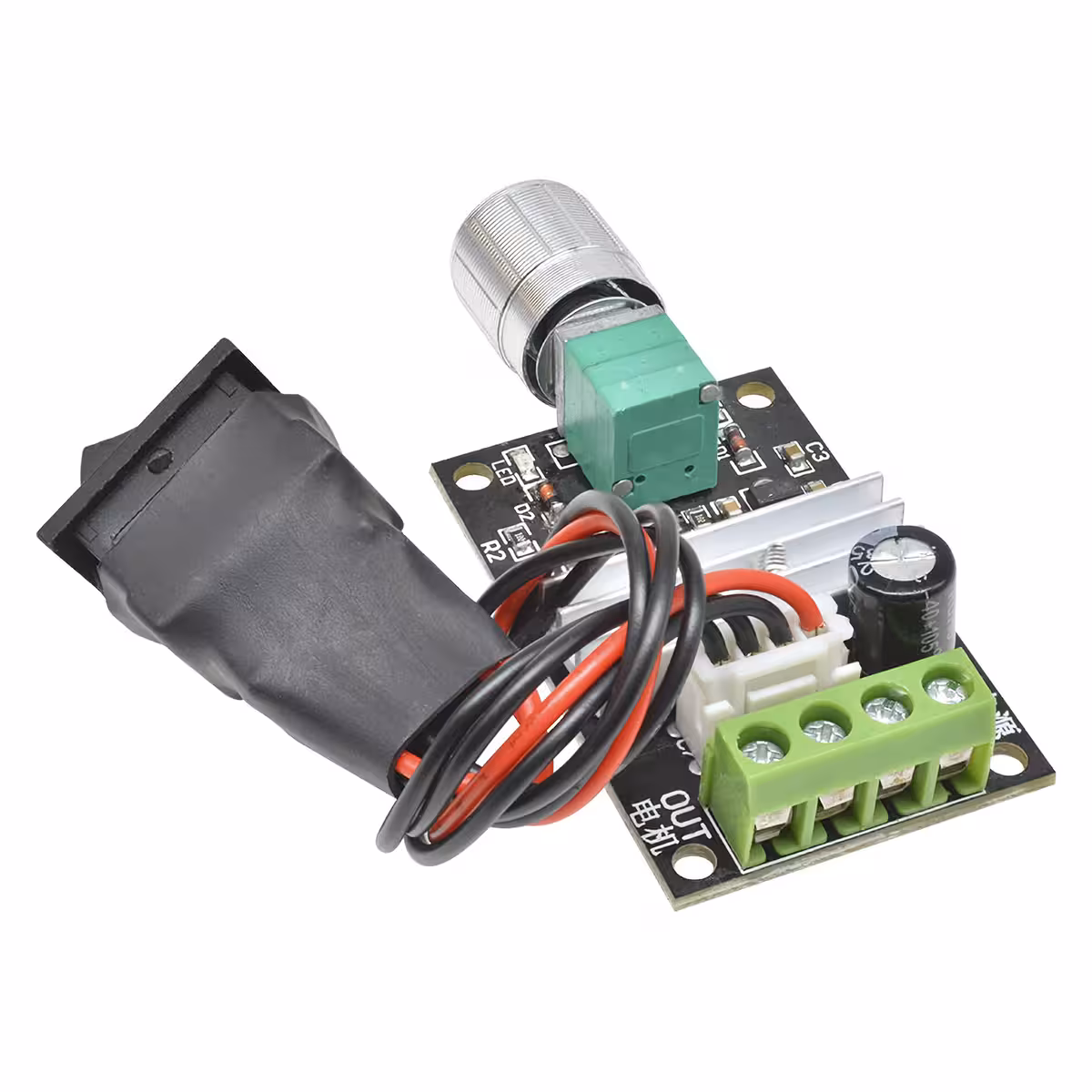

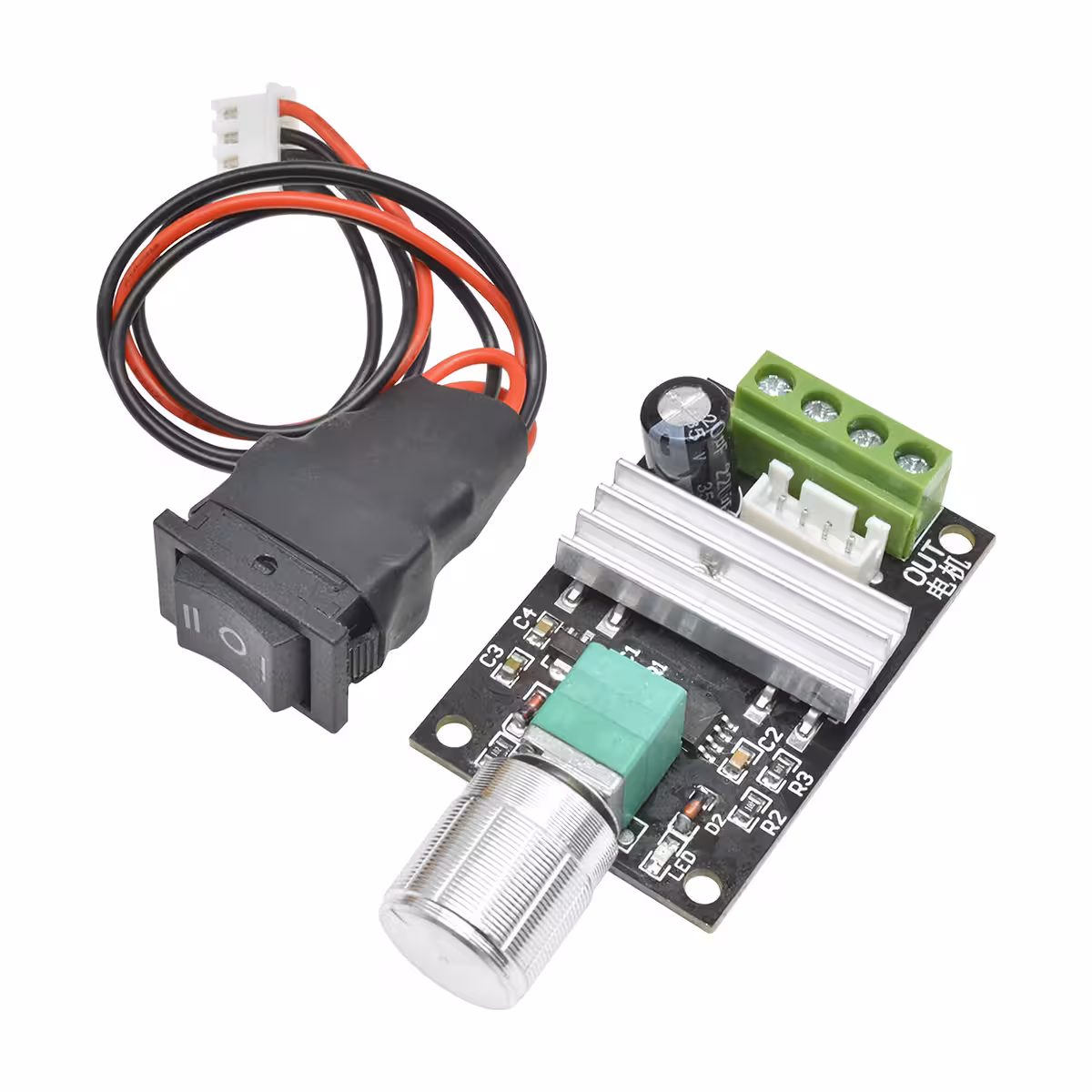

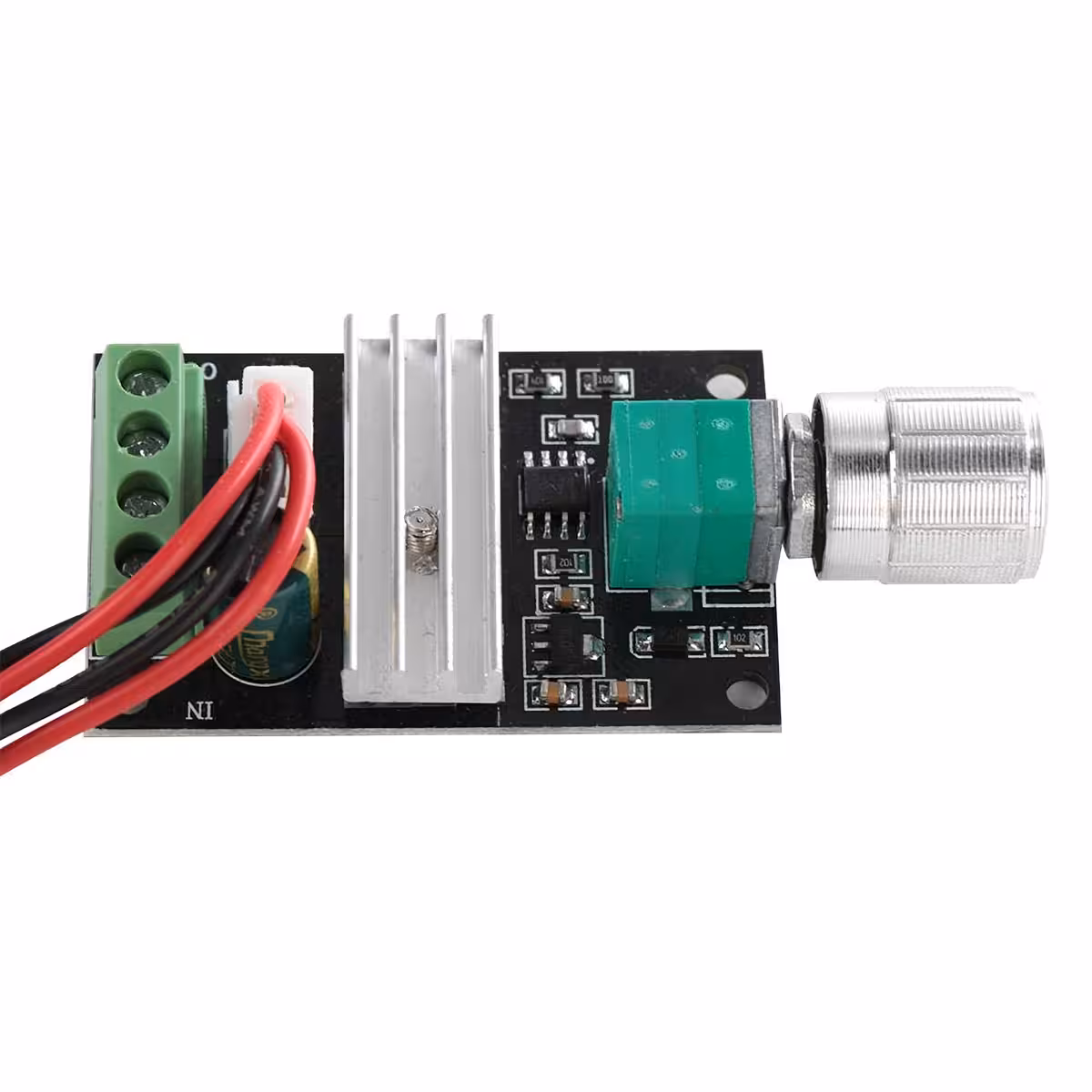

PWM-motorstyrning för DC-motor 6-24V 3A – full kontroll över hastighet och rotationsriktning
Har du en DC-motor och vill ha exakt kontroll över varvtalet – från stillastående till full fart – utan att behöva krångla med externa motstånd, reläer eller extra moduler? Denna PWM-motorstyrning gör jobbet åt dig: du får en mjuk, steglös reglering mellan 0–100 % och kan enkelt växla rotationsriktning med en inbyggd knapp. Allt är samlat i en kompakt och lättinstallerad modul.
Observera: Max inspänning är 28V DC. För säker drift bör motorns strömförbrukning inte överstiga 3A.
Varför välja denna modell? (Fördelar):
- Steglös hastighetsreglering — den vridbara potentiometern ger en mjuk och jämn kontroll från 0 % till 100 %, utan ryck eller vibrationer vid låga varvtal.

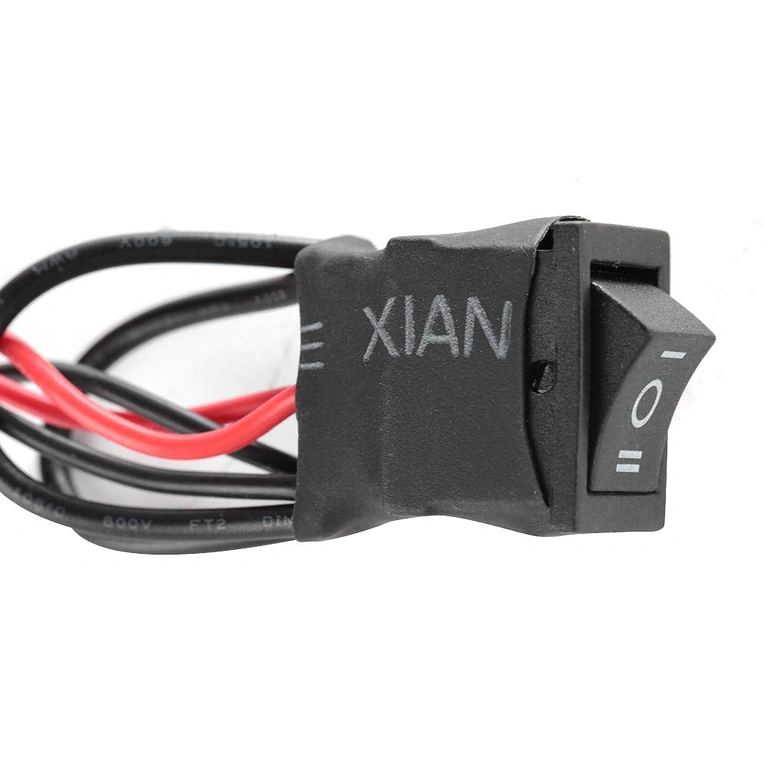

- Inbyggd fram/back-funktion — växla rotationsriktning direkt via knappen, utan behov av omkoppling eller extra komponenter.
- Bred kompatibilitet — fungerar med alla DC-strömkällor mellan 6V och 28V, såsom batterier, nätadaptrar eller labbaggregat.
- Hög energieffektivitet — tack vare PWM-teknik minimeras värmeutvecklingen jämfört med traditionella resistiva metoder, vilket gör att motorn håller sig svalare.
- Enkel integration — kompakt format och tydliga anslutningsplintar gör den idealisk för både fristående projekt och som komplement till Arduino eller Raspberry Pi.
Detaljer och prestanda
Till skillnad från en enkel reostat slösar PWM-modulering inte energi genom värme. Istället justeras pulslängden i strömmen, vilket ger motorn exakt den effekt den behöver. Arbetsfrekvensen är optimerad för att eliminera störande elektromagnetiskt brus vid låga varvtal, vilket är en stor fördel i tysta miljöer. Omkopplaren för riktning styr en dedikerad krets för polaritetsväxling – du kan ändra riktning under drift, men vi rekommenderar att du sänker hastigheten först för att förlänga motorns livslängd.
| Parameter | Värde / Detalj |
|---|---|

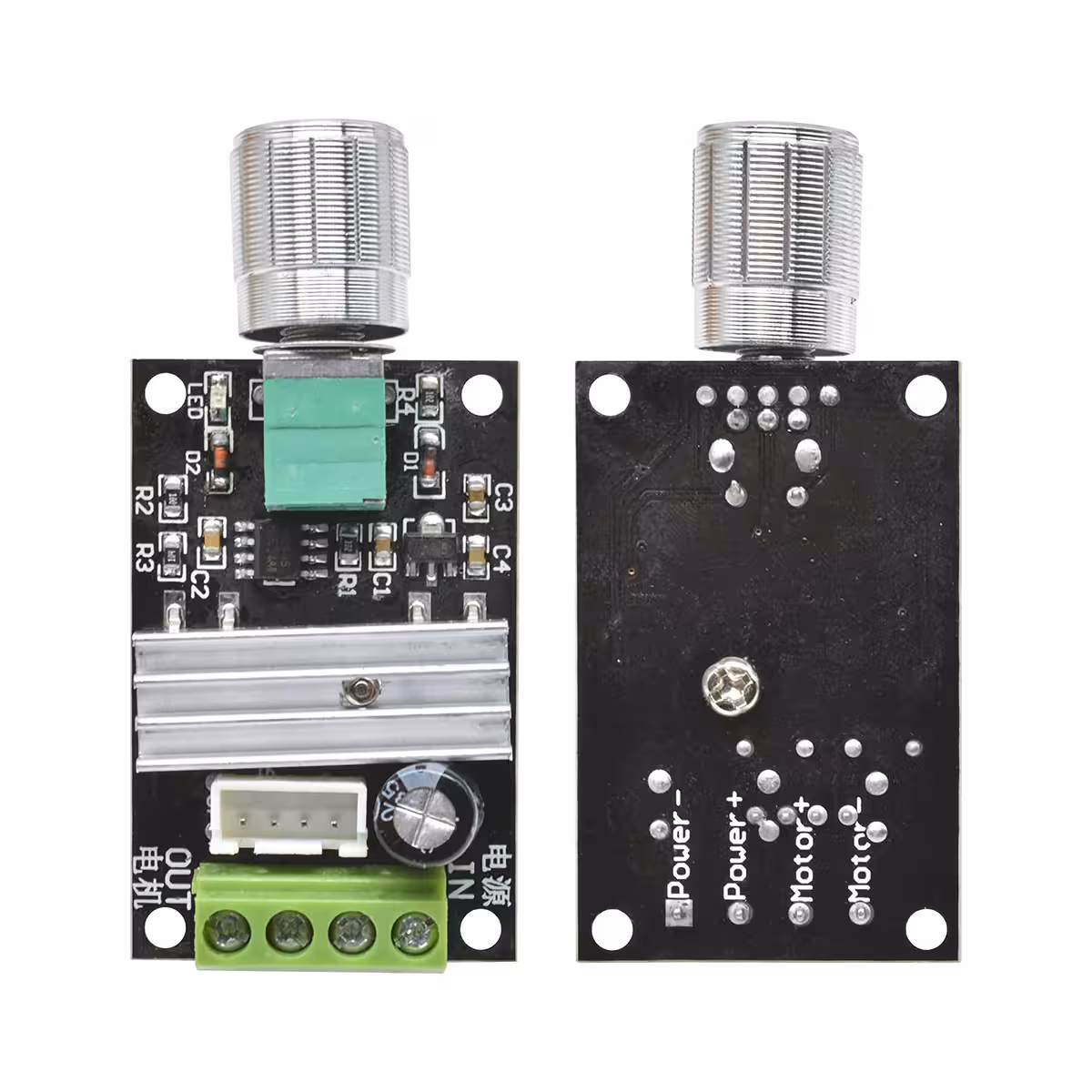

| Inspänning | DC 6V – 28V (rekommenderat 6V, 12V, 24V) |
| Max strömstyrka | 3A |
| Regleringstyp | PWM (Pulse Width Modulation) |
| Hastighetsintervall | 0 % – 100 % |
| Rotationsriktning | Dedikerad fram/back-knapp |
| Reglage | Vridbar potentiometer |
| Motorkompatibilitet | DC-motorer 6V, 12V, 24V |
| Typiska användningsområden | DIY, automation, robotik, fläktstyrning, transportband |
Användarinstruktioner

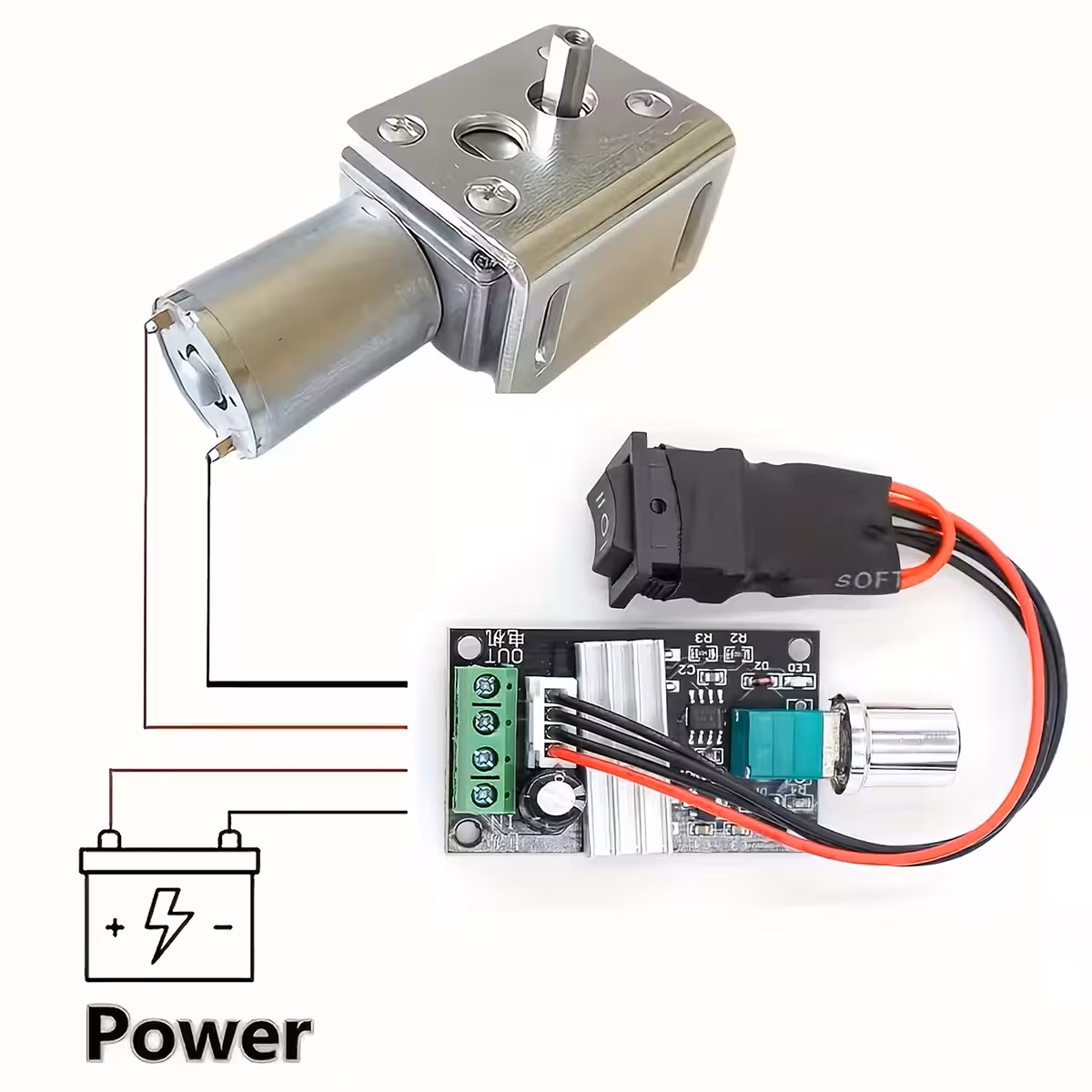

- Anslut din DC-strömkälla (6V–28V) till ingångsplintarna (+ och –) på kontrollern.
- Anslut DC-motorn till utgångsplintarna.
- Slå på strömmen – motorn startar enligt den hastighet som ställts in på potentiometern.

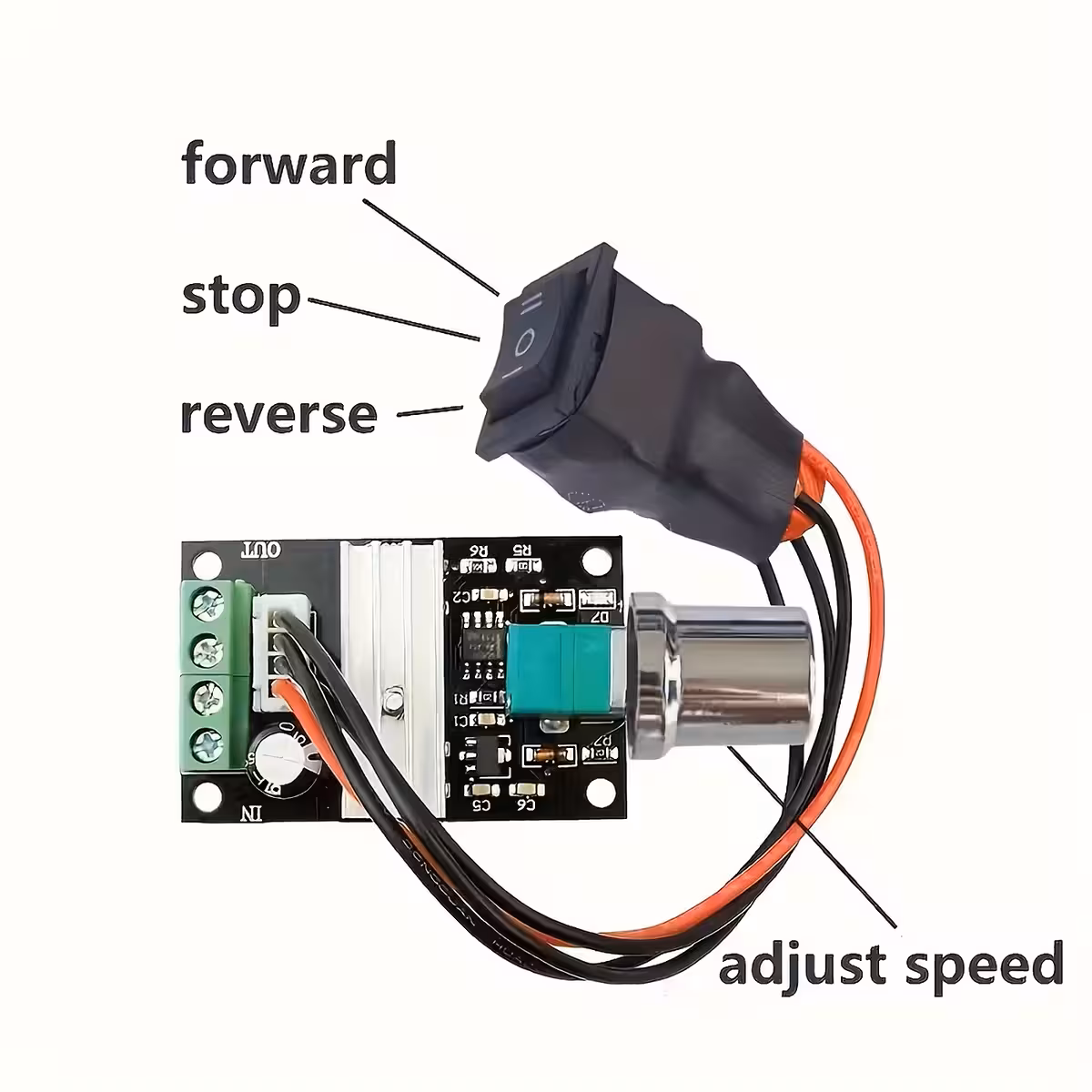

- Vrid potentiometern medurs för att öka hastigheten, och moturs för att sänka den.
- Tryck på riktningsknappen för att ändra rotationsriktning. Rekommendation: sänk hastigheten till ett minimum innan du växlar riktning.
- Säkerställ att motorn inte drar mer än 3A – tänk på att startströmmen ofta är högre än driftströmmen.
Innehåll i förpackningen

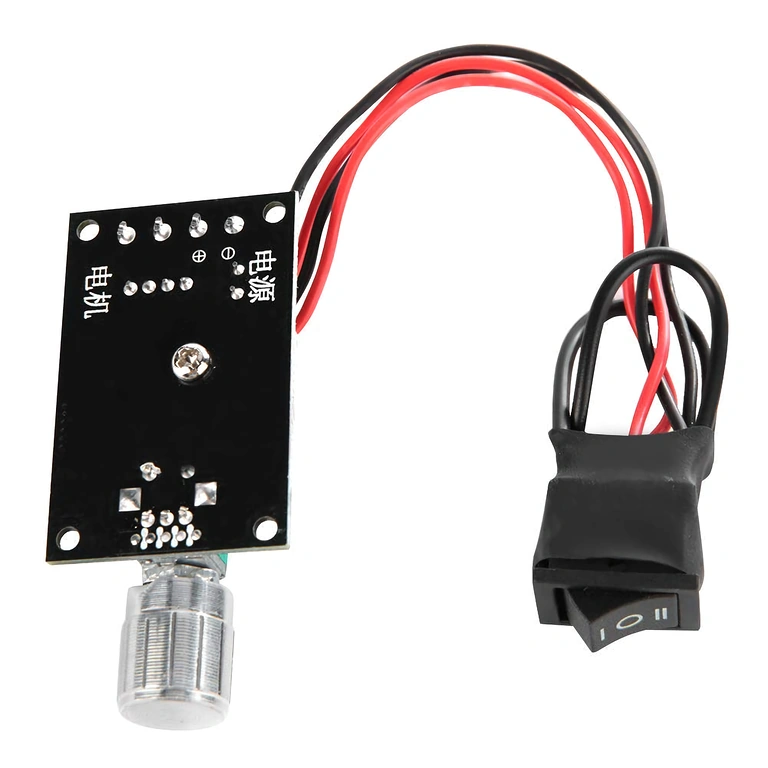

- 1x PWM-motorstyrning för DC-motor 6-24V 3A med fram/back-knapp och potentiometer
Vanliga frågor
Fungerar den med en vanlig 12V-adapter för router eller laptop?
Ja, alla stabiliserade 12V DC-strömkällor fungerar utmärkt. Se bara till att nätadaptern klarar av den strömstyrka som motorn kräver, annars kan adaptern överbelastas.
Kan jag använda denna för en 5V-motor?
Det rekommenderas inte. Minsta inspänning är 6V. Under denna gräns blir driften instabil och det finns risk för att komponenten tar skada.
Kan jag ändra rotationsriktning medan motorn är igång?
Ja, knappen fungerar under drift. För att skona både motor och kontrollenhet bör du dock sänka hastigheten till ett minimum innan du trycker på knappen.
Behövs Arduino eller annan mikrokontroller för att den ska fungera?
Nej, den fungerar helt fristående. Potentiometern och knappen är allt du behöver. Om du vill integrera den med Arduino eller Raspberry Pi kan den användas som ett externt effektsteg för motorer som kräver mer ström än vad mikrokontrollerns pinnar kan leverera.
