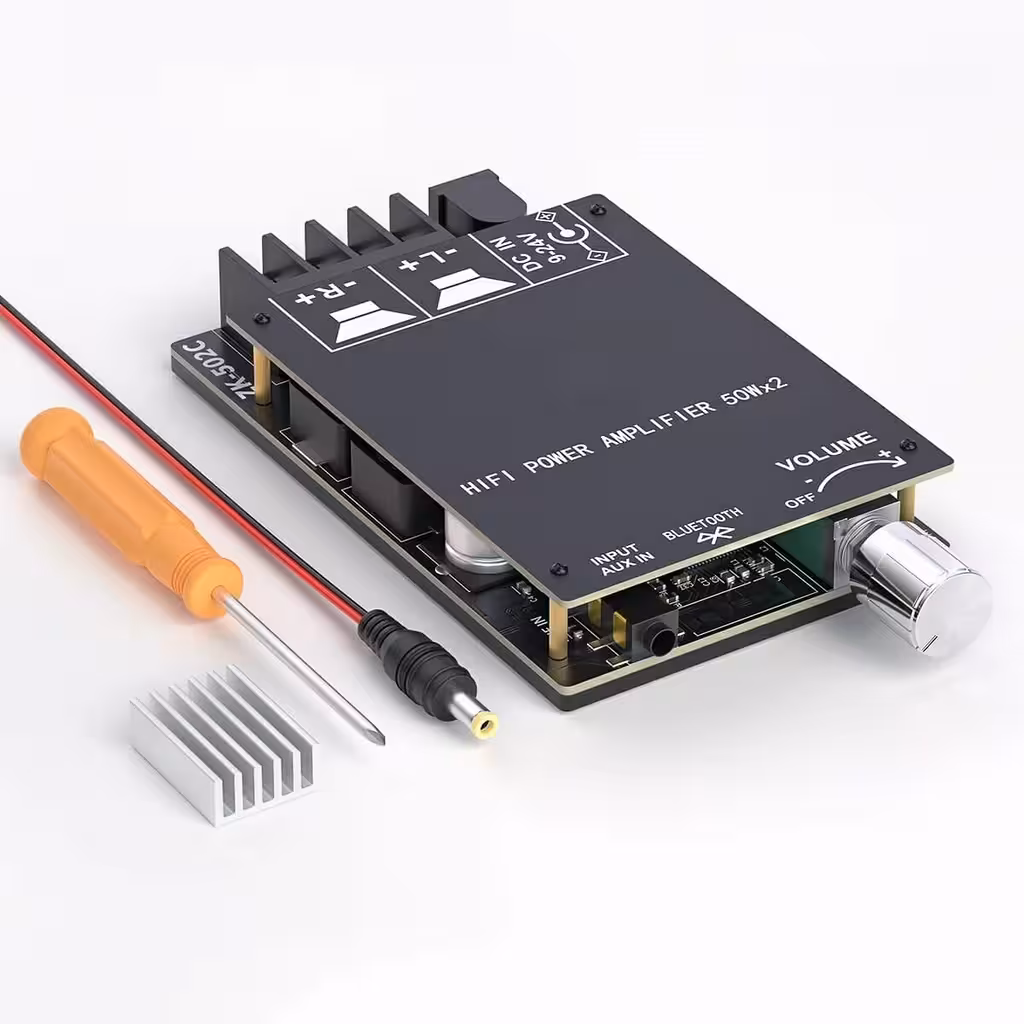

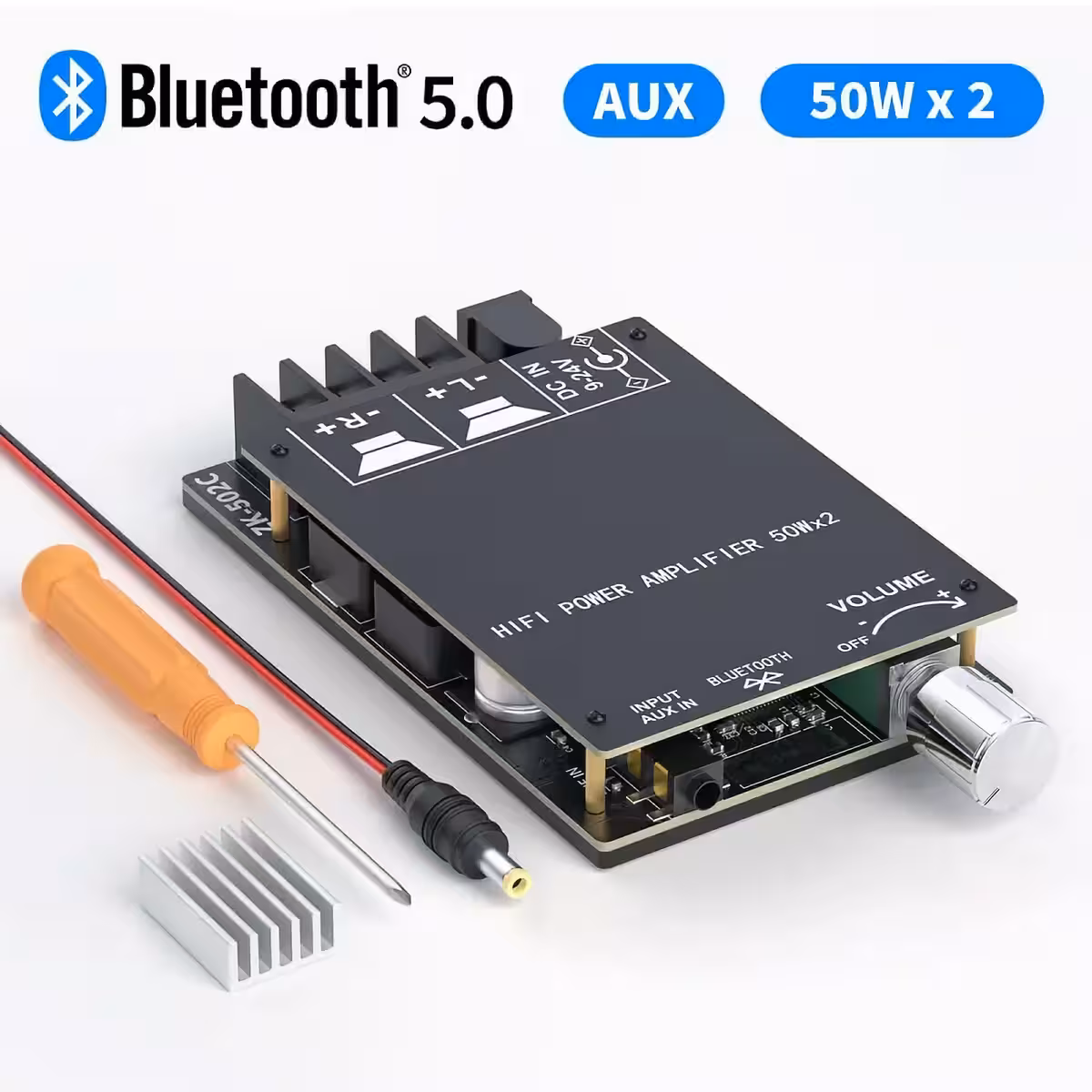

TPA3116D2 Stereoförstärkarmodul – 2x50W Bluetooth 5.0 för dina DIY-ljudprojekt
Vill du bygga en egen Bluetooth-högtalare eller ge nytt liv åt gamla passiva högtalare? Med det kraftfulla TPA3116D2-chippet från Texas Instruments och Bluetooth 5.0 får du allt du behöver i en kompakt modul: rejäl uteffekt, kristallklart ljud och en stabil trådlös anslutning. En smidig lösning utan krångel.
Notera: Maximal uteffekt på 2x50W kräver en strömförsörjning på 24V / minst 3A. Vid hög belastning rekommenderas montering av en kylfläns på chippet.
Varför välja denna modell? (Fördelar):
- Distorsion under 0.1% (THD) — ljudet förblir troget källan även vid hög volym, utan brus eller oönskad färgning.
- Bluetooth 5.0 med 15m räckvidd — rör dig fritt i rummet utan att tappa anslutningen från din telefon eller laptop.
- Dubbla ljudingångar — växla smidigt mellan Bluetooth och 3.5mm-jack utan adaptrar; kabelanslutning prioriteras automatiskt.
- Klass D-effektivitet över 87% — genererar betydligt mindre värme än traditionella Klass AB-förstärkare, vilket ger längre livslängd.
- Kompatibel med 4–8Ω / 50–200W högtalare — fungerar utmärkt med de flesta passiva DIY- eller kommersiella högtalare.
- Potentiometer med inbyggd strömbrytare — kontrollera volym och strömav/på med ett och samma vred.
- PWM upp till 1.2 MHz — hög switchfrekvens eliminerar hörbara störningar och förenklar utgångsfiltreringen.
Detaljer och prestanda
TPA3116D2-chippet arbetar i Klass D med en arkitektur som konverterar över 87% av energin direkt till ljud istället för spillvärme. Med en PWM-modulationsfrekvens på upp till 1.2 MHz hålls störningar borta från det hörbara spektrumet. Resultatet är ett dynamiskt och klart ljud fritt från artefakter.

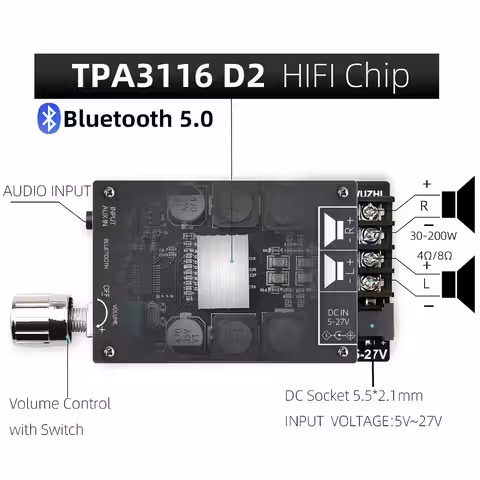

Bluetooth 5.0-anslutningen bibehåller en stabil koppling på upp till 15 meters avstånd utan märkbar fördröjning. Föredrar du kabel? Använd 3.5mm-jacket, så växlar modulen automatiskt. Strömförsörjningen sker via en standard 5.5×2.1mm DC-kontakt, vilket gör den kompatibel med de flesta nätadaptrar.

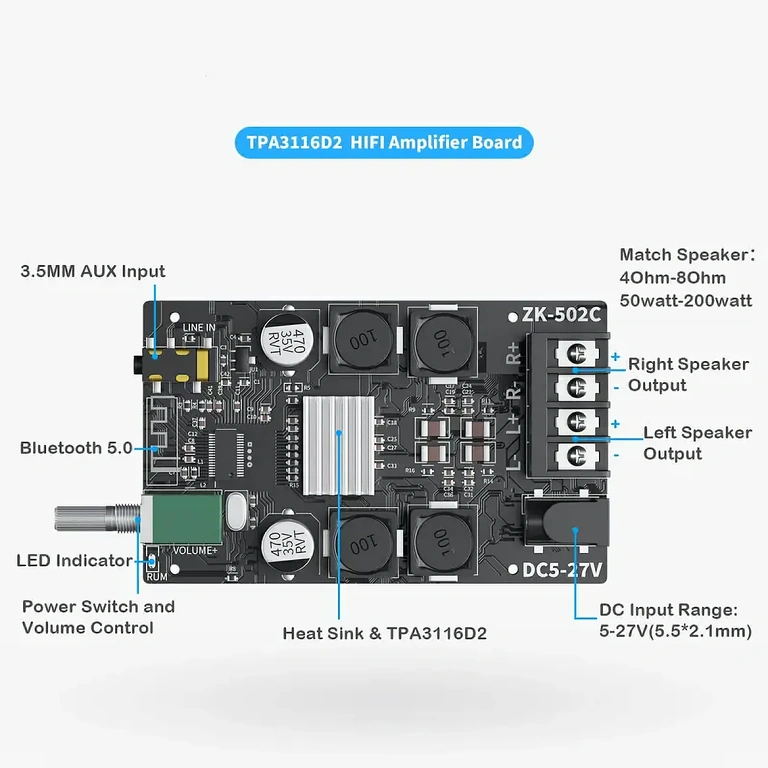

| Parameter | Värde / Detalj |
|---|---|
| Förstärkarchip | TPA3116D2 (Texas Instruments) |
| Förstärkarklass | Klass D |
| Uteffekt | 2x50W (Stereo) |
| Total harmonisk distorsion (THD) | Under 0.1% |
| Högtalarimpedans | 4 – 8 Ohm |
| Kompatibel högtalareffekt | 50W – 200W |
| Bluetooth-version | 5.0 |
| Bluetooth-räckvidd | Upp till 15 meter |
| Ljudingångar | Bluetooth 5.0 + 3.5mm jack |
| Volymkontroll | Potentiometer med integrerad strömbrytare |
| PWM-frekvens | Upp till 1.2 MHz |
| Inspänning | 18V – 24V DC |
| Rekommenderad strömstyrka | Över 3A |
| Strömkontakt | 5.5×2.1mm DC-plugg |

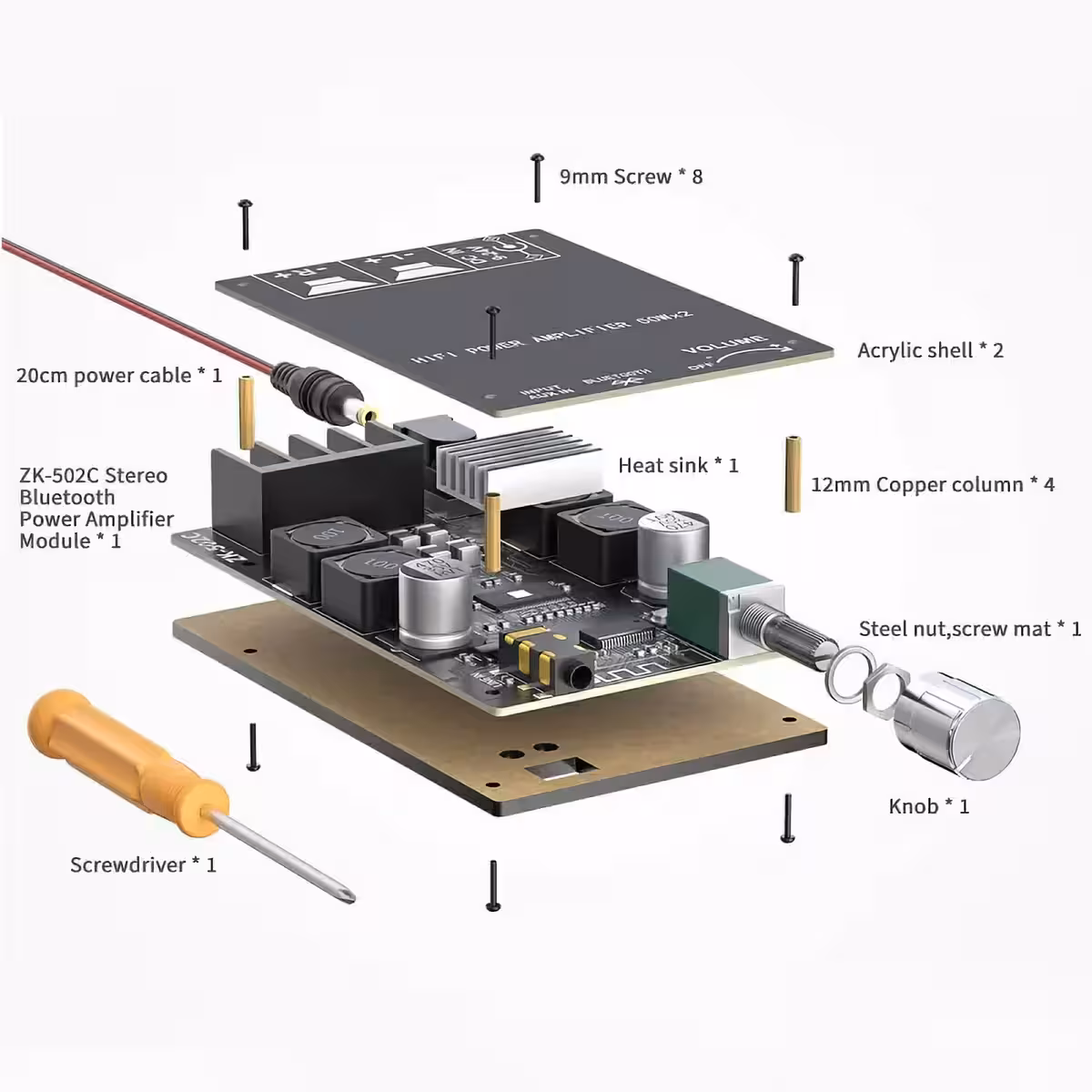

Paketets innehåll
- 1x Bluetooth stereoförstärkarmodul 2x50W TPA3116D2
Vanliga frågor
Vilka högtalare kan jag ansluta?
Alla passiva högtalare med en impedans mellan 4 och 8 Ohm och en effekttålighet på 50W–200W. Modulen fungerar inte med aktiva högtalare eller hörlurar.
Vilken strömförsörjning behöver jag?
En stabiliserad DC-strömkälla på 18V–24V med minst 3A. För maximal effekt rekommenderas 24V/5A. Kontakten är en standard 5.5×2.1mm DC-plugg.
Kan jag använda Bluetooth och 3.5mm-jack samtidigt?
Nej. Modulen hanterar en ljudkälla åt gången. När du ansluter en kabel i 3.5mm-jacket prioriteras denna automatiskt framför Bluetooth.
Behöver jag en kylfläns?
Vid normal volym fungerar modulen utan kylfläns. Om du planerar att köra på hög effekt under längre tid rekommenderar vi att du monterar en kylfläns i aluminium på TPA3116D2-chippet för att förlänga livslängden och undvika termisk nedstängning.
Passar den för DIY-projekt?
Ja, den är designad specifikt för detta. Oavsett om du bygger ett hemmaljudsystem, bärbara Bluetooth-högtalare eller egna förstärkarstationer, gör den kompakta storleken och de dubbla ingångarna den perfekt för alla typer av DIY-ljudprojekt.
