Beröringsfri IR-sensor – tänd, släck och dimra utan att röra vid något
Har du händerna fulla i köket, är du smutsig om händerna i verkstaden eller vill du bara ha en mer hygienisk lösning i badrummet? Ibland är en vanlig strömbrytare opraktisk. Med denna smarta IR-sensor räcker det med en enkel handrörelse 3–8 cm från sensorn för att tända, släcka eller justera ljusstyrkan på din LED-belysning.

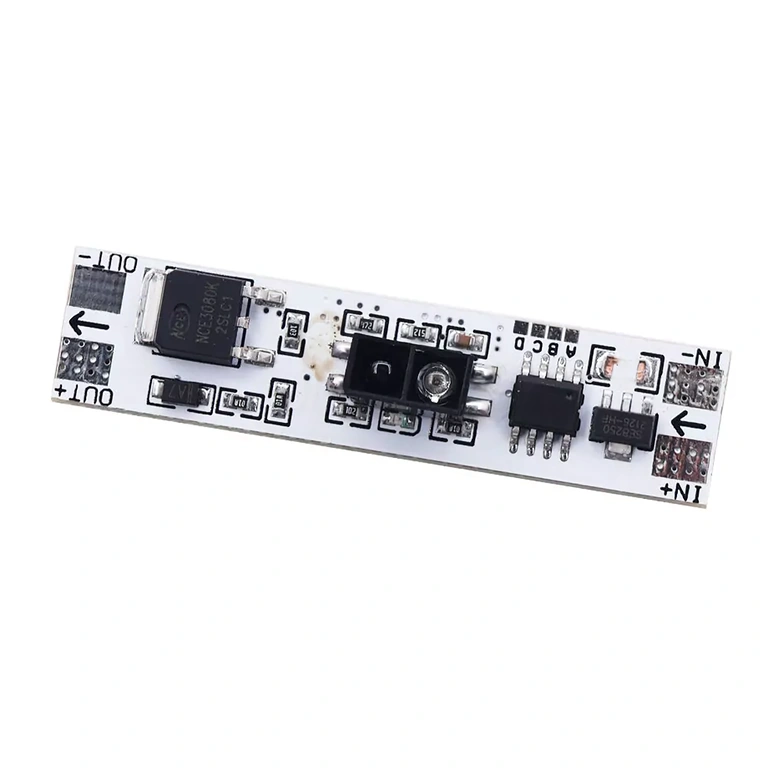

Notera: Som standard är modulen inställd på ON/OFF-läge. Avancerade funktioner som dimmer och mjukstart (fade in/out) aktiveras genom att löda ihop stiften A, B, C eller D på kretskortet enligt instruktionerna nedan.
Varför välja denna modell? (Fördelar):
- Hygienisk och smidig — känner av handrörelser på 3–8 cm avstånd, vilket eliminerar fingeravtryck och behovet av fysisk kontakt.
- Kombinerad ON/OFF och dimmer — en snabb rörelse tänder/släcker, en längre rörelse dimrar ljuset steglöst.
- Kompatibel med 5V, 12V och 24V DC — fungerar med de flesta LED-installationer utan behov av extra adaptrar.
- Klarar upp till 3A / 36W — tillräckligt för 2–3 meter tät LED-list eller spotlights.
- Valbar fade in / fade out — ger en mjuk och behaglig övergång när ljuset tänds eller släcks.
- Kompakt design (50 × 12 × 7,9 mm) — enkel att dölja bakom paneler, i skåpsprofiler eller under speglar.
- Plug-and-play — redo att användas direkt i ON/OFF-läge utan krånglig konfiguration.
Detaljer och prestanda
Den infraröda närhetssensorn reagerar blixtsnabbt på handrörelser och påverkas inte av vanligt omgivningsljus. Med PWM-utgång får du en jämn och flimmerfri dimring. Den inbyggda transistorn hanterar 3A kontinuerlig belastning, och det kalibrerade detektionsavståndet på 3–8 cm minimerar risken för oavsiktlig aktivering.
| Parameter | Värde / Detalj |
|---|---|
| Inspänning | 5V / 12V / 24V DC |
| Max strömstyrka | 3A |
| Max effekt | 36W |
| Sensortyp | Infraröd (IR) närhetssensor |

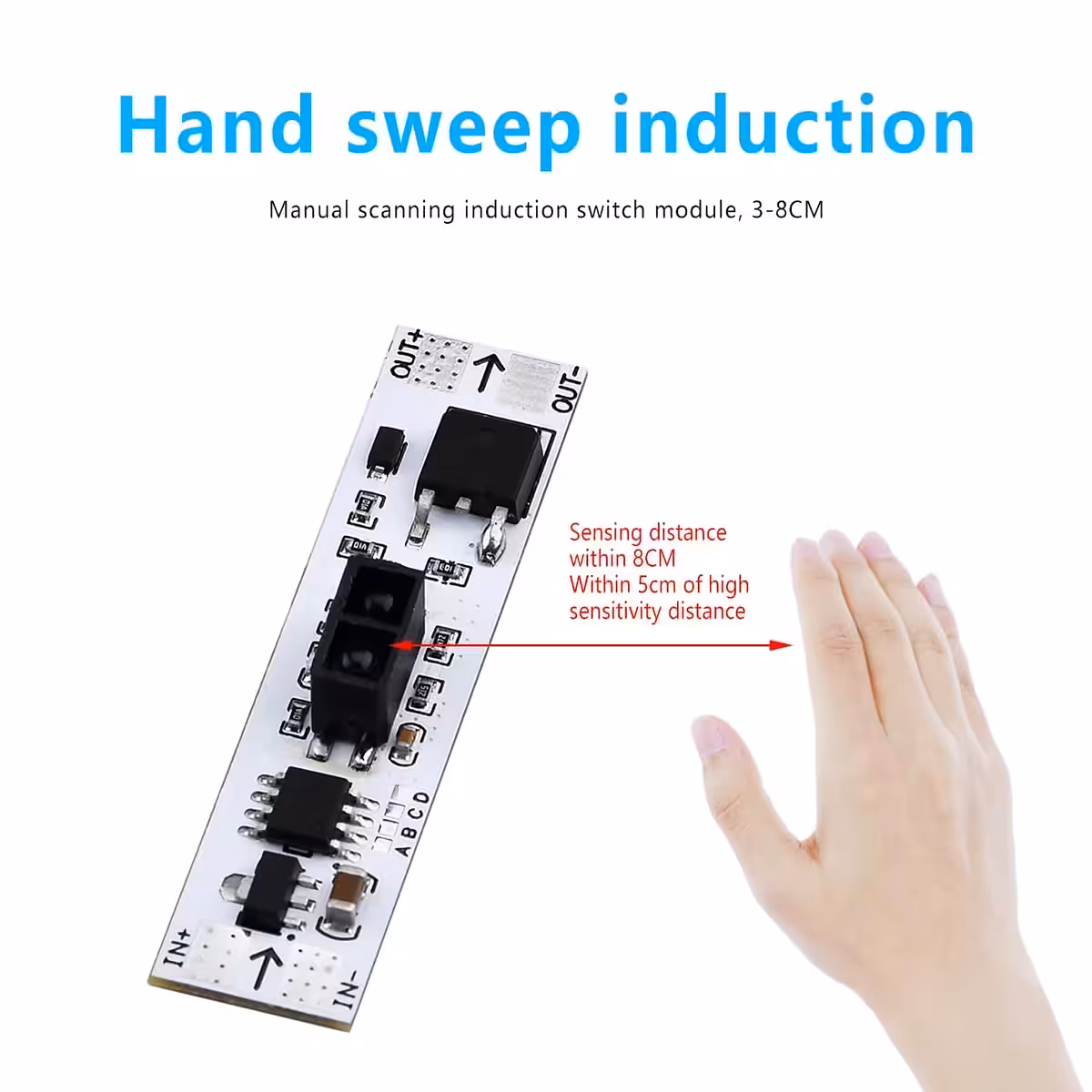

| Detektionsavstånd | 3 – 8 cm |
| Funktioner | ON/OFF, Dimmer (fade in/out) |
| Styrningsmetod | Handrörelse (beröringsfri) |
| Kompatibilitet | DC LED (lister, spotlights, moduler) |

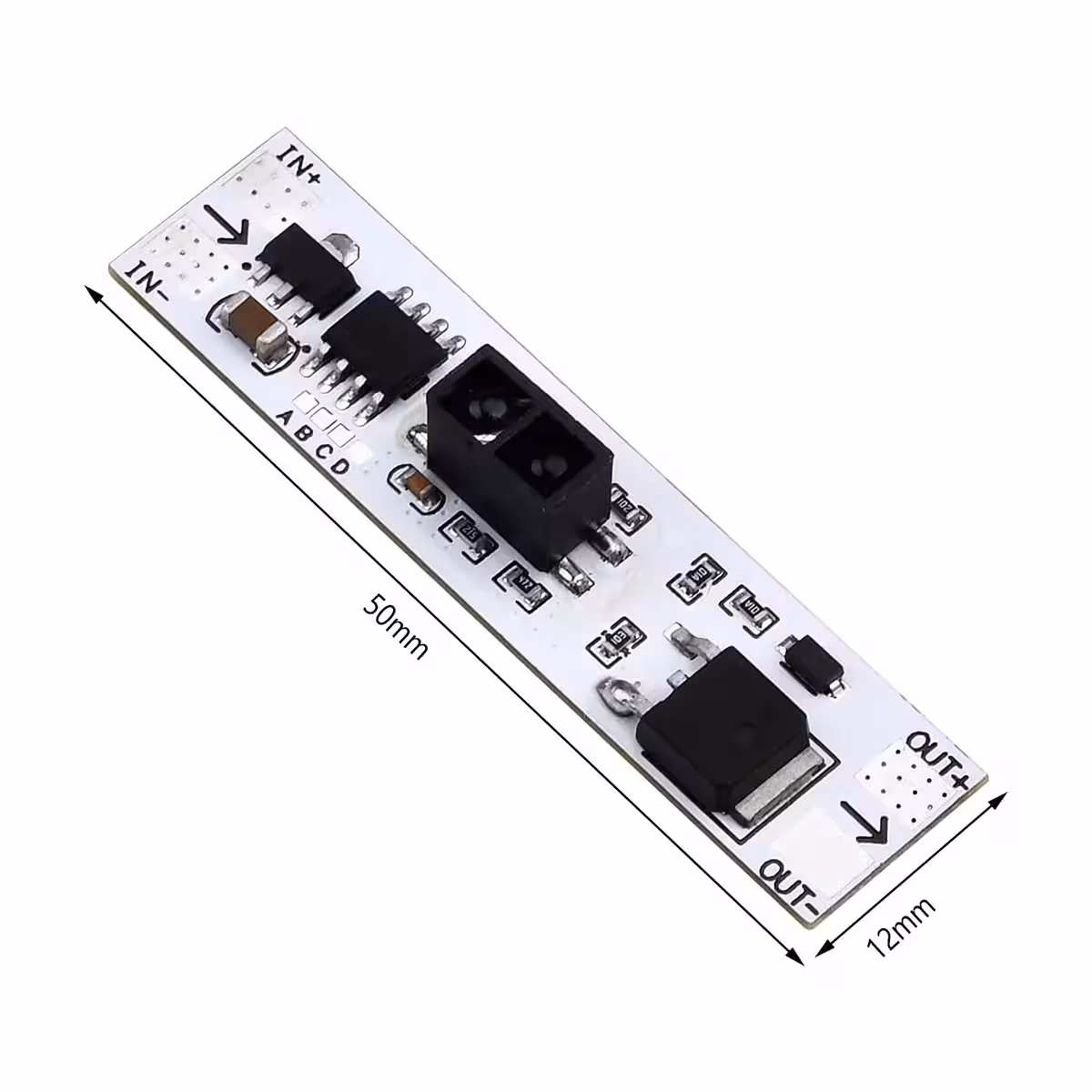

| Mått | 50 × 12 × 7,9 mm |
| Anslutning | Lödpunkter på kretskort |
Programmering och användning
- Standardläge (ON/OFF): Ingen modifiering krävs. En handrörelse tänder eller släcker ljuset direkt.

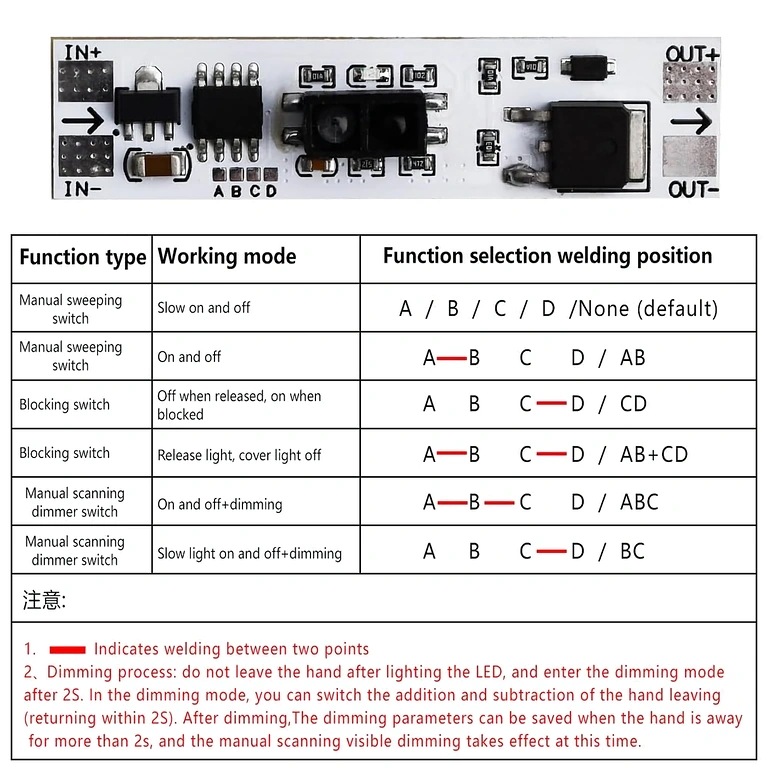

- Aktivera dimmer: Löd ihop stiften A och B på kretskortet. En snabb rörelse tänder/släcker, medan en kvarhållen hand dimrar ljuset upp eller ner.
- Aktivera Fade In / Fade Out: Löd ihop stiften C och D för mjuka övergångar vid av- och påslag.
- Avancerade kombinationer: Stiften A, B, C och D kan kombineras för anpassade scenarier.

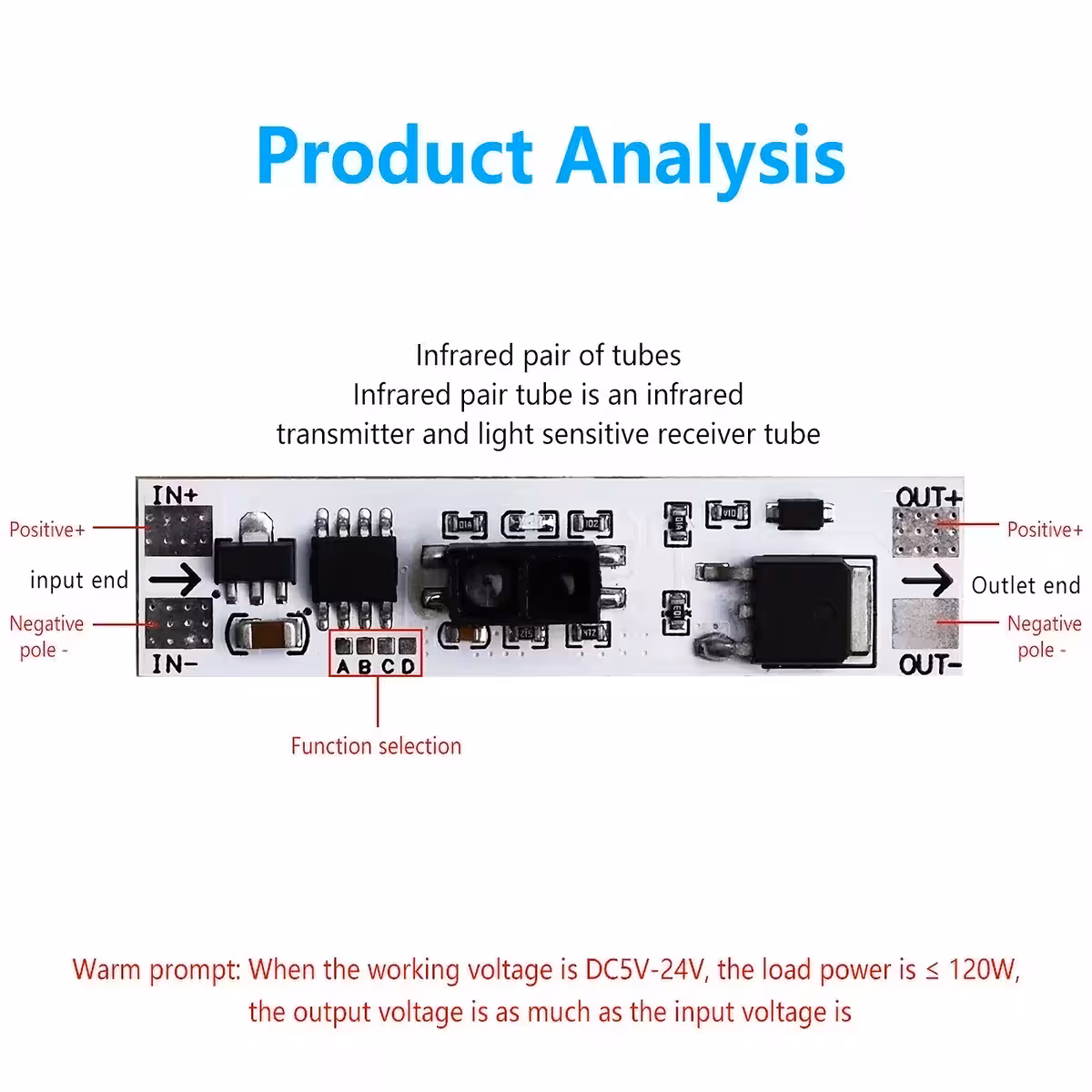

- Elektrisk anslutning: Anslut positiv matning (+) till VCC, minus (–) till GND, och OUT till LED-listens pluspol. Gemensam minus krävs.
- Test: Strömsätt modulen och för handen 3–8 cm från sensorn. Indikatorlampan på kortet bekräftar detektion.
Detta ingår
- 1 × Beröringsfri IR-sensor med dimmerfunktion
Vanliga frågor
Fungerar den med vanliga 12V LED-lister?
Ja, den är fullt kompatibel med monokroma 12V DC LED-lister. Se bara till att den totala belastningen inte överstiger 3A (max 36W vid 12V).
Aktiveras den av misstag om jag går förbi?
Nej, detektionsavståndet är begränsat till 3–8 cm. Undvik att montera sensorn direkt mot reflekterande ytor eller i områden med mycket rörelse precis framför sensorn.
Behöver jag programvara eller programmering?
Nej. Den fungerar direkt ur förpackningen. Extra funktioner aktiveras genom enkel lödning på kretskortet – ingen mjukvara eller app krävs.
Kan den användas till 230V-lampor eller E27-socklar?
Nej. Denna modul är endast avsedd för DC-belastning (5V, 12V eller 24V). Den får absolut inte anslutas till 230V vägguttag.
