4-kanals relämodul 433MHz – styr upp till fyra enheter med en enda fjärrkontroll
Vill du kunna styra grindar, rulljalusier eller belysning trådlöst från en och samma enhet? Med denna 4-kanals relämodul får du en komplett lösning för att automatisera upp till fyra oberoende kretsar. Paketet innehåller både mottagare och två fjärrkontroller, vilket gör det enkelt att komma igång direkt utan behov av extra tillbehör eller komplicerade installationer.
Notera: Paketet innehåller en mottagarmodul med 4 reläer samt 2 fjärrkontroller med 4 knappar vardera. Kräver 12V DC strömförsörjning (strömadapter ingår ej).
Varför välja denna modell? (Huvudfördelar):
- Komplett kit — Mottagare och 2 fjärrkontroller i samma paket, inga dolda kostnader.
- 4 oberoende kanaler — Styr exempelvis en grind, en rulljalusi, en pump och belysning separat med varsin knapp.
- 3 programmerbara driftlägen — Välj mellan Momentary, ON/OFF och Latched för att passa just din applikation.
- Hög bryteffekt — Klarar upp till 2000W, vilket gör att du kan styra motorer, pumpar och ställdon direkt.
- Hög känslighet (-105 dBM) — Stabil signalmottagning även genom väggar eller på längre avstånd.
- Brett temperaturområde (-20°C till +80°C) — Fungerar utmärkt i kalla utomhusmiljöer eller varma industriella utrymmen.
- Self-learning-teknik — Enkel parkoppling av nya fjärrkontroller på bara några sekunder.
Detaljer och prestanda
Mottagaren arbetar på frekvensen 433.92 MHz med ASK-modulering, vilket gör den kompatibel med de flesta fjärrkontroller på marknaden som använder samma standard. Tack vare self-learning-tekniken slipper du krångliga dip-switchar eller manuella konfigurationer — du parkopplar fjärrkontrollen direkt. Med en statisk strömförbrukning på endast 8.5 mA hålls standby-förbrukningen på ett minimum, och de fyra reläutgångarna kan konfigureras individuellt eller i par (2CH-lägen) för mer avancerade automatiseringsscenarier.
| Parameter | Värde / Detalj |
|---|---|
| Matningsspänning | 12V DC |
| Frekvens | 433.92 MHz |
| Signalmodulering | ASK |
| Kodningsmetod | Self-learning (inlärningskod) |
| Antal kanaler | 4 oberoende kanaler |
| Driftlägen | Momentary / ON-OFF / Latched / 2CH |
| Statisk ström | 8.5 mA |
| Maximal bryteffekt | 2000W |
| Mottagningskänslighet | -105 dBM |
| Driftstemperatur | -20°C ~ +80°C |
| Fjärrkontroller | 2 st (4 knappar vardera) |
Programmering och användning
- Anslut modulen till 12V DC och vänta tills LED-lampan lyser med fast sken.
- Tryck på knappen på kretskortet åtta gånger för att fabriksåterställa systemet – en serie blinkningar bekräftar att återställningen är klar.
- Vänta tills LED-lampan stabiliseras. Rör inte fjärrkontrollen under denna tid.

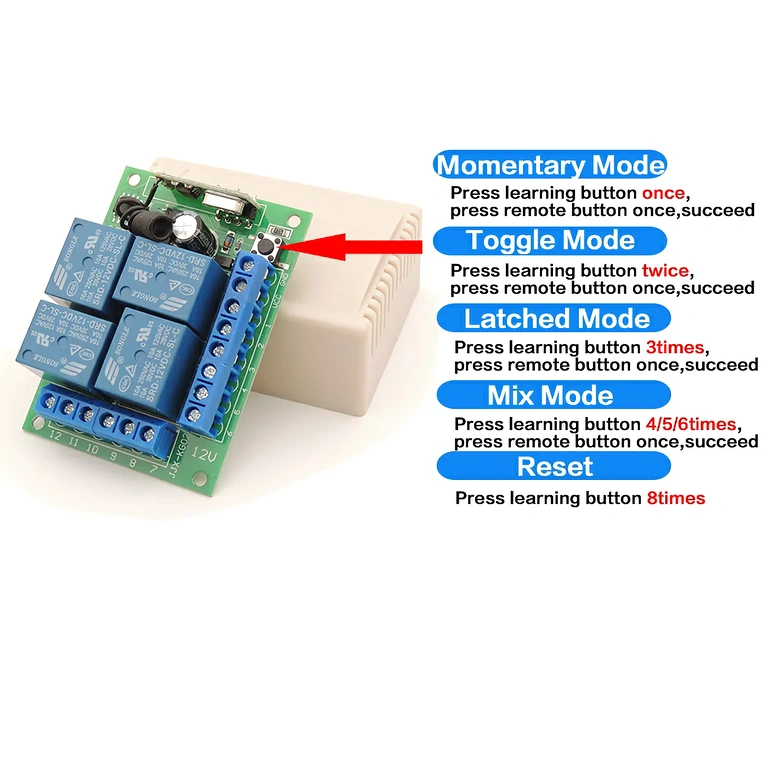

- Välj önskat läge genom att trycka på knappen på kretskortet ett visst antal gånger, tryck sedan på önskad knapp på fjärrkontrollen när LED-lampan lyser med fast sken:
- Momentary (impulsläge): 1 tryck — reläet är aktivt så länge knappen hålls nedtryckt.
- ON/OFF (växlande): 2 tryck — ett tryck slår på, nästa tryck slår av.
- Latched (låsande): 3 tryck — reläet behåller sitt senaste läge.
- Mod 2CH 1+2: 4 tryck — samtidig aktivering av kanal 1 och 2.
- Mod 2CH 1+3: 5 tryck — samtidig aktivering av kanal 1 och 3.
- Mod 2CH 2+3: 6 tryck — samtidig aktivering av kanal 2 och 3.
- Mod 2CH 3+3: 7 tryck — specialkonfiguration för kanal 3.
- Fullständig RESET: 8 tryck — raderar alla inställningar och sparade fjärrkontroller.

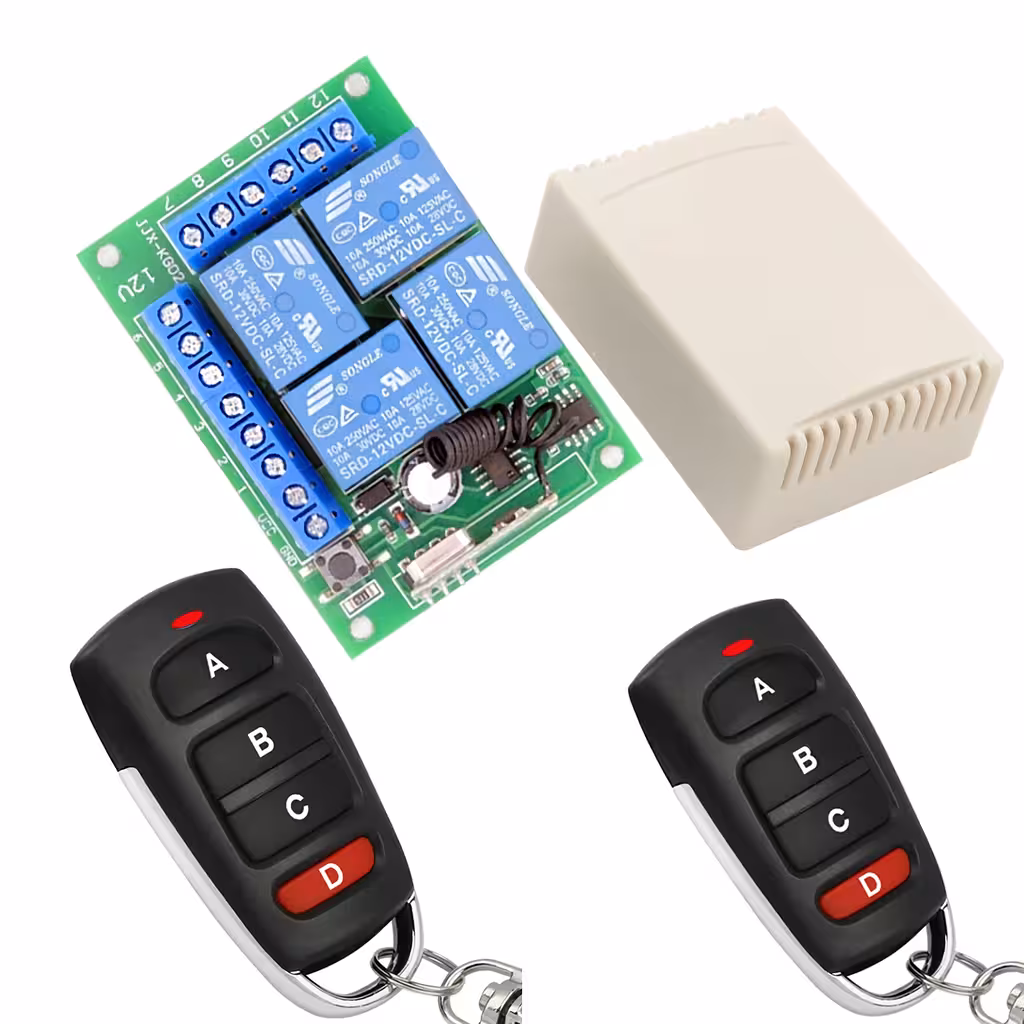

Paketets innehåll

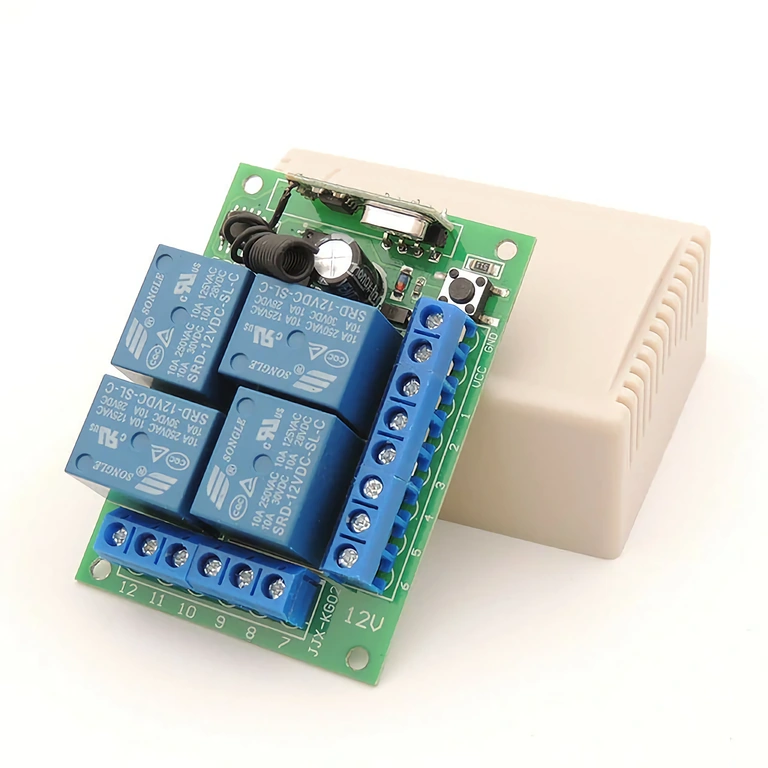

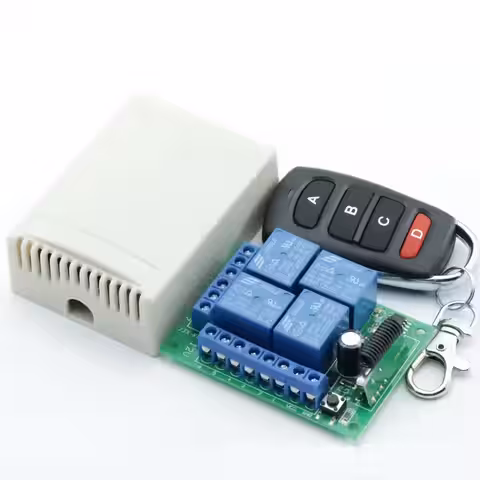

- 1x RF-mottagarmodul med 4 oberoende reläer (12V DC)

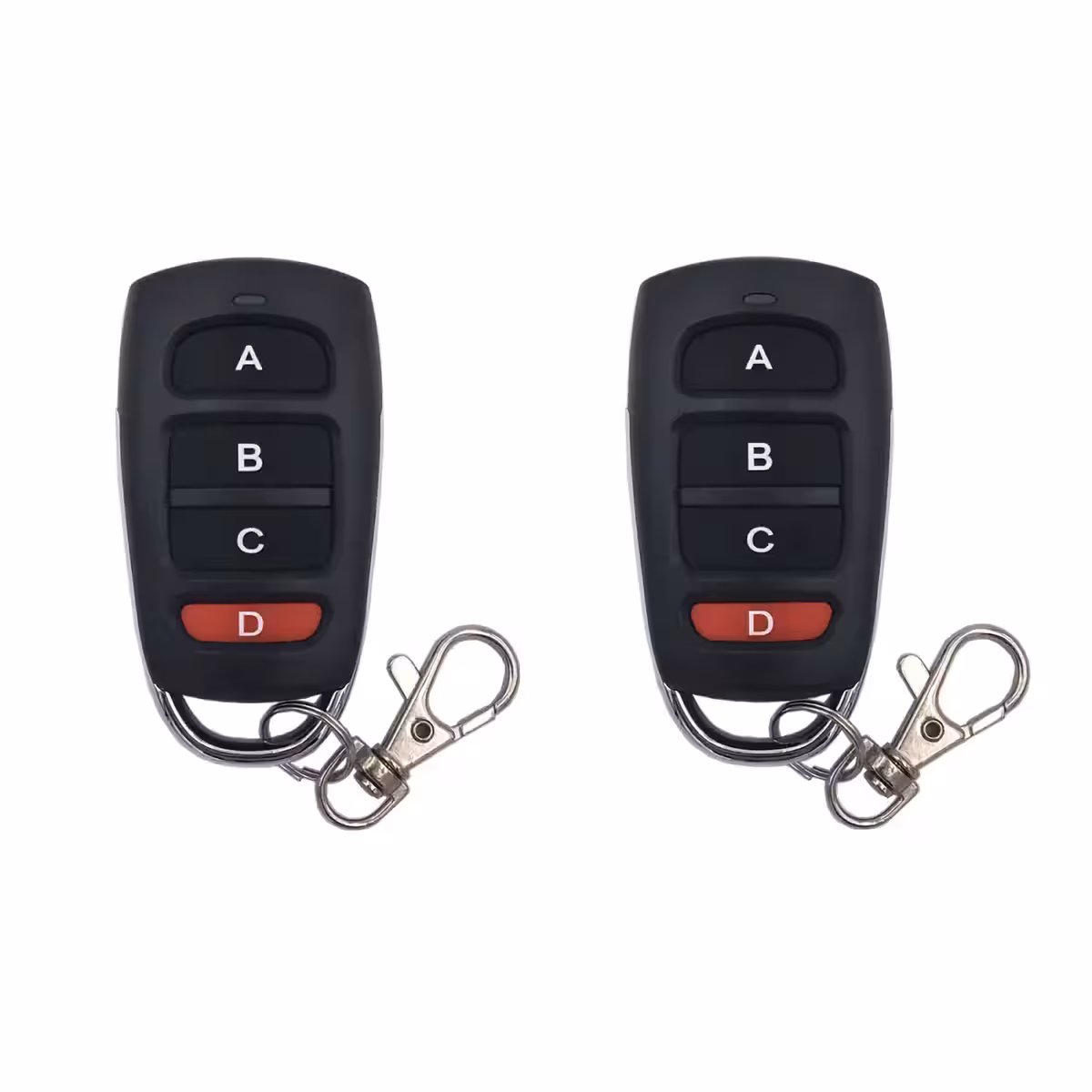

- 2x Fjärrkontroll med 4 knappar (433.92 MHz)
Vanliga frågor
Kan jag lägga till fler fjärrkontroller till samma modul?
Ja. Via self-learning-proceduren kan du parkoppla så många fjärrkontroller du vill, så länge de är kompatibla med 433.92 MHz och ASK-modulering. Upprepa programmeringsstegen för varje ny fjärrkontroll utan att utföra en reset emellan.
Vad är den praktiska skillnaden mellan Momentary, ON/OFF och Latched?
Momentary är användbart för dörrklockor eller tillfälliga öppningar – reläet är aktivt endast så länge du håller knappen intryckt. ON/OFF fungerar som en vanlig strömbrytare – ett tryck för att slå på, ett för att slå av. Latched behåller sitt läge oavsett hur många gånger du trycker – perfekt för motorer med inbyggt stoppläge.
Fungerar den med befintlig grind- eller garageportsautomatik?
Generellt ja, förutsatt att systemet accepterar relästyrning och arbetar med 12V. Kontrollera alltid matningsspänningen och vilken typ av signal din styrenhet kräver innan installation.
Ingår 12V-strömförsörjning?
Nej. Paketet innehåller endast mottagarmodulen och de två fjärrkontrollerna. En 12V DC-strömadapter behöver köpas separat.
Kan den monteras utomhus eller i extrema temperaturer?
Ja, den klarar temperaturer mellan -20°C och +80°C, vilket gör att den fungerar i både kalla vintrar och varma miljöer. Tänk på att skydda modulen mot direkt fukt eller placera den i en kapsling om den ska sitta utomhus.
