Cykliskt tidsrelä 24V DC – exakt styrning med minnesfunktion
Startar pumpen vid fel tidpunkt? Går fläkten dygnet runt? Eller blir bevattningssystemet helt ologiskt efter ett strömavbrott? Om du känner igen dig är detta cykliska 24V DC-tidsrelä med icke-flyktigt minne den permanenta lösningen. Du slipper konfigurera om enheten varje gång strömmen bryts.

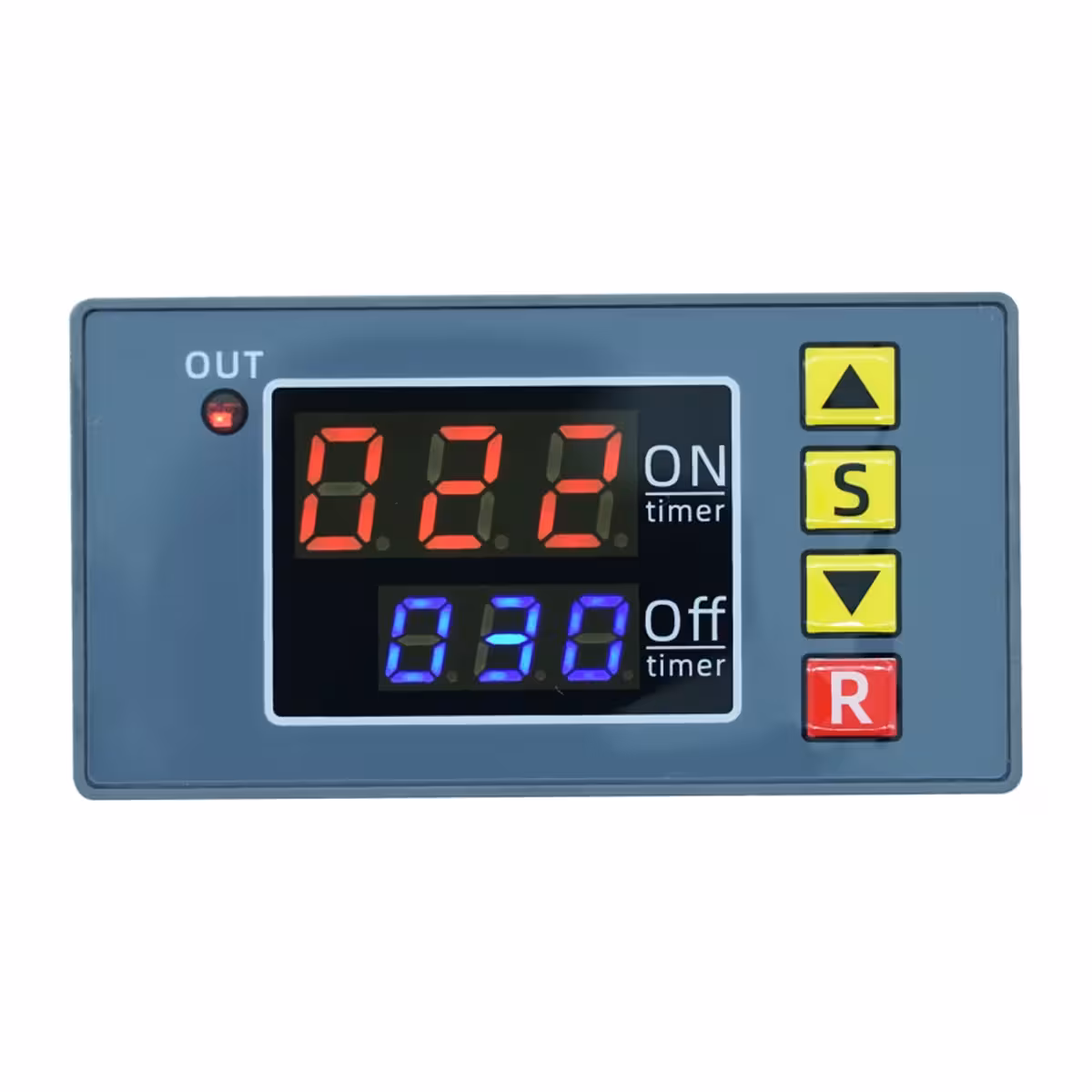

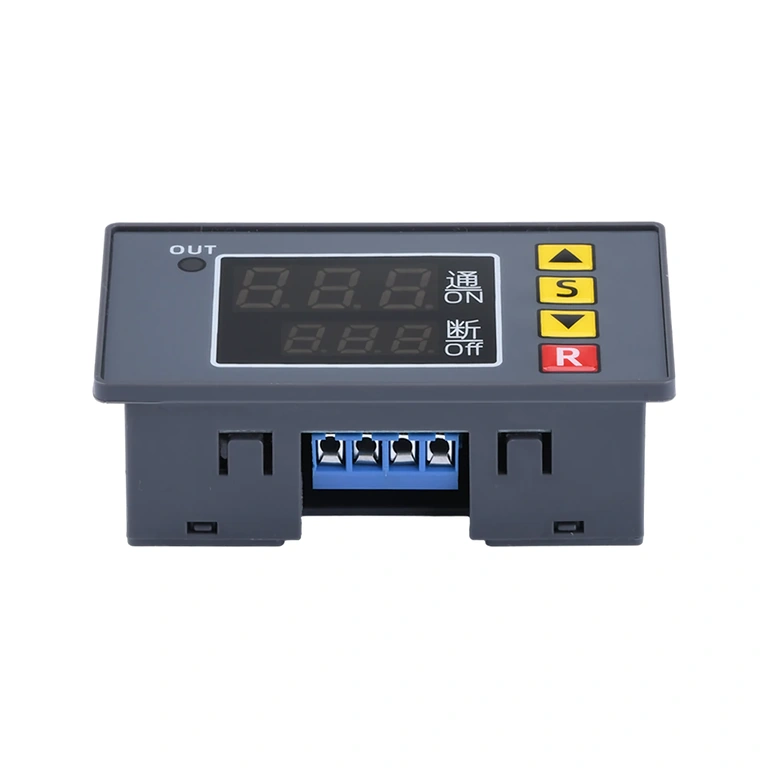

Observera: Modulen är endast avsedd för 24V DC. För att använda porten för extern triggning (XH-2.45-2P) krävs lödning av en kontakt eller kablar direkt på de avsedda lödpunkterna.
Varför välja denna modell? (Huvudfördelar):
- Minne vid strömavbrott — Parametrar (P0–P5) och ON/OFF-tider sparas automatiskt. Cykeln återupptas direkt när strömmen kommer tillbaka, utan manuell hantering.
- Flexibelt tidsintervall 0–999 — Ställ in tid i sekunder, minuter eller timmar. Enheterna för ON- och OFF-fasen ställs in oberoende av varandra, vilket gör att du kan kombinera exempelvis 10 sekunder på med 2 timmars paus.
- 10A reläutgång (NO) — Direktstyr pumpar, fläktar eller LED-slingor utan behov av extra effektmoduler.
- Cyklisk drift — Välj mellan oändlig loop eller ett specifikt antal cykler (1–999). Perfekt för doseringsmaskiner eller bevattningssystem med fasta program.
- Dubbel triggning — Starta automatiskt vid strömtillförsel (P4=ON) eller via extern knapp/sensor kopplad till XH-2.45-2P-porten.
- Knapplås (P5) — Förhindra oavsiktliga ändringar i industriella eller lantbruksmiljöer genom att låsa knapparna efter konfiguration.
Detaljer och prestanda

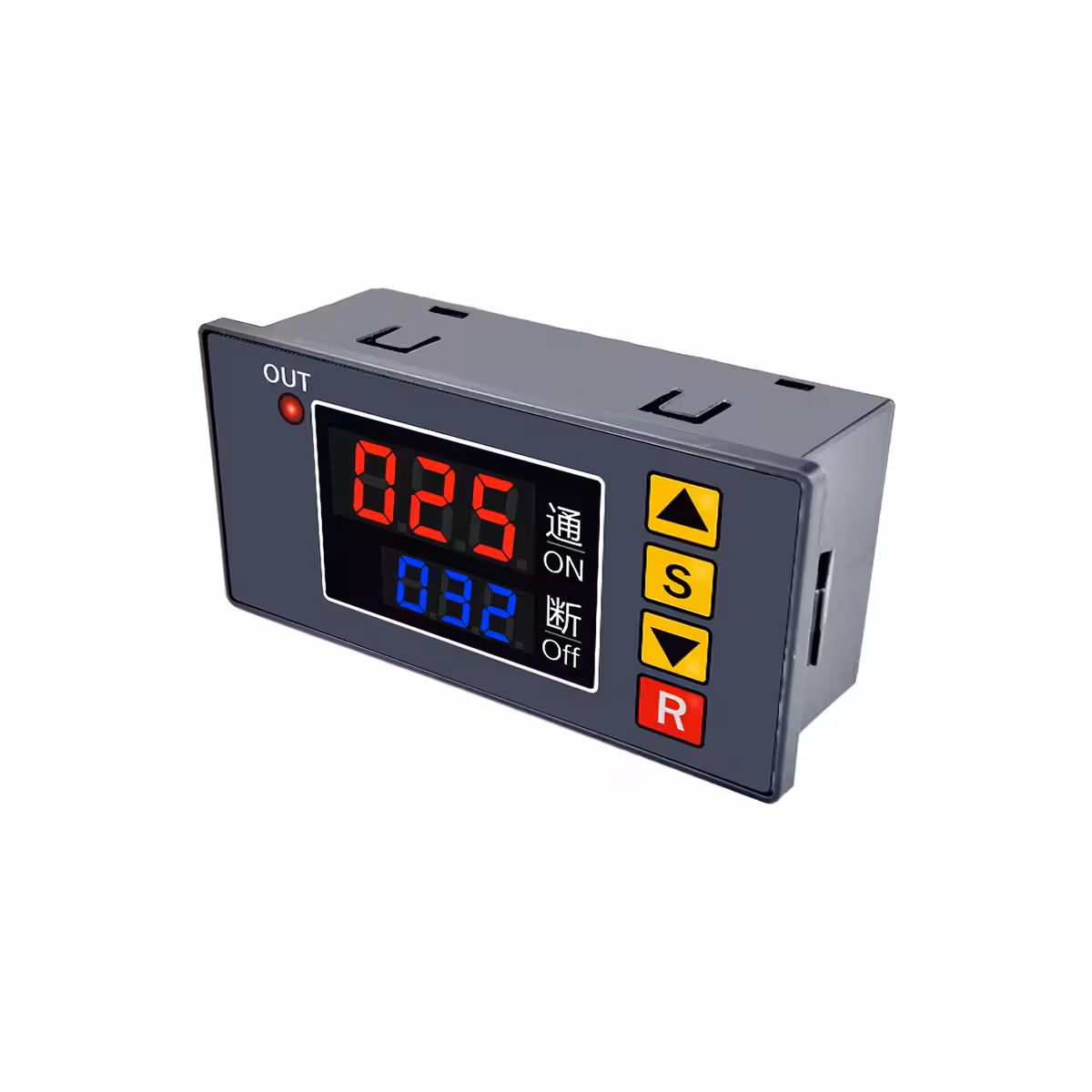

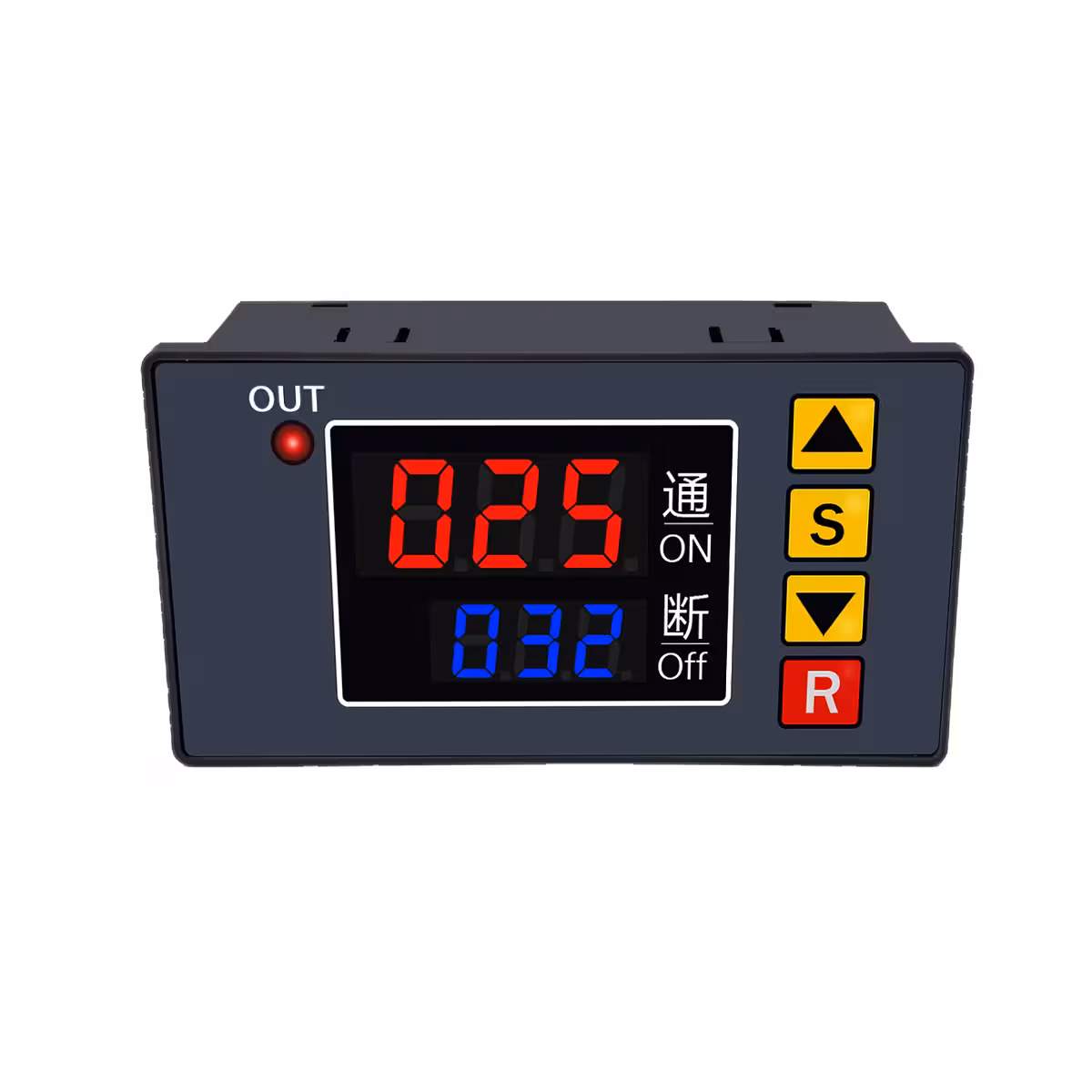

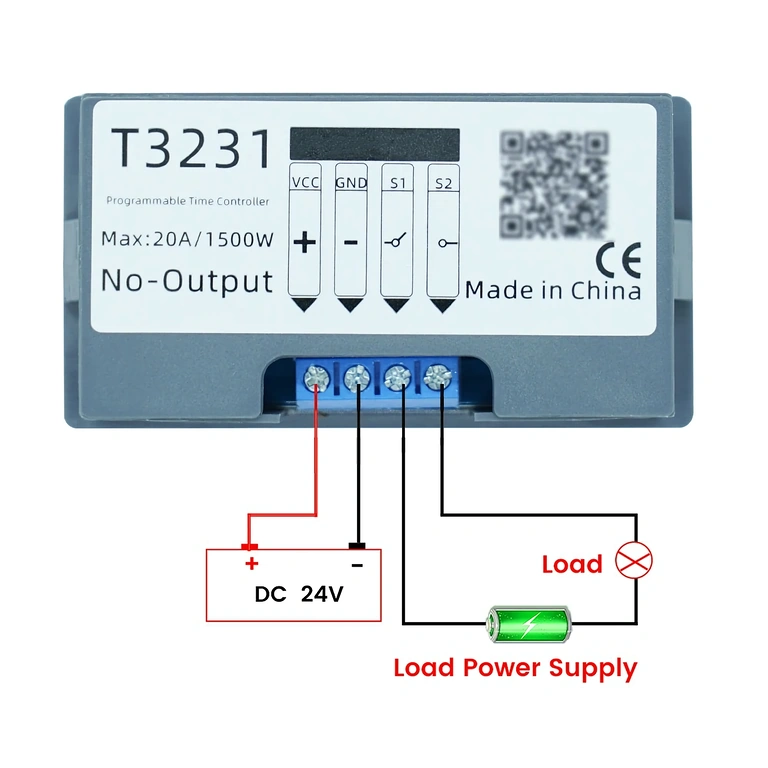

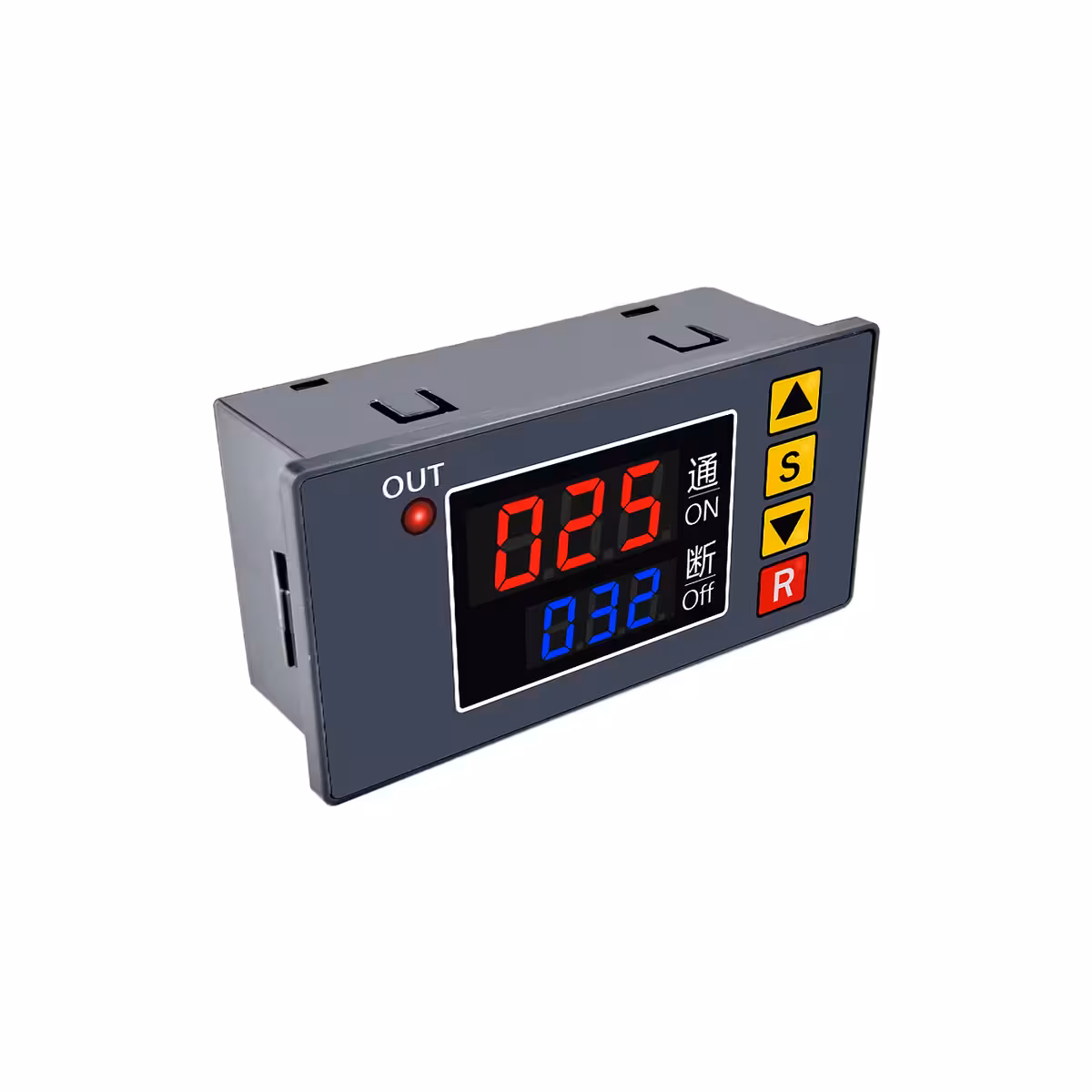

Modulen drivs med 24V DC och klarar laster upp till 10A via den normalt öppna (NO) kontakten – tillräckligt för de flesta små till medelstora pumpar och ventilationssystem. ON- och OFF-faserna är individuellt konfigurerbara, vilket möjliggör asymmetriska scenarier. Allt ryms i en kompakt enhet på 79,5 × 42,1 × 27,8 mm. En tydlig OUT-LED bekräftar reläets status i realtid.
| Parameter | Värde / Detalj |
|---|---|
| Matningsspänning | 24V DC |
| Reläutgång | 1 kanal, NO-kontakt, upp till 10A |
| Tidsenhet | Sekunder / Minuter / Timmar (valbar per fas) |
| Tidsintervall | 0 – 999 s/min/h |
| Cyklisk funktion | Oändlig loop eller 1–999 cykler |
| Fördröjning | Stöd för start/stopp-fördröjning |
| Triggning | Automatisk (P4=ON) eller manuell (R-knapp / extern port) |
| Minne vid strömavbrott | Ja – icke-flyktigt minne för alla parametrar |

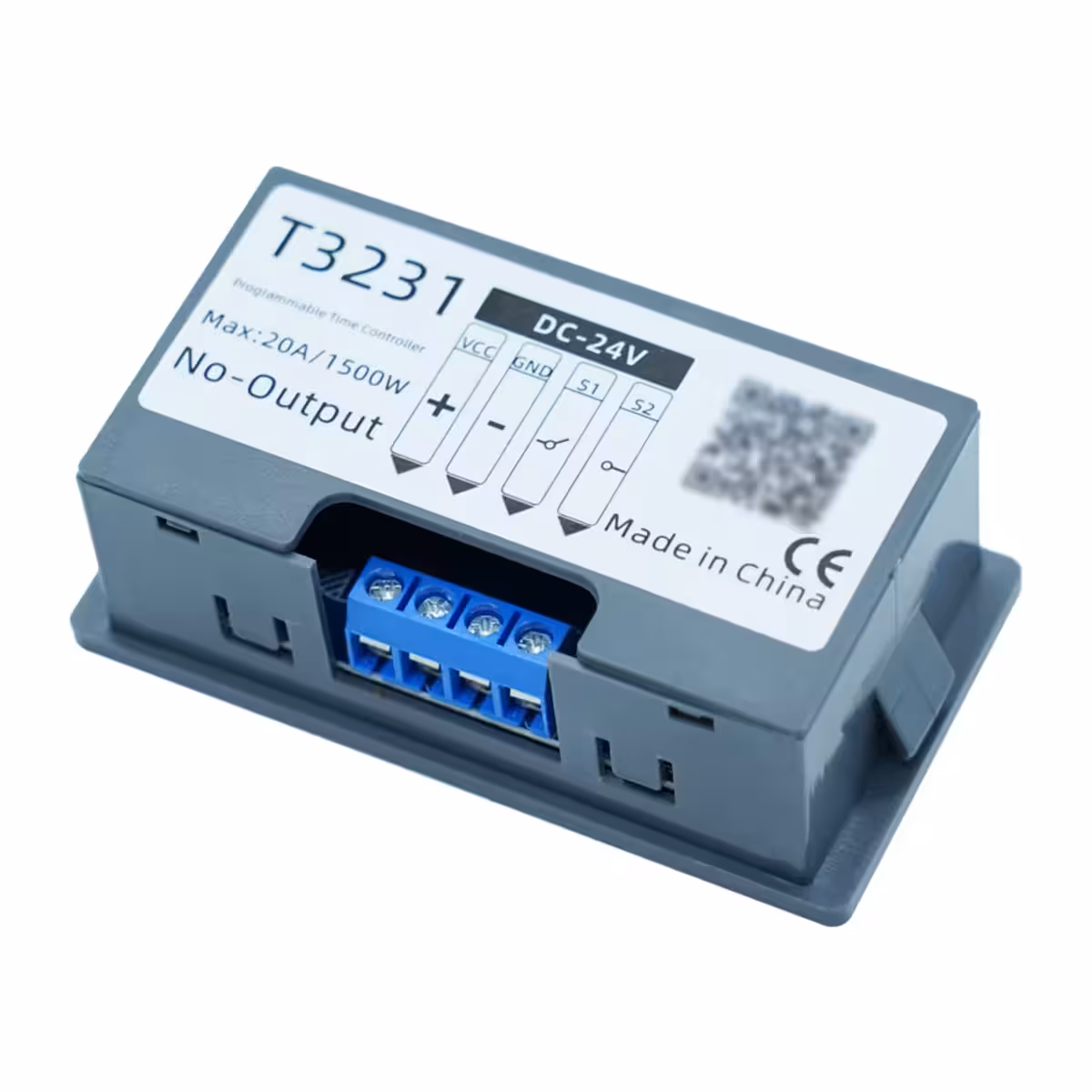

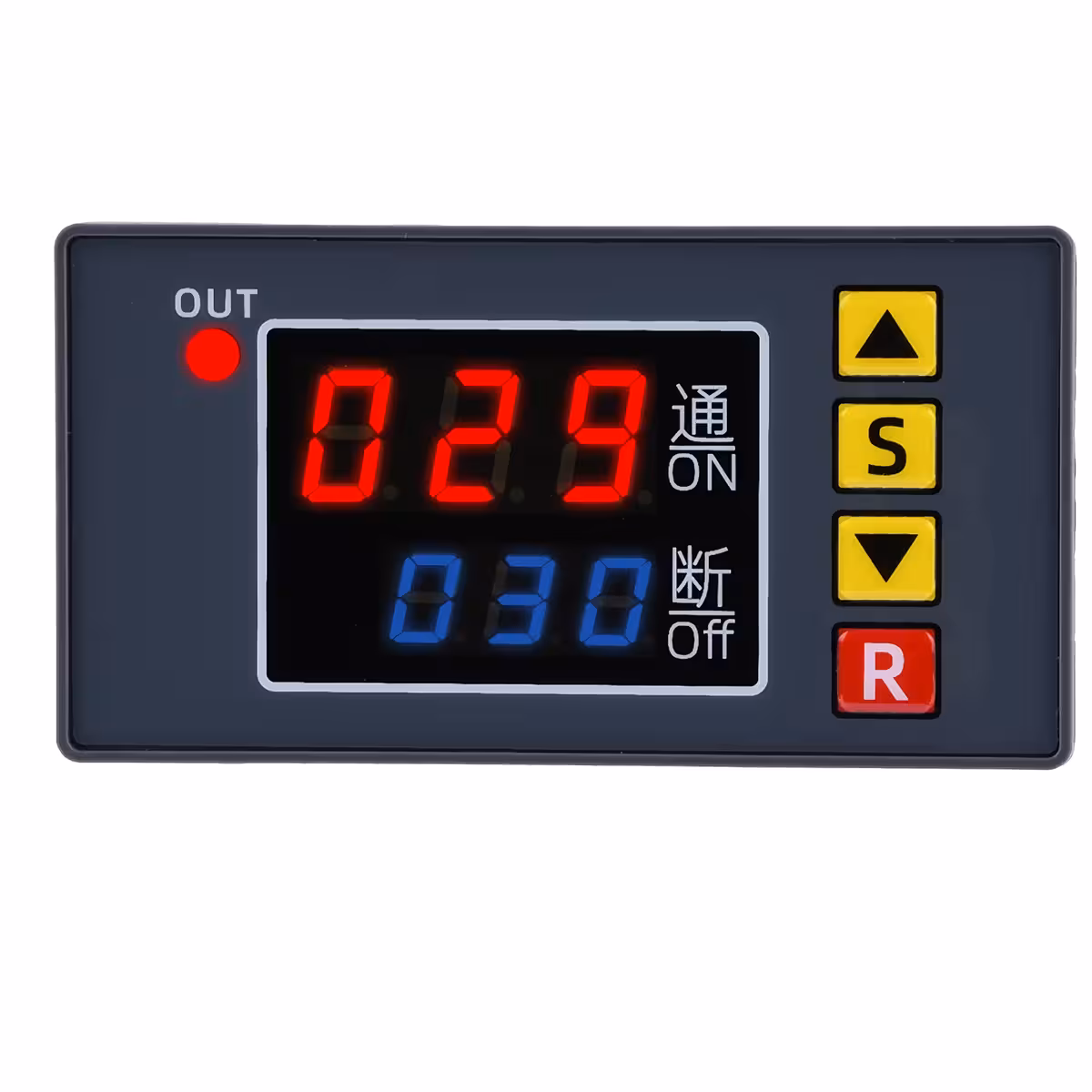

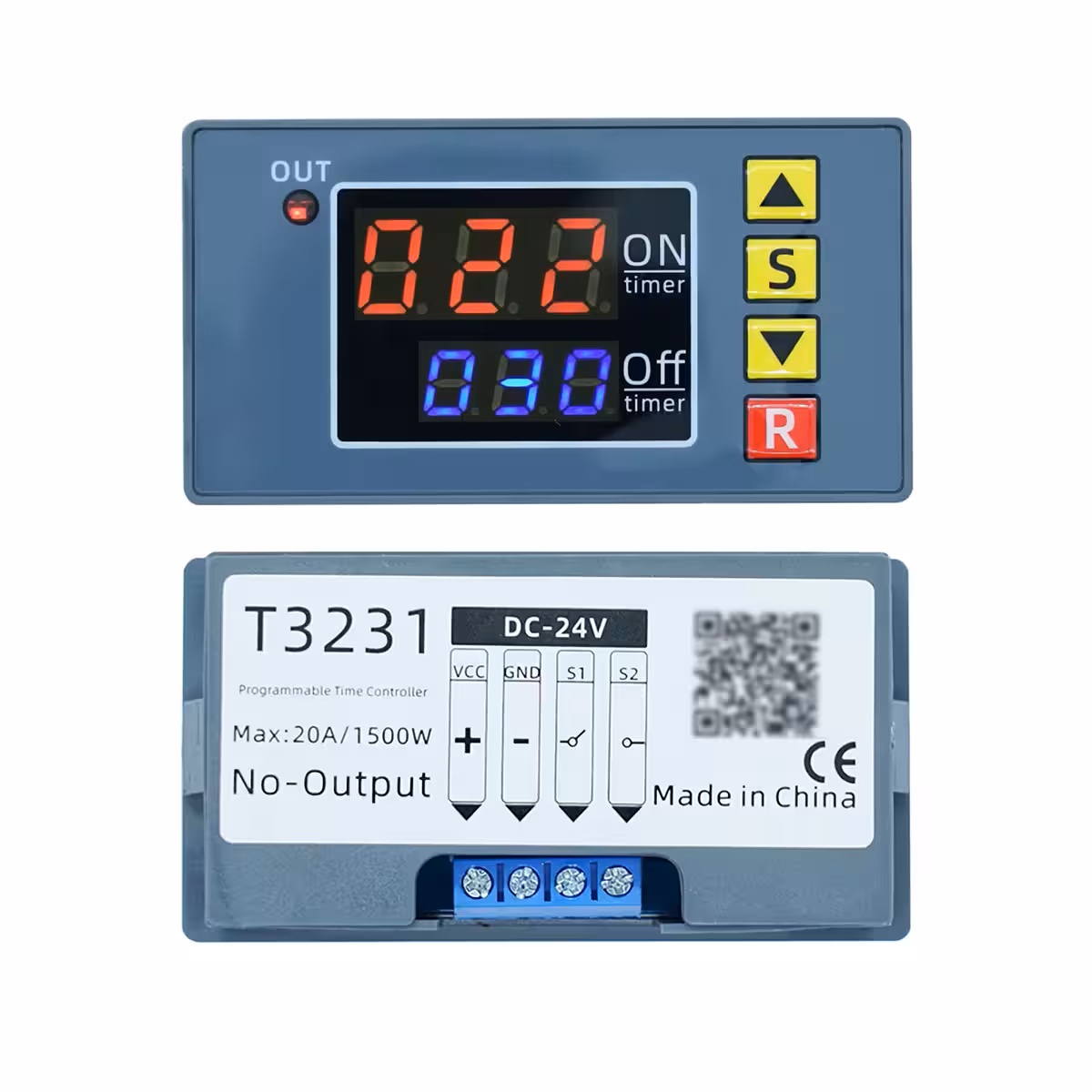

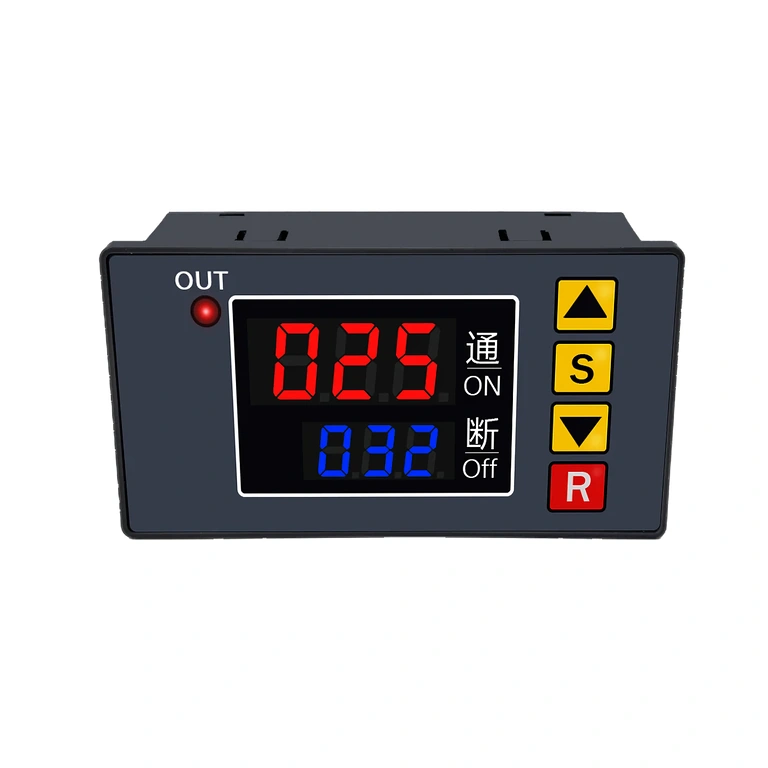

| LED-indikator (OUT) | Tänd = relä aktivt, Släckt = inaktivt |
| Port för extern triggning | XH-2.45-2P (kräver lödning) |

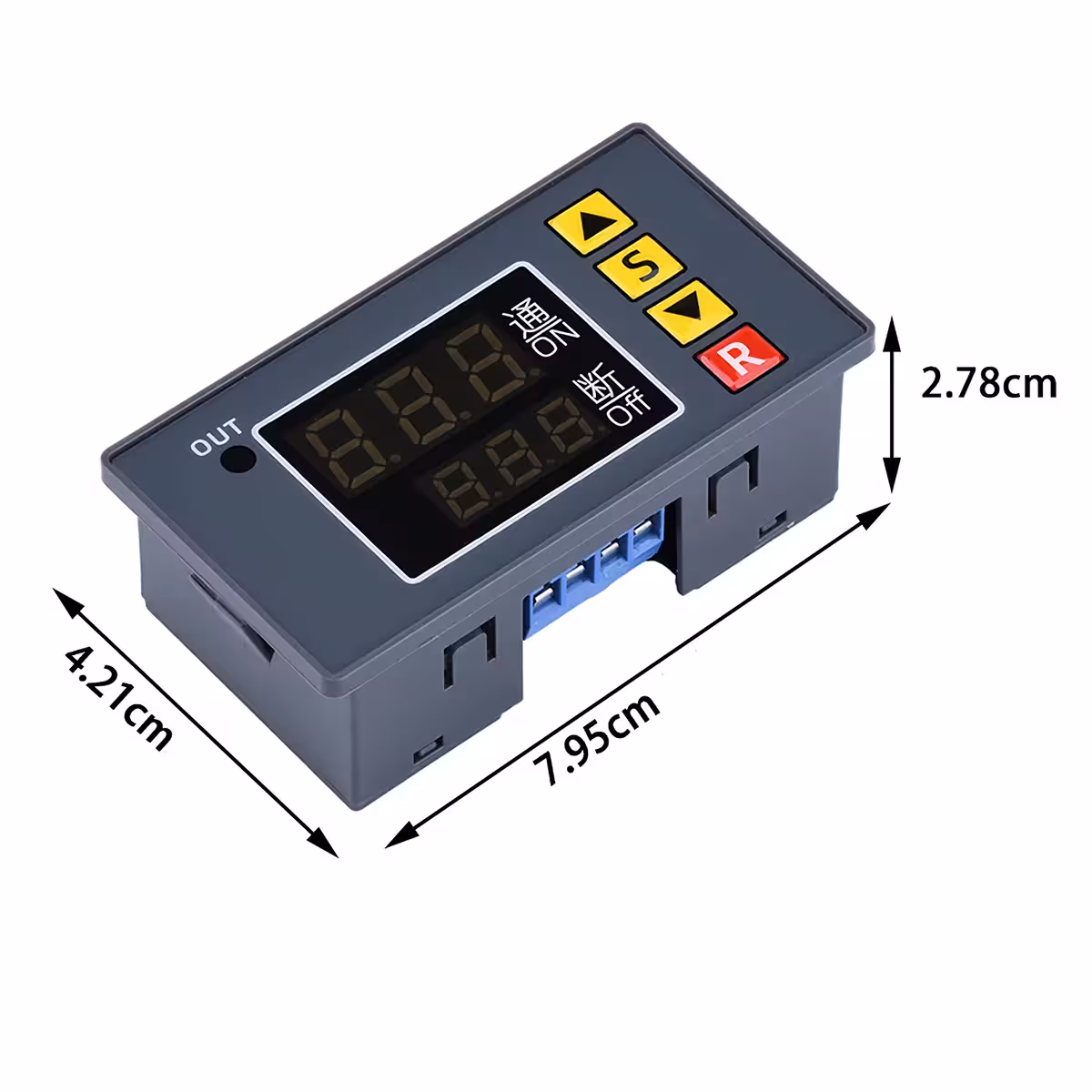

| Modulens mått | 79,5 × 42,1 × 27,8 mm |
| Monteringshål (panel) | 77 × 39,3 mm |
Programmering och användning
- Håll in S-knappen i 6 sekunder för att öppna menyn.
- Tryck kort på S för att navigera mellan koderna P0–P5: P0 = tidsenhet ON, P1 = tidsenhet OFF, P2 = cykelprioritet, P3 = antal cykler, P4 = triggläge, P5 = knapplås.
- Använd ▲ och ▼ för att justera värdena.
- Dubbelklicka på S för att ställa in ON-tid och OFF-tid.
- Om ingen knapp trycks in på 6 sekunder sparas inställningarna automatiskt.
- I automatiskt läge (P4=ON) startar cykeln direkt vid strömtillförsel.
- I manuellt läge (P4=OFF) trycker du på R eller aktiverar den externa porten för att starta.
- Exempel på loop: ON=10s, OFF=5s, P3=OFF → kontinuerlig drift utan avbrott.
- Exempel på startfördröjning: ON=0, OFF=10s → aktivering 10 sekunder efter strömtillförsel.

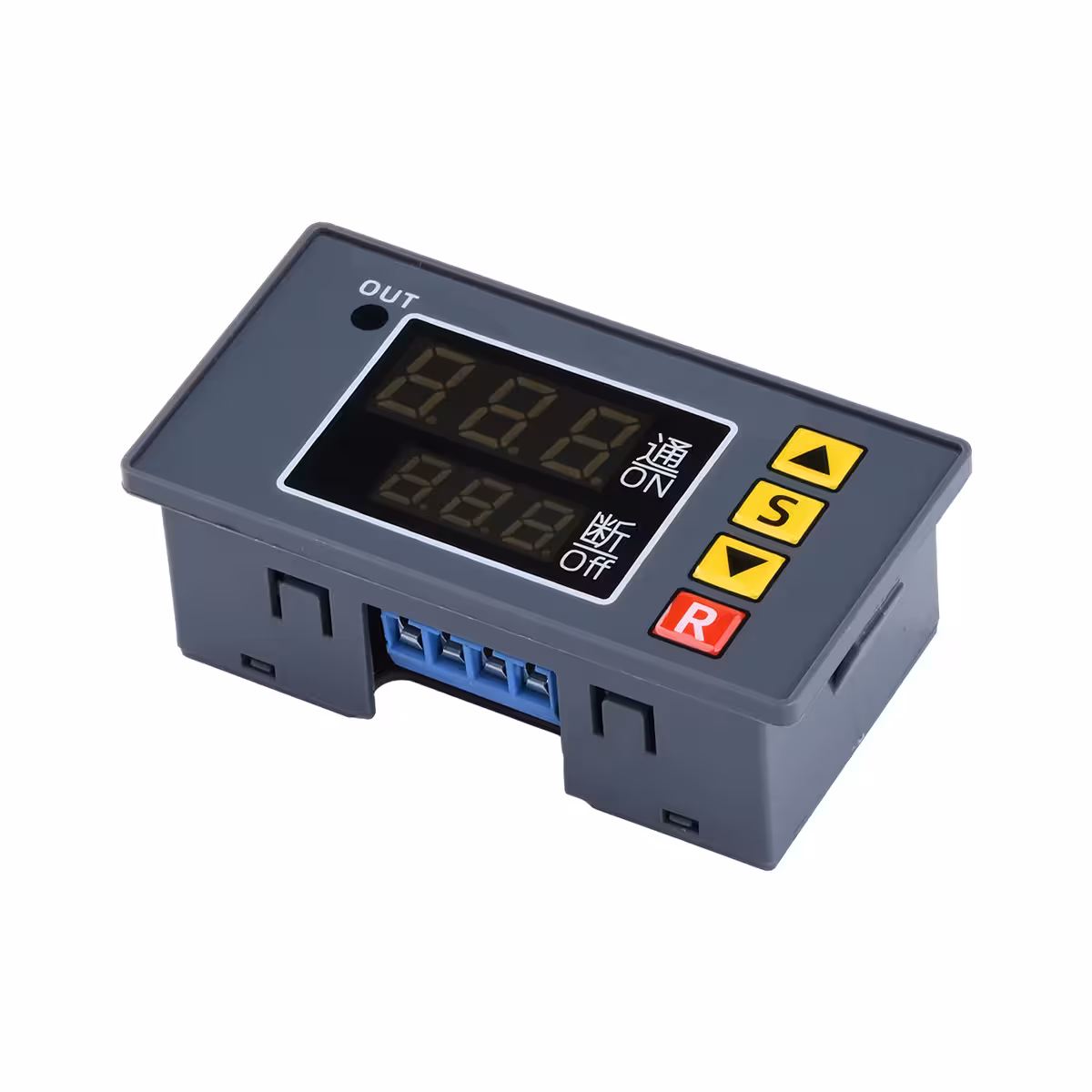

Paketets innehåll
- 1 × Programmerbart cykliskt 24V DC tidsrelä
Vanliga frågor
Kan jag driva reläet med 12V eller 230V?
Nej. Modulen är strikt konstruerad för 24V DC. Andra spänningar kan orsaka permanenta skador på kretsen.
Vilken maxlast klarar reläutgången?
Upp till 10A på NO-kontakten. För större laster rekommenderas en extern kontaktor som styrs av detta relä.
Försvinner inställningarna vid strömavbrott?
Nej. Det icke-flyktiga minnet sparar alla parametrar (P0–P5, ON/OFF-tider) och återupptar cykeln automatiskt när strömmen återvänder.
Hur triggar jag cykeln via en extern sensor eller knapp?
Ställ in P4=OFF och anslut knappen eller sensorn till XH-2.45-2P-porten på kretskortet. Observera: porten kräver att du löder fast en kontakt eller kablar direkt på lödpunkterna.
Kan jag begränsa antalet cykler?
Ja. Med parametern P3 kan du välja mellan en oändlig loop eller ett fast antal mellan 1 och 999 cykler, varefter reläet stängs av automatiskt.
