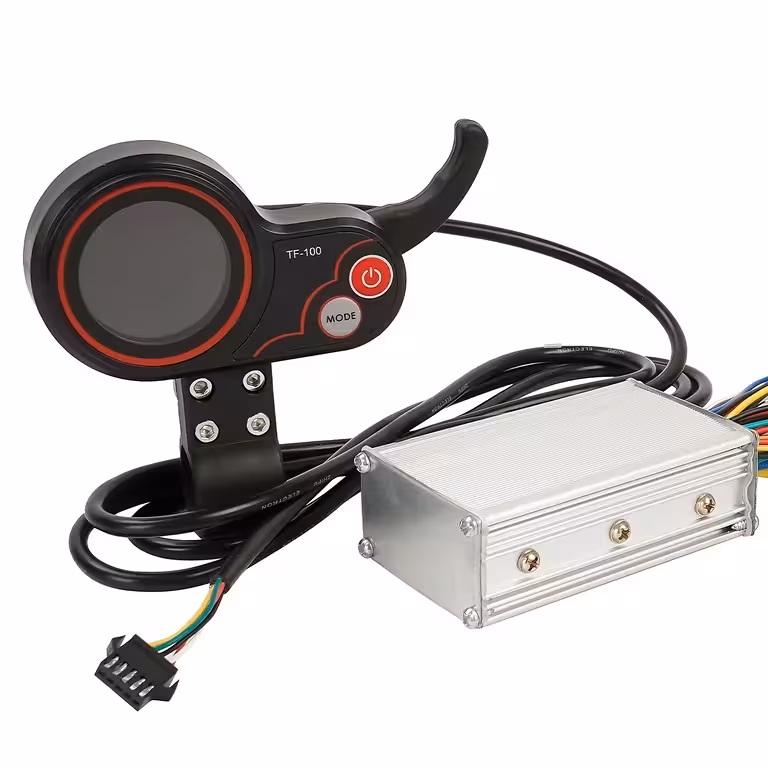

Borstlöst 20A-styrdon med TF-100-display – komplett uppgradering för din elsparkcykel eller elcykel
Går elsparkcykeln rykigt, svarar inte den gamla displayen eller är du helt enkelt ute efter mer kraft? Ett borstlöst styrdon av hög kvalitet gör hela skillnaden mellan en frustrerande åktur och en mjuk, följsam färd. Det här 20A-kitet hanterar spänningar på både 24V och 36V samt motorer mellan 350W och 1000W – vilket i praktiken täcker de flesta vanliga konfigurationer på marknaden.
Obs: Paketet innehåller både styrdonet och den matchande TF-100 LCD-displayen. Kontrollera att kontakterna är kompatibla med din modell innan du slutför köpet.
Varför välja den här modellen? (Viktiga fördelar):
- 24V / 36V-kompatibilitet – fungerar sömlöst med de vanligaste batterityperna helt utan extra modifieringar
- 350W–1000W effekt – fungerar som direkt ersättning för originalstyrdonet på i stort sett alla urbana elsparkcyklar och elcyklar
- Automatisk inlärning (self-learning) – känner av och korrigerar motorns rotationsriktning av sig själv; du slipper oroa dig för att bränna komponenter vid felkoppling
- TF-100 LCD-display ingår – P-Settings-meny med över 16 konfigurerbara parametrar, från strömbegränsning till farthållare, samlat på en tydlig skärm
- E-ABS-broms + lågnivåbroms – gradvis elektronisk bromsverkan som minskar slitaget på bromsbeläggen och ger bättre kontroll i tät trafiksituationer
- Inbyggt PAS-stöd – kompatibelt med PAS-system (pedalassistans), perfekt för elcyklar med kadenssensor
- Integrerat tändningslås – el-dörrlåsfunktion som ger ett extra skydd mot oavsiktligastarter
Detaljer och prestanda
Den borstlösa BLDC-arkitekturen med stöd för Hallsensorer (6 kablar) garanterar att motorn styrs mjukt vid alla varvtal – ingatveksamma ryck vid start och ingen överhettning i konstant fart. Den justerbara strömbegränsningen via P14 (1–20A) låter dig anpassa accelerationens aggressivitet efter förarens vikt eller underlagets beskaffenhet. Underspänningsskyddet (P15) förhindrar att batteriet laddas ur för djupt, vilket i praktiken innebär en betydligt längre livslängd för batteripaketet.
| Parameter | Värde / Detalj |
|---|---|
| Kompatibel spänning | 24V / 36V |
| Motoreffekt som stöds | 350W / 500W / 800W / 1000W |
| Märkström | 20A |
| Motortyp | Borstlös (BLDC) |
| Hallsensorer | Ja – 6 kablar |
| Medföljande display | LCD TF-100 |
| Elektronisk broms | E-ABS-broms + lågnivåbroms |
| Pedal Assist System (PAS) | Ja |
| Självinlärning av motorrotation | Ja – automatiskt |
| Farthållare (Cruise Control) | Ja (P17) |
| Strålkastare + tuta | Styrs direkt från styrdonet |
| El-lås | Electric door lock – Ja |
| Kommunikationsprotokoll | Konfigurerbart (P20) |
| Fordonskompatibilitet | Elsparkcykel / Elcykel |
Programmering och användarinstruktioner
Med TF-100-displayen kan du göra avancerade inställningar direkt från styret. För att öppna menyn P-Settings håller du Power + Mode intryckta samtidigt i 2–3 sekunder.
| Parameter | Beskrivning |
|---|---|
| P01 | Skärmens ljusstyrka (1–3) |
| P02 | Måttenhet: KM / MPH |
| P03 | Systemspänning (24V/36V) |
| P04 | Automatiskt viloläge (0–60 min) |
| P06 | Hjulstorlek |
| P07 | Antal motormagneter |
| P09 | Startläge: direkt / kick-start |
| P10 | Körläge |
| P11 | Känslighet för elektronisk broms |
| P12 | Accelerationsnivå (0–5) |
| P14 | Strömbegränsning (1–20A) |
| P15 | Underspänningsskydd för batteri |
| P17 | Farthållare (Cruise Control) |
| P18 | Hastighetskalibrering |
| P19 | Växellägesläge |
| P20 | Kommunikationsprotokoll |
Följ stegen nedan för att koppla in styrdonet rent fysiskt:
- Koppla in fasledningarna och följ färgkodningen (samma färg på styrdon och motor)
- Anslut batteriet: röd = (+), svart = (–)
- Koppla in gasreglaget (throttle) samt tändningslåset
- Anslut hallkablarna om din motor är utrustad med hallsensorer
- Koppla ihop kablarna för självinlärning för att automatiskt detektera rätt rotationsriktning:
- Om hjulet roterar åt rätt håll → koppla ur självinlärningskablarna
- Om hjulet snurrar baklänges → låt kablarna sitta ihop tills rotationsriktningen växlar automatiskt
- Koppla in eventuella extratjänster (strålkastare, tuta, broms, PAS) efter behov
Detta ingår i paketet

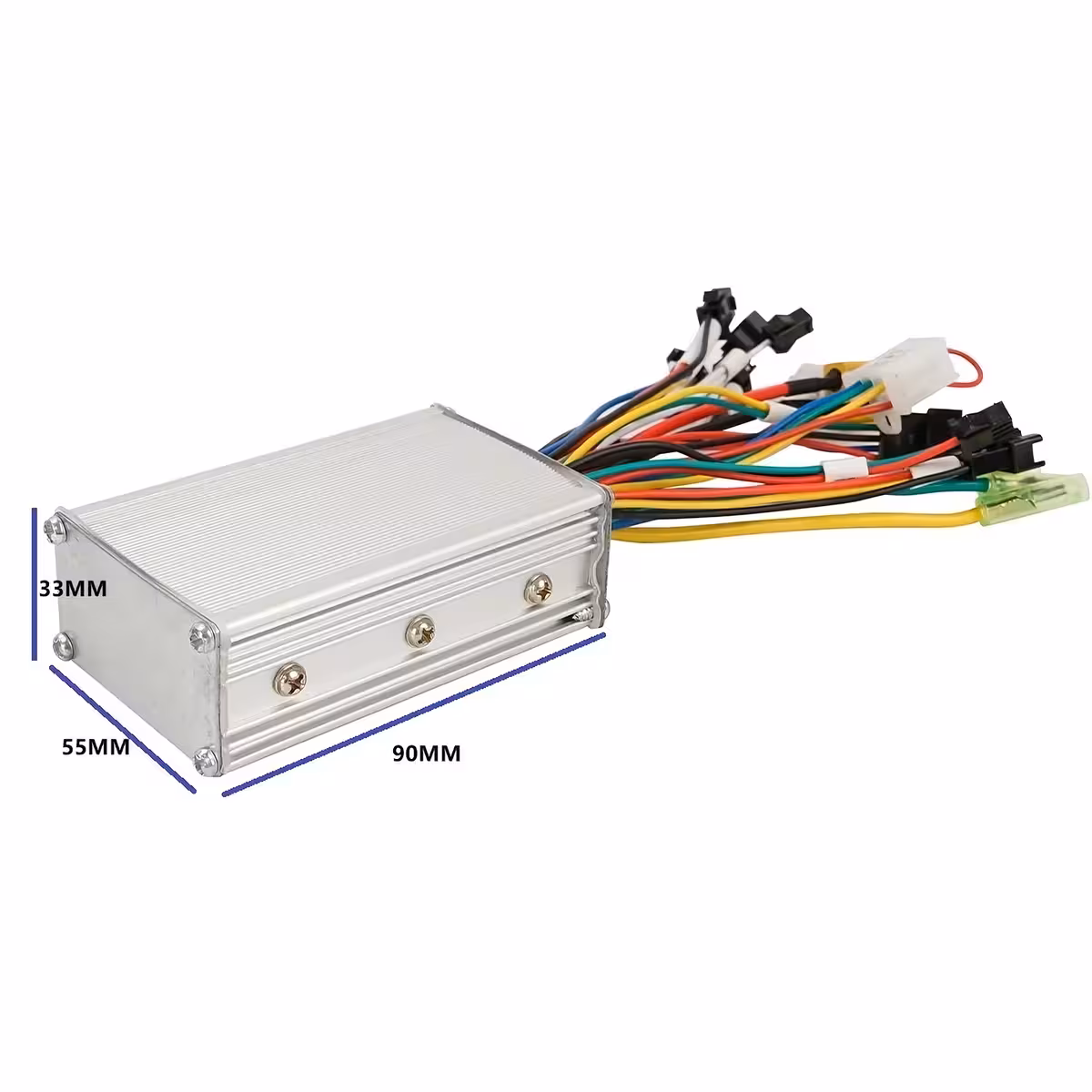

- 1x Borstlöst 20A-styrdon (24V / 36V)
- 1x TF-100 LCD-display
Vanliga frågor och svar
Fungerar detta med min 500W / 36V-motor?
Ja. Styrdonet har stöd för borstlösa motorer mellan 350W och 1000W vid spänningar på 24V och 36V. Kontrollera även att de fysiska kontakterna matchar din modell innan monteringen.
Vad händer om jag kopplar fasledningarna fel?
Funktionen för självinlärning känner automatiskt av rätt rotationsriktning. Om motorn startar baklänges följer du bara instruktionerna för självinlärning ovan – helt utan risk för att skada några komponenter.
Ingår TF-100-displayen eller måste den köpas separat?
Den ingår i förpackningen. Du får både styrdonet och TF-100 LCD-displayen tillsammans, redo för installation.
Kan jag montera det på en elcykel istället för en elsparkcykel?
Ja. Det fungerar på alla elcyklar utrustade med en borstlös BLDC-motor inom det kompatibla effektintervallet. Det inbyggda PAS-stödet gör det dessutom perfekt för cyklar med kadenssensor.
Hur ställer jag in min batterispänning på TF-100-displayen?
Gå in i P-Settings-menyn (håll Power + Mode intryckt i 2–3 sekunder) och ändra parametern P03 till det värde som matchar ditt batteri: 24V eller 36V.
