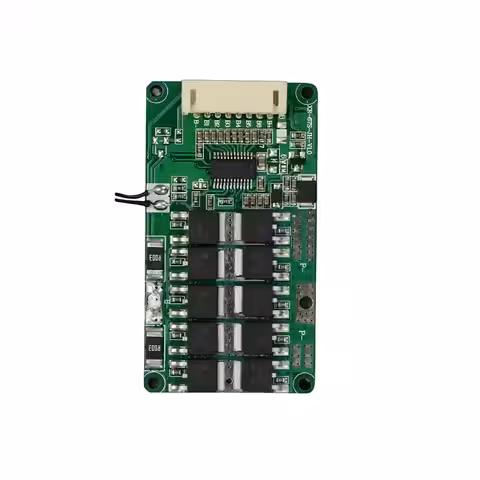

BMS 7S 24V 25A – Komplett skydd för ditt 18650 Li-Ion batteripack
Bygger du ett 18650-batteripack för en elcykel, off-grid-system eller ett annat DIY-projekt? Utan ett korrekt dimensionerat BMS (Battery Management System) riskerar cellerna att hamna i obalans, överladdas eller djupurladdas, vilket drastiskt förkortar batteriets livslängd. Vår BMS 7S 24V 25A-modul löser detta genom att övervaka varje enskild cell, balansera spänningen automatiskt och bryta strömmen innan skador uppstår.
Obs: Endast kompatibel med Li-Ion-kemi (3,7V/cell, t.ex. 18650). Rekommenderas ej för LiFePO4 eller LiPo utan att först kontrollera spänningströsklarna.
Varför välja denna modell? (Huvudfördelar):
- 5-stegs skydd — Överspänning, djupurladdning, överström, kortslutning och temperaturskydd arbetar parallellt för maximal säkerhet.
- Automatisk balansering vid 4,15V ± 0,025V — Säkerställer att svagare celler inte hamnar efter; spänningen utjämnas passivt vid varje laddningscykel.
- 60A peak vid start — Elmotorer drar ofta hög ström vid startögonblicket; 60A i peak-kapacitet förhindrar att skyddet löser ut i onödan.
- Standby-förbrukning ≤30μA — Minimal strömförbrukning när systemet inte används, vilket bevarar batteriets laddning under lagring.
- Inre resistans ≤20mΩ — Minimerar energiförlust och värmeutveckling, även vid hög kontinuerlig belastning.
- Förinstallerad temperatursensor — Automatisk avstängning vid 50°C (laddning) och 70°C (urladdning) utan behov av extra komponenter.
- Kompakt format 60 × 33 × 7 mm — Passar i de flesta batterihöljen och projekt med begränsat utrymme.
Detaljer och prestanda
Modulen använder Common Port-arkitektur, vilket innebär att samma B-/P-anslutning används för både laddare och last. Detta förenklar kabeldragningen avsevärt jämfört med modeller som kräver separata portar. Med en kontinuerlig ström på 25A driver du enkelt 24V-elmotorer, mindre växelriktare eller solcellssystem, medan 60A peak hanterar startströmmar utan problem. Tröskelvärdena på 4,25V för överladdning och 2,7V för djupurladdning per cell är precisionskalibrerade för att skydda Li-Ion-kemin optimalt.
| Parameter | Värde / Detalj |
|---|---|
| Modell | BMS 7S 24V 25A |
| Antal celler i serie | 7S (7 × 3,7V = 25,9V nominellt) |
| Kontinuerlig urladdningsström | 25A |
| Peak urladdningsström | 60A |
| Max laddningsström | 20A |
| Överladdningsskydd | 4,25V ± 0,025V / cell |
| Djupurladdningsskydd | 2,7V ± 0,08V / cell |
| Balanseringsspänning | 4,15V ± 0,025V |
| Balanseringsström | 40mA |
| Temperaturskydd laddning | Avstängning vid 50°C |
| Temperaturskydd urladdning | Avstängning vid 70°C |
| Standby-förbrukning | ≤30μA |
| Inre resistans | ≤20mΩ |
| Dimensioner | 60 × 33 × 7 mm |
| Anslutningsmetod | Common Port |
| Kompatibel batterikemi | Li-Ion 3,7V/cell (t.ex. 18650) |
Innehåll i förpackningen
- 1 × BMS 7S 24V 25A skyddsmodul
- 1 × Förinstallerad temperatursensor

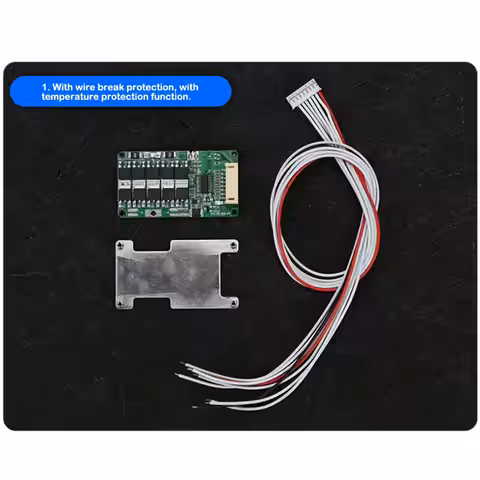

- Anslutningskablar (40 cm)
Vanliga frågor
Fungerar den med alla 18650 Li-Ion-celler oavsett kapacitet?
Ja. Kompatibiliteten styrs av den nominella spänningen (3,7V/cell), inte kapaciteten i mAh. Du kan använda celler på 2000mAh, 2500mAh eller 3000mAh – BMS-modulen fungerar likadant. Kapaciteten påverkar endast batteripackets totala drifttid.
Kan jag använda den till en 24V elcykel eller elsparkcykel?
Absolut, det är ett av de vanligaste användningsområdena. Den kontinuerliga strömmen på 25A räcker gott för typiska 24V-motorer, och 60A peak eliminerar risken för att skyddet löser ut vid start. Kontrollera dock alltid motorns maximala strömförbrukning innan installation.

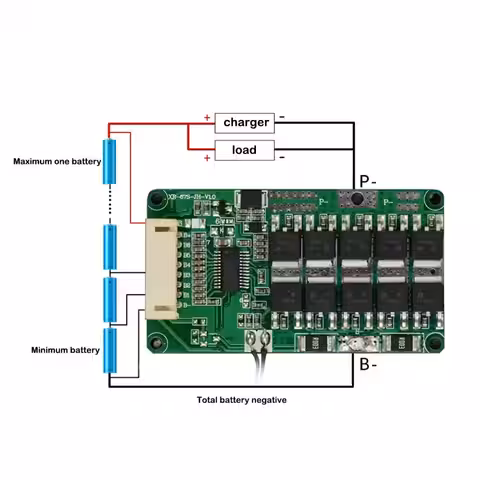

Vad innebär ’Common Port’ och hur kopplar jag den?
Det betyder att samma B- och P-anslutning används för både laddning och urladdning, vilket gör kabeldragningen enklare. Var dock noga med polariteten; felaktig inkoppling kan skada de interna MOSFET-kretsarna.
Måste temperatursensorn monteras separat?
Nej, sensorn är fabriksmonterad och redo att användas direkt. Den övervakar temperaturen på kretskortet och närliggande celler och bryter strömmen automatiskt vid 50°C (laddning) eller 70°C (urladdning).
