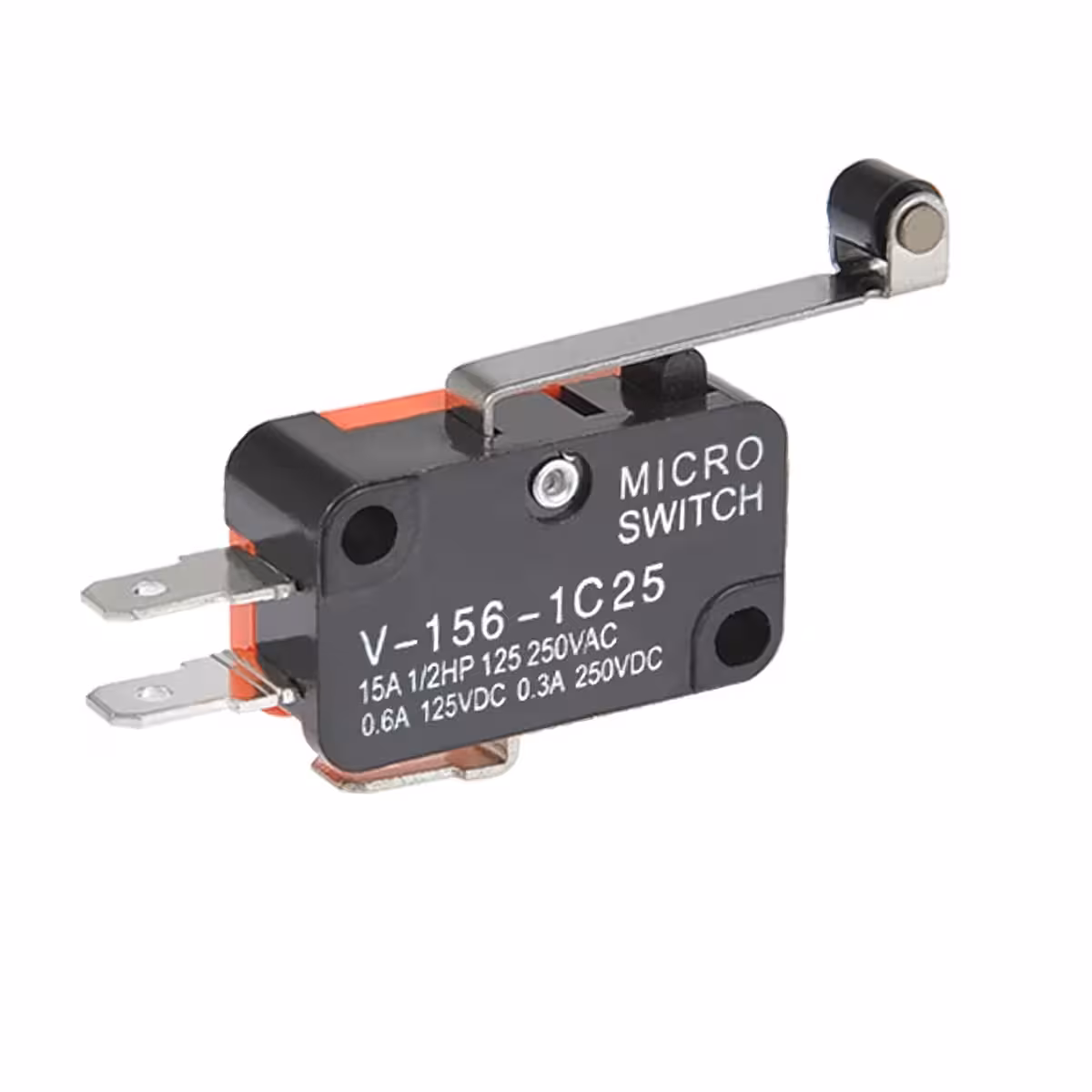

Micro Switch V-156-1C25 med lång hävarm – Industriell gränslägesbrytare 15A för CNC, automatisering och 3D-skrivare
När en endstop sviker, riskerar hela maskinen att ta skada. Oavsett om du bygger en CNC-fräs, en 3D-skrivare eller ett industriellt styrsystem behöver du en gränslägesbrytare som levererar en exakt och pålitlig signal varje gång. Vår V-156-1C25 med rulle och lång hävarm är konstruerad för just detta — utan glapp, utan osäkra signaler och utan kompromisser.

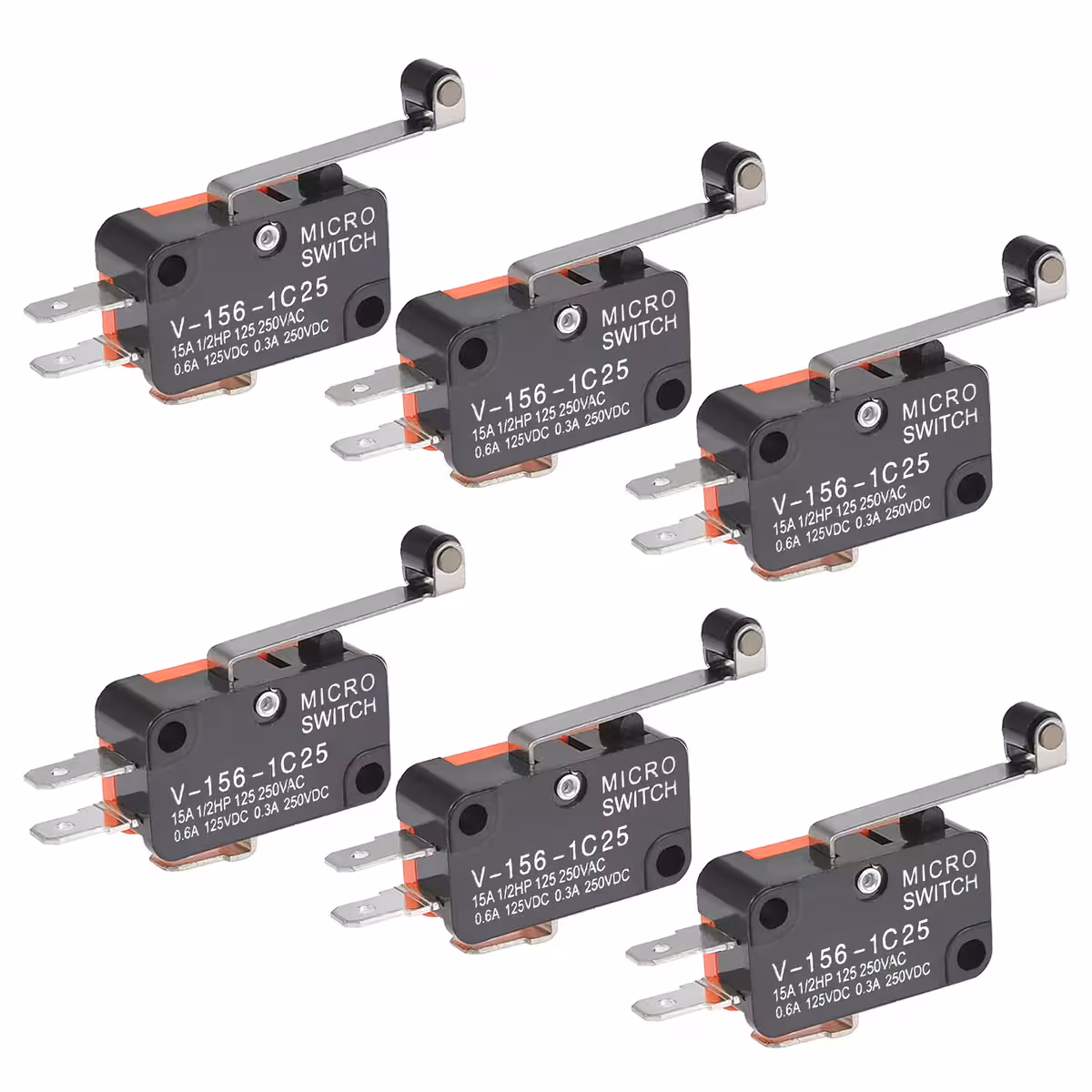

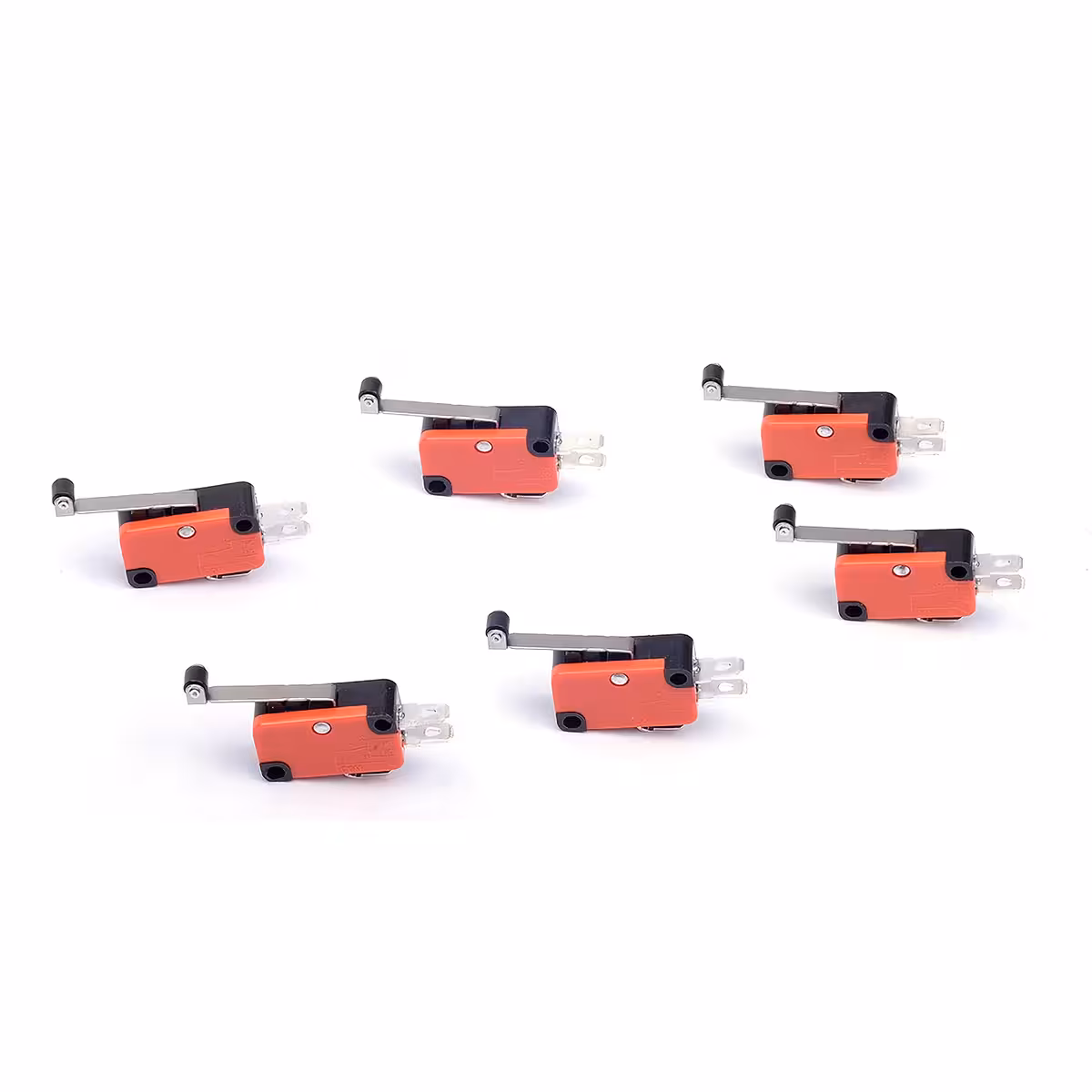

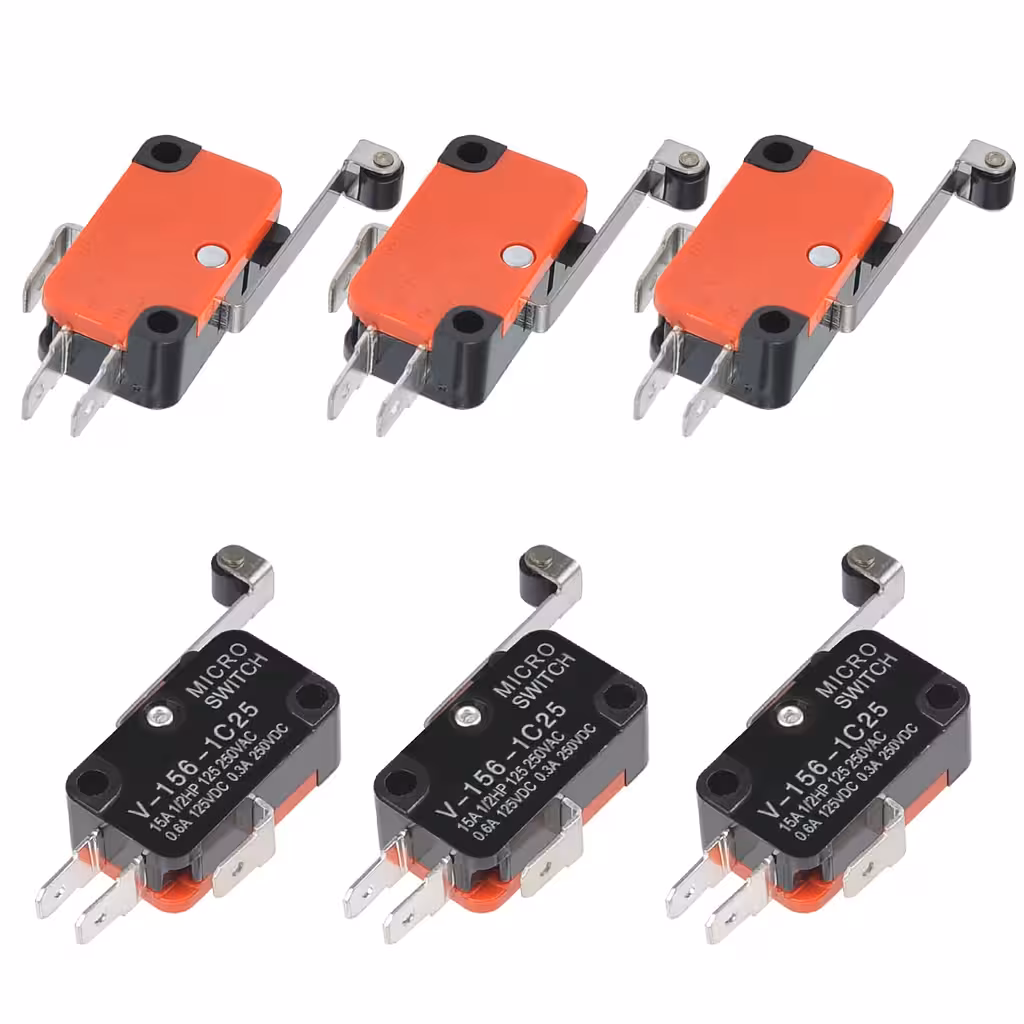

Notera: Setet innehåller 6 identiska enheter av modellen V-156-1C25. Bilderna är illustrativa och visar en enskild enhet. Kontrollera alltid elektrisk kompatibilitet (spänning och ström) före installation.
Varför välja denna modell? (Fördelar):
- 15A vid AC — klarar rejäla laster — styr mindre motorer upp till 1/2 hk direkt utan behov av relä, vilket förenklar din elinstallation.
- Lång hävarm med rulle — möjliggör detektering på avstånd från brytaren, vilket eliminerar behovet av millimeterexakt montering.
- Snap-action momentary — växlingen mellan NO och NC sker omedelbart, oavsett hur snabbt hävarmen påverkas; ger en ren digital signal till PLC eller mikrokontroller.
- 3 terminaler (COM/NO/NC) — flexibel inkoppling beroende på logik; fungerar lika bra i säkerhetskretsar som för signalering.
- Kompatibel med AC och DC — 125V/250V AC eller 125V/250V DC; en mångsidig lösning för de flesta system.
- Prisvärt 6-pack — lägre styckpris och du har alltid reservdelar hemma för snabbt underhåll.
- Kompakt format (2,79 × 1,60 cm) — enkel att integrera i trånga utrymmen med säker montering via 0,33 cm monteringshål.
Detaljer och prestanda

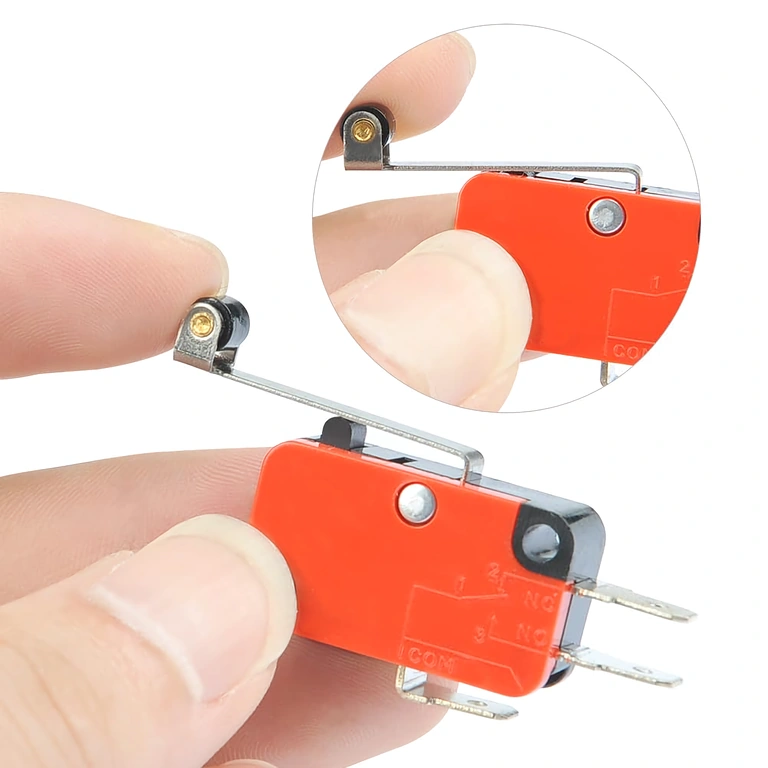

Den ledade långa hävarmen gör att brytaren kan aktiveras från en större vinkel, vilket ger större mekaniska toleranser vid installation och kräver mindre aktiveringskraft jämfört med modeller med kort hävarm. Det gör monteringen smidigare och justeringen av brytpunkten enklare.
Snap-action-mekanismen säkerställer att övergången mellan Normal Open och Normal Closed sker distinkt, oavsett om hävarmen rör sig långsamt eller snabbt. Resultatet är en ren signal utan störningar — precis vad Arduino, Raspberry Pi, CNC-styrenheter och PLC-system kräver för stabil drift.
Med en kapacitet på 15A vid 250V AC klassas V-156-1C25 som en robust industriell komponent. För DC-applikationer är specifikationerna 0,6A/125V och 0,3A/250V, vilket följer standarden för ljusbågssläckning vid kontinuerlig brytning.
| Parameter | Värde / Detalj |
|---|---|
| Modell | V-156-1C25 |
| Elektrisk kapacitet AC | 15A, 1/2 hk, 125V AC / 250V AC |
| Elektrisk kapacitet DC | 0,6A vid 125V DC / 0,3A vid 250V DC |
| Kontaktkonfiguration | 1NO + 1NC (3 terminaler: COM, NO, NC) |
| Aktiveringstyp | Lång ledad hävarm med rulle |
| Brytarmekanism | Snap-action momentary |

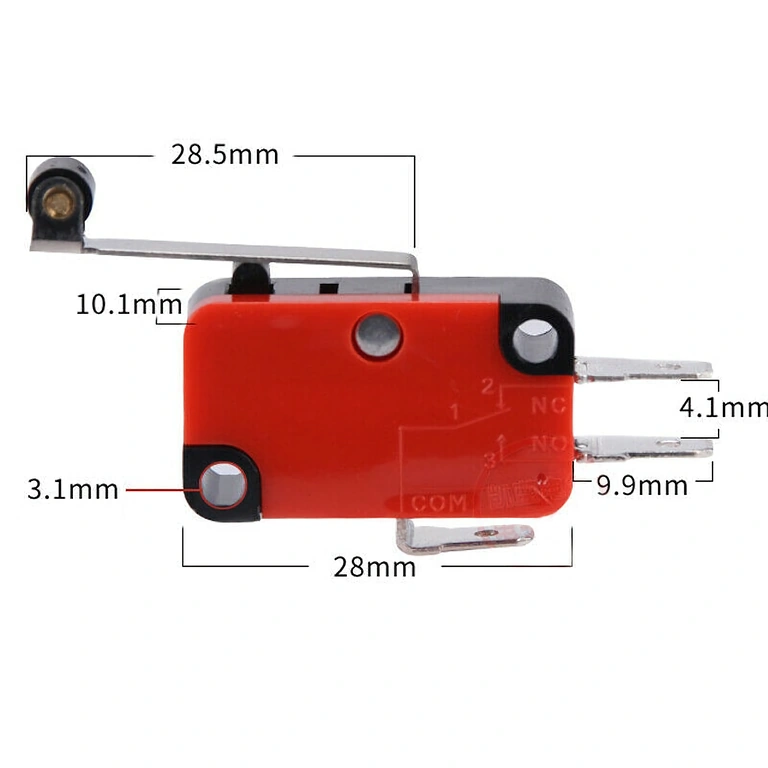

| Mått brytarkropp | 2,79 × 1,60 × 0,99 cm |
| Mått hävarm | 5,08 × 0,41 cm |

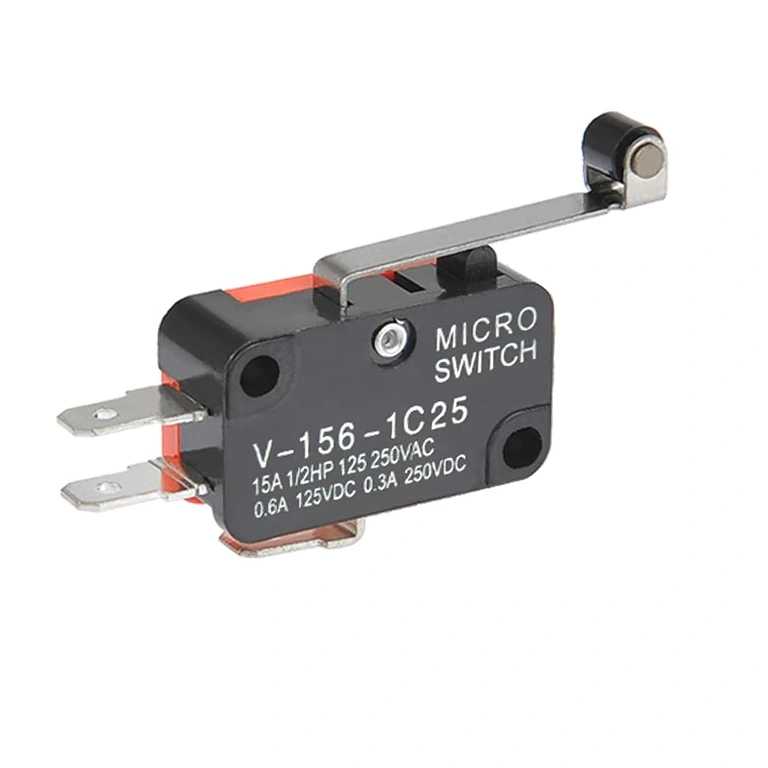

| Monteringshål | 0,33 cm |

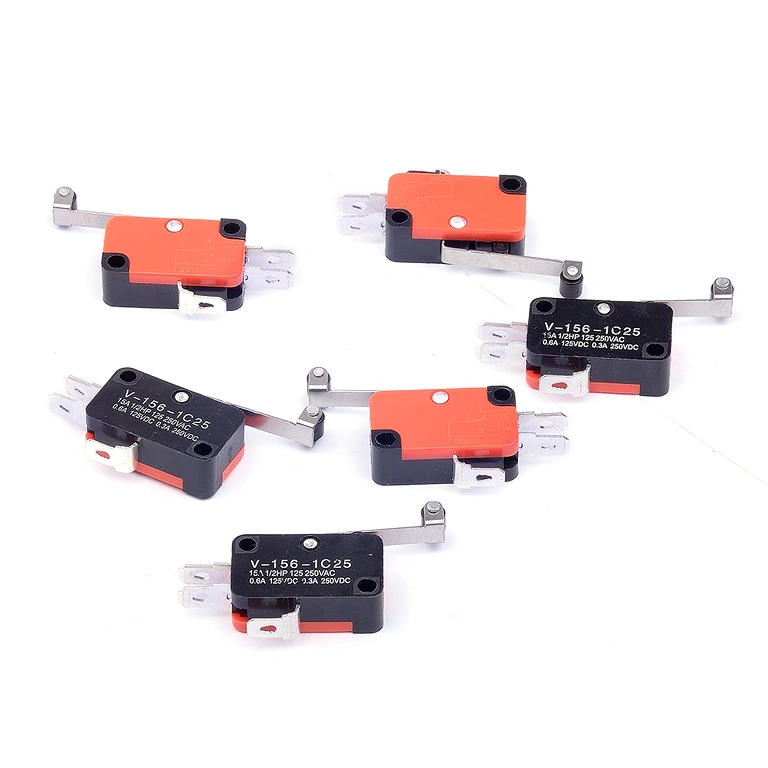

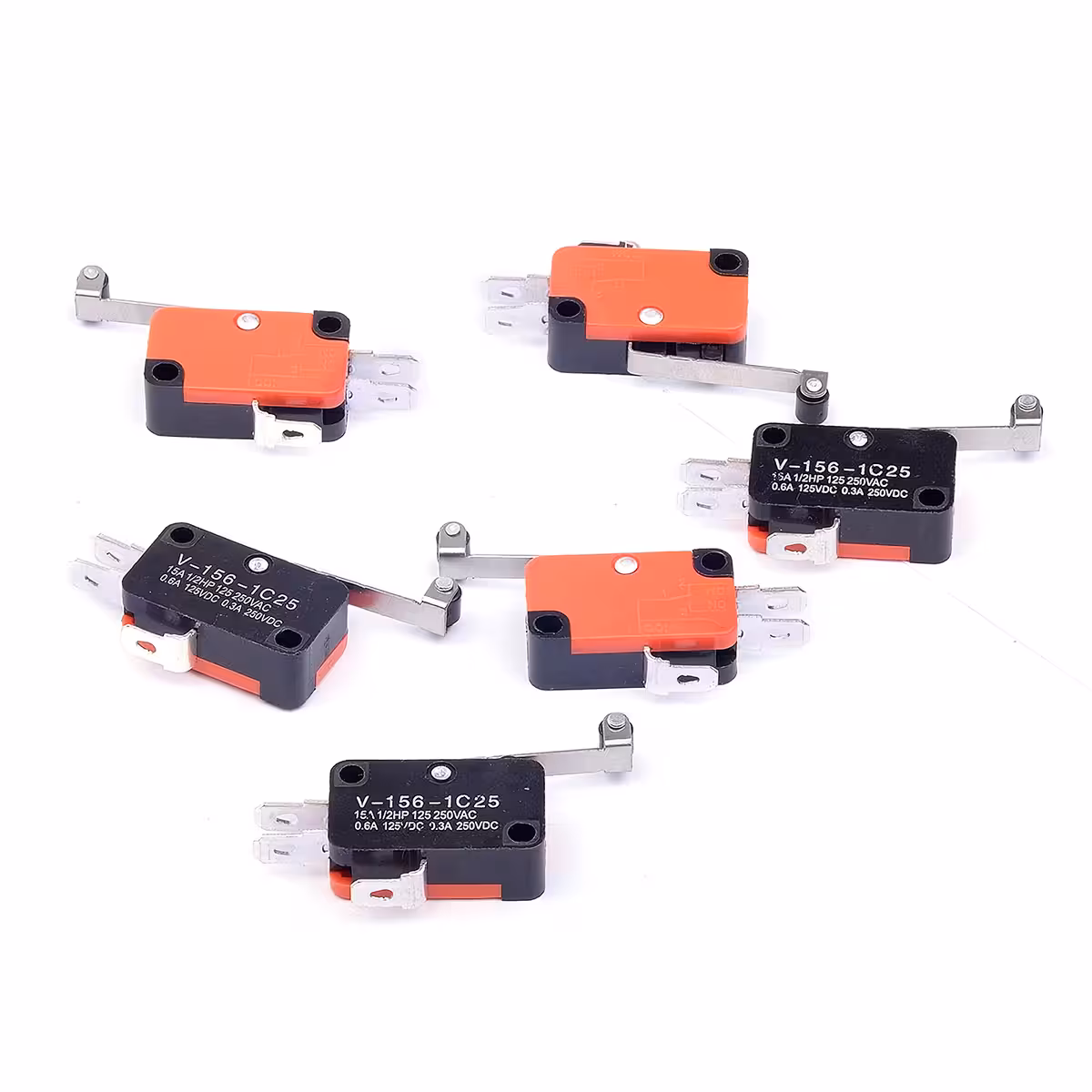

| Material | Plast + metall |

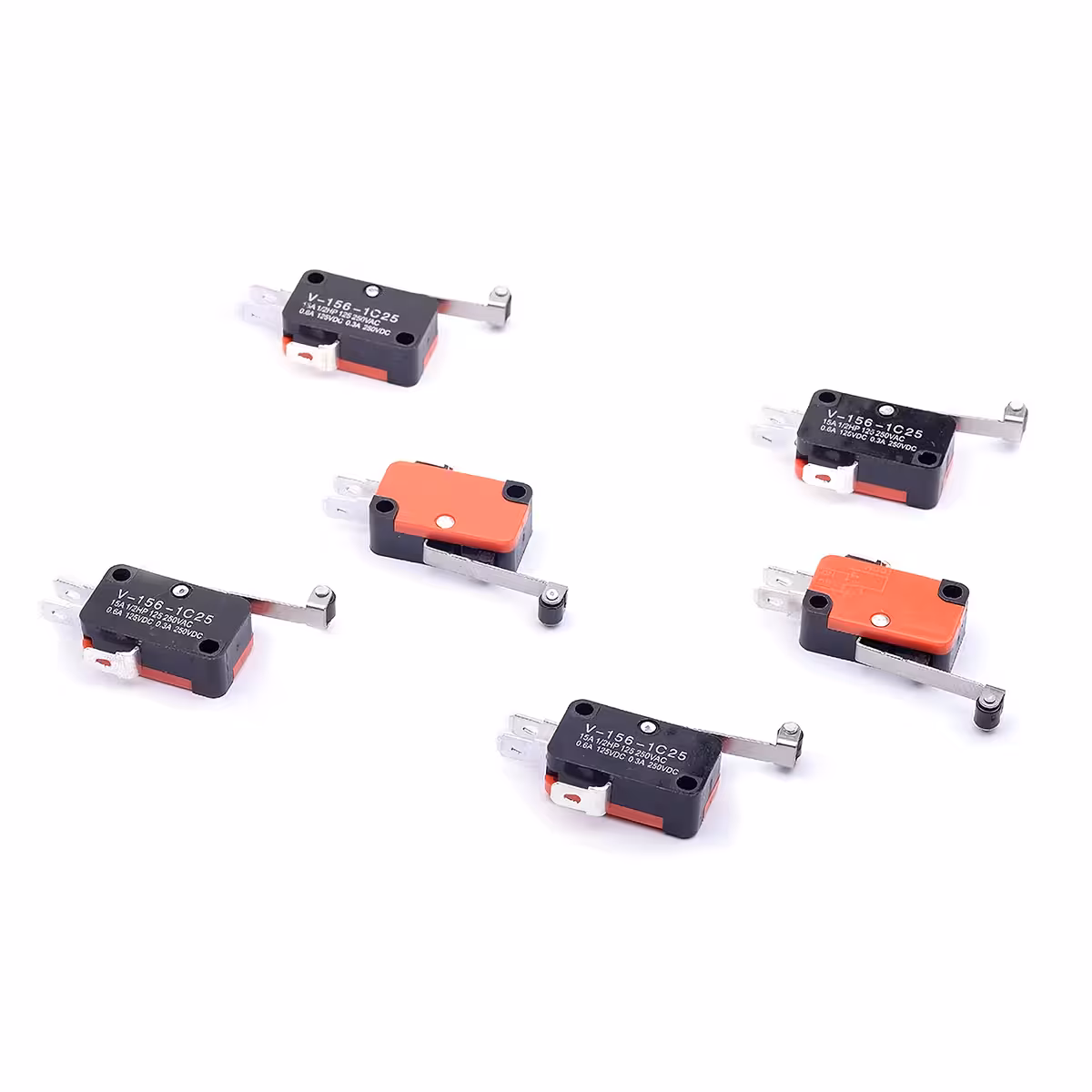

| Färg | Röd, svart, silver |
| Vikt per styck | 8g |
| Antal i set | 6 stycken |
| Typiska användningsområden | CNC, industriell automatisering, 3D-skrivare, säkerhetssystem |
Innehåll i förpackningen

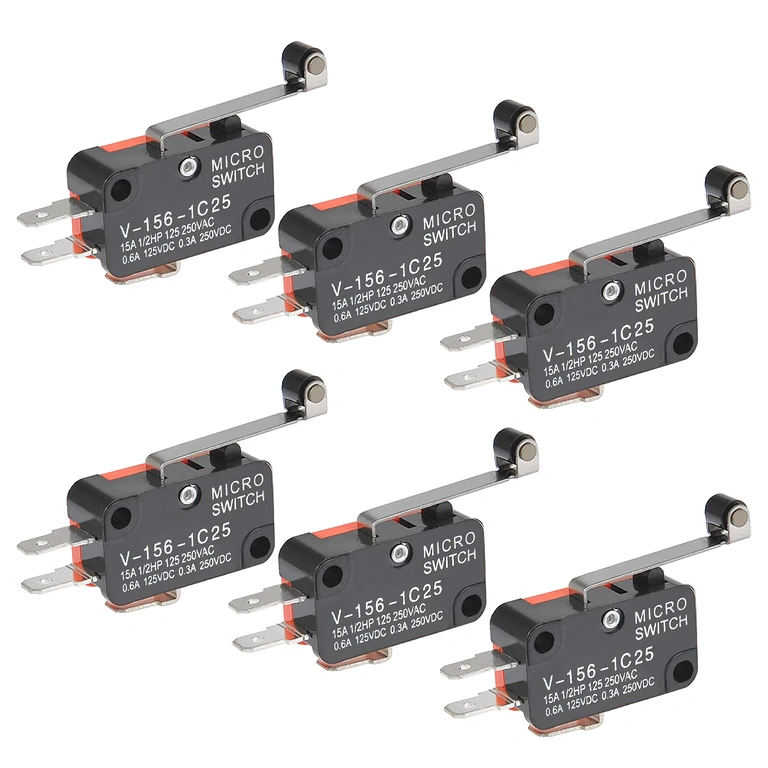

- 6 × Gränslägesbrytare V-156-1C25 med rulle och lång hävarm
Vanliga frågor
Vad innebär 1NO + 1NC och hur kopplas den?

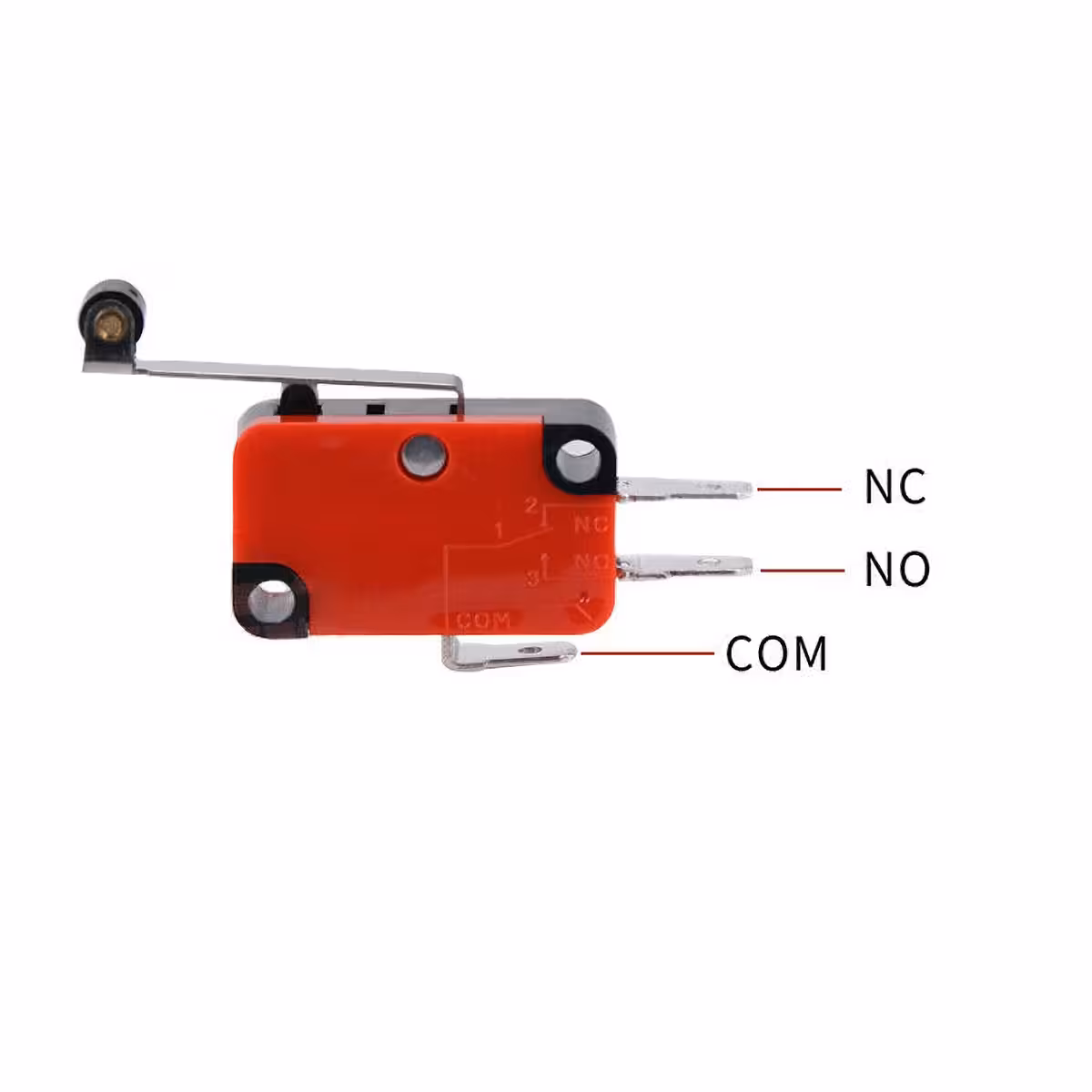

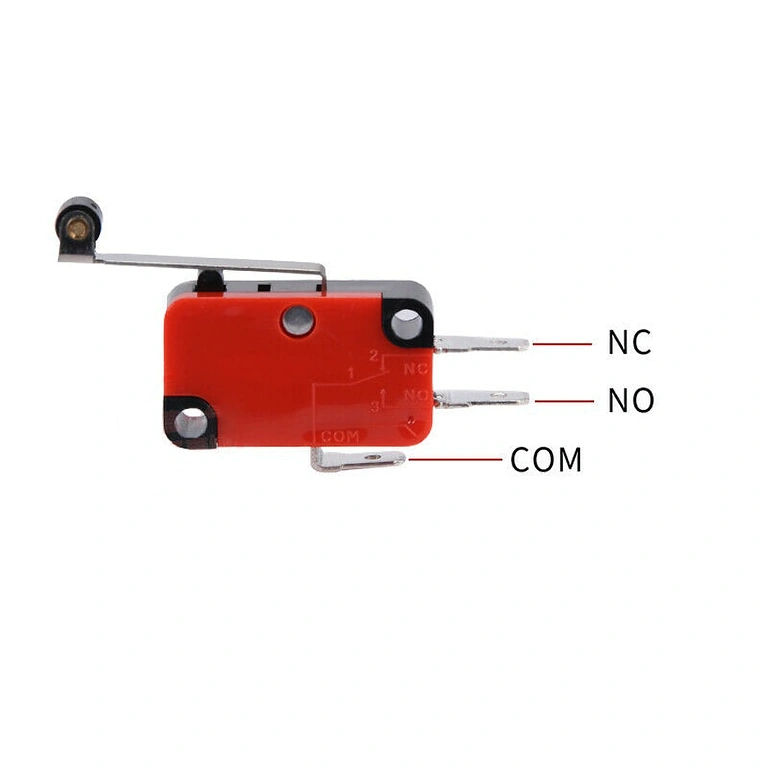

Brytaren har 3 terminaler: COM (gemensam), NO (Normal Open — öppen krets i viloläge) och NC (Normal Closed — sluten krets i viloläge). När hävarmen trycks in växlar kontakterna. Du väljer terminal baserat på om du vill att kretsen ska slutas eller brytas vid aktivering.
Passar den till 3D-skrivare och CNC-maskiner?
Ja, V-156-1C25 är en av de vanligaste endstop-brytarna för både Cartesian- och CoreXY-skrivare samt hobby-CNC-maskiner. Den långa hävarmen gör det enkelt att finjustera brytpunkten.
Kan den kopplas direkt till Arduino eller Raspberry Pi?
Ja, du kopplar NO- eller NC-terminalen till en digital pinne på mikrokontrollern (använd pull-up-motstånd). Observera: Blanda aldrig 3,3V/5V TTL-logik med 15A/250V AC-kretsar på samma brytare.
Vad är skillnaden mot en brytare med kort hävarm?
Den långa hävarmen ger en längre slaglängd och kräver mindre kraft för att aktiveras, vilket gör den mer känslig och lättare att integrera i system med större mekaniska toleranser.
Ingår monteringsskruvar eller kontakter?
Nej, setet innehåller endast 6 stycken V-156-1C25. Skruvar och kabelskor köps separat efter behov.
Är den kompatibel med andra brytare i V-15x-serien?
Ja, V-156-serien följer standarden för SPDT-brytare och har samma fysiska mått som de flesta brytare i V-15x-familjen.
