Set om 2 st – BMS-modul 2S 20A 7,4V med balansering – schema inkluderat

Huvudfördelar

• Aktiv balansering — jämnar ut cellspänningarna under laddning för längre livslängd.
• Fullständigt skydd — överladdning, överurladdning, överström och kortslutning (återställningsbar).
• Bred kompatibilitet — stödjer 18650, 26650 och Li-Po-celler på 3,7/4,2V.
• Kompakt konstruktion — perfekt för små verktyg, DIY-projekt, power packs och mobila system.
• Enkel kabeldragning — tydliga anslutningspunkter: 0V, 4,2V, 8,4V samt utgångsklämmor +/−.

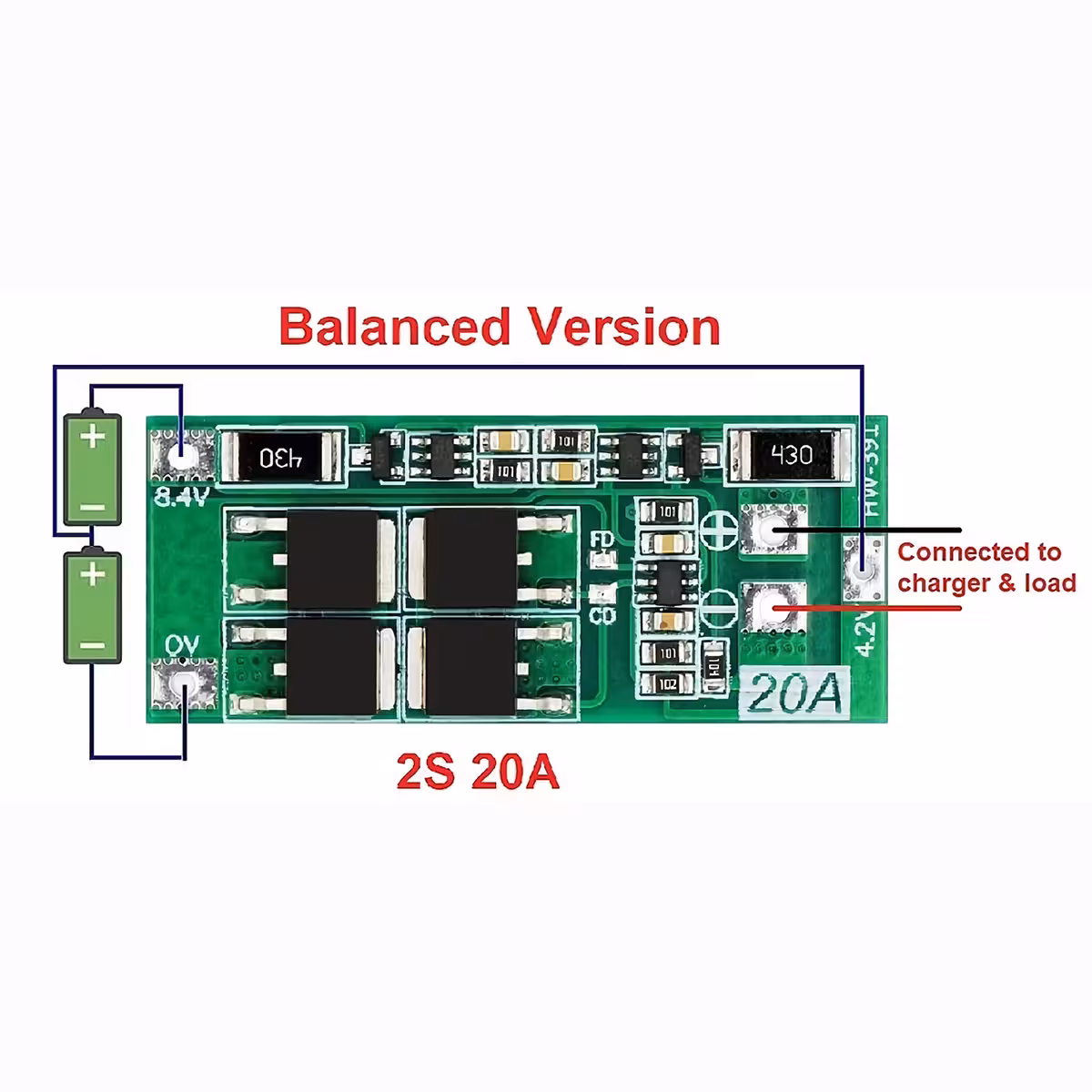

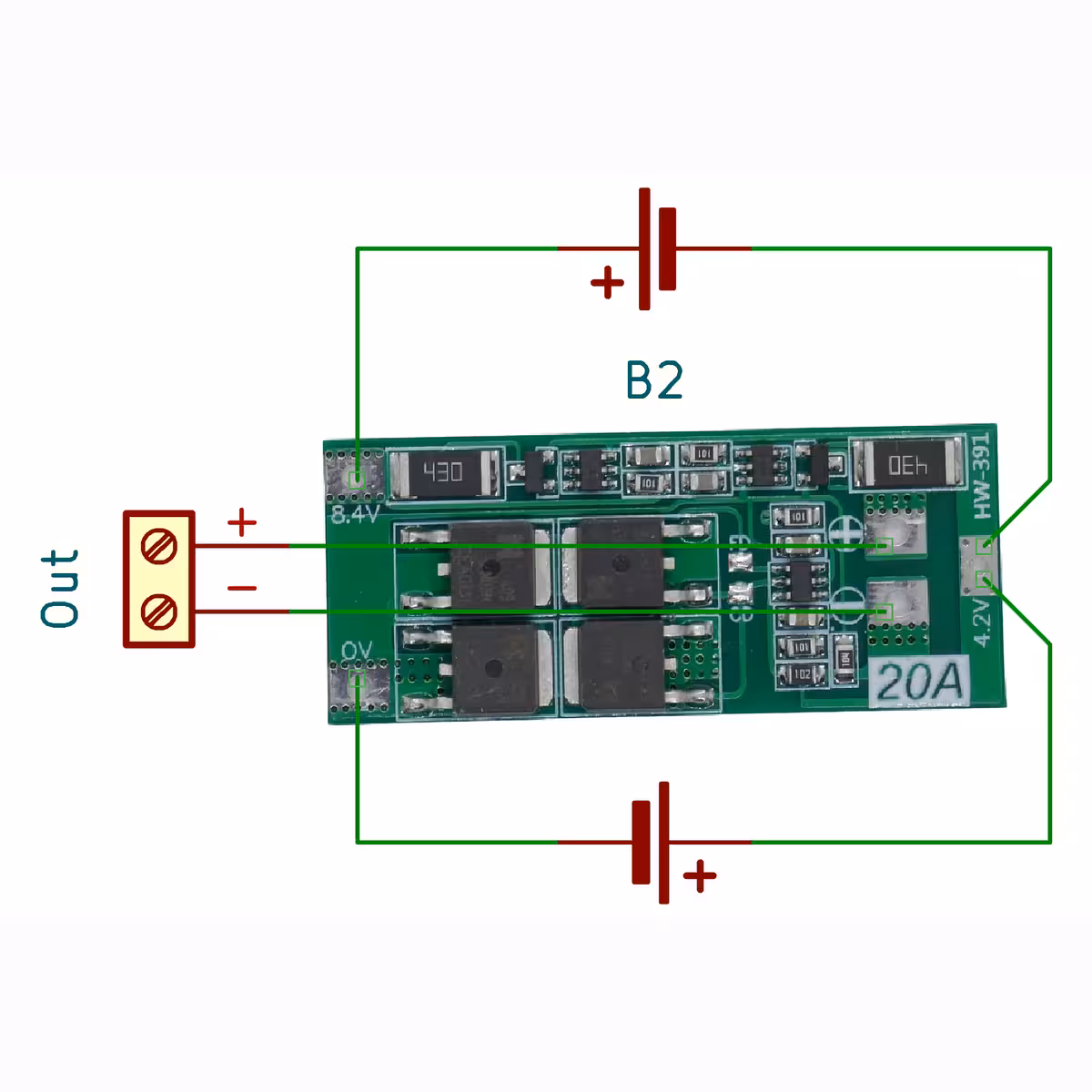

Korrekt anslutning

Anslut batterierna enligt följande:

• Cell 1: 0V (−) → 4,2V (+)
• Cell 2: 4,2V (−) → 8,4V (+)
• Slututgång finns på + och − klämmorna på kortet.

Observera: Vid första anslutning måste batteriet laddas för att aktivera utgången. Blanda inte batterier med mycket olika kapacitet eller inre resistans.

Tekniska specifikationer

Information för laddning och användning

• Rekommenderad laddning: 8,4–9,0V.
• BMS begränsar automatiskt laddningsströmmen till 10A.
• För hög belastning, säkerställ adekvat kylning eller sänk strömmen.
• Idealiskt för applikationer upp till 50W eller resistiva laster under 168W.

Kompatibilitet & användningsområden

Lämpligt för:

• Li-Ion 2S-paket (DIY, paneler, power packs)
• Små elverktyg och robotikprojekt
• Portabel utrustning och modifierade system med 18650/26650/LiPo-celler

Säkerhetsanvisningar och bästa praxis

• Blanda inte en bra cell med en degraderad.
• Respektera polariteterna 0V / 4,2V / 8,4V enligt schemat.
• Vid första anslutning, ladda paketet för att aktivera utgången.

Förpackningens innehåll

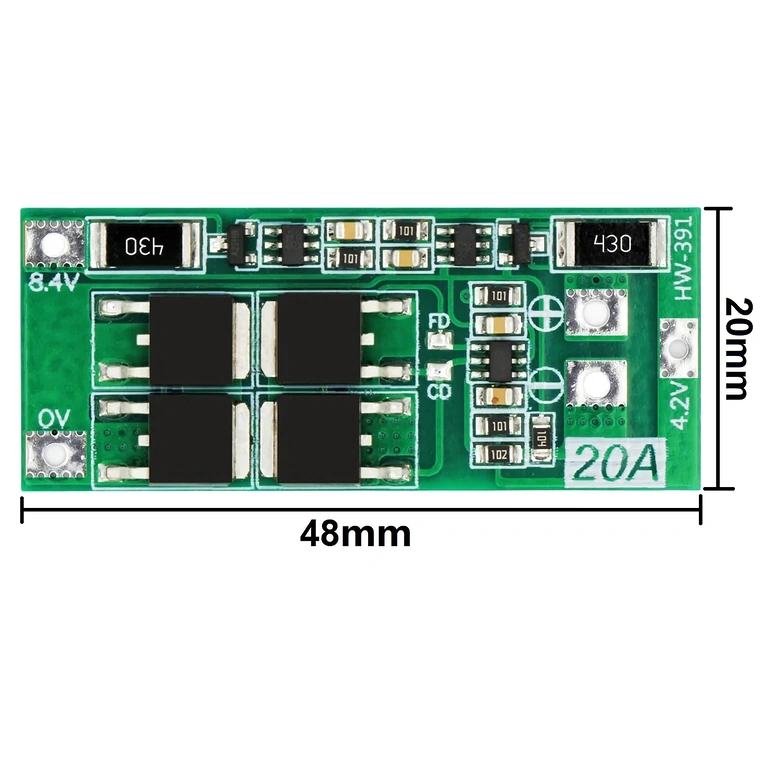

Set om 2 × BMS 2S 20A — version med balansering (48×20×3,4 mm), idealiska för 7,4V Li-Ion-paket med avancerat skydd och balansering.
