XL6009 DC-DC Boost Converter Step-Up – 5-pack med 4A och 94% effektivitet för dina projekt
Har du en 5V-källa men behöver 12V? Eller vill du driva en LED-list från ett 3,7V-batteri? XL6009 boost-omvandlare är den perfekta lösningen. Med detta 5-pack har du alltid moduler redo för dina DIY-projekt utan att behöva beställa styckvis.
Observera: Utspänningen måste alltid vara högre än inspänningen. Detta är en step-up-omvandlare (boost), inte en step-down (buck).
Varför välja detta set? (Fördelar):
- Prisvärt 5-pack — Perfekt för att ha ett lager hemma för flera projekt.
- 4A utström — 33% högre kapacitet än den klassiska LM2577 (3A), vilket räcker gott för DC-motorer, LED-lister eller batteriladdning.
- Upp till 94% effektivitet — Minimal energiförlust gör att modulen håller sig sval även vid medelhög belastning.
- 400KHz switchfrekvens — Nästan 8 gånger högre än LM2577 (~52KHz), vilket ger lägre rippel (~50mV) och mer kompakta komponenter.
- Hög precision (±0,5%) — Utspänningen förblir stabil även vid plötsliga lastförändringar.
- Låg tomgångsförbrukning (18mA) — Effektiv drift även i batteridrivna applikationer.
- Brett temperaturområde -40°C till +85°C — Klarar krävande miljöer, utomhusbruk eller inbyggnad i täta kapslingar.
Prestanda och detaljer

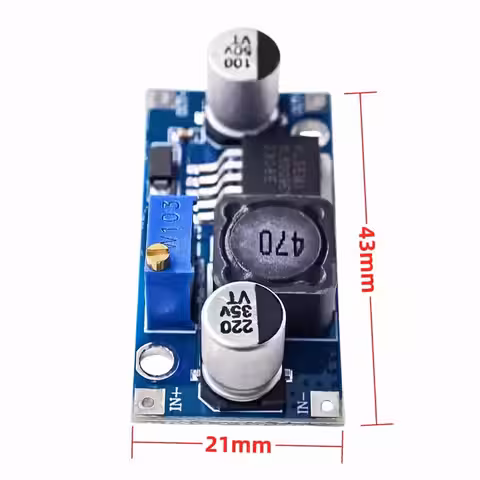

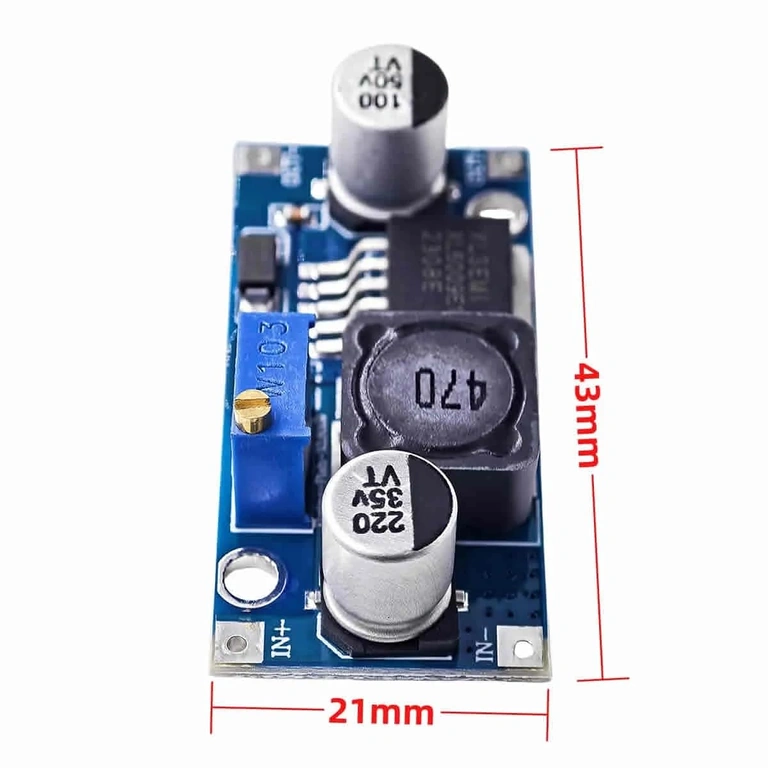

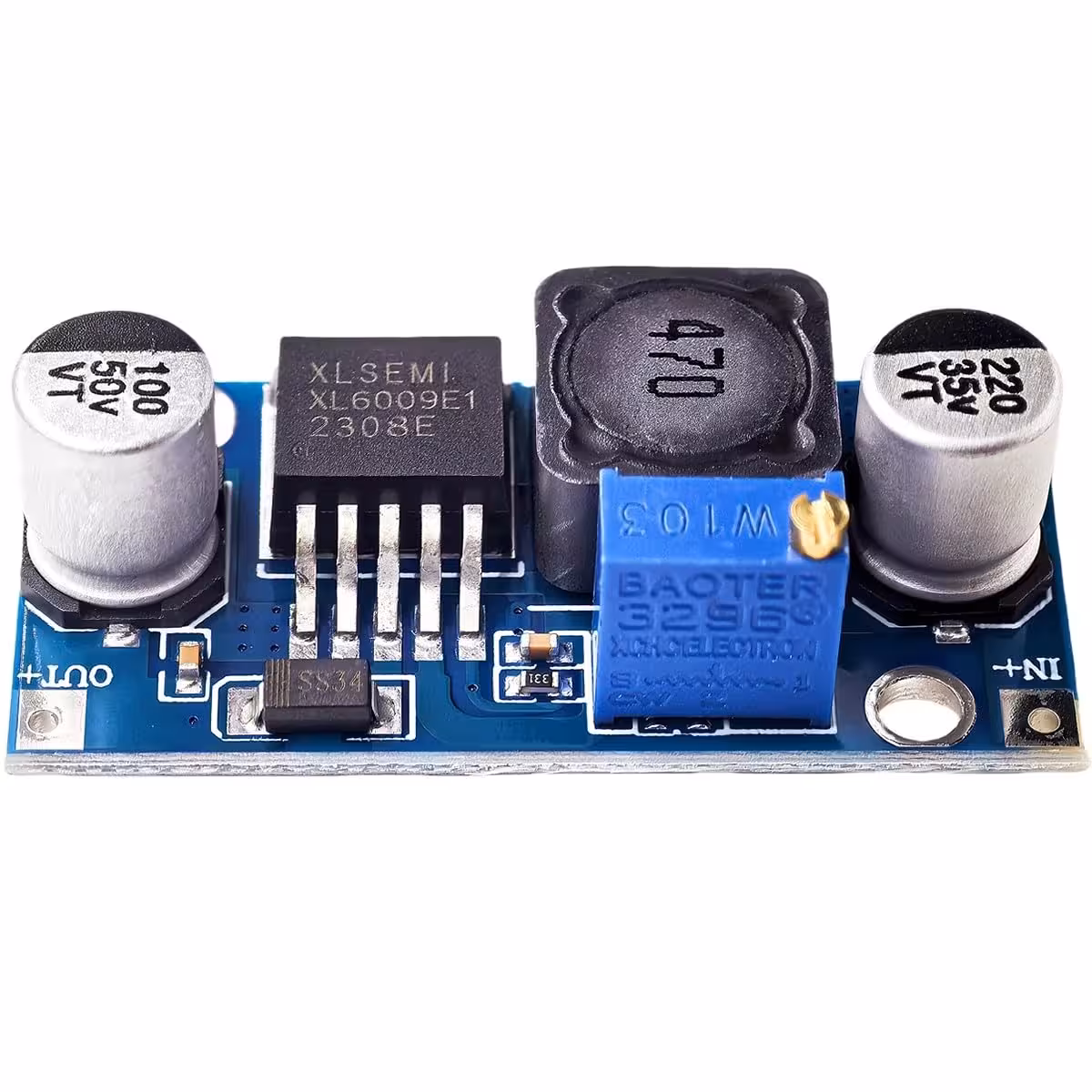

Modulen drivs av XL6009-chippet som arbetar vid 400KHz. Den höga frekvensen håller ripplet nere på cirka 50mV, vilket ger en renare spänning utan behov av extern filtrering. Justering sker enkelt via den inbyggda flervarvspotentiometern – vrid tills du når önskad spänning med hjälp av en multimeter. En 0,1µF-kondensator på utgången filtrerar bort högfrekvent brus.
| Parameter | Värde / Detalj |
|---|---|
| Antal i förpackning | 5 stycken |
| Inspänning | 3V – 32V (rekommenderat 5V – 32V) |
| Utspänning | 5V – 35V (justerbar) |
| Max utström | 4A |
| Verkningsgrad | upp till 94% |
| Switchfrekvens | 400KHz |
| Spänningsreglering | ±0,5% |
| Lastreglering | ±0,5% |
| Utgångsrippel | ≈50mV (lastberoende) |
| Tomgångsström | 18mA (5V in, 8V ut) |
| Brusfiltrering | Integrerad 0,1µF kondensator |
| Driftstemperatur | -40°C ~ +85°C |
| Typ av omvandlare | DC-DC Step-Up (Boost) |
Användarinstruktioner

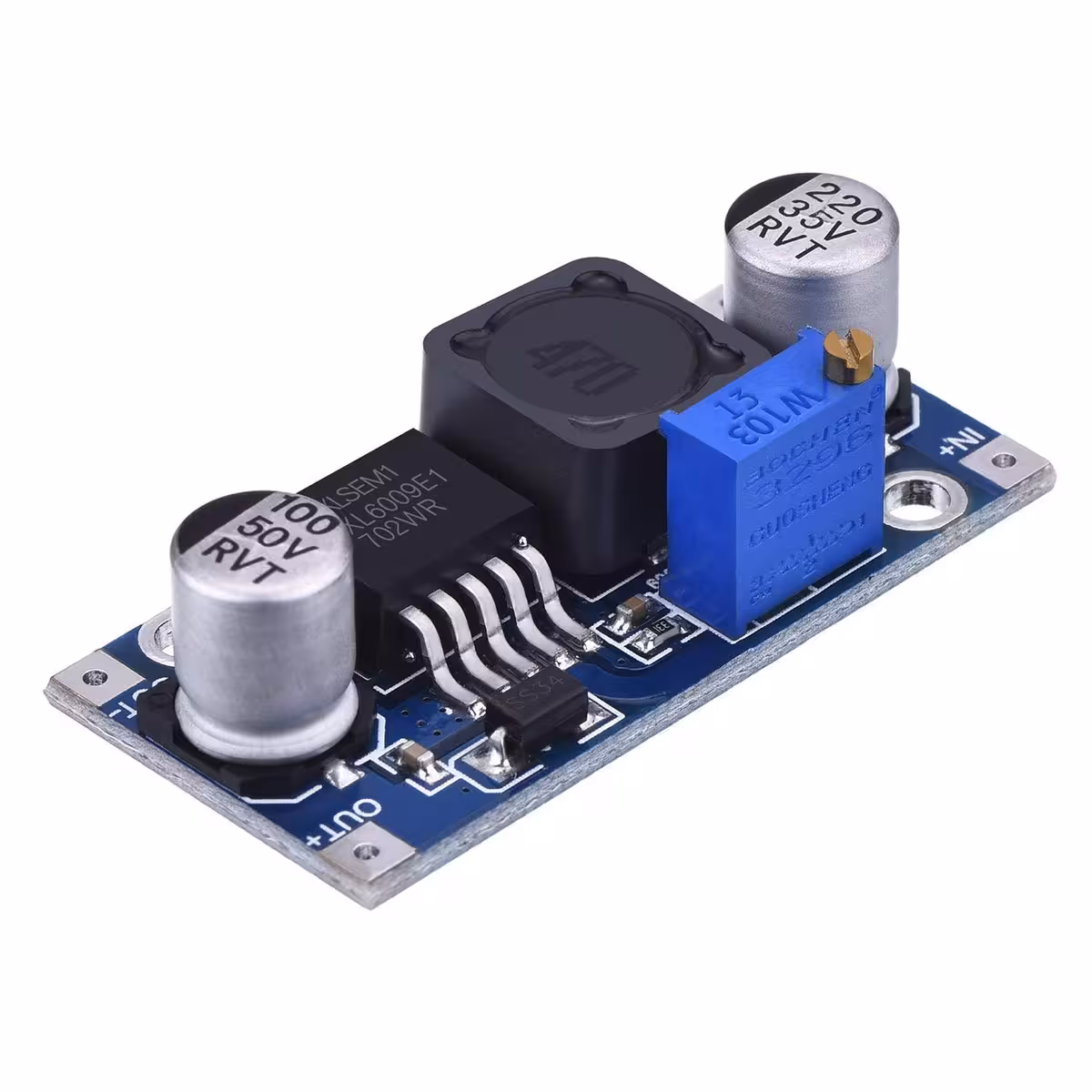

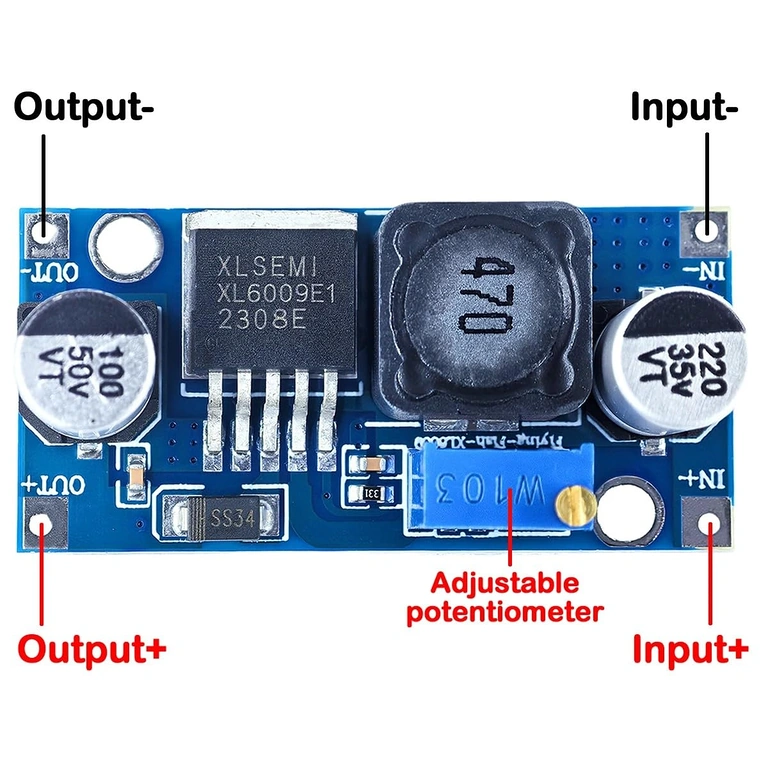

- Anslut strömkällan till modulens ingång (IN+ och IN-).
- Innan du ansluter din last, vrid flervarvspotentiometern moturs för att starta från lägsta spänning.
- Anslut en multimeter till utgången (OUT+ och OUT-) för att övervaka spänningen.
- Vrid långsamt potentiometern medurs tills önskad utspänning uppnås.
- Anslut din last och kontrollera stabiliteten. Justera vid behov.
- Säkerställ att utspänningen är minst 1V högre än inspänningen för korrekt funktion.
- Vid belastning nära 4A bör en kylfläns monteras eller god ventilation säkerställas.
Paketets innehåll

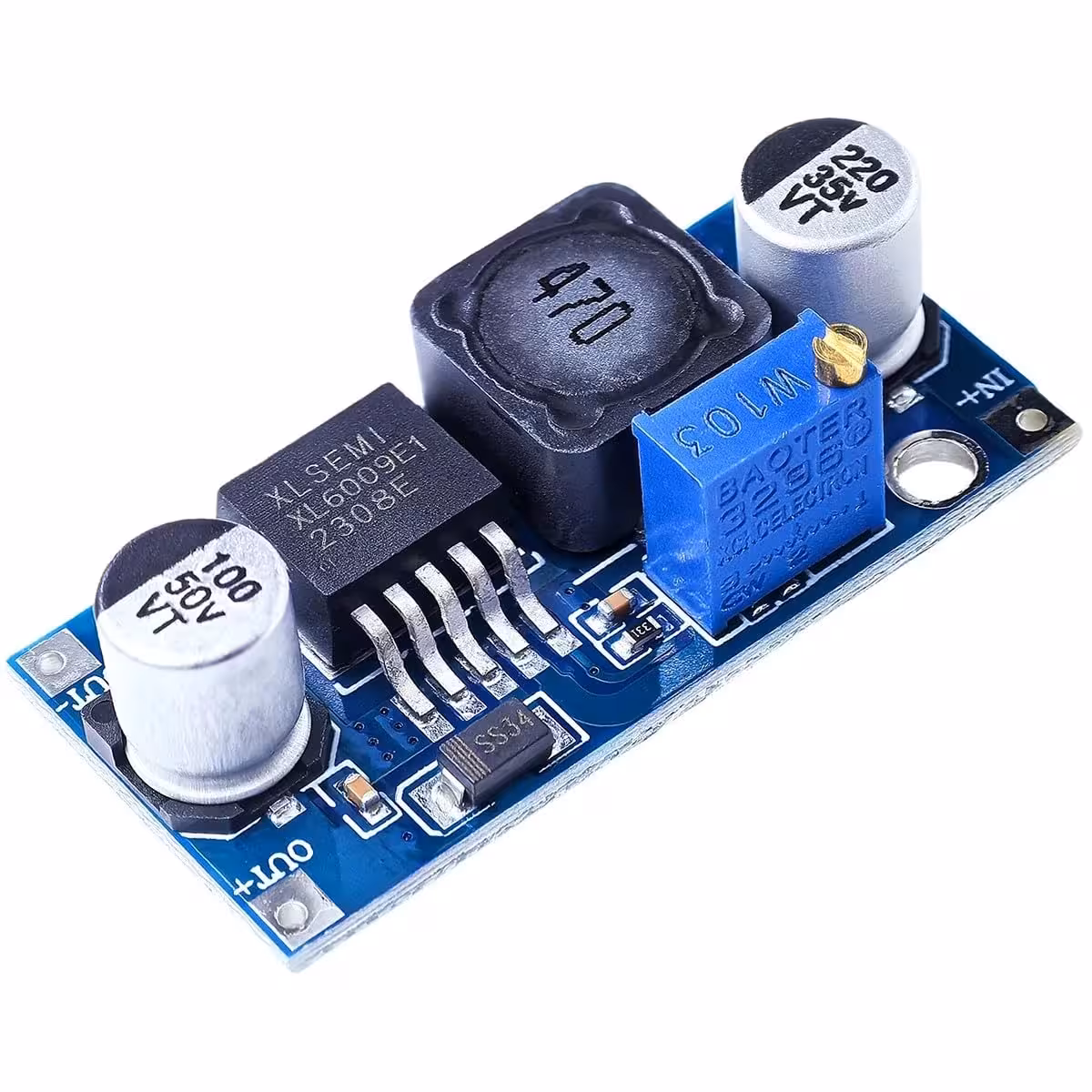

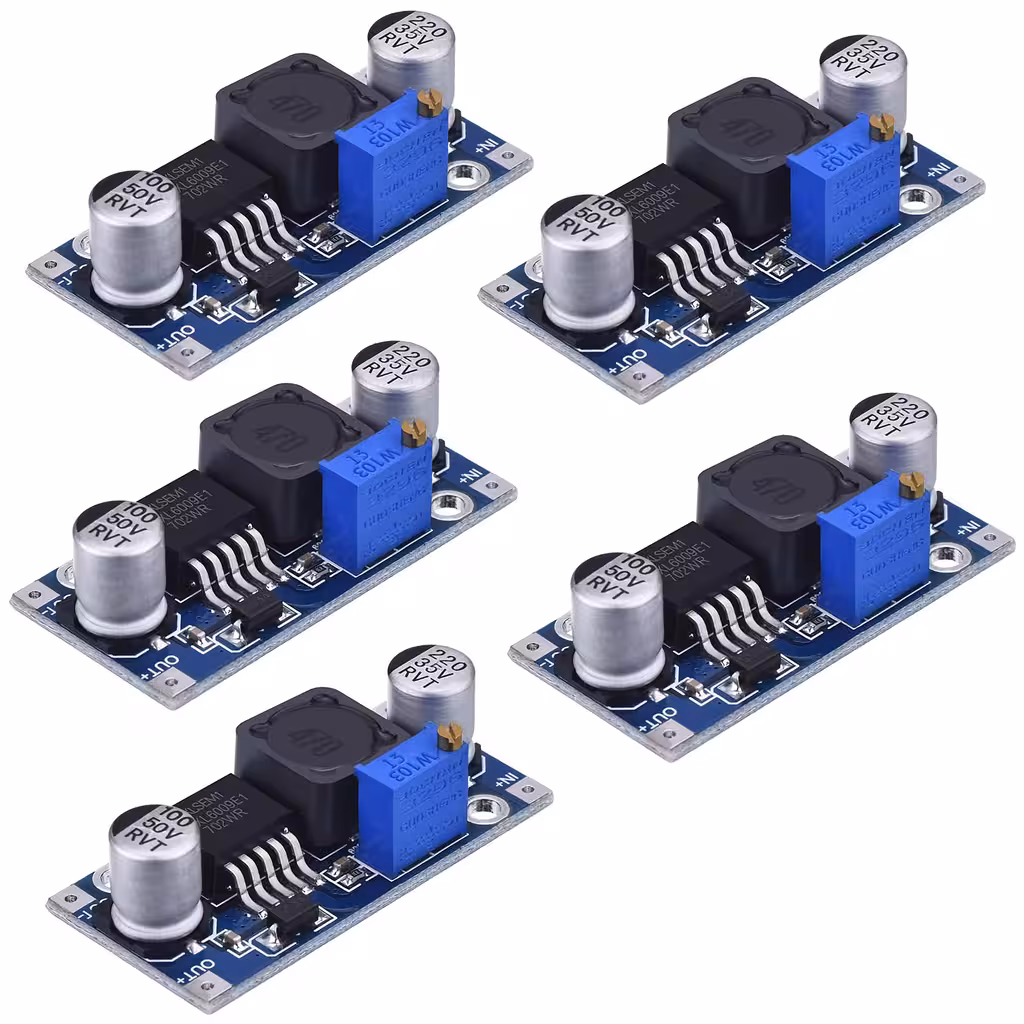

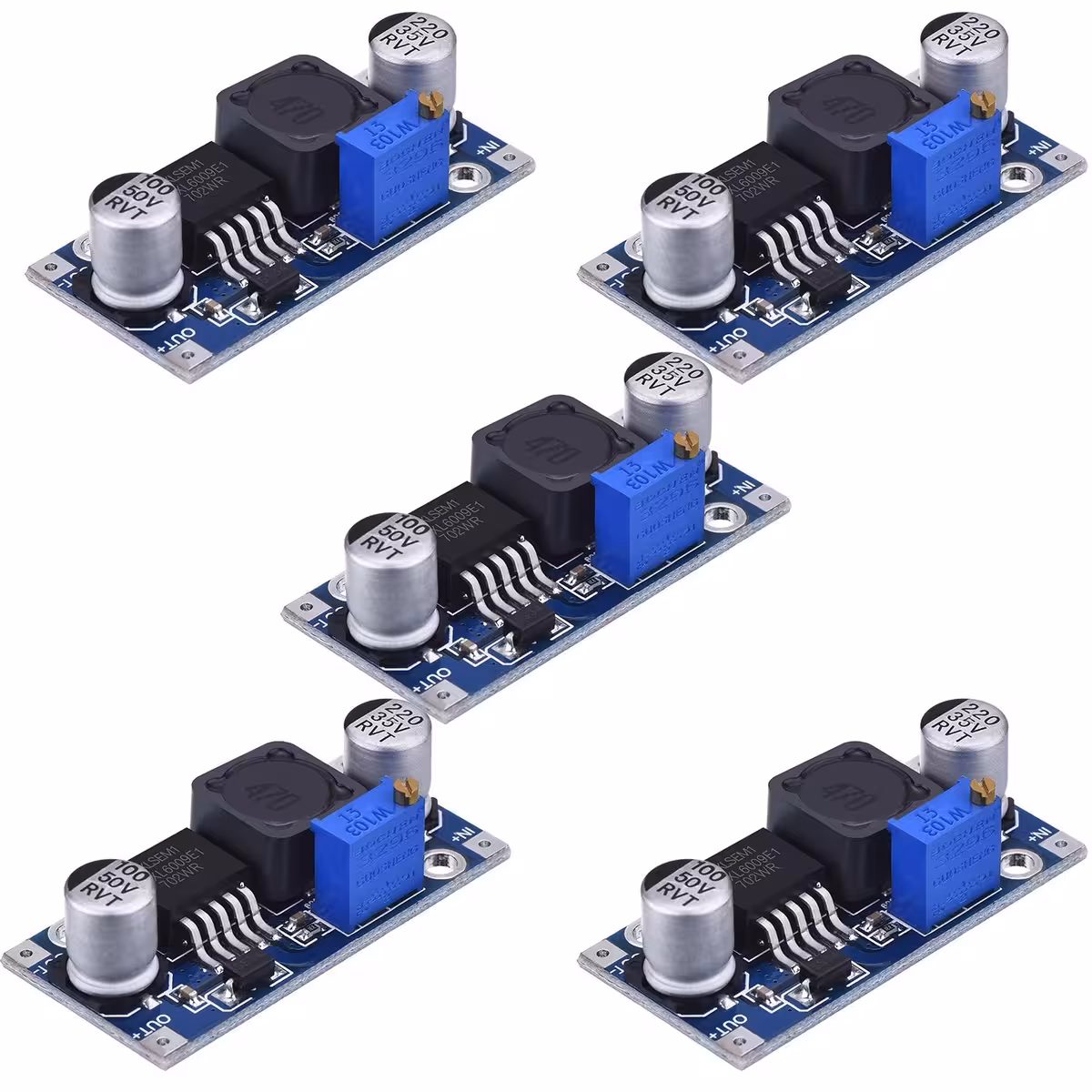

- 5 x XL6009 DC-DC Boost Converter-modul med flervarvspotentiometer
Vanliga frågor
Kan XL6009 användas för att sänka spänningen (step-down)?
Nej. XL6009 är en renodlad boost-omvandlare (step-up) — utspänningen måste alltid vara högre än inspänningen. För spänningssänkning krävs en buck-omvandlare (step-down).
Vad är skillnaden mot LM2577?
XL6009 levererar 4A mot LM2577:s 3A, arbetar vid 400KHz istället för ~52KHz och ger ett betydligt lägre rippel. Resultatet är mer effekt, renare spänning och högre effektivitet i samma kompakta format.
Kan jag driva LED-lister eller DC-motorer?
Ja, den fungerar utmärkt för LED-lister, mindre DC-motorer, Li-Ion-laddning och utvecklingskort (Arduino, ESP32, Raspberry Pi etc.), förutsatt att den totala effekten inte överstiger 4A.
Behövs extra kylning?
Vid belastning under 2A behövs ingen kylning. Om du närmar dig 4A rekommenderas en liten kylfläns eller god luftgenomströmning.
Är utspänningen stabil vid varierande last?
Ja, lastregleringen på ±0,5% säkerställer att utspänningen inte fluktuerar märkbart vid plötsliga strömförändringar, vilket är avgörande för känslig elektronik.

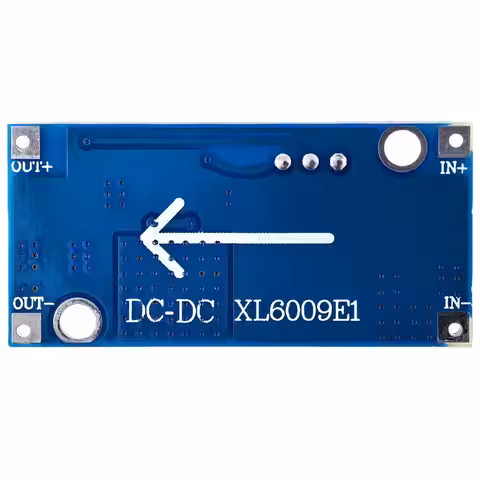

Produktgalleri
