Kontrollerset med S866-display – Full kontroll över din elcykel
Har din gamla styrenhet gett upp, eller är det dags att uppgradera elsystemet? Med vårt kontrollerset inklusive S866-display får du en komplett lösning i ett paket. Systemet är kompatibelt med borstlösa motorer på 24V, 36V och 48V med en effekt på 250W eller 350W, vilket gör det till ett utmärkt val för de flesta standardelcyklar på marknaden.
Observera: Setet är endast avsett för borstlösa motorer (brushless). Kontrollera alltid motorns spänning och effekt innan installation.
Varför välja detta set? (Fördelar):
- Universell kompatibilitet: Stödjer 24V, 36V och 48V, vilket gör att du slipper köpa specifika enheter för olika batterikonfigurationer.
- Automatisk detektering: Känner automatiskt av 120° eller 60° Hall-sensorer i motorn – ingen manuell konfiguration krävs.
- 20 programmerbara parametrar (P01–P20): Justera enkelt PAS-nivåer, hastighetsbegränsning, hjulstorlek och strömstyrka direkt via displayen.
- 20A märkström: Ger stabil prestanda med inbyggt överbelastningsskydd för 250W och 350W motorer.
- Underspänningsskydd: Automatisk avstängning vid 19V / 29V / 39V för att skydda batteriet mot djupurladdning.

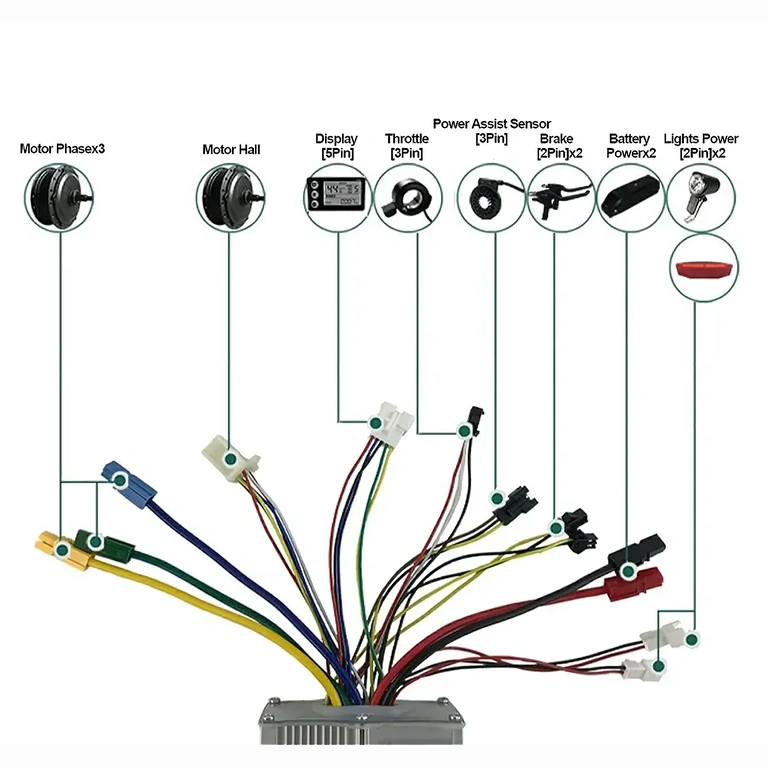

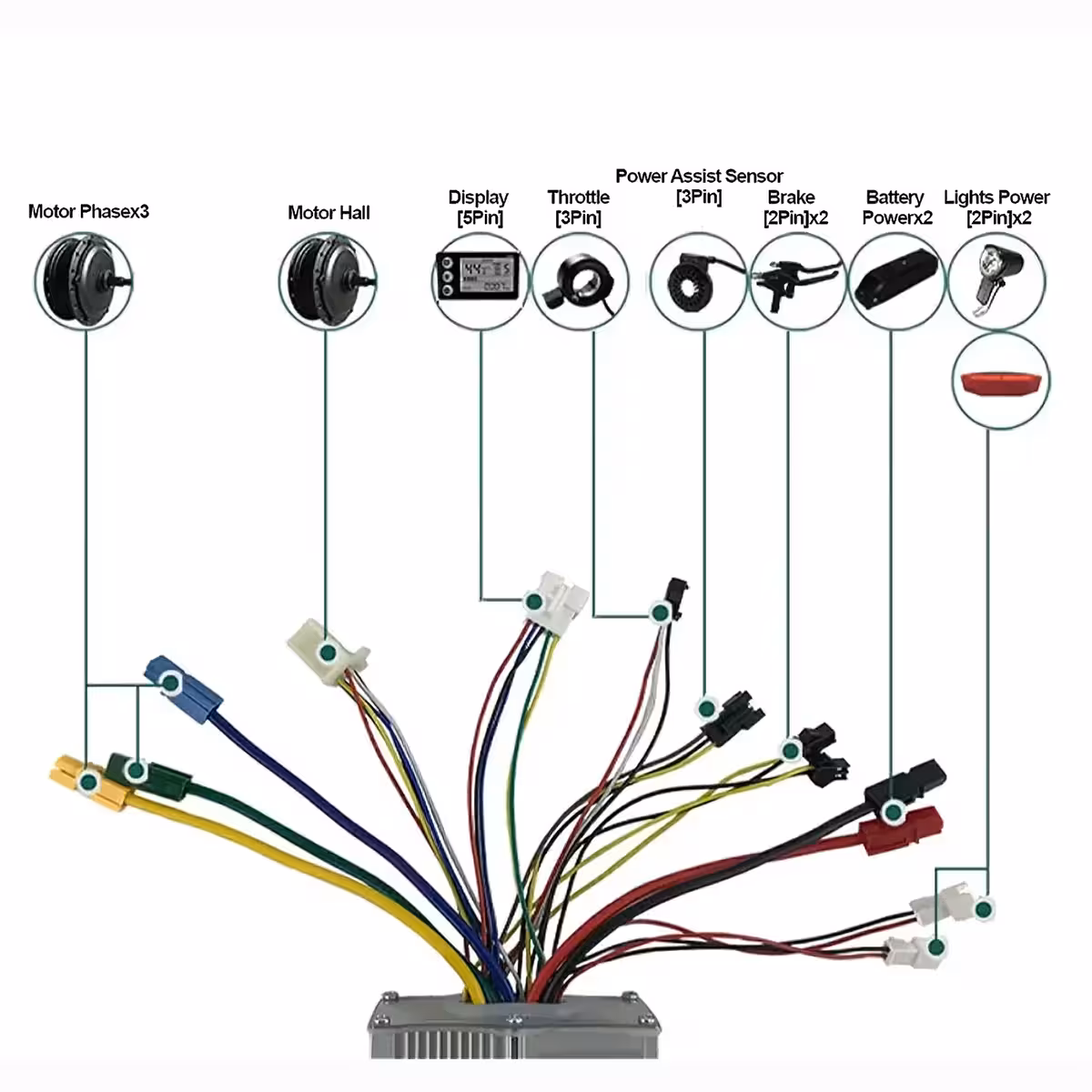

- Enkel installation: Standardiserade kontakter och medföljande kablage gör monteringen smidig och effektiv.
Prestanda och funktioner
Styrenheten är optimerad för borstlösa motorer och säkerställer en tyst och vibrationsfri gång. Med en märkström på 20A klarar den även belastningar från 500W-motorer, förutsatt att spänningen ligger inom de angivna ramarna.

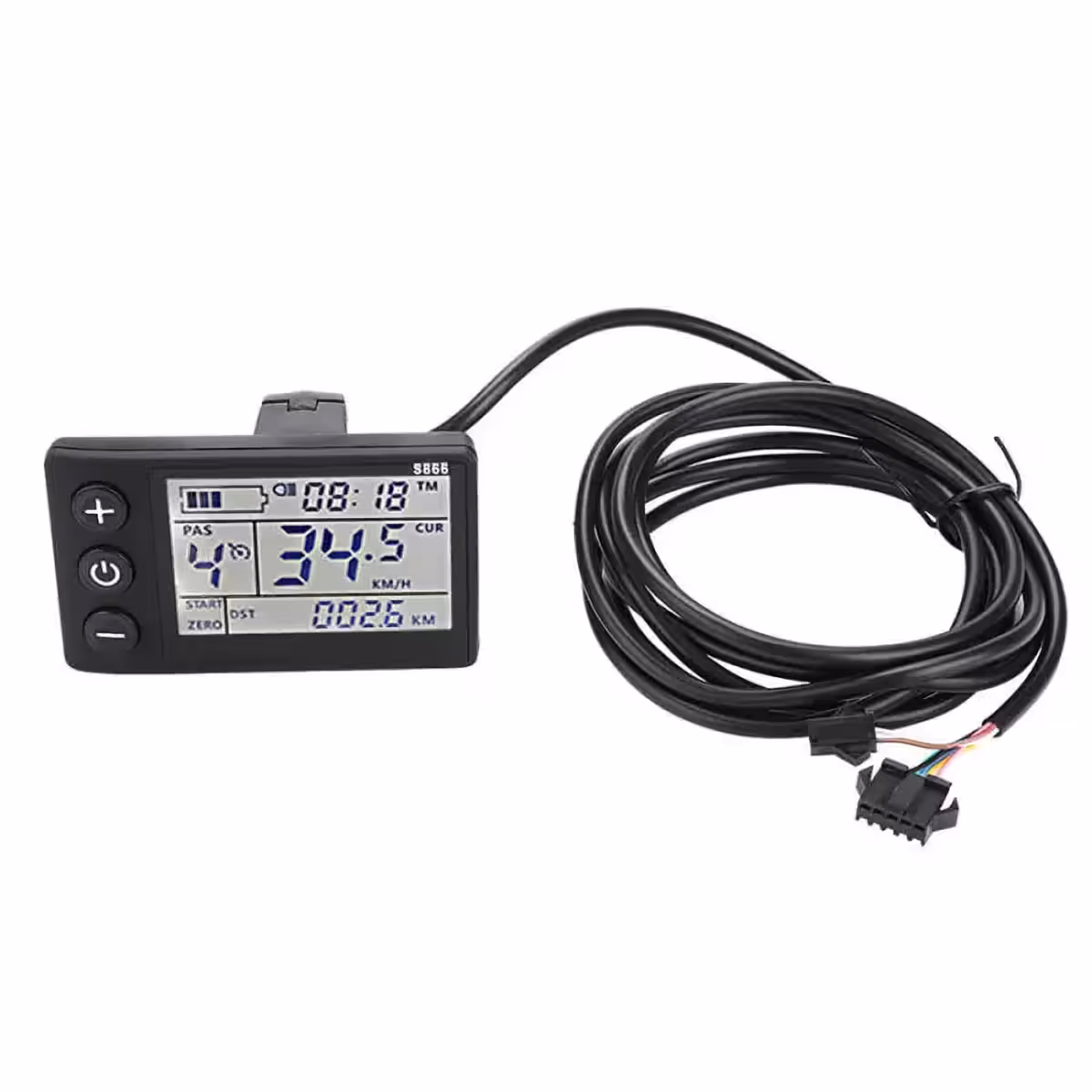

S866-displayen ger dig en tydlig överblick över hastighet, batterinivå, körsträcka och valt PAS-läge i realtid. Menysystemet är intuitivt och låter dig ändra inställningar på bara några sekunder. Den inbyggda farthållarfunktionen (P17) gör det bekvämt att hålla en jämn hastighet på längre sträckor utan att behöva hålla gasreglaget intryckt.
| Parameter | Specifikation |
|---|---|
| Driftspänning | 24V / 36V / 48V |
| Märkeffekt | 250W (24V) / 350W (36V, 48V) |
| Märkström | 20A |
| Lägsta batterispänning | 19V (24V) / 29V (36V) / 39V (48V) |
| Motortyp | Borstlös (Brushless) |
| Motordetektion | Automatisk 120° / 60° |
| Display | S866 LCD |
| Programmerbara parametrar | 20 st (P01 – P20) |
| Pedalassistans (PAS) | Ja – konfigurerbara nivåer (P05) |
| Farthållare | Ja (P17) |
| Hastighetsenhet | km/h eller mph (P02) |
| Hastighetsbegränsning | Ja (P08) |
Programmering och användning
- Starta S866-displayen och håll in MODE-knappen i 3 sekunder för att öppna menyn.
- Navigera mellan parametrarna med + och –; bekräfta valet med MODE.
- P01 – Justera displayens ljusstyrka.
- P02 – Välj enhet: km/h eller mph.
- P03 – Ställ in batterispänning (24V / 36V / 48V) för korrekt skydd.
- P05 – Ställ in antal PAS-assistansnivåer.
- P06 / P07 – Ange hjulstorlek och antal magneter för korrekt hastighetsmätning.
- P08 – Konfigurera maxhastighet.
- P14 – Justera maxström baserat på motorns effekt.
- P16 – Återställ vägmätaren (ODO) vid behov.
- P17 – Aktivera eller inaktivera farthållarfunktionen.
- Avsluta menyn genom att hålla in MODE eller vänta några sekunder.

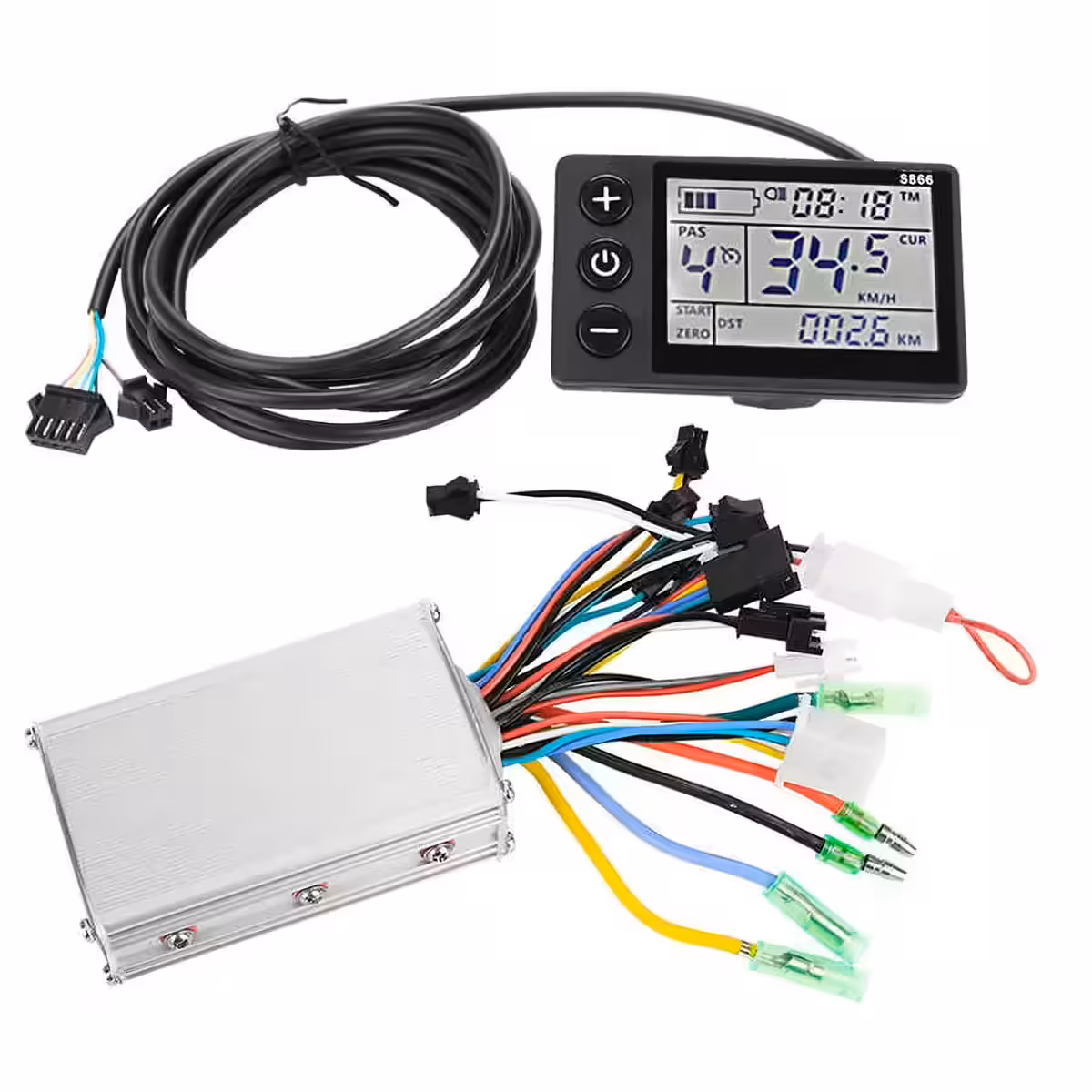

Paketet innehåller

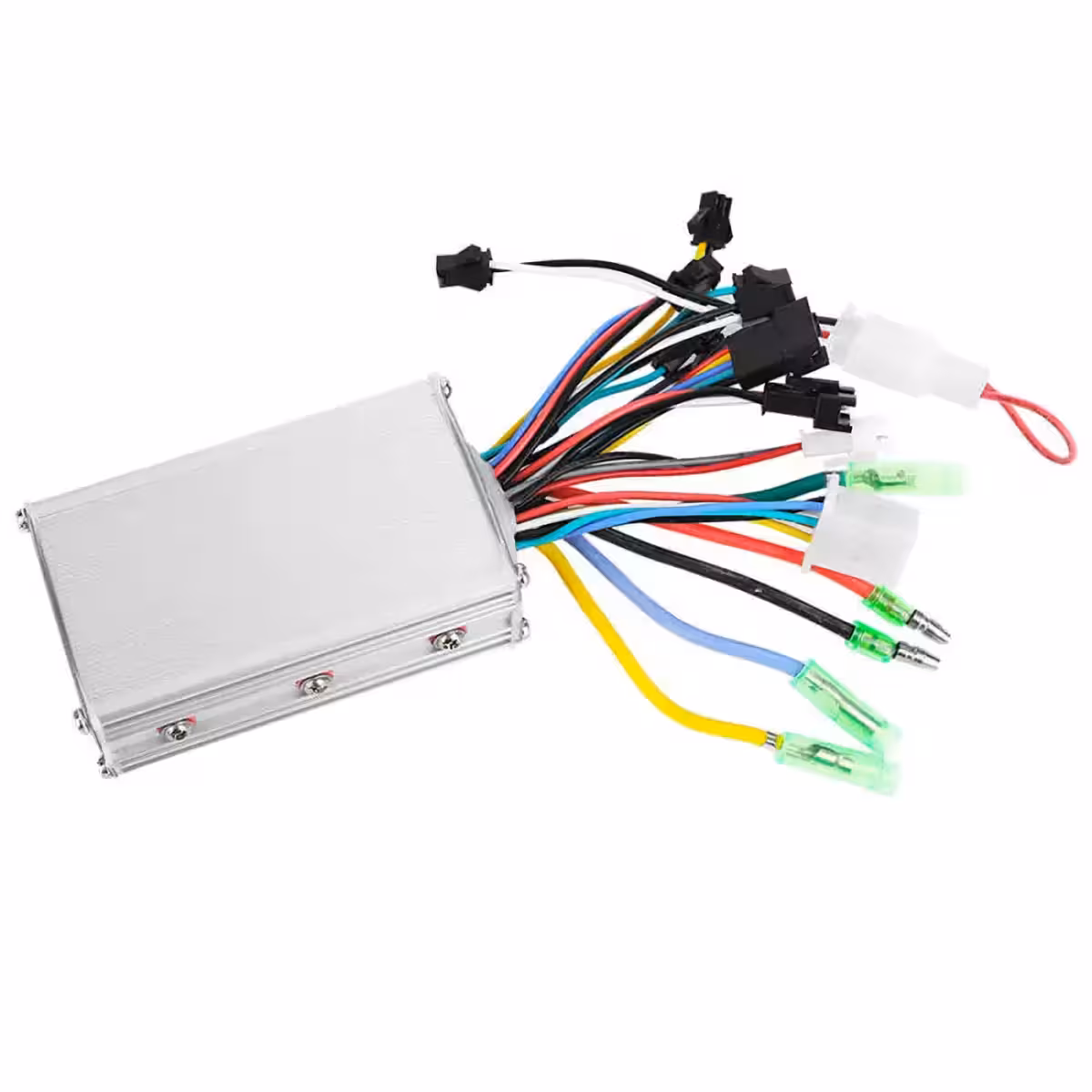

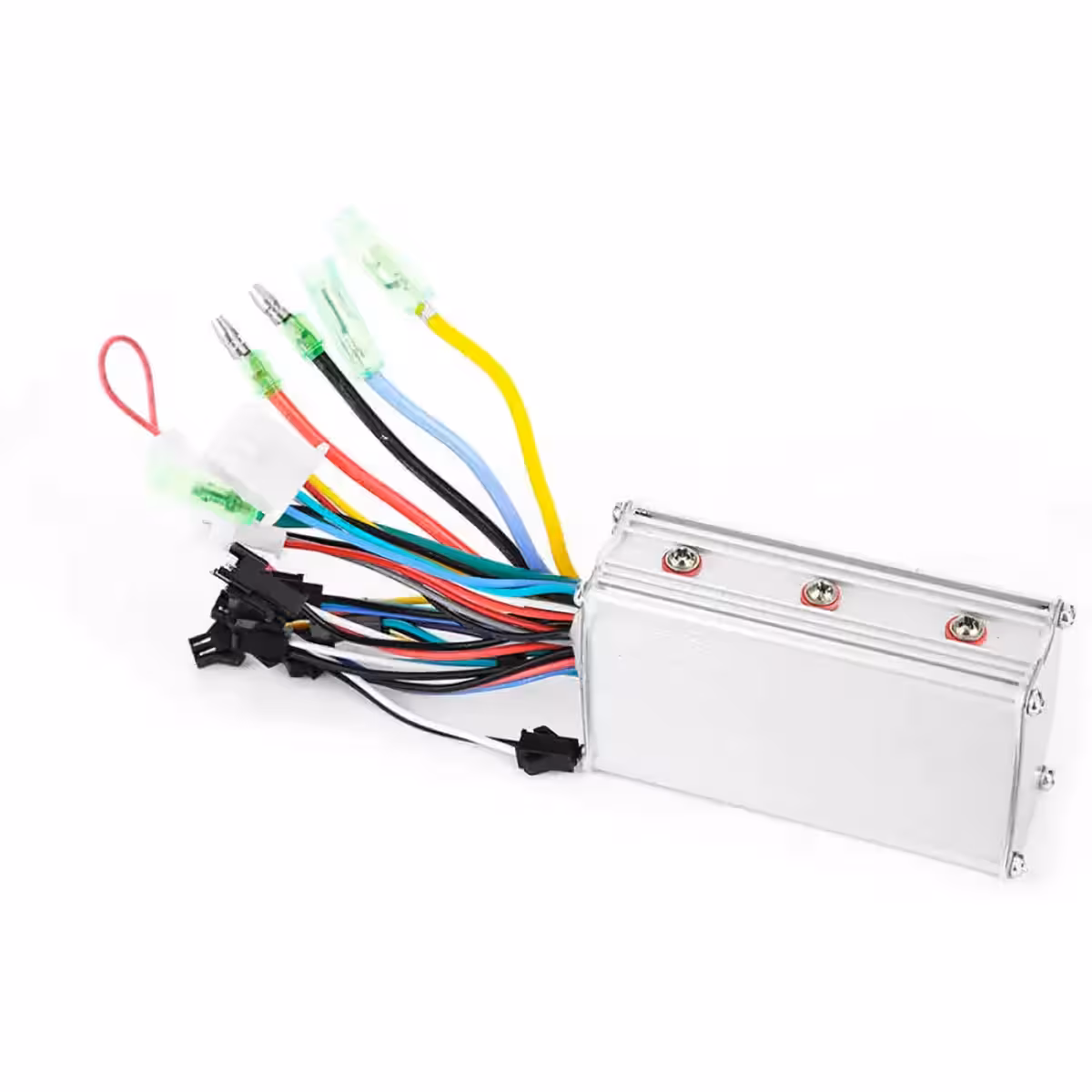

- 1x Borstlös styrenhet 24V / 36V / 48V – 250W / 350W / 20A

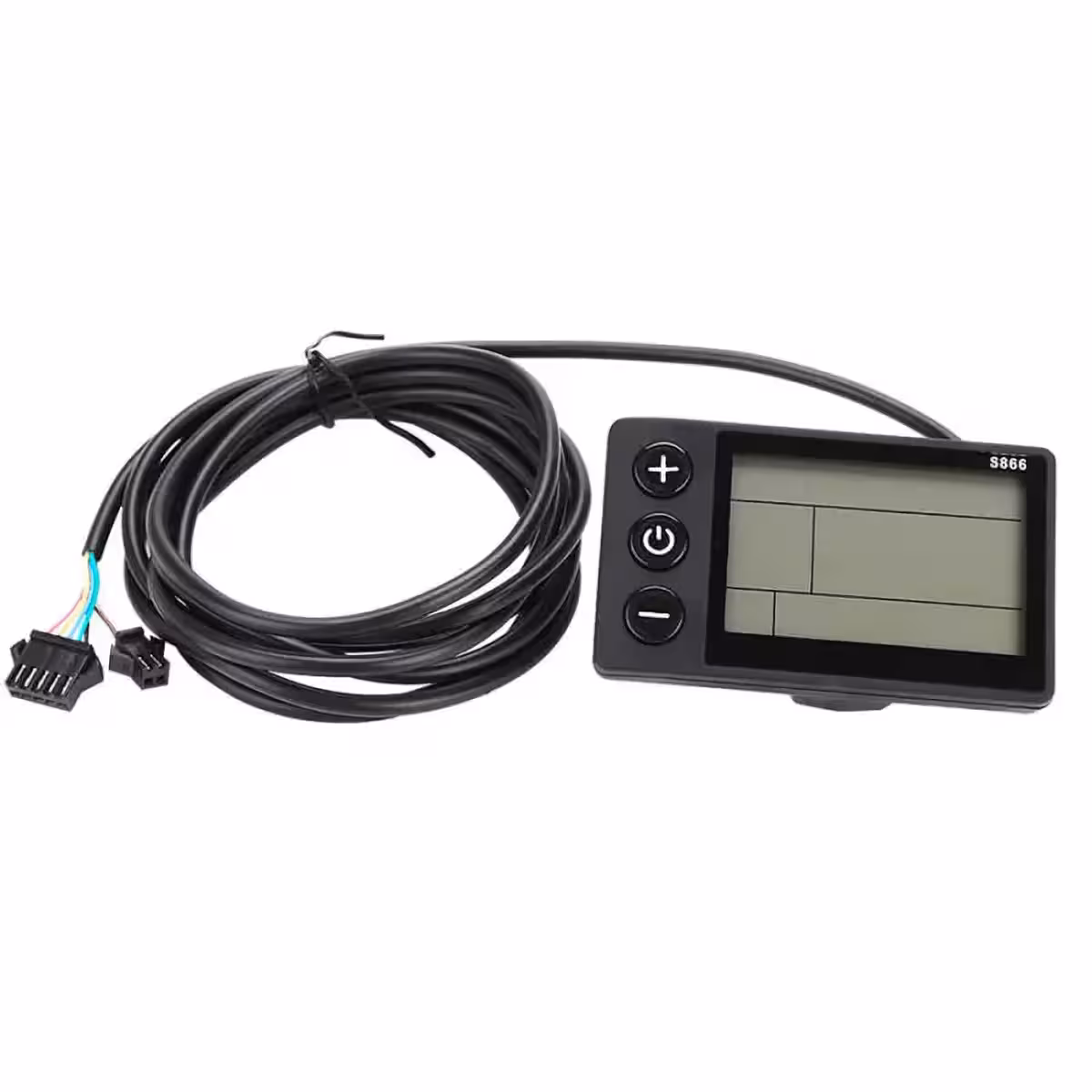

- 1x S866 LCD-display
- Kablage för anslutning
Vanliga frågor
Passar detta alla elcyklar?
Det passar alla elcyklar med borstlös motor på 24V, 36V eller 48V och en effekt på 250W–350W. Det fungerar inte med motorer med borstar. Det kan även driva 500W-motorer så länge spänningen är inom de angivna gränserna.
Kan jag använda setet med en 500W-motor?
Ja, styrenheten levererar 20A, vilket gör den kompatibel med 500W-motorer. Optimal prestanda garanteras dock främst inom 250W–350W-intervallet.
Fungerar S866-displayen med andra styrenheter?
Den är optimerad för den medföljande styrenheten. Kompatibilitet med andra enheter beror på kommunikationsprotokollet, vilket kan konfigureras via parameter P20.
Måste jag veta motorns Hall-sensorvinkel?
Nej, styrenheten känner automatiskt av om motorn använder 120° eller 60°. Om motorn inte startar korrekt efter installation, kontrollera fasanslutningar och sensorkablar.
Är installationen svår?
Om du har grundläggande erfarenhet av elcyklar är det enkelt. Kontakterna är standardiserade och allt kablage ingår. Är du osäker rekommenderar vi att du kontaktar en cykelverkstad.
