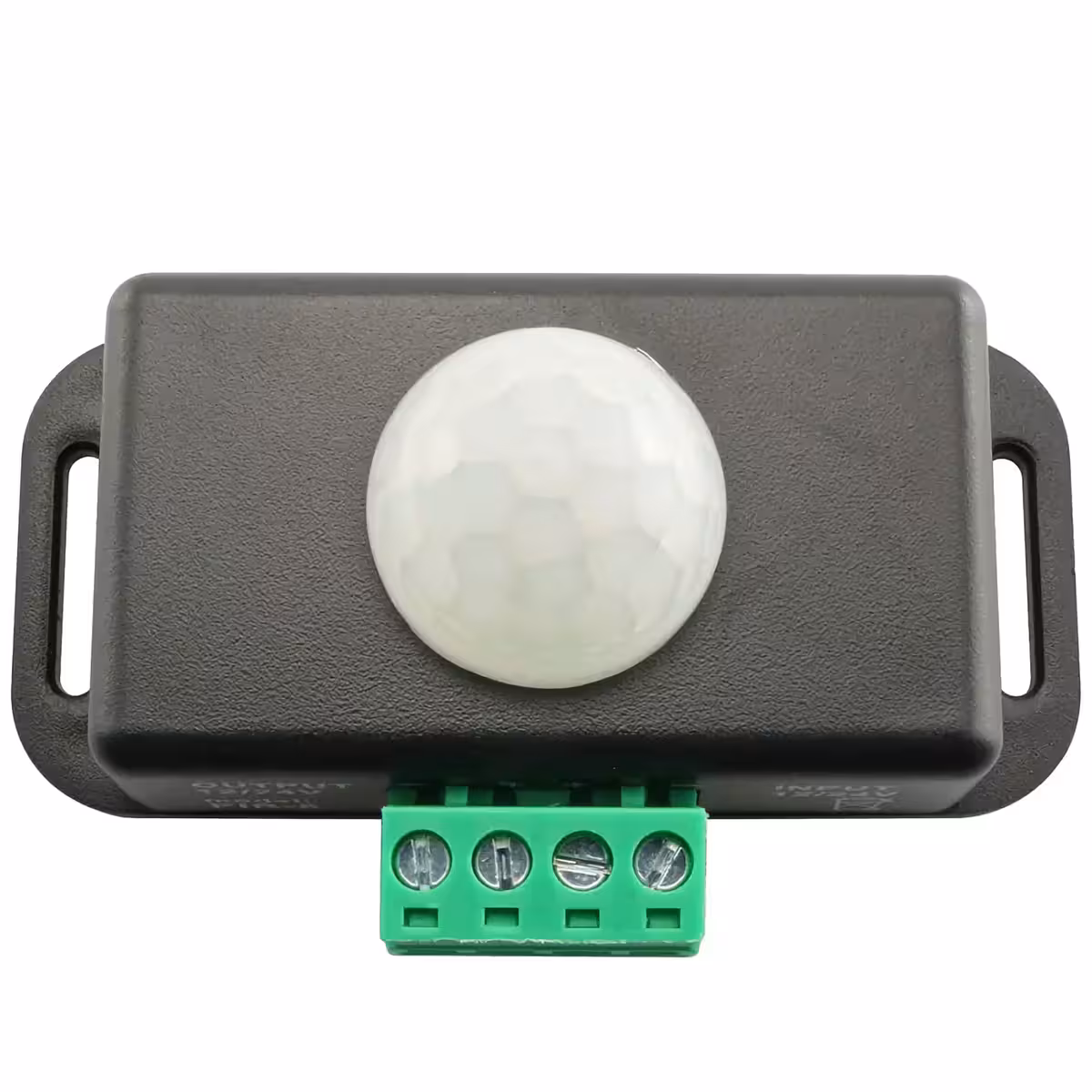

PIR-sensor 12V–24V DC – Automatisk belysning precis när du behöver den
Lyser lamporna i onödan i garaget, förrådet eller hallen? Med en PIR-sensor för 12V–24V slipper du krånglig kabeldragning och elinstallationer. Sensorn känner av närvaro, tänder belysningen och släcker den automatiskt efter den tid du ställt in. En enkel, pålitlig och energieffektiv lösning.
Observera: Sensorn är endast avsedd för likström (DC) mellan 12V och 24V. Den är inte kompatibel med 230V AC utan en extern transformator.
Varför välja denna modell? (Fördelar):
- Kompatibel med 12V och 24V DC — integreras smidigt i befintliga system utan behov av extra adaptrar.
- Maximal belastning 6A — klarar upp till 72W vid 12V eller 144W vid 24V, vilket är perfekt för LED-lister och kompakt belysning.
- Ställbar timer 1–10 minuter — justera enkelt tiden via vredet på enheten; ingen app eller fjärrkontroll krävs.
- Detekteringsområde ≥ 5 meter — täcker effektivt en standardkorridor, garageuppfart eller ett mellanstort rum utan döda vinklar.
- Driftstemperatur -20°C till +60°C — klarar både kalla förråd och varma industriella miljöer.

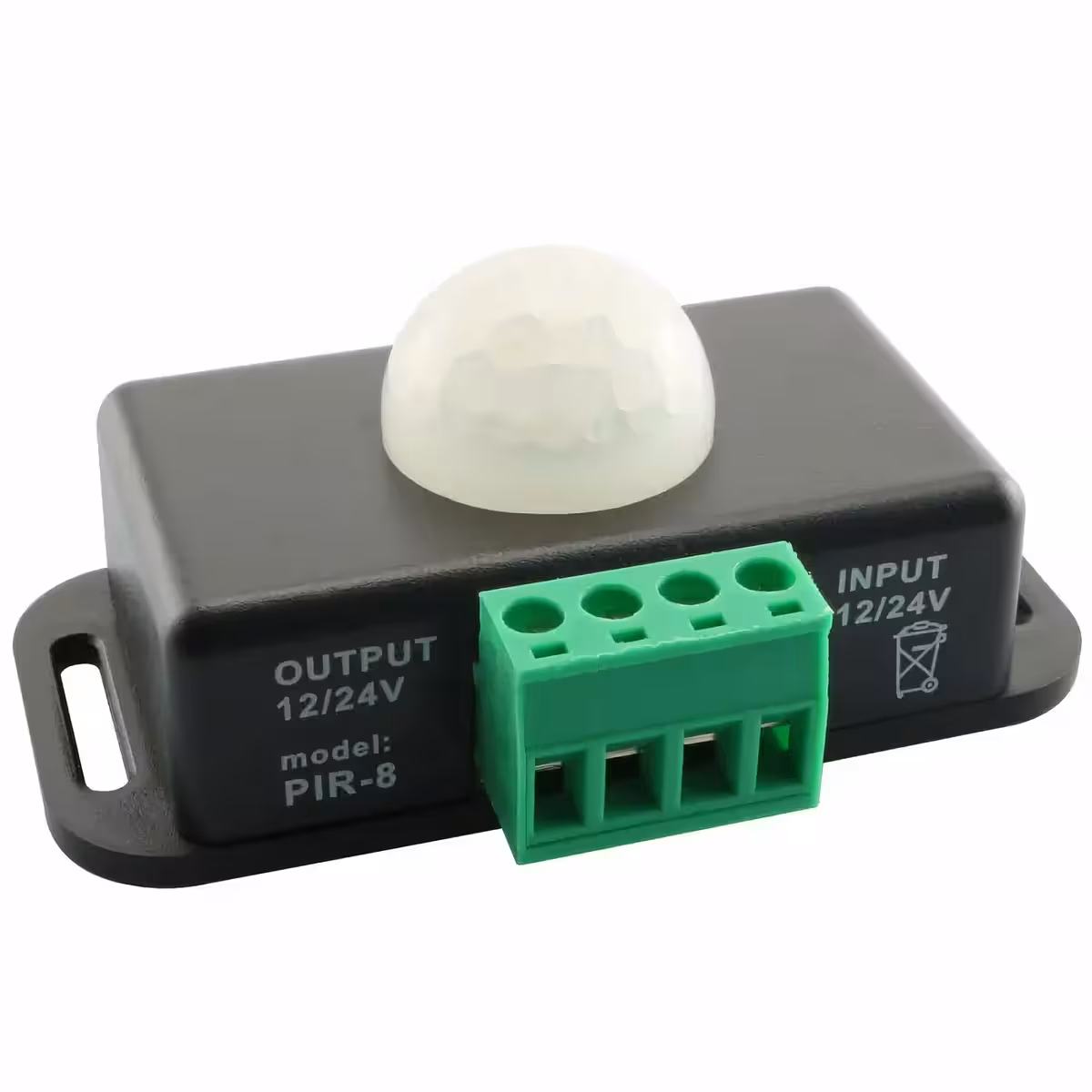

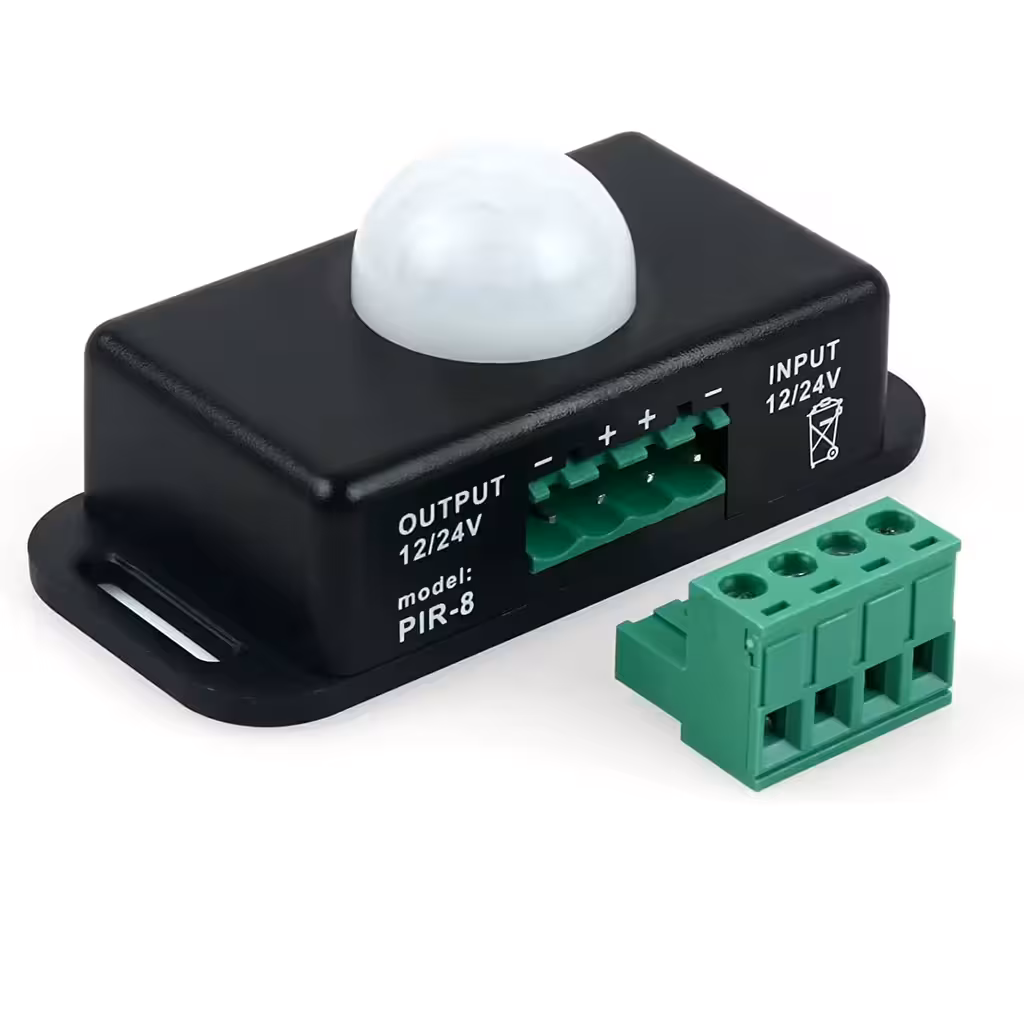

- 4-polig anslutning — 2 för inmatning och 2 för utmatning; enkel installation för dig som är van vid DC-system.
Prestanda och teknik
Tack vare passiv infraröd teknik (PIR) känner sensorn av värmestrålning från människor. Den skickar inte ut några signaler, vilket gör att den inte stör annan utrustning och drar minimalt med ström. Den reagerar på rörelse, inte på drag eller ljusförändringar.

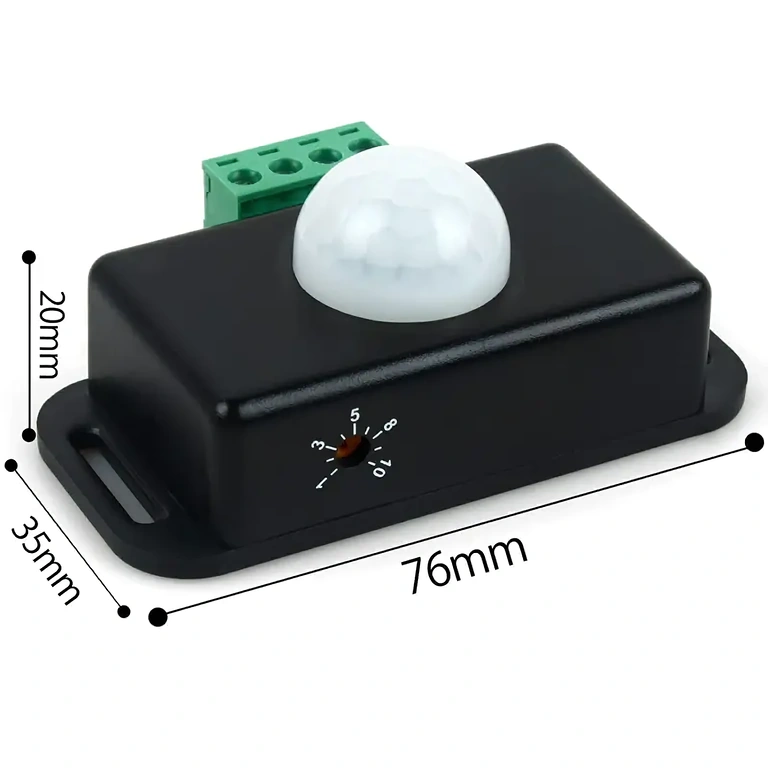

Räckvidden på minst 5 meter gör den idealisk för långa hallar, garage eller förrådsutrymmen. Den kompakta designen på 76 x 45 x 35 mm gör att den enkelt får plats i kopplingsdosor eller mindre elskåp.
| Parameter | Specifikation |
|---|---|
| Sensortyp | PIR – Passiv infraröd |
| Driftspänning | 12V – 24V DC |
| Maximal ström | 6A |
| Detekteringsavstånd | ≥ 5 meter |
| Timer (fördröjning) | 1 – 10 minuter, ställbar |
| Driftstemperatur | -20°C till +60°C |
| Mått | 76 x 45 x 35 mm |
| Anslutningar | 4 (2 in, 2 ut) |
| Strömtyp | DC (likström) |

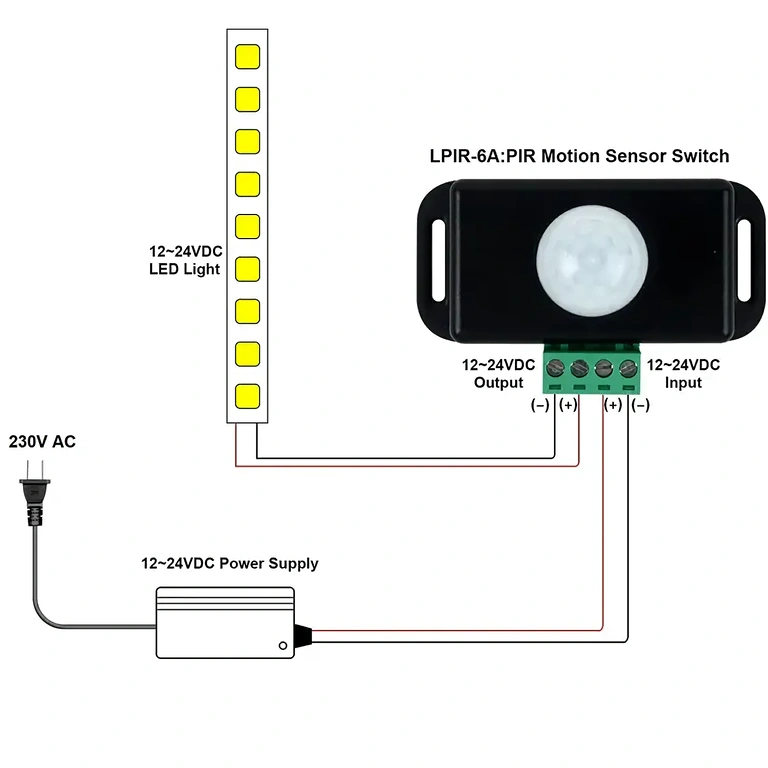

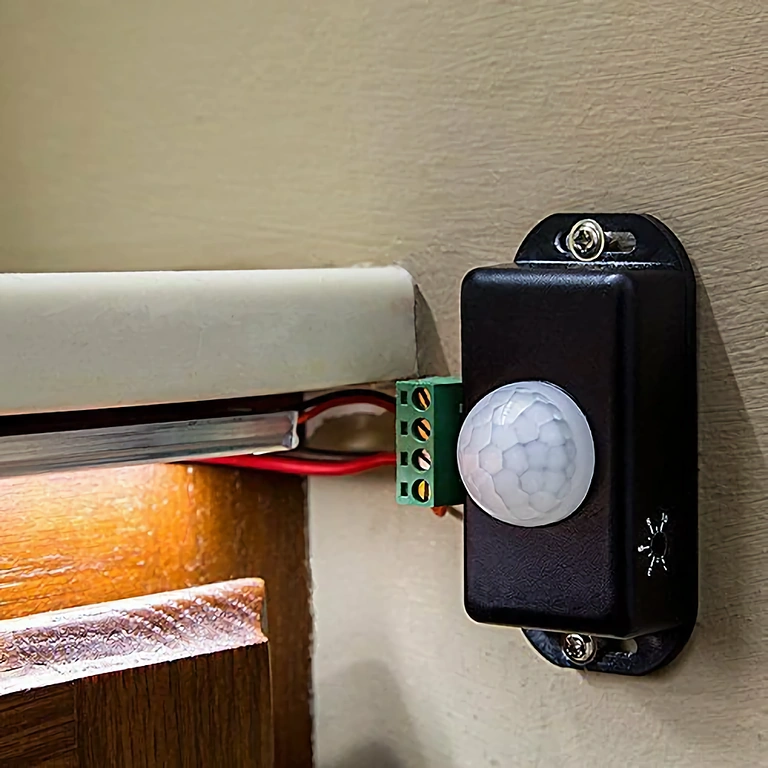

Installation och användning

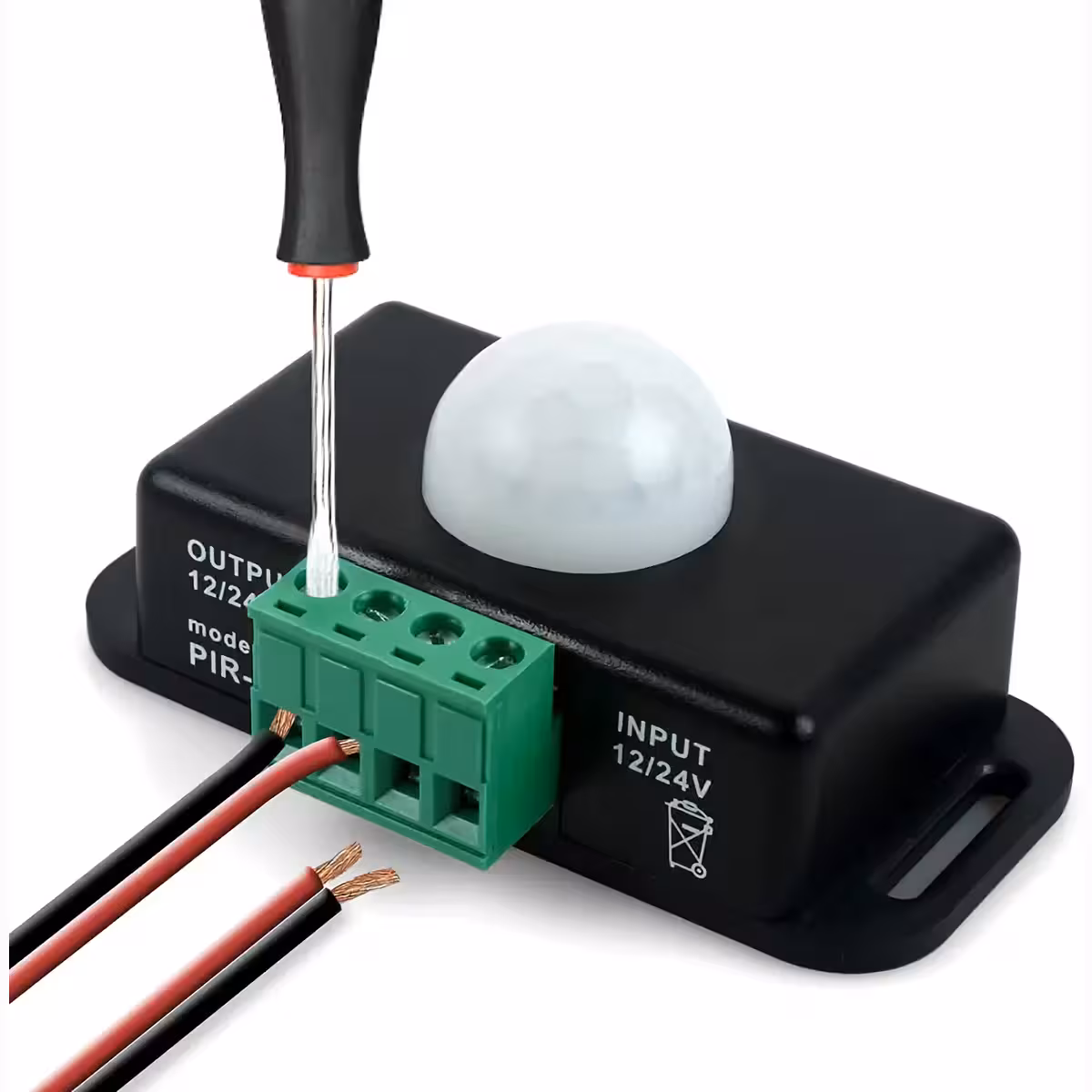

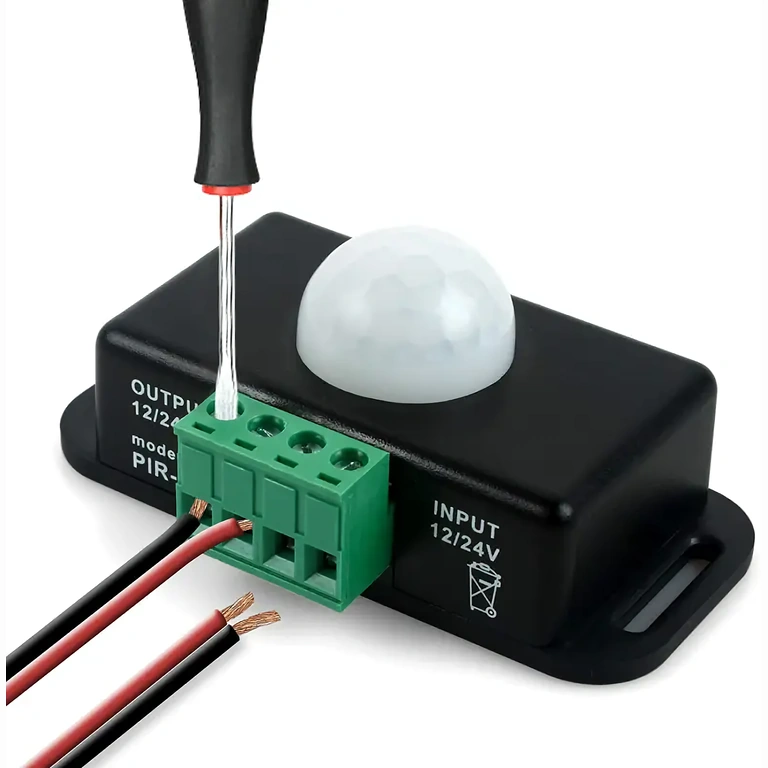

- Anslut ingångsterminalerna till din 12V- eller 24V-strömkälla — var noga med att följa polaritetsmarkeringarna på höljet.
- Anslut utgångsterminalerna till din belysning, exempelvis LED-list, spotlights eller annan DC-driven armatur.
- Använd timer-vredet på enheten för att ställa in hur länge ljuset ska vara tänt efter senaste rörelse (1–10 minuter). Medurs = längre tid.
- Placera sensorn så att detekteringsområdet täcker den yta där rörelse förväntas ske.
- Testa funktionen genom att gå genom området — belysningen ska tändas omedelbart vid detektering.
Paketet innehåller

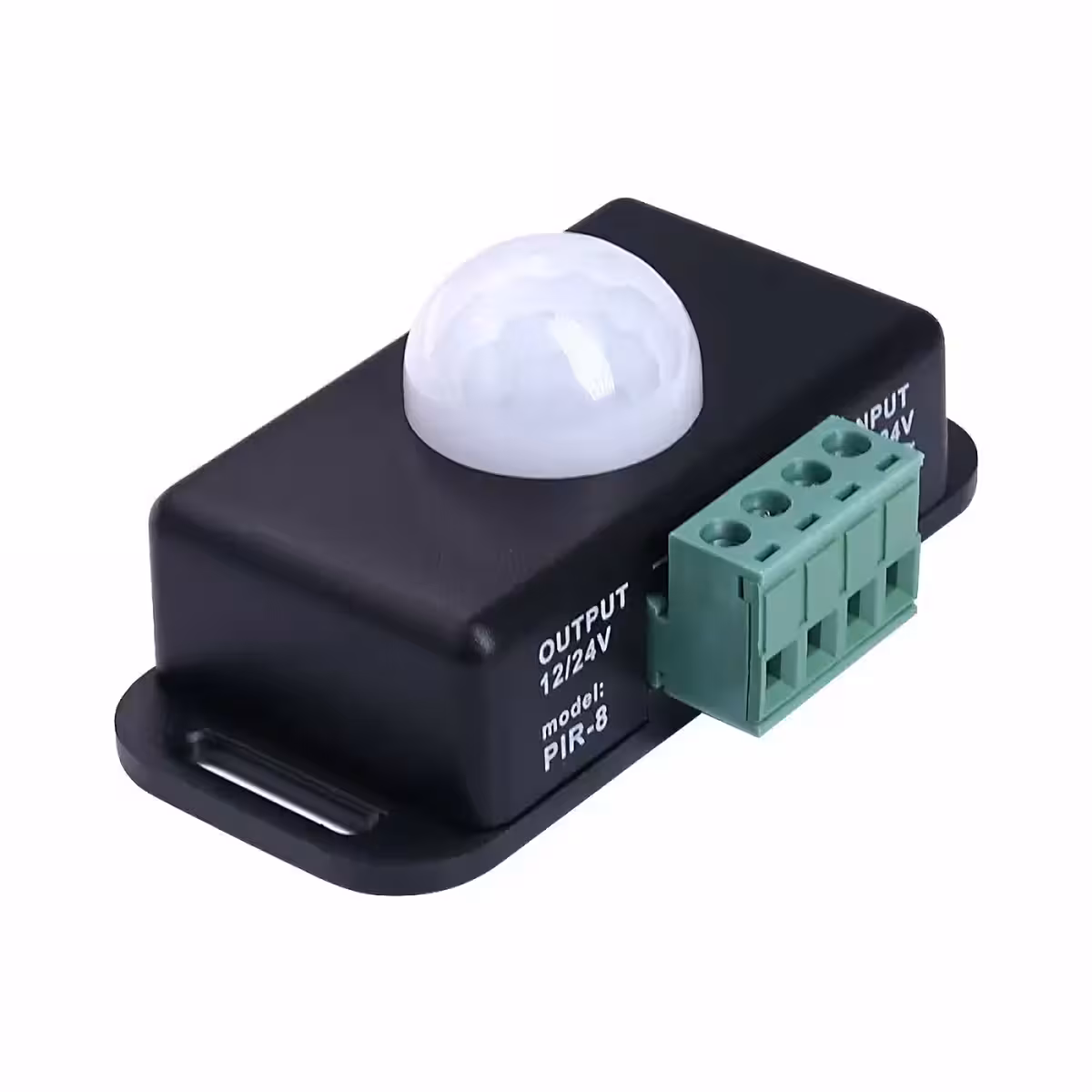

- 1x PIR-8 rörelsesensor 12V–24V DC / 6A
- 1x Kopplingsschema (finns på enheten/dokumentation)
Vanliga frågor
Kan den användas med 230V AC?
Nej. Den fungerar endast med likström (DC) mellan 12V och 24V. För 230V-applikationer krävs en dedikerad sensor eller en transformator.
Vilken maxbelastning tål utgången?
Maximal strömstyrka är 6A. Vid 12V DC motsvarar detta 72W, och vid 24V DC upp till 144W. Överskrid inte dessa värden för att undvika överhettning.
Fungerar den i dagsljus?
Ja. PIR-tekniken reagerar på värme, inte på synligt ljus. Den har ingen inbyggd skymningsreläfunktion, vilket innebär att den tänder belysningen även mitt på dagen.
Kan den monteras utomhus?
Den tål temperaturer mellan -20°C och +60°C, men enheten saknar IP-klassning. Vid utomhusbruk krävs montering i en skyddad kapsling som tål fukt och väta.

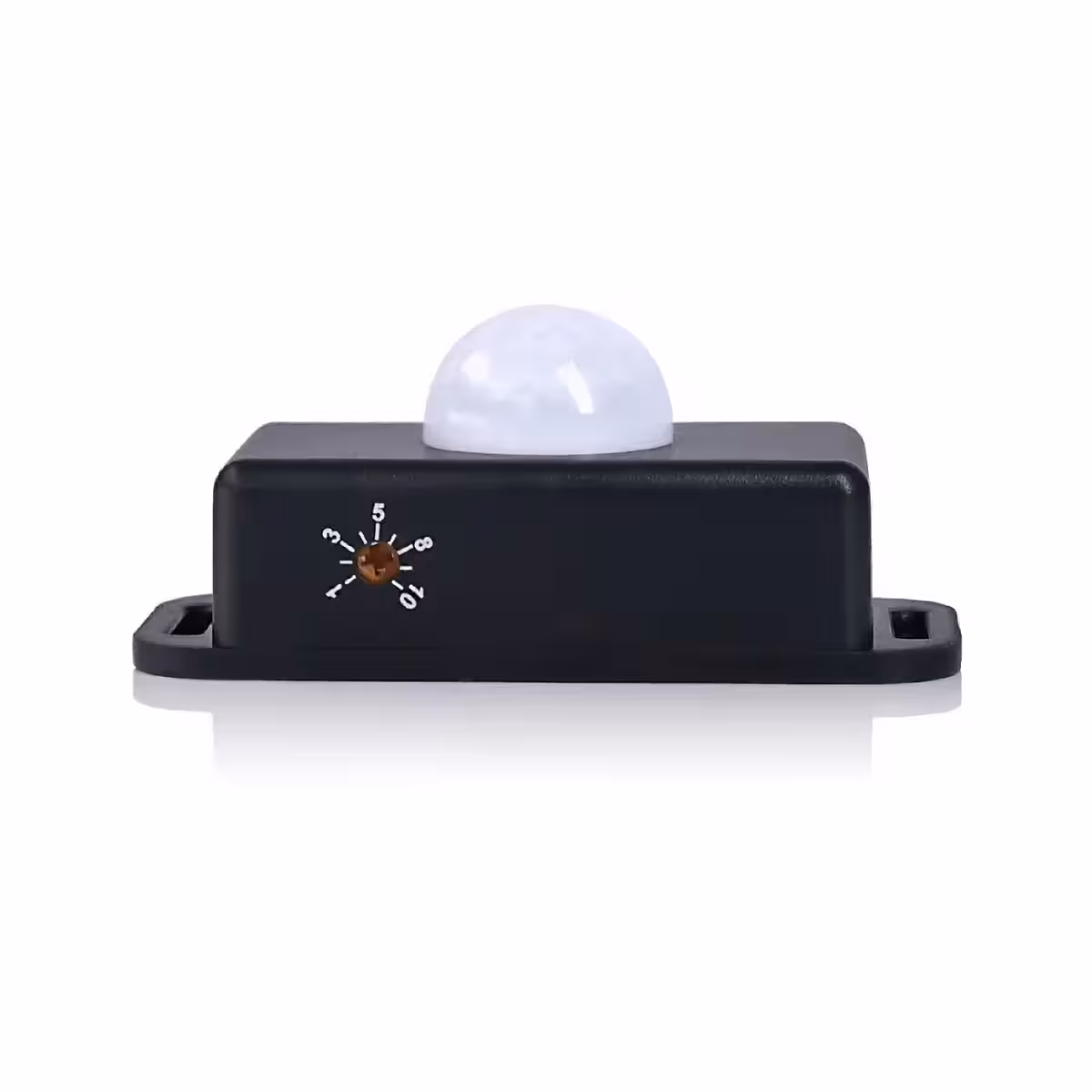

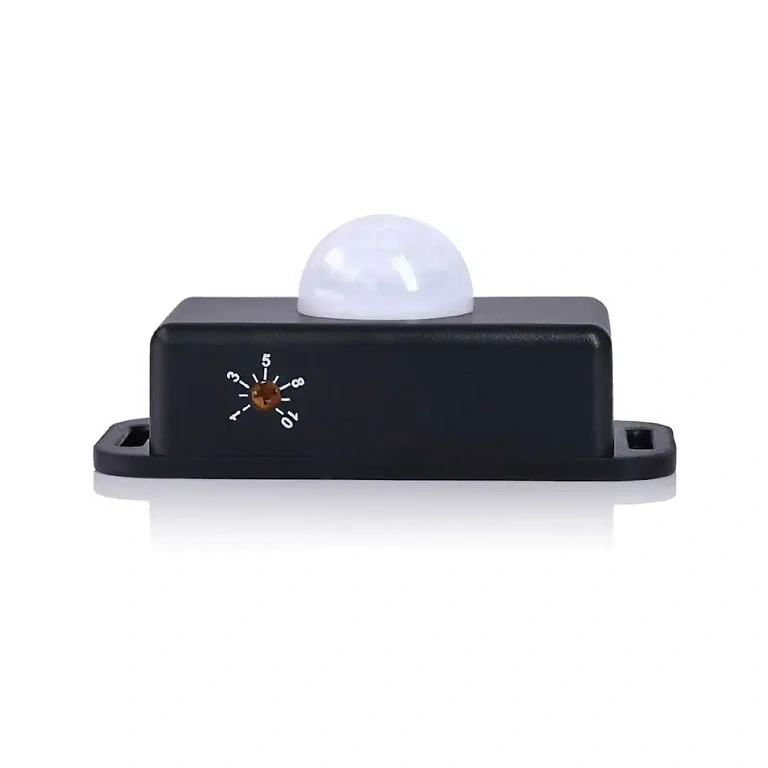

Hur justerar jag timern?
Det finns ett vridreglage på enheten. Vrid medurs för att öka tiden (upp till 10 minuter) och moturs för att minska den (ner till 1 minut). Inga specialverktyg behövs.
