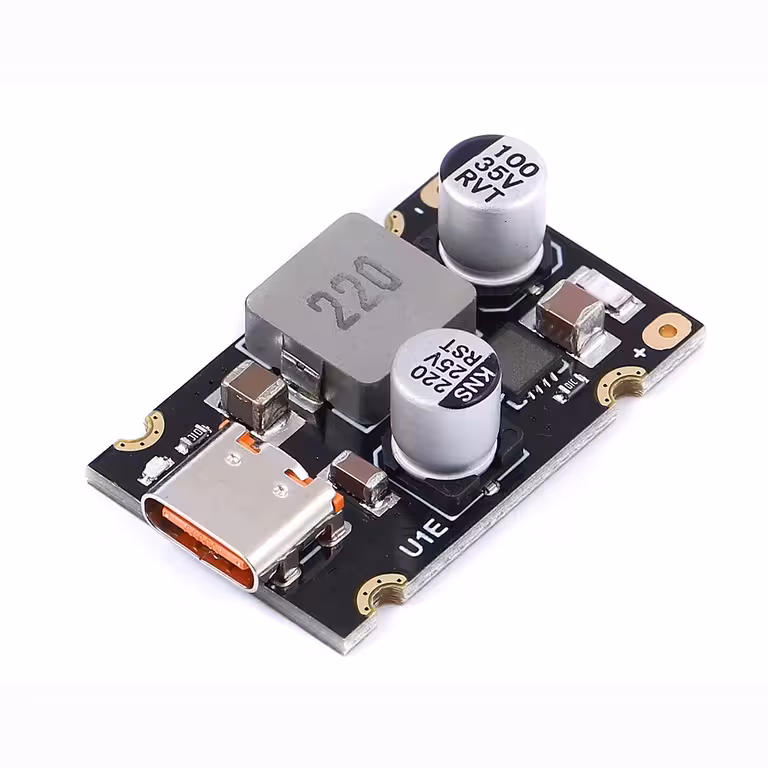

USB Type-C PD-modul 65W för DIY-powerbank – äkta kraft i ett format på 20×20 mm
Vill du bygga en riktig powerbank som klarar mer än bara telefoner? Eller behöver du snabbusb-laddning via USB-C i ett eget projekt utan att vara beroende av en färdig adapter? Det här modulerna gör precis det – äkta 65W, universella protokoll och ett så kompakt format att den får plats överallt.
Obs: Utspänningen kan aldrig överstiga ingångsspänningen. För att få ut 20V (vilket krävs för laptops) måste strömkällan leverera en spänning som överstiger 20V DC.
Varför ska du välja den här modulen? (Viktiga fördelar):
- 65W utan kompromisser – laddar kompatibla USB-C PD-laptops i full hastighet, inte bara mobiler
- Automatisk spänningsförhandling – 3,3V till 21V, anpassas automatiskt till varje ansluten enhet utan krångliga inställningar
- Kompatibel med alla moderna smartphones – PD3.1 PPS, QC3.0, Huawei SCP/FCP, Samsung AFC, Apple Protocol, BC1.2 – det finns ingen telefon den inte kan snabbladda
- 92–97 % verkningsgrad – mindre än 3 % förlust betyder mindre värmeutveckling och mer drifttid från samma batteri
- Tomgångsström under 3 mA – avgörande för powerbanks: den tömmer inte batteriet när inget är inkopplat
- Format 20×20 mm, 7 gram – passar i alla 3D-printade höljen eller standardlådor för powerbanks
Detaljer och prestanda
Modulen har stöd för valfri strömkälla på DC mellan 8V och 30V i ingången – Li-Ion-paket, LiFePO4 eller labbaggregat. På utgången sköter USB Type-C-porten den automatiska förhandlingen av spänning och ström med den anslutna enheten enligt standarderna PD3.1 och PPS, helt utan manuell inblandning. Ett utgångsrippel på under 200 mV säkerställer en stabil strömförsörjning utan spikar som kan slita på enhetens batteri eller elektronik. Vid belastningar nära gränsen på 65W rekommenderas god ventilation eller att en liten kylfläns monteras för säker och kontinuerlig drift.
| Parameter | Värde / Detalj |
|---|---|
| Ingångsspänning | DC 8 – 30 V |
| Utspänning | 3,3 – 21 V (auto-förhandlad) |
| Maximal effekt | 65 W |
| Gränssnitt | USB Type-C |
| Stödda protokoll | PD2.0 / PD3.1 PPS, QC2.0 / QC3.0, Huawei SCP/FCP, Samsung AFC, MTK PE+ 1.1/2.0, BC1.2, Apple Protocol |
| Konverteringseffektivitet | 92% – 97% |
| Utgångsrippel | < 200 mV |
| Ström utan belastning | < 3 mA |
| Mått | 20 × 20 mm |
| Vikt | 7 g |
Detta ingår i förpackningen
- 1 × USB Type-C PD 65W snabbladdningsmodul (20 × 20 mm)
Vanliga frågor och svar
Kan jag använda den här modulen för att ladda en laptop via USB-C?
Ja, förutsatt att laptopen har stöd för USB-C Power Delivery och att du matar in en spänning på över 20V DC. Utspänningen kan inte vara högre än ingångsspänningen – ha detta i åtanke när du väljer strömkälla eller batteripaket.
Vilken strömkälla behöver jag använda?
För att uppnå maxeffekten på 65W behöver du en stabil DC-källa på mellan 22V och 30V som klarar av att leverera minst 3A. LiFePO4- eller Li-Ion-paket med rätt spänning fungerar utmärkt för DIY-powerbank-projekt.
Fungerar den även med telefoner som saknar stöd för PD?
Ja. Tack vare stöd för BC1.2, Apple Protocol, QC2.0/3.0, Huawei FCP/SCP och Samsung AFC täcks i princip alla moderna smartphones in. Modulen känner automatiskt av vilket protokoll som stöds och anpassar laddningen därefter.
Behöver den kylfläns?
Vid låg till måttlig belastning håller effektiviteten på upp till 97 % temperaturen nere helt utan extra kylning. Vid kontinuerlig användning nära 65W förlänger ett svagt luftflöde eller en kompakt kylfläns modulens livslängd avsevärt.
Är måtten 20×20 mm tillräckligt små för en kompakt DIY-powerbank?
Ja – med måtten 20×20 mm och en vikt på bara 7 gram är detta en av de absolut smidigaste 65W-modulerna på marknaden. Den passar galant i både 3D-printade skal och vanliga powerbank-lådor.
