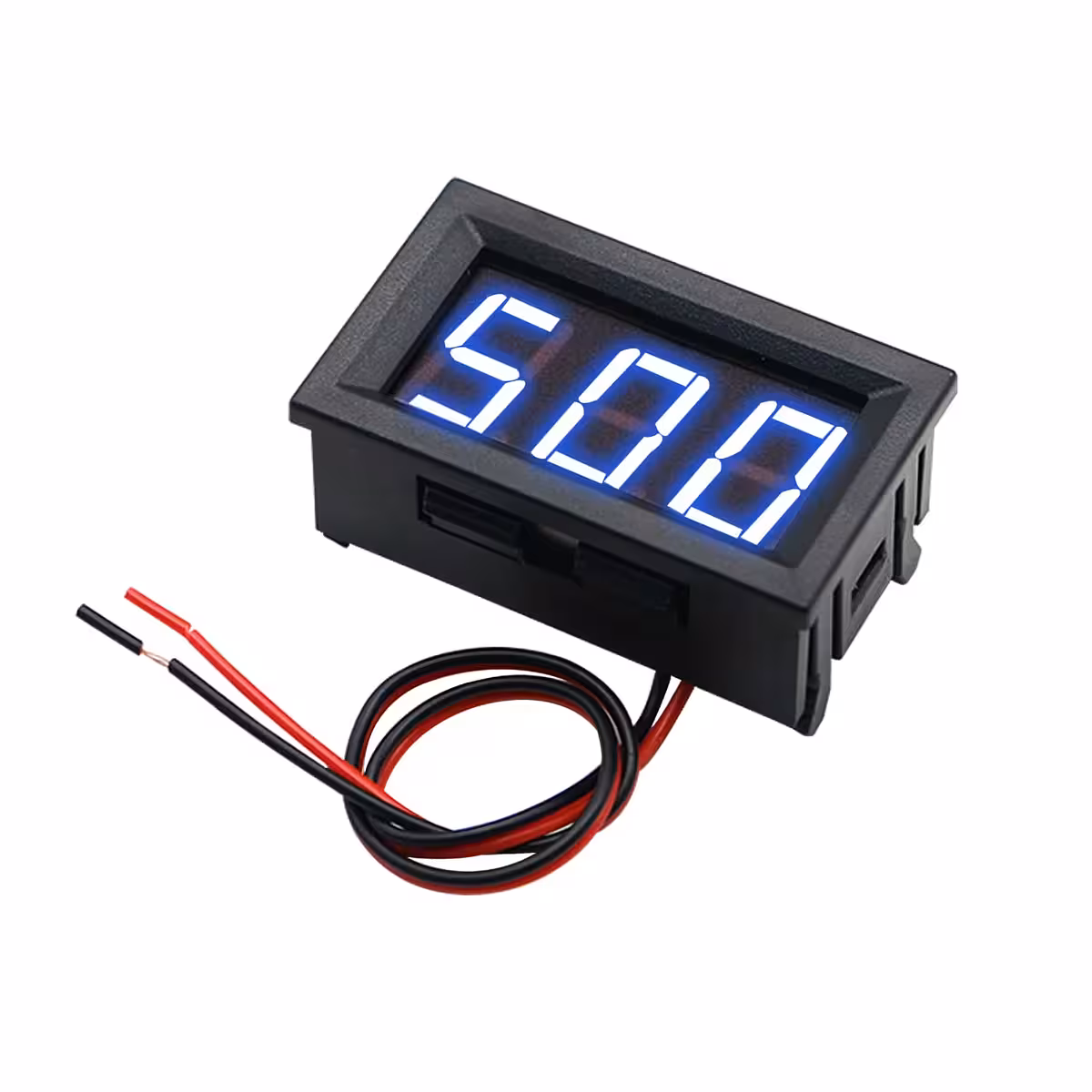

Digital AC-voltmeter för panel – exakt avläsning och enkel installation

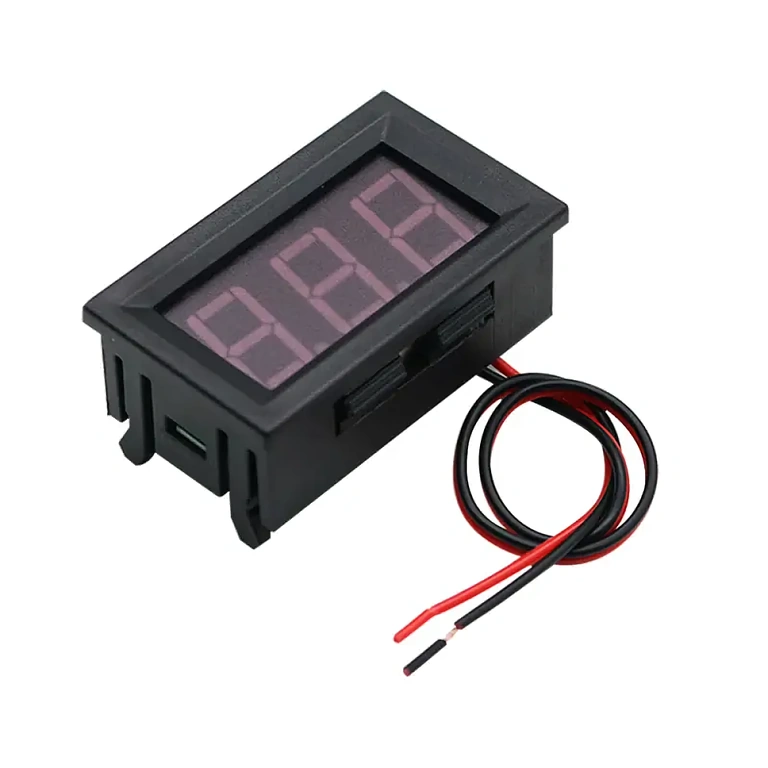

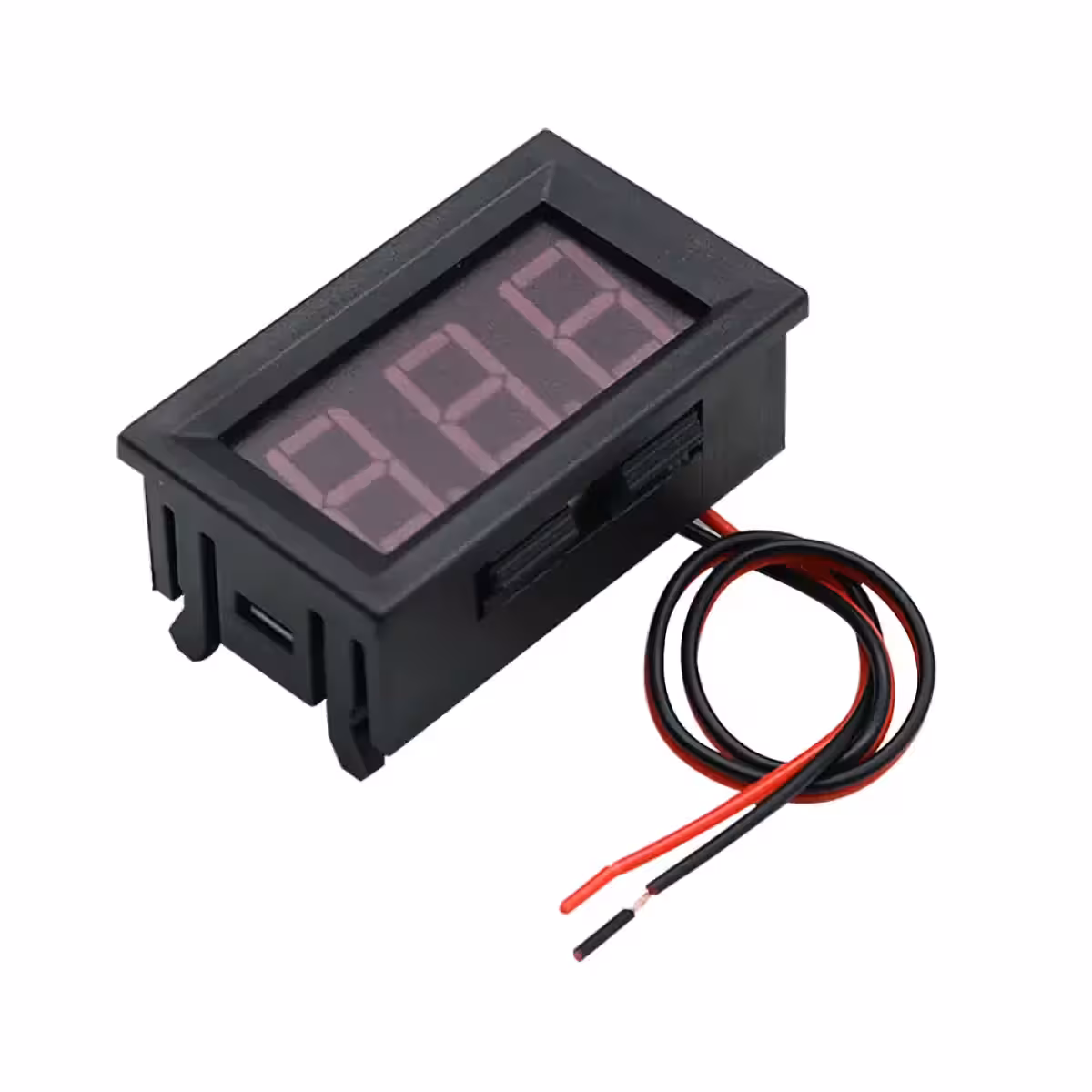

Behöver du hålla koll på spänningen i elcentralen utan att behöva dra extra strömkablar? Denna digitala AC-voltmeter är framtagen för smidig panelmontering. Den drivs direkt av den spänning som mäts, visar värdena tydligt på en blå LED-display och fungerar lika bra i både 1-fas- och 3-fassystem.
Observera: Denna modell är endast avsedd för växelspänning (AC). I 3-fassystem ansluts den mellan två faser (huvudspänning). I 1-fassystem ansluts den mellan fas och nolla.
Varför välja denna modell? (Fördelar):
- Ingen extern strömförsörjning krävs — drivs direkt av mätspänningen, vilket sparar plats och kabeldragning i elcentralen.

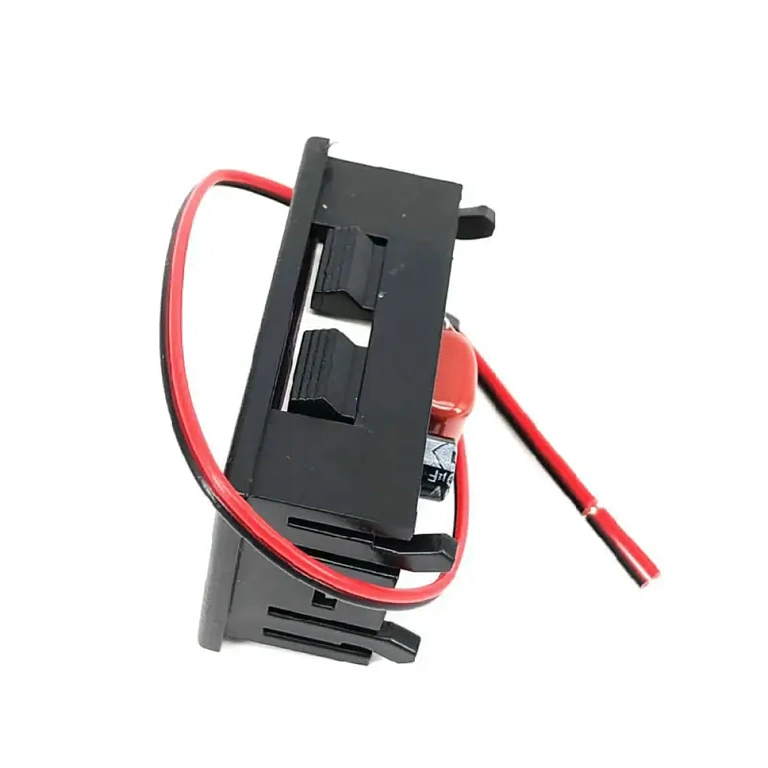

- Hög noggrannhet (±1%) — med en felmarginal på under 2–4V vid 230V är den tillräckligt exakt för professionell övervakning.
- Kompatibel med 1-fas och 3-fas — samma enhet mäter 230V (fas-nolla) eller 380–400V (fas-fas) utan modifieringar.

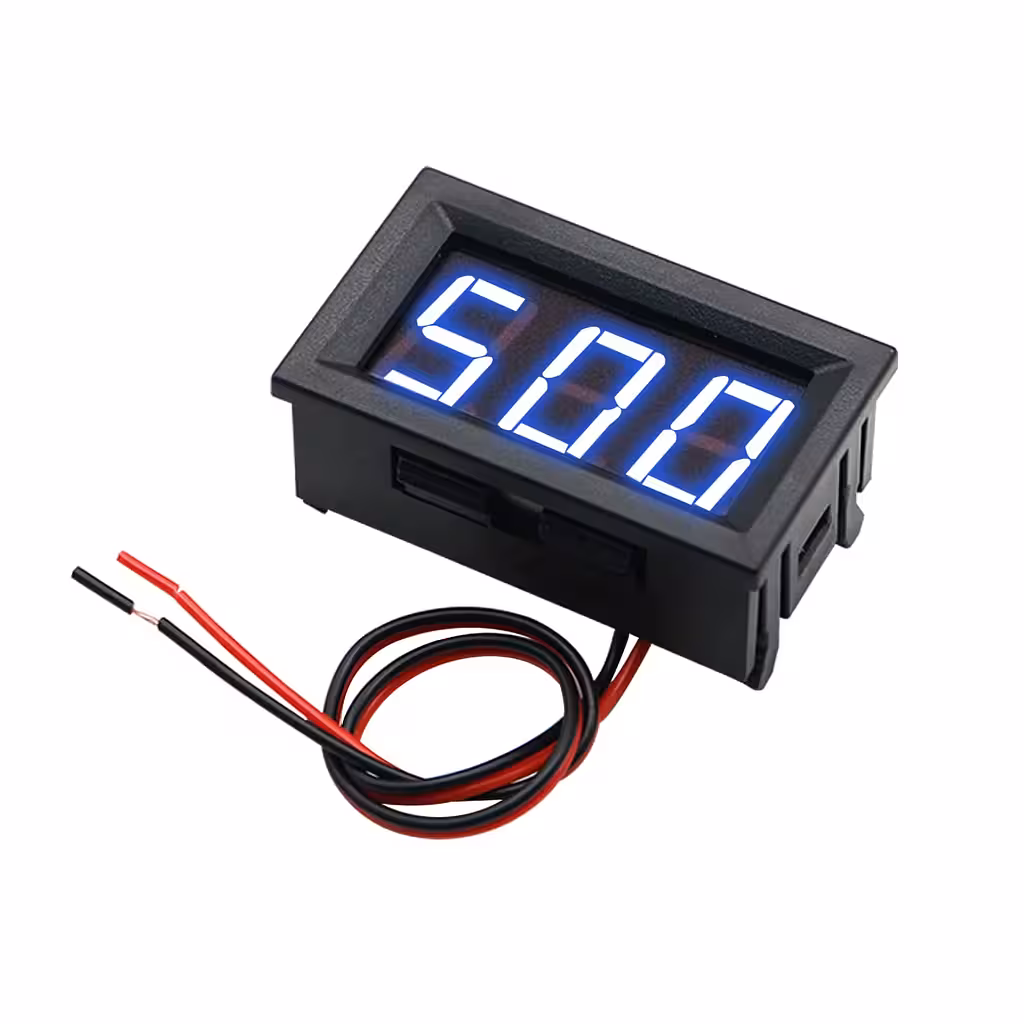

- Tydlig blå LED-display (0,56 tum) — stora siffror som är lätta att läsa av även på avstånd eller i svagt ljus.
- Finjustering via trimmer — om värdet behöver kalibreras görs detta enkelt på 30 sekunder med en precisionsskruvmejsel.
- Skydd mot felkoppling — inbyggt skydd förhindrar skador vid omvänd polaritet.
Detaljer och prestanda
Med en ingångsimpedans på över 1 MΩ påverkar voltmetern inte kretsen den mäter. De medföljande kablarna på 20 cm räcker gott för installation i standardpaneler, och det kompakta formatet på 4,8 x 2,9 x 2,2 cm gör att den passar i de flesta uttag. Den tål temperaturer mellan -20°C och +65°C, vilket gör den lämplig även för industriella miljöer eller kapslingar med varierande temperaturer.
| Parameter | Värde / Detalj |
|---|---|
| Mättyp | Växelspänning (AC) |
| Systemkompatibilitet | 1-fas och 3-fas |
| Strömförsörjning | Via mätspänningen (ingen extern källa) |
| Noggrannhet | ±1% |
| Ingångsimpedans | > 1 MΩ |
| Display | Blå LED, 0,56 tum (14,22 mm) |
| Kabellängd | 20 cm (röd + / svart -) |
| Kalibrering | Integrerad trimmer-potentiometer |
| Skydd | Mot omvänd polaritet |

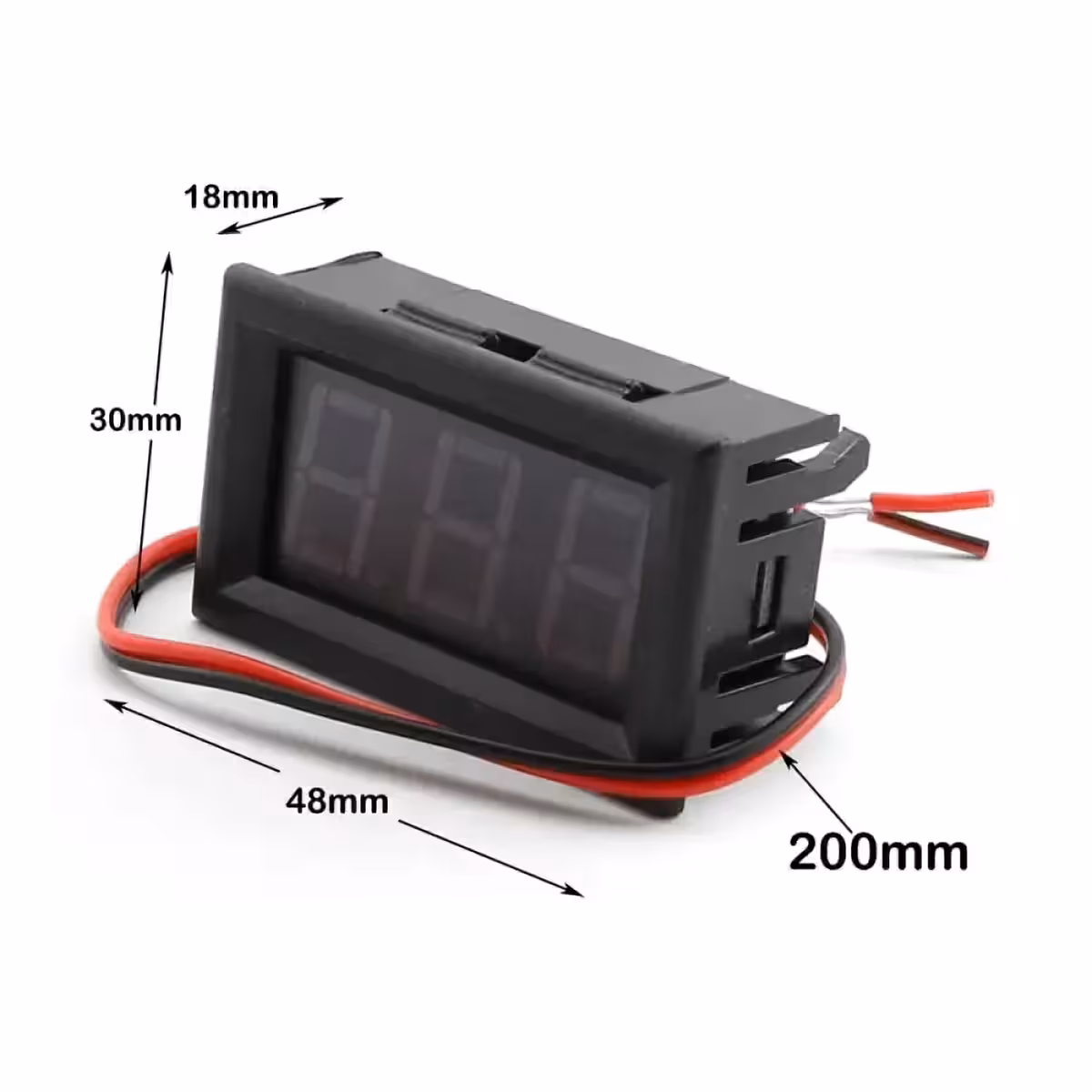

| Produktmått | 4,8 x 2,9 x 2,2 cm |
| Monteringshål | 4,6 x 2,7 cm |
| Nettovikt | 18 g |
| Driftstemperatur | -20°C … +65°C |
Installationsguide
- Bryt strömmen till kretsen innan du påbörjar installationen.
- Skär ut ett monteringshål i panelen: 4,6 x 2,7 cm.
- Sätt in voltmetern och fäst den med sidoklämmorna.

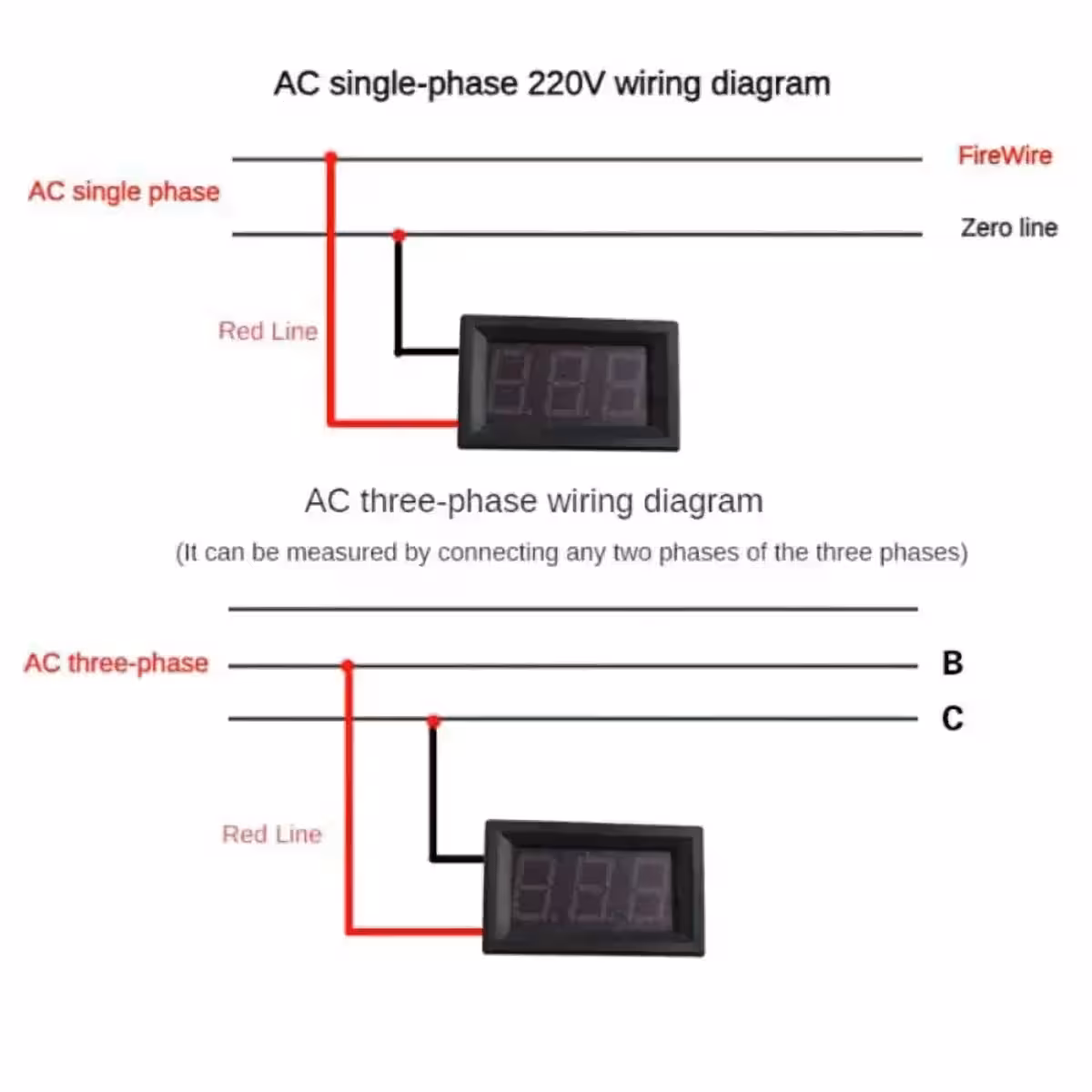

- Anslut den röda (+) och svarta (-) kabeln till mätpunkterna: fas–nolla (1-fas) eller fas–fas (3-fas).
- Slå på strömmen och läs av spänningen direkt på LED-displayen.

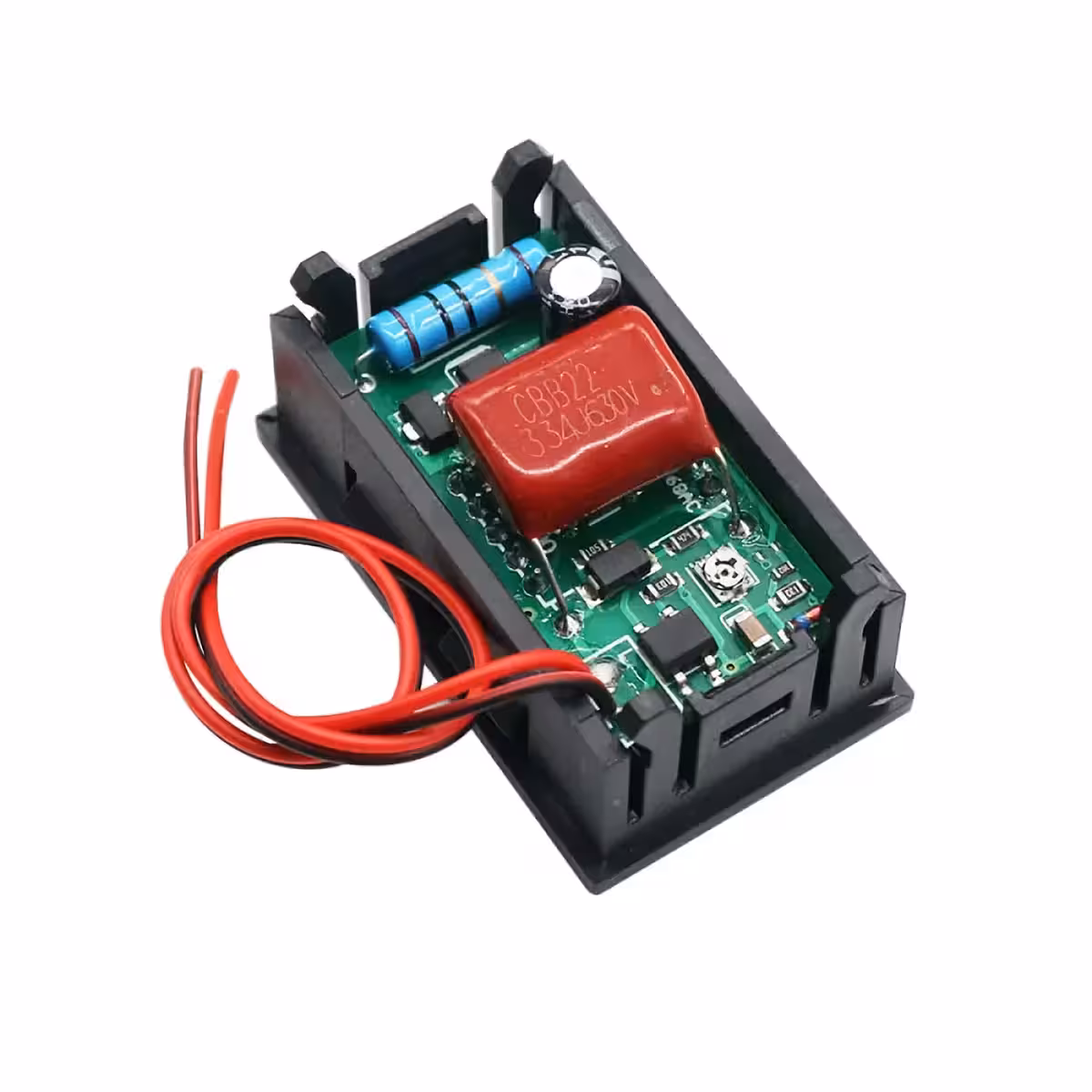

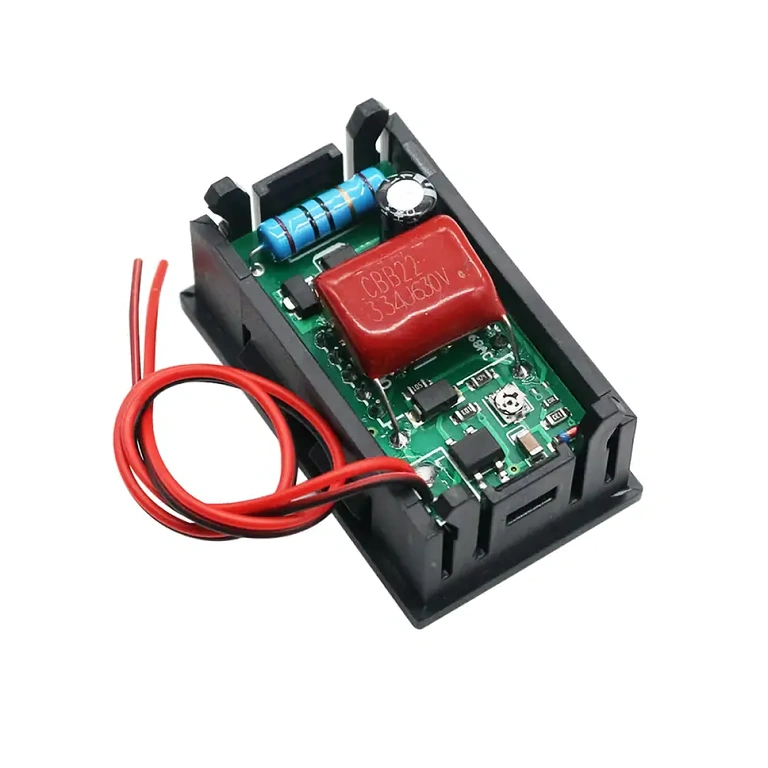

- Om värdet avviker från ett referensinstrument, justera trimmer-potentiometern på baksidan med en liten skruvmejsel.
- Säkerställ att alla anslutningar är korrekt isolerade.
Paketinnehåll
- 1 x Digital AC-voltmeter för panel med blå LED
- Integrerade anslutningskablar (20 cm)
Vanliga frågor
Kan den mäta likspänning (DC)?
Nej. Denna modell är endast avsedd för växelspänning (AC). För DC-applikationer krävs en annan modell.
Behöver den en separat strömkälla?
Nej. Den drivs direkt av spänningen den mäter, vilket förenklar installationen avsevärt.
Hur ansluter jag den i ett 3-fassystem?
Anslut den röda och svarta kabeln mellan valfria två faser. Du läser då av huvudspänningen, vanligtvis 380–400V AC.
Vad händer om jag råkar kasta om kablarna?
Enheten har inbyggt skydd mot omvänd polaritet, så den tar inte skada. Följ dock alltid märkningen för korrekt funktion.
Hur kalibrerar jag enheten om den visar fel?
Använd en precisionsskruvmejsel för att vrida på trimmer-potentiometern på baksidan tills värdet stämmer överens med ett kalibrerat referensinstrument.
Passar den i vanliga elcentraler?
Ja, monteringshålet på 4,6 x 2,7 cm är standardmått som passar de flesta elcentraler och kontrollpaneler.
