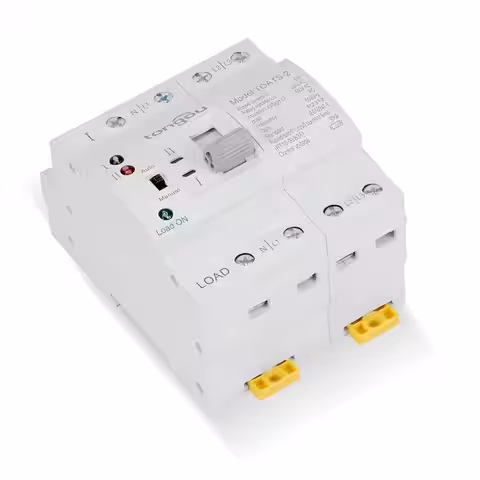

Automatisk omkopplare (ATS) trefas 63A – för kritiska installationer som kräver oavbruten drift
När strömmen går räknas varje sekund. För servrar, produktionslinjer eller växelriktare i solcellsanläggningar innebär även ett kort avbrott risk för systemåterställningar, dataförlust eller kostsamma driftstopp. Med denna automatiska omkopplare (ATS) för trefas 63A växlar du strömkälla på under 50 millisekunder — en hastighet som gör att din utrustning inte ens hinner märka av skiftet.
Observera: Denna produkt är avsedd för trefasinstallationer 3×230V/400V, 50–60Hz. Installationen måste utföras av en auktoriserad elinstallatör i enlighet med gällande svenska föreskrifter och elsäkerhetsregler.
Varför välja denna modell? (Viktiga fördelar):
- Omkoppling under 50 ms — Känslig utrustning påverkas inte; du slipper omstarter, dataförlust och avbrott i produktionen.
- Märkström 63A — Klarar krävande industriella och kommersiella installationer, inklusive central luftkonditionering och maskinparker.
- Kompatibel med trefas solcellssystem — Växlar automatiskt mellan egenproducerad solel, elnätet eller generator, vilket maximerar din självförsörjningsgrad.
- Automatiskt och manuellt läge — Full autonomi dygnet runt i AUTO-läge, med möjlighet till manuell styrning (MAN) vid underhåll eller tester.
- Brett spänningsintervall: 85%–110% av nominellt värde — Stabil drift även i nät med frekventa spänningsfluktuationer utan risken för felaktiga frånkopplingar.
- DIN-skenemontage — Enkel och snabb installation i standard elcentraler utan behov av omfattande ombyggnationer.
- Automatisk återgång — Systemet övervakar inkommande ström kontinuerligt; när huvudnätet är stabilt igen återgår ATS-enheten automatiskt utan manuell hantering.
Detaljer och prestanda
Trefas-ATS:en övervakar konstant de elektriska parametrarna för huvudkällan. Vid minsta avvikelse — såsom spänningsfall, fasfel eller överskridna gränsvärden — aktiveras reservkällan på under 50 ms. Det går så snabbt att en UPS knappt hinner reagera.
I automatiskt läge sköts hela processen — från detektering till omkoppling och återgång — helt utan manuell inblandning. I manuellt läge kan operatören välja aktiv källa direkt via reglaget, vilket är idealiskt för periodiska tester eller planerat underhåll. Den fysiska väljaren eliminerar osäkerhet i nödsituationer.
Med en kapacitet på 63A vid 400V trefas och stöd för både 50Hz och 60Hz, är denna ATS lämplig för allt från solcellsanläggningar och dieselgeneratorer till mindre datacenter och industriella klimatsystem. Den robusta konstruktionen säkerställer pålitlig drift även i miljöer med hög termisk belastning.
| Parameter | Värde / Detalj |
|---|---|
| Enhetstyp | Automatisk omkopplare (ATS) trefas |
| Märkström | 63A |
| Märkspänning | 3×230V / 400V (trefas) |
| Frekvens | 50 Hz / 60 Hz |
| Omkopplingstid | < 50 ms |
| Antal källor | 2 (Källa A – huvud, Källa B – reserv) |
| Driftlägen | Automatiskt / Manuellt |
| Spänningsintervall | 85% – 110% av nominell spänning |
| Huvudsakliga användningsområden | Trefas solceller, dieselgenerator, elnät, datacenter |
| Montage | DIN-skena, elcentral |
| Standard | Industriell / Kommersiell |
Installation och användning

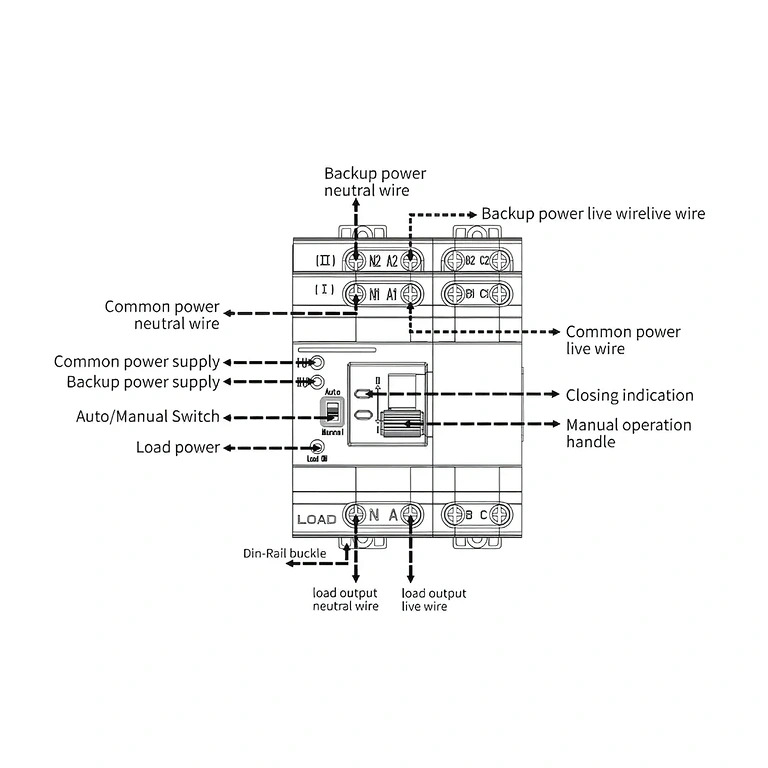

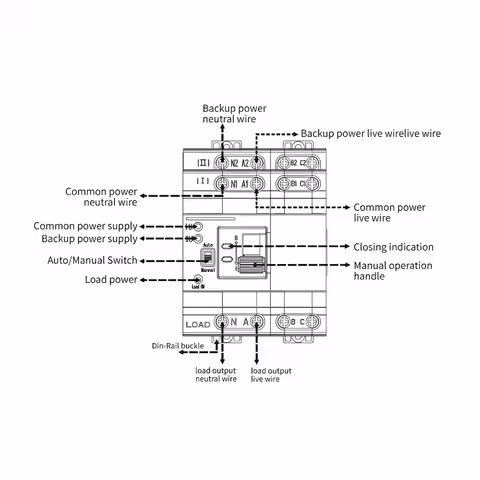

- Montering på DIN-skena — Fäst ATS-enheten i elcentralen enligt medföljande kopplingsschema; anslut Källa A (elnät/solceller) och Källa B (generator/reservnät).
- Välj driftläge — Ställ väljaren i läge AUTO för automatisk drift eller MAN för manuell kontroll.
- Kontrollera spänningsgränser — Säkerställ att parametrarna matchar din anläggning (85%–110% av nominellt värde).
- Funktionstest — Simulera ett avbrott i huvudkällan för att verifiera att ATS-enheten växlar till Källa B på under 50 ms och återgår korrekt när huvudströmmen är tillbaka.
- Underhåll — Växla alltid till MAN-läge och bryt strömmen helt innan fysiskt arbete utförs på anslutningarna.
Paketets innehåll
- 1× Trefas ATS 63A automatisk omkopplare
Vanliga frågor
Fungerar den med ett nätanslutet trefas solcellssystem?
Ja. ATS-enheten växlar automatiskt mellan solenergi och det allmänna elnätet när solcellsproduktionen faller under den nödvändiga nivån — helt utan manuell hantering.
Hur snabbt sker omkopplingen mellan källorna?
Under 50 millisekunder. Detta är tillräckligt snabbt för att förhindra att IT-utrustning, industriella klimatsystem eller automatiserade produktionslinjer startar om.
Måste installationen utföras av en auktoriserad elinstallatör?
Ja. Alla ingrepp i trefasinstallationer måste utföras av ett auktoriserat elinstallationsföretag enligt gällande lagstiftning. Felaktig installation kan ogiltigförklara garantin och utgöra en allvarlig säkerhetsrisk.
Kan den monteras utomhus eller i fuktiga miljöer?
Inte direkt. ATS-enheten ska monteras i en kapslad elcentral. Om centralen placeras utomhus måste den ha en kapslingsklass på minst IP65 för att skydda enheten mot fukt och damm.
Vad händer om båda källorna faller samtidigt?
ATS-enheten går in i vänteläge och bryter strömmen till lasten. När någon av källorna återvänder sker omkopplingen automatiskt enligt den konfigurerade prioriteten, utan behov av manuell åtgärd.
